CHETTAH E S.A.A.F

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

CHETTAH E S.A.A.F

Message par allwings le Mer 17 Mai - 19:40

Bonsoir
Je vais tenter d'arriver à cela:



study Construit à 16 exemplaires, avec l'assistance d'I.A.I, le CHEETAH E est basé sur une cellule de Mirage  III EZ avec quelques "ajouts" .
Cet avion de transition servira uniquement  en tant qu'intercepteur au sein du 5e squadron de la SA.A.F de 1987 à 1992.

jocolor Comme le vrai, à partir du kit de KINETIC du Mirage IIII E, il faut modifier, de l'avant vers l'arrière:
- le nez , celui d'un KFIR avec des appendices en plus.Et une section supplémentaire entre le nez et le'avant du fuselage.
- le cockpit (plus proche d'un KFIR que d'un MIII E).
- l'entre d'air complémentaire gauche sur le fuselage ( celle d'un KFIR - la droite "Dassault" est conservée en l'état)..
- la dérive se voit différents capteurs ajoutés.
- l'aile:  une "dent de chien" + une cloison supplémentaire (comme sur le CHEETH D)
- la quille à laquelle il faut rajouter des lance leurres;.
- la perche de ravitaillement en vol ? (en option sur le vrai)...
avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par sletch le Mer 17 Mai - 21:54

Bonsoir Alain,
allwings a écrit:Je vais tenter d'arriver à cela
Taratata ! Tu ne vas pas "tenter" mais tu VAS arriver à cela Twisted Evil

Bon montage @ Toi Wink !

Frédéric

_________________
Dernier terminé (cliquez sur les images et les liens pour en voir plus) :


En cours : Dodge Charger R/T [Revell 1/25], Convair B-58-Hustler [Italeri 1/72]Vertol H-21 [Italeri 1/72]
avatar
sletch
Membre V I P
Membre  V I P

Messages : 3783
Date d'inscription : 24/01/2015
Age : 52
Localisation : Dans les Yvelines (France)

http://www.karuli.net/blog

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par fouga53 le Jeu 18 Mai - 9:46

Beaucoup de boulot, mais le résultat sera, j'en suis sûr, superbe.
Bon montage Wink
avatar
fouga53
Membre V I P
Membre  V I P

Messages : 2852
Date d'inscription : 23/11/2013
Age : 64
Localisation : Saint ARNAC - 66220

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par fafl le Jeu 18 Mai - 10:36

pas vue souvent, bon montage
avatar
fafl
Fana
Fana

Messages : 528
Date d'inscription : 13/01/2017

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par Chticumulus le Jeu 18 Mai - 18:29

Un descendant du Mirage III c'est un très bon projet !

Bon montage à toi Wink


Pierre
avatar
Chticumulus
Fana
Fana

Messages : 669
Date d'inscription : 27/01/2017
Age : 57
Localisation : Cosmos/Super amas galactique/Groupe local/Voie Lactée/Système Solaire/Terre/Europe/France/Hauts-de-France / DOUAI

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par polnagaillot le Ven 19 Mai - 17:44

Alain est déjà de retour dans ses Mirage, enfin, les descendants....C'est de nouveau une belle aventure qui se présente.....on est pressés de voir.....

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !

Plastiquement Votre -----------

Fr@ncis
avatar
polnagaillot
Membre V I P
Membre  V I P

Messages : 6368
Date d'inscription : 13/11/2013
Age : 61
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par allwings le Sam 20 Mai - 17:35

Bonsoir
merci à tous de votre confiance et de vos encouragements.

On commence par le plus rébarbatif: les plan canards et les becs crusader (dent de chien dans le jargon aéronautique).
l'un et l'autre sont fabriqués en carte plastique de 1 mm.

les canards sont copiés sur un plan puis découpés.

les extensions d'ailes. A partir d'un plan , découper le bord d'attaque de l'aile (à 1.6 mm de la cloison).
Confectionner les "becs" en tenant compte de l'agrandissement de la surface.

Placer la surface agrandie en lieu et place du bord d'attaque initial.

En photo, cela donne:




avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par allwings le Dim 21 Mai - 11:04

bonjour
on continue avec le cockpit.
Un peu de CP et de fil de cuivre pour compléter un ensemble déja plausible.







avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par fafl le Dim 21 Mai - 12:13

c'est du 1/48?
avatar
fafl
Fana
Fana

Messages : 528
Date d'inscription : 13/01/2017

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par allwings le Dim 21 Mai - 13:52

@Falf: oui c'est du 1/48.

le cockpit et le siège sont achevés.






ainsi que la tuyère.


avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par sletch le Dim 21 Mai - 14:12

Bonjour Alain,

Très sympa ton 'pit... Comme d'hab Wink

Je suis surpris que tu utilises de la carte plastique pour les plans canard. J'aurais pensé que le profil n'était pas strictement rectiligne mais affiché un léger galbe confused

Frédéric

_________________
Dernier terminé (cliquez sur les images et les liens pour en voir plus) :


En cours : Dodge Charger R/T [Revell 1/25], Convair B-58-Hustler [Italeri 1/72]Vertol H-21 [Italeri 1/72]
avatar
sletch
Membre V I P
Membre  V I P

Messages : 3783
Date d'inscription : 24/01/2015
Age : 52
Localisation : Dans les Yvelines (France)

http://www.karuli.net/blog

Revenir en haut Aller en bas

Bonsoir

Message par charret patrick le Dim 21 Mai - 17:15

Beau début bravo Very Happy
avatar
charret patrick
Membre V I P
Membre  V I P

Messages : 1276
Date d'inscription : 29/02/2016
Age : 58

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par papy le Lun 22 Mai - 6:42

je viens d'apprendre sur le coucou, le cockpit est très réussi très bon boulot bounce bounce
avatar
papy
Membre V I P
Membre  V I P

Messages : 1712
Date d'inscription : 04/02/2014
Age : 61
Localisation : Yonne ( Bourgogne )

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par allwings le Lun 22 Mai - 20:01

bonsoir

@Fred: les canards sont rectilignes. Voir la photo du Chettah (le vrai)  en début de post.

Evil or Very Mad Ci dessous un des moments fastidieux de cette maquette: la mise en place des différents éléments qui forment le fuselage (les entrées d'airs/ le cockpit/ des deux demis fuselages et... une partie du dessous!

avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par Longstreet le Mar 23 Mai - 16:33

Ah oui un beau Félin SudAf !
avatar
Longstreet
Membre V I P
Membre  V I P

Messages : 3490
Date d'inscription : 25/05/2014
Age : 57
Localisation : Pontgouin

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par sletch le Mar 23 Mai - 21:43

Bien noté pour les canards. Merci pour l'info Wink

_________________
Dernier terminé (cliquez sur les images et les liens pour en voir plus) :


En cours : Dodge Charger R/T [Revell 1/25], Convair B-58-Hustler [Italeri 1/72]Vertol H-21 [Italeri 1/72]
avatar
sletch
Membre V I P
Membre  V I P

Messages : 3783
Date d'inscription : 24/01/2015
Age : 52
Localisation : Dans les Yvelines (France)

http://www.karuli.net/blog

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par allwings le Jeu 25 Mai - 15:52

bonjour
Parmi les "grosses différences" entre le Chettah et le Mirage III e, le nez et la quille.

1 - Le nez est un nez de Kfir ( en vrai) greffé à une section intermédiaire avec le fuselage.
Donc j'ai fais comme Atlas/ Denel: le nez provient d'un Kfir (AMK, qui en offre deux dans sa boite du C7), et la section intermédiaire est fabriquée en carte plastique.

Notez au passage que le mastic n'est pas inutile sur tous les joints de la maquette  Evil or Very Mad  Evil or Very Mad  Evil or Very Mad




2- la quille . Ablation de la quille de Mirage puis création en carte plastique et mise en forme (torturée)





Bon, ça commence (un peu) à ressembler à un Chettah E



avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par sletch le Jeu 25 Mai - 23:28

Bonsoir Alain,

Ouh la, la... Quel travail pale ...



Je comprends mieux ce que tu disais plus concernant les formes complexes des pièces du fuselages. C'est effectivement... "étonnant" Suspect

Bonne suite Wink

Frédéric

_________________
Dernier terminé (cliquez sur les images et les liens pour en voir plus) :


En cours : Dodge Charger R/T [Revell 1/25], Convair B-58-Hustler [Italeri 1/72]Vertol H-21 [Italeri 1/72]
avatar
sletch
Membre V I P
Membre  V I P

Messages : 3783
Date d'inscription : 24/01/2015
Age : 52
Localisation : Dans les Yvelines (France)

http://www.karuli.net/blog

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par fafl le Ven 26 Mai - 10:36

bon bin c'est pas le genre de projet pour mes competences Shocked
avatar
fafl
Fana
Fana

Messages : 528
Date d'inscription : 13/01/2017

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par allwings le Ven 26 Mai - 16:37

Bonsoir
@Falf: pour tes compétences actuelles tu veux dire... On a tous été débutants!
Les éléments principaux pour arriver à ce type de projet (dans l'ordre):
- l'envie.
- de la patience.
- un bon  plan. A l'échelle si possible.
- des photos de l'engin réel pour appréhender les proportions "en relief"
- du matériel simple:
        - cutter
        - reglet, équerre et compas (pour reporter des cotes en trois dimensions, c'est plus facile)
        - de la carte plastique (en vente dans les magasins d'art créatif)
        - du mastic (type Sintofer - rapide à sécher, dans les magasins de bricolage).
- bien reperer les zones à "traiter".
- coller , mastiquer, poncer... et le tour est joué.  cheers

Commences sur un projet plus simple : un nez différent par exemple.
Comme nous tous tu vas y arriver!
avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par allwings le Sam 27 Mai - 18:30

Bonsoir

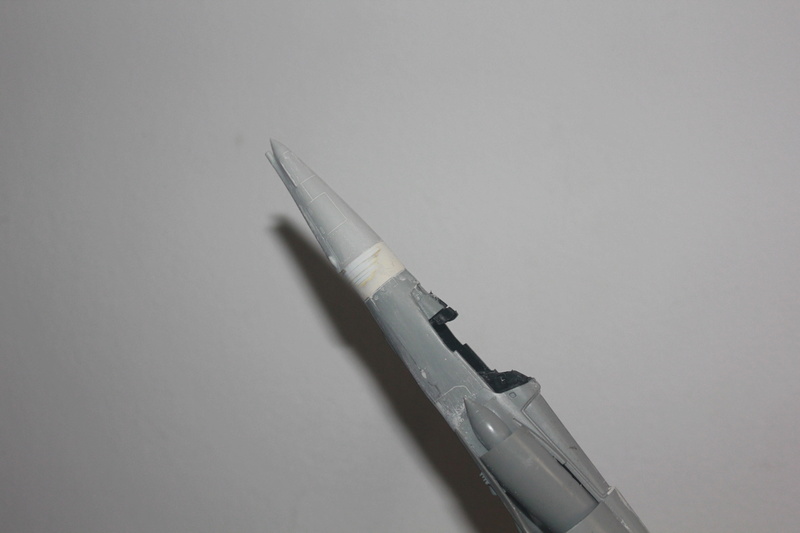

correction d'une erreur d'appréciation de la ligne de nez. le carénage se prolonge jusqu'au bord et non juste au niveau du nez "kfir". Mad

le vrai


l'erreur


début de correction et mise en place du petit carénage du dessous.


l'erreur réparée.
avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par allwings le Lun 29 Mai - 18:38

bonsoir

"petite" scéance de masticage, l'ajustage n'étant vraiment pas la vertu première de cette maquette Evil or Very Mad





on enchaine avec la pose des plan canard, qui tiennent à grand coup de cyanolite et de mastic.






la suite au prochain épisode.
avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par polnagaillot le Lun 29 Mai - 18:52

J'aime bien ces extrapolations "futuristes" du mirage III.....Les plans canards sur ce Chettah donnent une ligne magnifique à notre star française !!

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !

Plastiquement Votre -----------

Fr@ncis
avatar
polnagaillot
Membre V I P
Membre  V I P

Messages : 6368
Date d'inscription : 13/11/2013
Age : 61
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par sletch le Lun 29 Mai - 21:06

Bonsoir,
allwings a écrit:on enchaine avec la pose des plan canard, qui tiennent à grand coup de cyanolite et de mastic.
Tu as placé les plans canards de manière affleurante ou tu as ajoutée une tige de renfort avant collage confused

polnagaillot a écrit:Les plans canards sur ce Chettah donnent une ligne magnifique à notre star française !!

Je te rejoins sur le look que donne les plans canards aux Cheetah Sud Af, MIrage Brésiliens, Suisse... I love you

A titre anecdotique, la société ATLAS n'a pas la primeur de l'installation de plans canard sur le MIII. Dassault avait déjà proposé cette configuration sur un Mirage III NG (Nouvelle Génération) en 1982 :



... Alors que le premier prototype de l'ATLAS Cheetah a volé en 1986.

_________________
Dernier terminé (cliquez sur les images et les liens pour en voir plus) :


En cours : Dodge Charger R/T [Revell 1/25], Convair B-58-Hustler [Italeri 1/72]Vertol H-21 [Italeri 1/72]
avatar
sletch
Membre V I P
Membre  V I P

Messages : 3783
Date d'inscription : 24/01/2015
Age : 52
Localisation : Dans les Yvelines (France)

http://www.karuli.net/blog

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par allwings le Mar 30 Mai - 13:24

Oui dans l'énoncé. pas dans la chronologie.

Bien avant le M III NG, AMD  avait testé deux Mirage III E/R, avec ce que l'on nommait à l'époque, des "moustaches" escamotables, placées juste avant le cockpit. L'un de ces deux prototypes était surnommé ASTERIX, le deuxième s'appelait MILAN. Proposé à la Suisse et à l'Egypte, ces deux offres n'ont pas abouti.

les Suedois, en 1969, lançaient le VIGGEN avec des plans canards.

C'est I.A.I avec son BARAK puis son KFIR qui a lancé les plans canards (premier vol en 1979 ) sur des cellules de Mirage renforcées.

Partant de cette expérience, afin de récupérer un marché du "retrofit" sur les cellules de III / 5,  les Israéliens ont "ratissé" :
En Afrique du Sud,( les CHEETAH B/ E /C)
En Colombie (M5 COAM).
En Argentine où n'a été retenue que la modernisation de l'avionique des "Dagger" (devenus pour l'occasion des FINGER).
Au Chili avec le Pantera. Et plus tard les ELKAN (Ex M5 Belges modernisés par SABCA/ AMD)
le Peru n'a rien modernisé. le Vénézuela a retenu la configuration AMD - comme le M III NG).
le Brazil a retenu la configuration AMD sur ses III EBR

Enfin la Confédération Helvétique a retenu la solution AMD.

Différence principale (sur les canards): ceux de AMD sont d'une surface plus réduite que ceux des KFIR (à hauteur de 70% de la surface initiale.).
En résumé le MIII NG est arrivé un peu trop tard... et un peu plus cher que son concurrent I.A.I.
avatar
allwings
Membre V I P
Membre  V I P

Messages : 2627
Date d'inscription : 14/11/2013
Age : 59

Revenir en haut Aller en bas

Re: CHETTAH E S.A.A.F

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
