Boeing 314 "Dixie Clipper" 1939-1950 (/1/144 Minicraft)

Bonsoir,

Thanks.

Hublots terminés.

Les dernières étapes avant fermeture des coquilles.
La cabine de repos en proue, l'écoutille de flanc restera ouverte (peut-être aussi celle du dessus), alors structure, escalier, 2 lits + une caisse. Devait y avoir aussi les amarres.




@+

Rain'

superbe

Et ben quel magnifique taf sur ce coucou bravo à toi pour ce montage

Splendide, un régal pour les yeux bravo

C'est du grand art, c'est vraiment très beau.

J'ADORE.

Bravo à toi...

Bonsoir,

Entre 2 séances de mastico-ponçage (toujours les raccords aléatoires du fuselage)je me détend en recherche pour le diorama, pour sûr il sera maritime, du coup le choix est vaste.
Front de mer, au port, au ponton (fixe ou flottant), bateaux ou pas, pleine mer, vagues (ou pas ?), houle, couleurs, profondeur des eaux/marée, etc...
Techniques à adopter pour l'eau de surface, sur le fond marin (ou pas suivant la limpidité de l'eau ?)
Bref cela fait beaucoup de paramètres.
Côte ouest, côte est, normalement ce Dixie opérait côté Atlantique du moins à son début d'exploitation. Puis il faut compter les escales, donc de multiples ports durant les 11 années de sa carrière, va falloir trancher sévère...ou de l'impro totale.

Les Model 314/314A in 'situ':


Sur les rives du lake Washington (Seattle):




Les premières ébauches sur des fonds en HD bien trouvés, sur base de mon cadre qui pour l'instant de 30x30cm:


En cet environement hivernal les couleurs tropicales/turquoises m'inspirent plus , exemple avec Martin et le récent Commando Pin-Up de Gae:




Va bien falloir se mettre au bain.

Je suis impressionné par tous les détails que tu as fait et en plus au 1/144
Dommage que tu fermes les coquilles, on ne va plus rien voir
pour le travail fourni

Un sacré montage,
c' est magnifique

C'est magnifique, J'opterai plus pour des eaux turquoises

Le choix du dio ne va pas être simple... En principe le mieux est l'effet "coup de cœur", à condition de l'avoir ! Comme Michel, pour ma part, ce serait les "eaux turquoises" qui gagneraient... Maintenant, c'est à toi de choisir Olivier !

Il a du potentiel dans tous les exemples.
De toute façon le dio ne peux être que beau. Vu déjà ta maquette.

Bravo et bon courage.

Bonjour,


Suite des prospectives pour le diorama, il sera côtier pour sûr, mais à préciser. L'option eau turquoise du 'Pacifique' ou des Acores* me tente de plus en plus.
Aménagements de base, un ponton flottant, articulé sur une plate-forme. elle même reposant sur une jeté ou rive renforcée de rochers, rien de définitif.
Un bateau ou 2, un chriscraft http://www.classicboat.com/boats.htm et un petit remorqueur.

Un caboteur dans ce genre, photo de 1939, dans le fond Oakland Bay Bridge à San Francisco:




Côté remorqueurs, certes c'est moins glamour dans cette ambiance de chantier  naval.
Le 1er 314 NX18601 dans sa première mouture monodérive, direct avion de série mais pas encore au point (il passera bidérive en août 1938 puis tri-dérive définitive):


Le NX18602, remorqué de l'usine n°1 au plan d'essais dans la baie d'Elliott, le 6 décembre 1938:



Sinon une ambiance plus exotique:


Ukulélé, vahiné et aloha !





*Côté Atlantique, il y avait des étapes aux Açores, Lisbonne, Marseille,....
Côte des Açores bien limpide aussi.


Quelques dates marquantes historiques en parallèle avec les Clipper > http://www.flyingclippers.com/timeline.html

Olivier

de bien belle image

Bonjour Olivier,

Je vois que tu es très actif sur ton montage, quel boulot sur l'intérieur, c'est très beau. Le post est passionnant, et le côté historique ajoute une saveur tout à fait particulière à ce pas-à-pas!
Je me régale! Bonne continuation!

Resalut,

Merci.

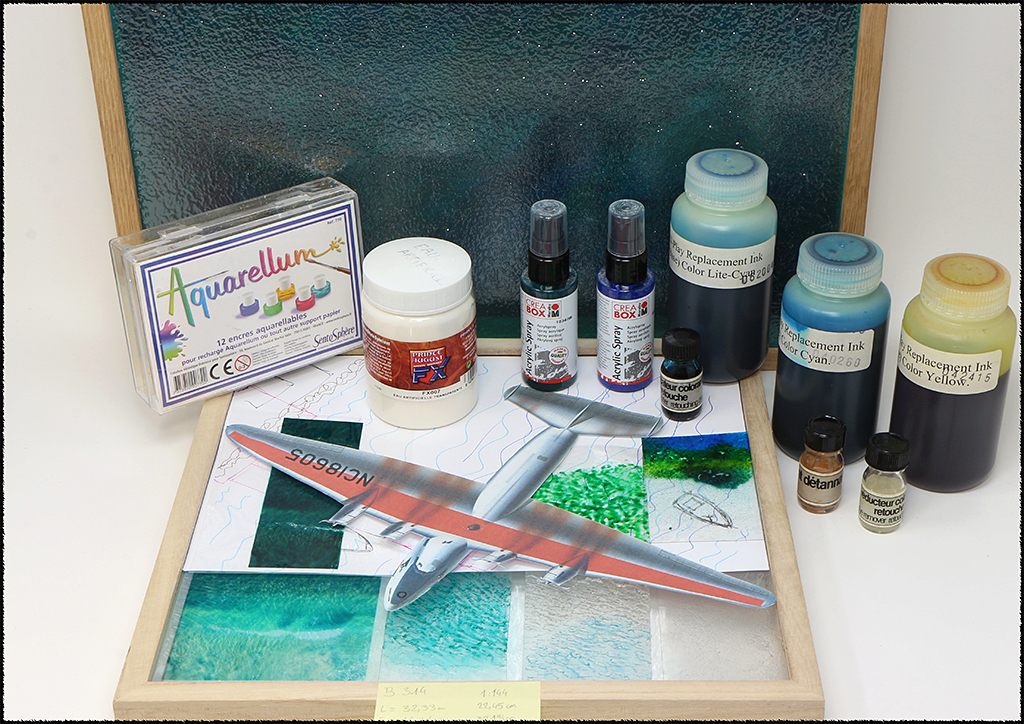

Pour l'eau, 1er essais de la semaine:
Divers échantillons, pour l'instant tous avec la pâte FX de Prince August, teintés (trop !) à l'encre ou pas, divers outils...
Et aussi 2 bouts d'essais (à gauche) de surfaces océanniques imprimées sur du film transparent, le fond du cadre est encore neutre blanc.

Au fond posé en vertical c'est le cadre/dio plus grand, avec une feuille de lac en vacu, c'est prévu pour le Hughes H-4, fond et côtés peints aux acryliques.

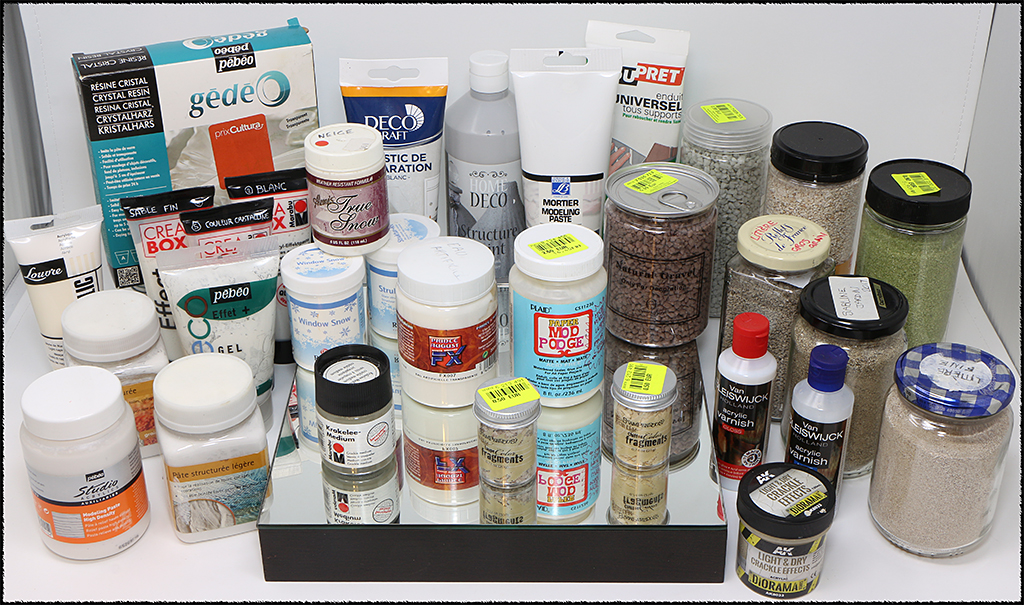

Une partie des matériaux pour les dioramas 'structurés', un inventaire non exhaustif, ou une grosse accumulation au fil des années.
De gauche à droite, les produits structuré, les gels/résine pour l'eau, puis sables/litière/gravier de divers calibres. Sur le fond les tubes à enduits pour le gros oeuvre.
Récup et beaucoup de bac à soldes chez NOZ ou LIDL.


Ce dimanche j'ai préparé de nouveau tests échantillons avec le gel 'crystal' et la colle 'Mod Podge', sont en train de sécher sur le radiateur.

Mes vagues sont encore un peu grosses pour du 1/144, c'est plutôt un bon gros clapot. Plus difficile à reproduire les ondes de la houle, faut encore travailler le coup de spatule.


Côté kit, je suis revenu cet aprem' sur les sorties d'échappement (une paire par fuseau moteur, à l'extrados), trop petites d'origine et verticales, je remplace tout par du tube inox biseauté de 1,2mm.

Rain'

Salut,

Donc hier remplacement des sorties d'échappement (une paire par fuseau moteur, à l'extrados) par du tube inox biseauté de 1,2mm, elles sont pleines, trop petites et verticales d'origine:



A noter, les sorties à l'aile tribord sont plus décalées vers l'avant.


@+

Olivier

beau boulot

Va me faire craquer ! mais si je fais un bateau volant ça sera un H8K1 ou Un H8K2
Bon sang que c'est beau, tu as fais un superbe travail.

De bien belles photos qui donnent de belles idées pour ta scénette.

Bon courage pour la suite et encore bravo

Bonsoir,

Petits travaux sur les ailes.
Affinage des sorties et confection des phares dans le bord d'attaque. Normalement du kit c'était 2 petites pièces en massif, trop petites c'était pas jojo.
J'ai donc d'abord évidé la marche/jointure du fond avec une mini-fraiseuse, pose d'une carte plastique, perçage et un petit bout de transparent.
Vitres en scotch adhésif transparent, tout simplement, ajustées à la lame de rasoir.




J'ai aussi découpé les grandes gouvernes de profondeur, elles sont généralement baissées sur la photos en statique.


Petites avancées et prospectives sur le diorama, pour l'instant le principe de base c'est...

- De haut en bas je disposerai une couche pour les vaguelettes. Constat l'eau artificielle sur film transparent est pas trop mal, plus 'souple' que  la pâte FX de Prince August. Elle ne sera pas teintée je pense.
- Seconde couche pour la couleur, plutôt tendance 'tropicale' (Bermudes ou Açores). Imprimée ou peinte hier en dégradé cian à l'aéro (flacons d'encres pour les cartouches), tests ci-dessous.
- Du vide de 2 à 3 cm.
- Et au fond en dénivelé d'un aspect 'sablonneux', relativement clair et propre, juste qlqs taches d'algues. Pas de fond vaseux tristoune   .  Gros oeuvre en papier mâcher ou des couches de cartons taillées (à voir) puis enduit, sabline à tester. Je découvre.

- Une digue de rochers dans l'angle, une petite plate-forme d'où partira une passerelle articulée accédant à un long ponton flottant (Cf. 1ère photo). Faut s'adapter aux marées.
Bateaux, drapeau Pan Am, bricoles d'accastillage, valises (malles de voyage ?), sacs de courriers (?) et figurines à disposer sur la fin.


Pour les 'vaguelettes' je vous montre cette grande feuille de lac juste pour la démo, je la garde pour l'autre projet plus imposant.

Une autre vue dans la baie de Frisco:


@+

Olivier

Tu fais de grosses recherches pour travailler à fond le dio! C'est impressionnant! Quelle méticulosité dans l'approche! Bonne continuation! Les échappements vont apporter un plus indéniable au modèle, ils sont très jolis!

Je suis tout d'accord avec ce que JC viens d'écrire, tu es impressionnant dans ton investigation pour cette maquette.
Mais je crois que c'est plutôt ta marque de fabrique.

Bravo à toi et bonne suite...

+1, c' est un montage qui s'annonce prometteur

Bonjour les fondus,

Merci les aminches.

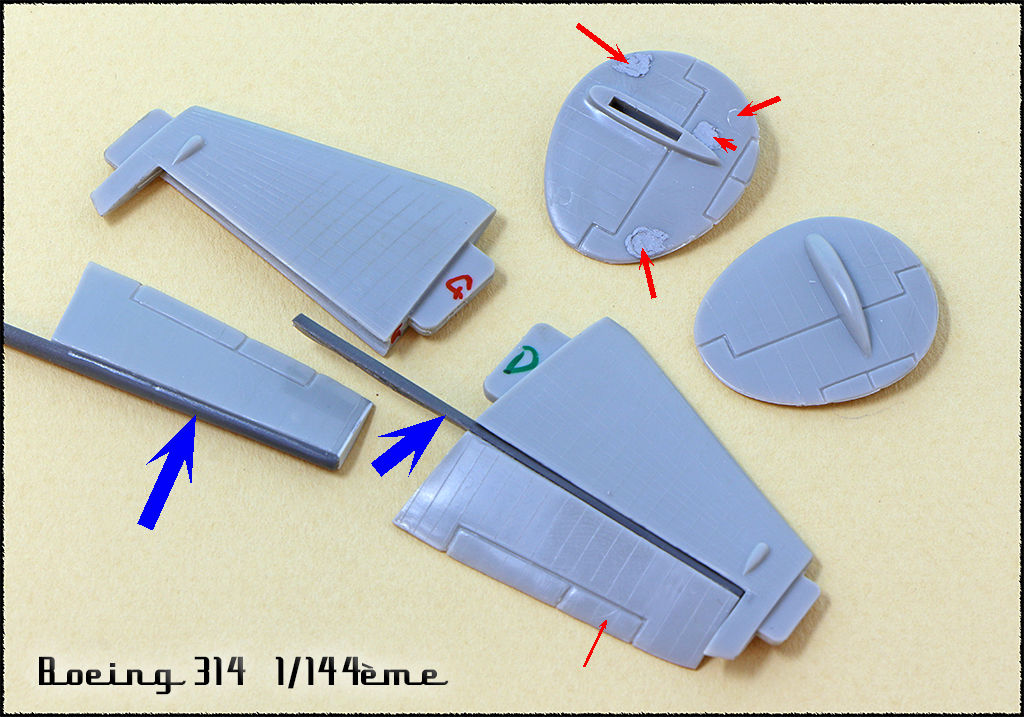

Mise en croix et découpage des gouvernes de profondeurs.

Alors c'est un fort dièdre sur cet appareil, jointure au plus juste et petit décalage, du plus avec les gravures c'est délicat sans tout effacer.
Faut ressortir le couple gagnant quand même mastic et microfiller.


J'avais constaté les stabilos en position basse sur la plupart des photos en statique.
Donc opération de chirurgie, découpes en biseau et un tronçon conique taillé dans une grappe pour le pivot.
Correctifs des pastilles d'éjection sur les dérives, 4 plots.


D'un autre côté, je m'occupe toujours de la 'mer', imprimée plus claire que la version à l'aéro cette fois; c'est en cours.

@+

Olivier

superbe boulot
