DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Dim 20 Mar 2022 - 21:59

Dans le cadre du montage de l'estafette gendarmerie, outre les différents matériels présents à l'intérieur du véhicule, je vais présenter la maquette avec un diorama.

Afin de garder un certain mystère sur la réalisation de celui-ci, je vais le présenter en plusieurs étapes. Je veux garder une certaine surprise à Jean-François (JEF37), qui m'a offert la maquette de l'Estafette, et aux membres du forum qui suivront cette aventure "artistique".

S'agissant d'une architecture assez ancienne, cette réalisation demande pas mal de travail de dessins en  2D et 3D.

Je n'ai pas l'ensemble des côtes du monument, mais je pense pouvoir faire quelque chose de correct, avec les photographies que je possède.

Ce montage sera dans un premier temps totalement déstructuré, par différents dessins qui initialement n'auront aucun lien. Cela sera un peu comme un puzzle.

Je ne présenterai aucune photographie. Ce monument est bien connu de certains et je tiens à garder le mystère assez longtemps.

Voici le premier travail en 2D, il s'agit de l'une des bases de l'architecture.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Diffus11

Une fois de plus, je vais utiliser un logiciel 3D que j'arrive à maîtriser "Thinkercad".

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Myster13

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Myster11

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Myster12

Pour certaine partie de cette réalisation, je vais détailler spécialement le travail effectué. Cela permettra à certains membres d'apprécier la facilité de conception d'une pièce avec ce logiciel et de leur permettre de tenter l'expérience et de s'exercer.

Bonnes maquettes
Eric Very Happy Very Happy Very Happy Very Happy Very Happy


Dernière édition par MISF le Lun 9 Mai 2022 - 8:01, édité 2 fois
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par fredo18 Lun 21 Mar 2022 - 14:16

le gendarme à Saint Tropez serait super sympa !!! Laughing
bonne réalisation cheers
fredo18
fredo18
membre VIP**Gold**

Messages : 5271
Date d'inscription : 11/08/2019
Age : 58
Localisation : Ménétréol-sous-Sancerre (18)

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par blindaille Lun 21 Mar 2022 - 15:15

A suivre Wink
blindaille
blindaille
membre VIP**Gold**

Messages : 4533
Date d'inscription : 10/11/2017
Age : 63
Localisation : Châlons / Champagne 51

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par Longstreet Lun 21 Mar 2022 - 15:18

C'est le frigo pour les binousses et les placards à vaisselles !
je fais je suis dehors
Longstreet
Longstreet
membre VIP**Gold**

Messages : 14460
Date d'inscription : 25/05/2014
Age : 61
Localisation : Pontgouin ( 28 )

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par capitaine Conan Lun 21 Mar 2022 - 19:07

bon montage surprise alors Wink
capitaine Conan
capitaine Conan
membre VIP**Gold**

Messages : 8844
Date d'inscription : 19/07/2015
Age : 50
Localisation : THIERVILLE / MEUSE

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Lun 21 Mar 2022 - 19:17

fredo18 a écrit:le gendarme à Saint Tropez serait super sympa !!! Laughing
bonne réalisation cheers


Bonsoir Frédéric.
Merci pour ta visite et ta remarque bien pensée.

Mon diorama n'aura aucun rapport avec SAINT-TROPEZ.

Pour moi, c'est une étape de mon ancienne vie professionnelle. J'ai eu l'honneur de commander la Brigade de SAINT-TROPEZ Pendant 2 ans, du 1er septembre 2012 au 31 août 2014.
A plus.

Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Lun 21 Mar 2022 - 19:20

Merci Michel, François et Manu pour votre visite et vos encouragements. DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  1347440109
Je travaille actuellement sur le second élément.
A plus.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Lun 21 Mar 2022 - 22:43

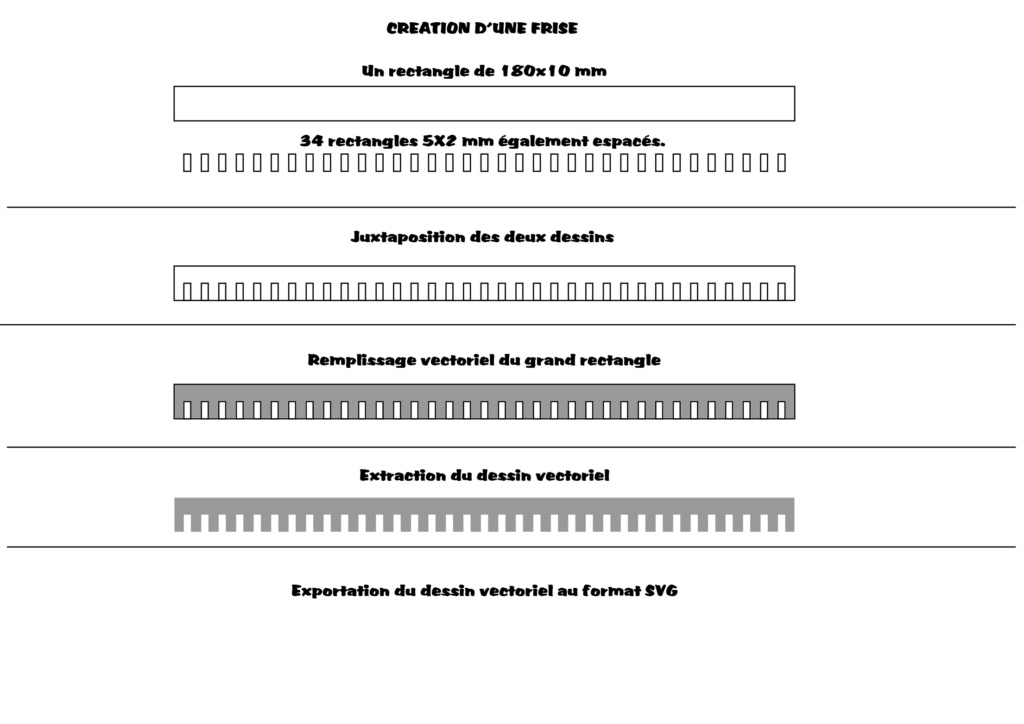

Comme je l'ai indiqué en début de soirée, je présente le second élément.

Il s'agit d'une frise simple.

Afin de faciliter le travail, je débute cette pièce en dessin 2D.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Diffus12

après l'exportation du dessin au format SVG, celui-ci est importé sous ce format dans le logiciel thinkercad.

La pièce est matérialisée. Afin de fermer les espacements, une portion parallélépipédique est créée et insérée dans la première pièce. La frise est terminée.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Frise10

Voici mes deux premières pièces.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Frise_10

Bonnes maquettes.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Mar 22 Mar 2022 - 20:16

Ce soir, je présente une pierre d'ornement du monument.

Cette fois-ci je présente comment créer un évidement sur une pièce.

Je débute avec mon logiciel de dessin en 2D. Je vais travailler à partir d'un extrait d'une photographie du monument pour faire cette pierre d'ormement.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-020

Je dessine la future pièce sur la photographie.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-019

Je retire la photographie. Il me reste mon dessin. De ce dessin je vais créer les formes vectorielles par remplissage.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-014

Cette création s'effectue en dissociant les formes du dessin pour obtenir 2 formes.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-017

J'effectue le remplissage vectoriel.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-015

J'exporte mes deux remplissages au format SVG dans thinkercad.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-021

Je diminue l'épaisseur de la pièce centrale.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-022

Je transforme cette pièce pleine et pièce vide.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-023

J'insère la forme vide dans la pièce pleine et en ayant auparavant effectué son centrage.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-024

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-025

Je lie les deux pièces

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Magnif11

J'obtiens la pièce voulue. Il me restera à déterminer son épaisseur lors de sa mise en place sur le monument.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Magnif10

Bonnes maquettes.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Mer 23 Mar 2022 - 20:14

La suite de la construction porte cette fois-ci sur une nouvelle forme d'ornement.

Il s'agit, à l'échelle 1, d'un parallélépipède rectangle de 60 cm de longueur, par 40 centimètres de largeur et de 40 cm de hauteur. Les surfaces extérieures sont courbées.

Une fois de plus, je pars d'un dessin en 2D et une exportation au format SVG du dessin nécessaire.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-027
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-026

Importation de la forme initiale.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri16

Mise à la côte de 70mm X 40mm
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri29

Importation d'une forme pleine cubique avec mises aux côtes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri23

Préparation des centrages des deux formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri24

Centrage des deux formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri27

Regroupement des deux formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri26

Transformation de la forme pleine en forme vide.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri28

Rotation à 90° de la forme vide.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri15

Importation d'une forme cubique (20x20x20 mm par défaut)
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri12

Agrandissement de la forme importée.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri11

Mise en place des pièces d'évidement sur le pourtour de la pièce pleine.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri18

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri17

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri19

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri10

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri14

Bien que je n'ai besoin que de trois côtés, j'applique l'ensemble des vides sur les 4 faces.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri13

Je mets aux côtes nécessaires avant le regroupement des formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri22

Le regroupement final avec la création des pièces.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Surpri20
Bonnes maquettes.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par fouga53 Mer 23 Mar 2022 - 20:54

Je suis admiratif devant tant de travail et à la fois envieux... car franchement la 3D m'intéresserait mais je n'y pige que dalle... scratch
fouga53
fouga53
membre VIP**Gold**

Messages : 8045
Date d'inscription : 23/11/2013
Age : 69
Localisation : Saint ARNAC - 66220

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par blindaille Mer 23 Mar 2022 - 23:25

C'est un monument ou une stèle commémorative dirait-on ?
blindaille
blindaille
membre VIP**Gold**

Messages : 4533
Date d'inscription : 10/11/2017
Age : 63
Localisation : Châlons / Champagne 51

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par capitaine Conan Jeu 24 Mar 2022 - 7:12

chouette boulot DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2893506684
capitaine Conan
capitaine Conan
membre VIP**Gold**

Messages : 8844
Date d'inscription : 19/07/2015
Age : 50
Localisation : THIERVILLE / MEUSE

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par sletch Jeu 24 Mar 2022 - 9:57

Bonjour,
blindaille a écrit:C'est un monument ou une stèle commémorative dirait-on ?
J'allais poser la même question Suspect

Toujours aussi impressionnant ton travail de modélisation Very Happy

Frédéric

_________________
Vous êtes prêts pour leS FilS rougeS 2022 ? (cliquez sur les liens pour accéder à leur présentation)
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  1f482  Fil rouge C.C.C.P. DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  E295dc10  drapeau1   Fil rouge Dassault DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Dassau10
sletch
sletch
membre VIP**Gold**

Messages : 10548
Date d'inscription : 24/01/2015
Age : 56
Localisation : Dans les Yvelines (France)

http://www.karuli.net/blog

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Jeu 24 Mar 2022 - 20:35

Merci Olivier, Michel, Manu et Frédéric pour vos visites et commentaire.  DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  1347440109

Pour vous rassurer, avec tinkercad la conception 3D n'est pas très difficile à appréhender. C'est la raison pour laquelle je fais ce type de présentation. C'est un petit "pas à pas".

Pour la réalisation, il s'agit d'un monument. Initialement, il s'agit d'un élément d'un bâtiment, mais depuis 2010, il porte le titre de monument.

La suite porte sur une nouvelle pièce d'ornement. Il s'agit d'une forme simple, ne nécessitant pas de dessin 2D.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-028

Voici comment on obtient cette forme. A l'échelle 1, la base fait 72 cm X 72 et d'une hauteur de 80 cm sans la pointe diamant.

- Insertion d'un cube de 20x20x20 mm

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio29

- Transformation aux côtes  de 72x72 mm et hauteur de 80 mm.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio27

- Insertion d'une pyramide de 20x20x20 mm
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio28

- Transformation aux côtes de 72X72 mm et d'un hauteur de 40 mm.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio26

-  Elévation de la pyramide de 40 mm par rapport à la base.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio16

- Centrage complet des deux formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio23

- Regroupement des deux formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio22

- Création de la seconde forme. Insertion d(un nouveau cube.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio24

- Création des côtes 62x62x40 mm
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio21

- Insertion d'une pyramide.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio18

- Création des côtes 62x62x10
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio13

- Elévation de la pyramide de 40 mm par rapport à la base.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio14

- Utilisation de l'outil centrage.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio15

- Centrage des deux formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio19

- Regroupement des deux formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio20

- Élévation de cette nouvelle forme de 40 mm.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio17

- Utilisation de l'outil centrage pour les deux formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio12

- Centrage des deux formes.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio11

- Regroupement des deux formes. C'est fini.
DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Glorio10

Bonnes maquettes.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Ven 25 Mar 2022 - 19:38

Hier j'ai présenté une pièce d'ornement, aujourd'hui cela sera la base d'une colonne.

J'ai employé deux moyens pour obtenir cette pièce.

La première consiste à employer un logiciel 3D (fusion 360). Je l'utilise lorsque je veux faire des rotations sur des pièces.
La seconde, comme hier, consiste à utiliser tout simplement thinkercad.

Voici la pièce à reproduire.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Base_c10

Avec fusion 360, il suffit de dessin la moitié de la forme désirée, de créer une surface et de donne à cette surface une rotation de 360° par rapport à un axe central.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-030

Cette pièce sera ensuite enregistrée au format 3D STL. Elle peut être importée sous Thinkercad.

Pour créer cette forme sous thinkecad, il suffit modéliser chaque portion constituant la pièce et les assembler.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Smooth10

Sous cette capture, on peut voir les deux pièces issues de techniques 3D différentes. A gauche, la version Thinkercad,  à droite la version fusion 360.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Smooth11

Bonnes maquettes
Eric Very Happy  Very Happy  Very Happy  Very Happy  Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par Longstreet Sam 26 Mar 2022 - 9:36

Tu vas quand même pas refaire la façade de l'assemblée Nationale !
La vache moi je suis comme Olivier j'aimerai bien mais j'y pige que dalle aussi !
Longstreet
Longstreet
membre VIP**Gold**

Messages : 14460
Date d'inscription : 25/05/2014
Age : 61
Localisation : Pontgouin ( 28 )

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Dim 27 Mar 2022 - 19:59

Longstreet a écrit:Tu vas quand même pas refaire la façade de l'assemblée Nationale !
La vache moi je suis comme Olivier j'aimerai bien mais j'y pige que dalle aussi !

Bonsoir François.
Merci pour ta visite et ta remarque.
Cela ne sera pas la façade de l'assemblée Nationale. Il n'y aura que deux colonnes.
Paris est une idée de diorama."Protection de l'ambassade d'URSS", boulevard Lannes, avec quelques figurines de gendarmes mobiles faisant les 100 pas devant les grilles du bâtiment. Cela a été mon premier déplacement à Paris, en Escadron. Il y a 40 ans déjà.

A plus.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Dim 27 Mar 2022 - 20:37

La suite de cette présentation va peut-être permettre à certains membres de la région toulonnaise de reconnaître ce monument.

Aujourd'hui, je présente un arc.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Arc10


Comme bien souvent, un dessin 2D.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Dessin44

Ensuite création des remplissages vectoriels.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Dessin45

Création de l'arc par un copier/coller à 180°

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Dessin46

Exportation des remplissages au format SVG et importation dans thinkercad.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Dessin47

Voici l'ensemble avec les 5 premiers blocs.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Arc10

Bonnes maquettes.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Lun 28 Mar 2022 - 22:17

La suite porte cette fois-ci sur le haut.de colonne.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-031

Pour obtenir la partie cylindrique, j'utilise le logiciel DesignSpark.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-032

La pièce rectangulaire est conçue sur le principe du dessin 2D et exportation au format SVG pour thinkercad.

L'ensemble des deux dessins importés donne ce résultat.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Haut_c10

Bonne maquette.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Mar 29 Mar 2022 - 22:17

Ce soir, j'ai fait un peu de maçonnerie.
J'ai "monté" une partie des éléments préparés.

Vous allez découvrir une grande partie de la conception mystère. Comme je l'ai indiqué précédemment, les toulonnais et habitants de la région toulonnaise peuvent déjà reconnaître à quel monument appartient ma conception.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Copy_o11

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Copy_o12

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Copy_o13

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-065

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-063

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-064

Bonnes maquettes.
Eric Very Happy  Very Happy  Very Happy  Very Happy  Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par fredo18 Mer 30 Mar 2022 - 15:20

ça va être grandiose Eric !
tu es vraiment au top sur la 3 D DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2893506684
fredo18
fredo18
membre VIP**Gold**

Messages : 5271
Date d'inscription : 11/08/2019
Age : 58
Localisation : Ménétréol-sous-Sancerre (18)

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par capitaine Conan Mer 30 Mar 2022 - 16:41

ça fait une pièce de choix Very Happy
bonne continuation, on se régale DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  3149818297
capitaine Conan
capitaine Conan
membre VIP**Gold**

Messages : 8844
Date d'inscription : 19/07/2015
Age : 50
Localisation : THIERVILLE / MEUSE

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Mer 30 Mar 2022 - 22:11

Merci Frédéric et Manu pour cette nouvelle visite et vos commentaires. Ces derniers venant de membres qui excellent dans le diorama, cela me fait bien plaisir. DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  1347440109

Il faut dire que j'aborde le sujet d'une manière différente, mais finalement cela devrait être intéressant.

Aujourd'hui, je me suis intéressé au pourtour de l'entrée.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Bordur11

J'ai fait un dessin de la forme à obtenir en 2D.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-066

Cette forme a été ensuite enregistrée au format SVG.

Elle a été traitée avec le logiciel 3D fusion 360, pour obtenir deux type de pièces, un arc et deux piliers.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-067

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  2022-068

Une fois créée, elles sont importées dans tinkercad, ajustées et regroupées.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Copy_o14

Ils sont ensuite intégrés aux précédentes formes.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Copy_o15

Bonnes maquettes.
Eric Very Happy  Very Happy  Very Happy  Very Happy  Very Happy  Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par MISF Ven 1 Avr 2022 - 20:34

Après les dessins 3D, l'impression 3D.

J'ai sorti la base et le sommet des colonnes.

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Img_2660

Bonnes maquettes.
Eric Very Happy Very Happy Very Happy Very Happy
MISF
MISF
membre VIP**Gold**

Messages : 3282
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

DIORAMA PORTE PRISON ST ROCH A TOULON  - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER  Empty Re: DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
