DIORAMA PORTE PRISON ST ROCH A TOULON - POUR MONTAGE ESTAFETTE GENDARMERIE HELLER

Après les dessins 3D, l'impression 3D.

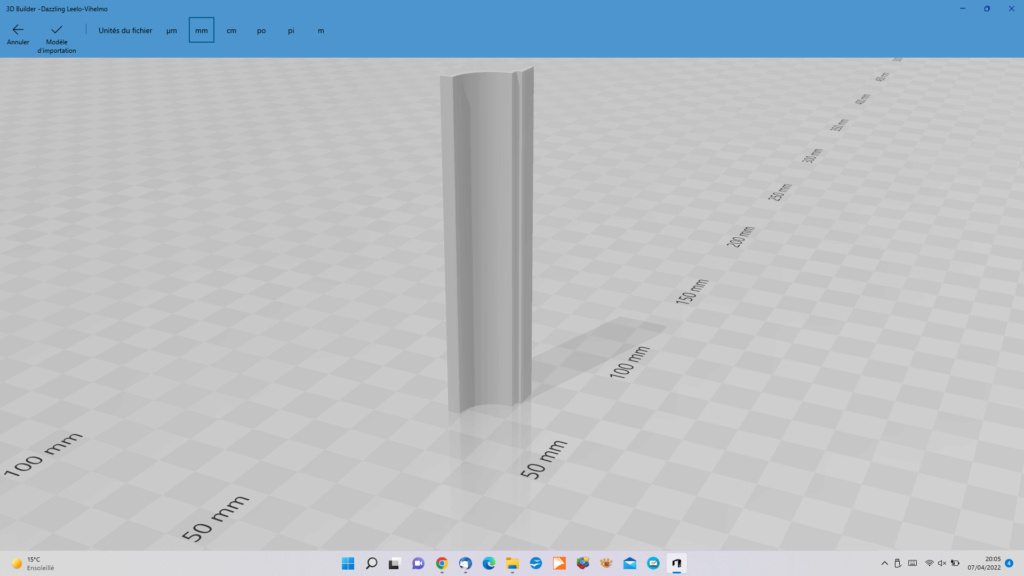

J'ai sorti la base et le sommet des colonnes.



Bonnes maquettes.
Eric

Bonjour,

Je pensais que le travail de conception 3D consistait à dessiner la pièce puis à l'imprimer. En te lisant, je m'aperçois qu'il faut également savoir scinder la pièce à produire en sous-ensembles. Me trompe-je ?

Frédéric

Bonsoir Frédéric.
Merci pour ta visite et pour ta question.

Dans le cas de ma présentation, mon projet dépasse les 35 cm en longueur et en hauteur, je suis à l'échelle 1/24ème. A l'échelle 1, cela fait plus de 8 mètres.

Il est impossible d'imprimer un tel objet en une seule fois. Tu es obligé de travailler par portion.

Voici ce que donne un alignement complet sur la longueur (Portion au-dessus de la façade)

La pièce entière.



Préparation de la même pièce pour l'impression.


Par contre, si certaines pièces sont faites en résine, d'autres feront l'objet de procédés de fabrication différents. Les colonnes peuvent être en bois ou en plâtre. La façade peut être découpée au laser dans du carton.

Le litre de résine a un coût et cela ne sert à rien de tout faire en résine.
Bonne fin de soirée.
Eric

Faisant suite à ma réponse à Frédéric et la présentation des derniers travaux de dessin, aujourd'hui j'ai imprimé les 6 pièces présentées.

Les différentes pièces sont ajustées par ponçage au papier carrossier. L'aspect lisse va disparaître





Les pièces seront collées à la cyano. L'emploi de mastic sera de rigueur au niveau de l'ajustement des pièces.



Voici l'ensemble des 6 pièces, qui donne la largeur de la future réalisation.



Bonnes maquettes.
Eric

La suite porte sur deux formes simples qui représentent les pierres les plus hautes du monument.





Pour cela, j'emploie deux formes parallélépipédiques dont les côtés sont estimés à 1.15 mètre pour l'une et de 75 cm pour l'autre. Elles ont la même hauteur chacune, 25 cm. Ceci à l'échelle 1.

Les évidements afin de donner les formes souhaitées sont effectués.



Une fois l'ensemble des formes toutes regroupées, on obtient ce résultat.




Avec l'alignement des formes et la dernière opération de troncage, j'obtiens la pièce désirée.



Bonne maquette.
Eric

Toujours aussi intéressant à te lire

Merci Christophe pour ta visite et ton commentaire.

Cela commence à devenir intéressant.

Aujourd'hui j'ai imprimé les deux bases à l'échelle 1/24. Une bonne quantité de résine a été nécessaire, mais cela vaut le coup.

Il s'agit de résine lavable à l'eau. Je ne connais pas les raisons pour lesquelles celle de droite a légèrement blanchi



Au fur et à mesure, les dessins créés et les impressions s'y rapportant vont construire le diorama.



Bonnes maquettes.
Eric

c'est fin et très propre Eric
ça va faire un beau modèle

Merci Manu pour cette nouvelle visite et ton commentaire. J'apprécie.

Faisant suite à la présentation du 30 mars, sur l'arc et les jambages, je vous présente les pièces imprimées.

Comme l'arc était bien trop grand pour le plateau de l'imprimante résine, j'ai dû le couper en deux dans le milieu.





L'impression s'effectue impeccablement.

S'agissant d'impressions à plat, un ponçage au niveau de la base d'impression est nécessaire.





La suite portera sur la construction de l'arc et la création de la façade.

Bonnes maquettes.
Eric

le puzzle prend forme !!
bravo et bonne suite

Merci Frédéric pour ta visite et ta remarque. J'y ajoute de nouvelles pièces.

La suite sur la façade....

Voici les premières esquisses faites sur thinkercad.



et l'ensemble des éléments imprimés en 3D.

ption

Il me faut maintenant commencer les bases du montage.

Demain, je dévoile l'inscription qui se trouve sur ce monument. Il s'agit de l'un des derniers éléments que je dois matérialiser.

Bonnes maquettes.
Eric

Merci Eric pour ta visite et ton commentaire animé.
A plus.
Eric

Aujourd'hui, je dévoile le monument, car la quasi des éléments a été dessiné et de nombreuses pièces ont été imprimées.

Avec la lecture de l'inscription, on comprend déjà mieux.



Cette inscription se trouve sur la porte de l'ancienne prison Saint Roch de TOULON (83). Elle porte le nom du quartier de la ville. Il s'agissait d'une prison ancienne, en plein coeur de ville et mitoyenne au Palais de Justice.






(documents visibles sur l'internet)

https://toulon.maville.com/actu/actudet_--La-demolition-de-la-prison-Saint-Roch-debute-en-mars-_-1216093_actu.Htm

Hors norme, en accueil et en condition de vie, cette prison a été détruite en 2010 (construction 1923). Un centre pénitentiaire moderne l'a remplacée, sur une commune de la périphérie de TOULON, à LA FARLEDE.

Lors de la démolition, seule la porte a été épargnée. Contrairement à l'ancienne porte de l'arsenal de Toulon, laquelle a été déplacée de son lieu originel, celle de la prison Saint Roch est restée à sa place initiale.
Le terrain de l'ancienne prison a été réhabilité, en ce moment il sert de parking. Un projet de cité judiciaire existe en lieu et place de celui-ci.


(source internet)

Mon choix s'est porté sur ce monument car l'estafette objet du montage portera l'immatriculation d'un véhicule ayant servi à la gendarmerie de Toulon. La relation entre cette porte emplie d'histoires judiciaire et un véhicule de la gendarmerie me semblait opportun.

Le montage des éléments va suivre.

Bonnes maquettes.
Eric

Le secret est levé

bien qu'ayant habité Toulon, j’étais trop jeune pou me souvenir de bâtiment
Bonne suite

Ah oui en effet je l'ai vu cette porte !
Pas pour y avoir séjourné mais quand j'ai fait mon BE Mecan à St Mandrier, L'ancienne porte de l' Arsenal Déplacée ????
en attendant c'est un boulot monstrueux que tu effectues pour faire ce dio !

Comme cela faisait un moment que je n'étais pas venu voir ton post Eric, je l'ai repris depuis le début. Je suis estomaqué de voir tout le travail de dessin, de conception etc..... Tu y passes un temps pas possible et heureusement le travail paye.
Je suis plus que curieux de voir les premières photos de l'assemblage de ce monument. Je te souhaite une bonne continuation et du courage pour la suite mais je ne doute pas que tu en ais pour ce dernier.
Chapeau l'artiste

Comme toujours , esbaudit je suis!

Splendide !!!

ah oui !!
je suis sans voix !!!

Merci Michel pour ta visite. Ce n'était pas un grand secret, mais une petite question.

Merci Eric pour ta visite. A quel âge as-tu quitté Toulon ?

Merci François pour ta visite et tes remarques. La BAN c'est fini. Lorsque j'étais gosse, les Sikorsky passaient au-dessus de notre habitation à SIX FOURS. Ils volaient bas et très souvent. Ils étaient pénibles lors des vols de nuit.

Pour la porte principale de l'Arsenal, celle-ci a été déplacée en 1976. Elle a fait une cinquantaine de mètres et une rotation de 90°.
Aujourd'hui elle représente la porte d'entrée du musée de la marine à TOULON.

[img]https://i.servimg.com/u/f96/20/12/16/51/roland14.jpg[/img[/img]

Merci Antoine pour ta visite et ton commentaire. J'aime ce type d'exercice. De plus, il est nouveau, car l'impression 3D y est à l'honneur.

Merci Alain pour ta visite et ton expression bien sympathique.

Merci Laurent pour ta visite et ce splendide commentaire.

Merci Frédéric pour ta visite, Il y encore du travail, j'espère que tu retrouveras ta voix.

La suite concerne les premières phases du montage. Afin d'avoir une cohérence entre les pièces et les différentes formes, il faut une première base de travail. Celle-ci correspond à la façade principale.

Pour placer les portions en 3D de la façade impeccablement, j'ai besoin d'un guide âne.
Mes estimations sont faites par rapport à des photographes et diverses côte prises in situ.

Le dessin est fait sur un format A3, à l'échelle 1/24ème. Cela donne une idée de la grandeur du diorama.

" />

Il sera imprimé sur du papier cartonné.
Bonnes maquettes.
Eric

bravo pour ce projet et un grand merci pour toutes ces explications , quelle patience !

J'étais pas à la BAN mais au GEM St Mandrier
et donc j'ai toujours connu la porte à son emplacement actuel ( 01/79 à début 03/79 puis embarquement à Brest )

Merci David pour cette visite et ton commentaire.

Mon dessin a été imprimé sur deux feuilles de format A4, lesquelles ont été accolées.



Ensuite l'ensemble des portions de résine est collée sur ces pages cartonnées.
Auparavant, afin d'avoir un positionnement rectiligne des bords droit et gauche, j'ai coupé les pièces au centre.

Le collage s'effectue à la colle à bois.



Bonnes maquettes.
Eric

Voici les avancées de ce jour.

Je commence le montage sur sa base verticale. Pour cela j'emploie du médium de 3mm. Je vais y coller l'arc interne.
Avant de faire ceci, comme pour l'étape précédente, je vais utiliser un guide âne que j'ai dessiné.



Les quatre parties de la pièce représentant l'arc sont collées sur le guide âne.



L'ensemble arc/support est collé sur une portion de médium précédemment dimensionné à la future réalisation. J'utilise les supports de colonnes pour marquer leur future position.



Pour la suite, les portions des bases des colonnes et au niveau de l'arc seront évidées.



L'opération suivante porte sur la mise à niveau des formes. Pour cela, j'utilise 4 portions de médium de 3 mm (190x70 mm) de part et d'autre de l'arc. Cette opération consiste à préparer la base de la façade sur son support.



Tous les éléments sont collés. La zone arrondie bénéficie également d'entretoise de nivellement.



Bonne maquette.
Eric
