3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Empty 3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE

Message par MISF Dim 30 Oct 2022 - 17:06

Voici un exemple des prouesses que peut apporter l'impression 3D dans le domaine de la maquette.

Je vais prendre pour exemple, une poignée de pour sangle de serrage. Cette poignée peut être utilisée dans un diorama à l'échelle 1/24. Une échelle inférieure est encore possible, mais après le 1/35, je ne pense pas pouvoir tirer quelques choses de visibles.

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Sangle10


La conception :

Comme, je le précise toujours, avant toute construction 3d, il faut trouver de la documentation. Si celle-ci est côtée, c'est encore mieux.

J'ai trouvé un croquis d'une poignée de 13 cm.

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Ratel-10

Après la recherche de la documentation, l'étude du sujet.
- Les questions que l'on peut se poser :
- La conception est-elle possible ?
- Combien de pièces dois-je créer ?
- Jusqu'où je dois détailler ?

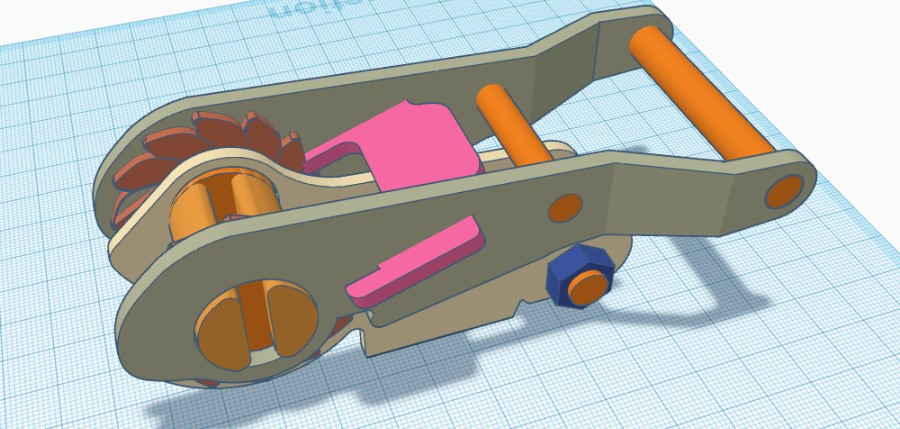

Après, le travail d'étude et de conception, on obtient ceci :

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Captur49

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Captur47

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Captur48

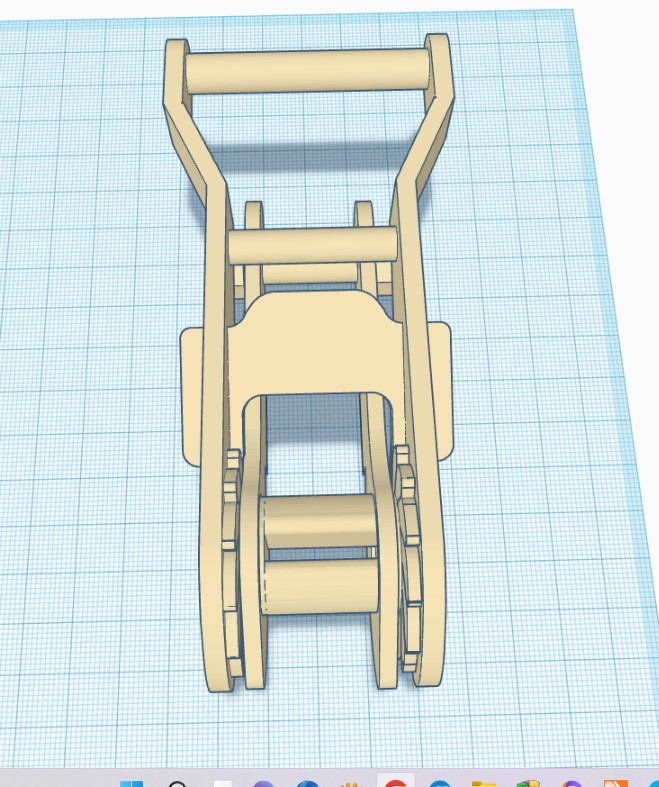

L'ensemble des éléments est regroupé. Afin de donner de la matière à l'impression, les flancs de la pièce ont été épaissis.

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Captur52

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Captur51

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Captur53

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Captur50

L'impression :


Le fichier est traité par le logiciel :

Photon workshop dédié à l'imprimante Anycubic.

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Captur54

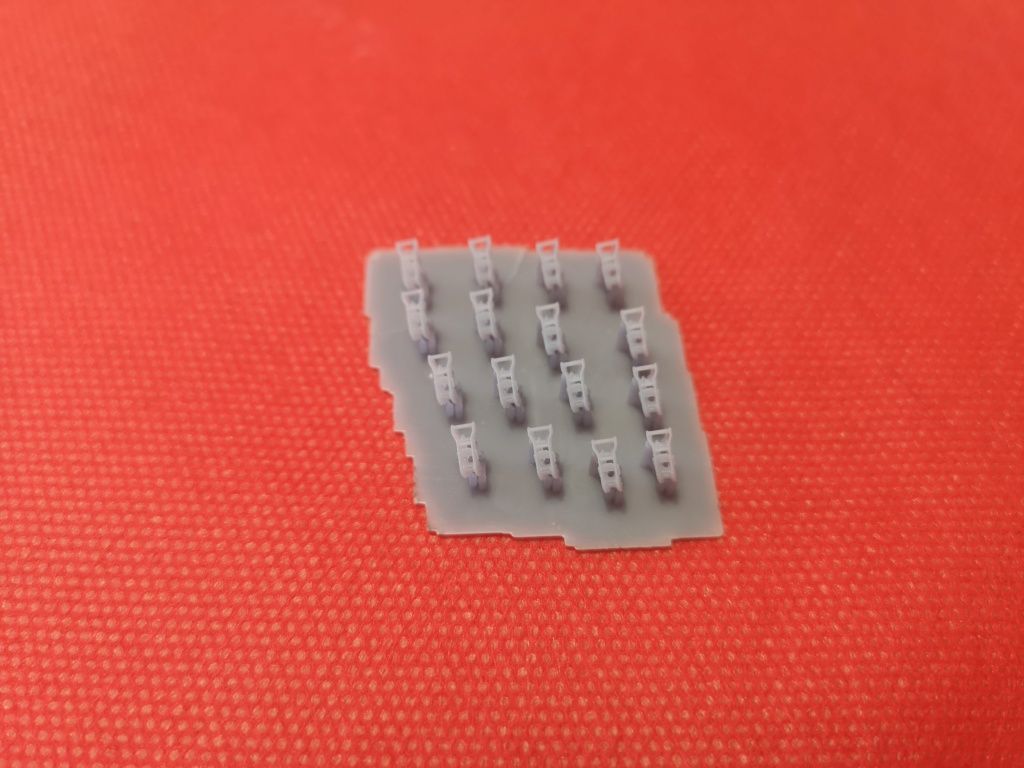

Puis, il y a l'impression.

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Img_2885

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Img_2886

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Img_2888

La longueur de la pièce est inférieure à 5,5 mm.

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Img_2887

Bonne 3D
Eric Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF
Référent rubrique 3D et Découpe laser

Messages : 5861
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Empty Re: 3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE

Message par polnagaillot Lun 31 Oct 2022 - 11:28

C'est tout bonnement hallucinant !! Shocked Shocked
Il faut être sacrement calé en dessin et en conception 3D pour arriver à cela.
C'est effectivement une révolution dans notre monde....à condition d'en être capable et d'avoir le matériel necessaire.

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Fond_b27

Plastiquement Votre -----------3D - CONCEPTION - POIGNEE POUR SANGLE DE SERRAGE Dm_23411

Fr@ncis
polnagaillot
polnagaillot
Membre du Cercle du Forum des Maquettistes

Messages : 16219
Date d'inscription : 13/11/2013
Age : 67
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas
