La suite porte sur les 4 barres stabilisatrice du châssis.
Elles sont de conception très simple.
Un support sur la partie châssis, une vis à oeil, une barre de 75 cm et une plaque de maintien.
En mode transport, les barres sont bloquées sur un u présent sur le châssis.

Le premier dessin porte sur le support sur la partie châssis.



Ensuite la vis à oeil.



Puis, le "U"  de maintien de la barre pour le transport.





Les pièces créées sous Designspark mechanical sont insérées sous Tinkercad. La barre est créée sous ce logiciel.

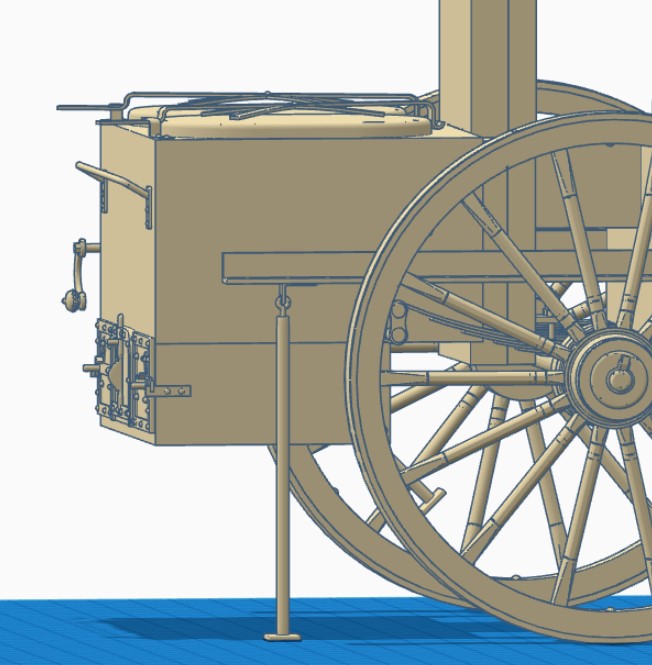

Voici ce que cela donne avec la mise en place sur le châssis, dans les deux positions.
