CONCEPTION 3D - BLOCKHAUS M272 - 1/35

Si le mur de l'atlantique est bien connu, le mur de Méditerranée l'est moins bien. Pourtant, la côte française, bordant cette mer, possède une multitude d'ouvrages bétonnés. Ce mur aurait pu être plus important, mais le temps nécessaire à le construire et le finaliser a été perturbé par le débarquement de Provence. Les troupes françaises et américaines ont débarqué sur des plages les moins défendues, où les ouvrages étaient à peine terminés pour certains et démunis d'armement lourd. Il n'en n'était pas de même pour la partie côtière à l'ouest de Toulon et dans la région de Marseille.

C'est la raison pour laquelle aux yeux de l'histoire et des photographies de l'époque, cela ressemblait à un débarquement facile. Cela n'en a pas été cas sur certains points bien défendus et notamment face à Fréjus où les unités chargées de débarquer n'ont pu accomplir leur mission.

De ce fait, j'ai l'occasion de pouvoir encore observer et visiter certaines zones fortifiées de la région Sur la commune de Hyères, il existe plusieurs ouvrages. Notamment deux batteries de quatre blockhaus chacune M272 avecleur poste de tir M262.

L'une d'elle se situe au lieu-dit mauvanne. Elle a fait l'objet d'âpres combats entre les troupes coloniales française et les soldats allemands. A ce jour, les bunkers sont laissés à l'abandon, la pinède les submergent. Un seul est encore "entretenu", une stèle rappelle la prise de ce bastion ennemi.

La seconde batterie se situe à l'intérieur d'une propriété hospitalière, San Salvadour. Le fait d'être dans une propriété privée à préserver 4 des 5 ouvrages. En effet, un ouvrage est sur un autre propriét et il a été transformé en portion d'habitation.

Le but ma présentation est de créer des moules, en impression 3D filaire afin de faire des portions de blockhaus en plâtre. L'échelle choisie est au 1/35ème. Cela fait une pièce d'environ 40 cm par 35 cm.

Elle servira d'exemple pour les membres qui voudraient s'engager dans cette voie pour faire d'autres réalisations, en plâtre, en plusieurs unités.

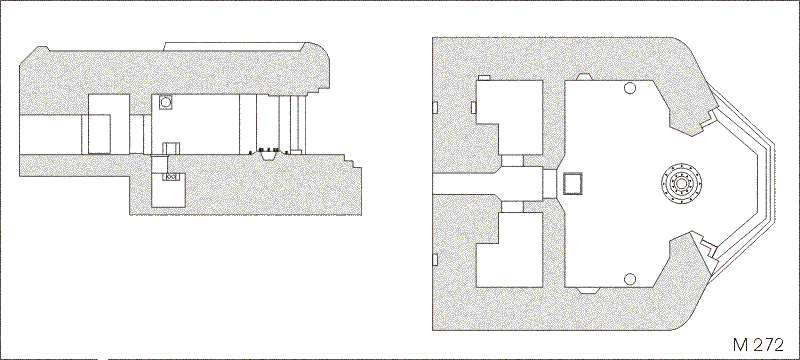

Voici, le croquis de l'ouvrage choisi.



En route pour une nouvelle aventure.
Bonnes maquettes.
Eric:D

idée intéressante, bonne suite ,

Impala54 a écrit:idée intéressante, bonne suite ,

Merci Eric.
Merci pour ton passage.
Comme, je l'indique, dans le cas présent, c'est la technique qui est mise en avant. La création du blockhaus est secondaire.
A plus.
Eric

encore un post que je vais suivre assidument !!
bonne aventure !!!

Très bonne idée les Bunker Allemand sont standardisés et les M272 on les retrouvent en Normandie et tous le long du Westwall

Projet sympa !

au 1/35 ça va être énorme !

J'ai ceux en pierre synthétique de Sud Modélisme, au 1/72, ça prend déjà beaucoup de place !

Bonne continuation !

JLD a écrit:c’est vraiment super de créer des moules pour reproduire des blockhaus

sa va sûrement intéressé beaucoup de monde

tu fais un sacré boulot     Éric

quand je vois tout ce que tu réalises en 3D sa me scotche à chaque fois

Bonsoir Jean-Luc.
Merci pour ton passage et ta remarque. J'espère que ce que je vais présenter va plaire et donnera des idées aux possesseurs d'imprimante 3D filaire.

A plus.
Eric

fredo18 a écrit:encore un post que je vais suivre assidument !!
bonne aventure !!!

Merci Eric pour ta visite. J'espère que tu vas apprécier.
A plus.
Eric

Longstreet a écrit:Très bonne idée les Bunker Allemand sont standardisés et les M272 on les retrouvent en Normandie et tous le long du Westwall

Bonsoir François.
Merci pour ta visite.
Effectivement les bunkers allemands sont standardisés. Mais, parfois, pour les mêmes dénomications, la construction s'adapte à la configuration du terrain.
Le M272 que j'ai présenté hier, n'a pas d'escalier entre l'entrée du couloir arrière et la salle de tir.



Ensuite, tu as la version, avec un escalier.



Et la version avec double escaliers. C'est celle que l'on trouve sur la batterie de mauvanne.



Il y a également quelques différences au niveau de certaines portions de mur, et à l'absence d'escalier aux entrées de certaines casemates. De ce que j'ai lu, et cela se confirme sur le dernier croquis, les fondations de la marine étaient différentes de celles de la Herr et de la Luftwaffe.
Il faut que je retrouve ce détail. Cela avait pour but renforcer la stabilité du bunker en cas de bombardement proche du sol.

A Six-Fours, il y a également un poste de tir allemand, lequel ne répond pas du tout à une quelconque standardisation que je connaisse. Comme les M262, il est sur trois niveaux, mais il n'a aucune ressemblance.

A plus.
Eric

JEF37 a écrit:Projet sympa !

au 1/35 ça va être énorme !

J'ai ceux en pierre synthétique de Sud Modélisme, au 1/72, ça prend déjà beaucoup de place !

Bonne continuation !

Bonsoir Jean-François.
Merci pour ton passage.
Au niveau dimension, cela fait 46 cm par 36 cm environ.
Un joli bébé.
A plus.
Eric

beau bébé en effet, je me demande si un écorché serait judicieux pour voir l'aménagement intérieur

Tu feras aussi un PDT ?

Impala54 a écrit:beau bébé en effet, je me demande si un écorché serait judicieux pour voir l'aménagement intérieur

Bonsoir Eric.
Merci pour ton passage et ta remarque.
Cela est possible et cela sera prévu.
A plus.
Eric

JEF37 a écrit:Tu feras aussi un PDT ?

Bonsoir Jean-François.
Je viens de voir ta question.

Pour y répondre, je ne prévois que de faire le M272.

Le M262 est un bel ouvrage à 3 niveaux. Celui de Mauvanne est adapté au terrain.

Voici le PDT en 1944





Le voici, il y a 5 ans. Il a disparu dans les pins.



le voici en aérien.



A plus.
Eric

Je me suis toujours méfié des croquis.

Voici, ce que cela peut donner, en dessinant par rapport à un axe symétrique.



Et avec la superposition de deux croquis différents pour le même bunker.



Rien ne vaut de bonnes et belles côtes (pas de boeuf)

A plus.
Eric

Merci Eric pour ta réponse !

bonne séance de dessin!

Ah oui, faut savoir ou le chercher sur cette butte, il est bien caché, bonne suite

J'ai commencé à matérialiser mes premiers dessins en 3D.

Le seul croquis qui correspond en partie aux ouvrages présents à mauvanne est celui-ci.



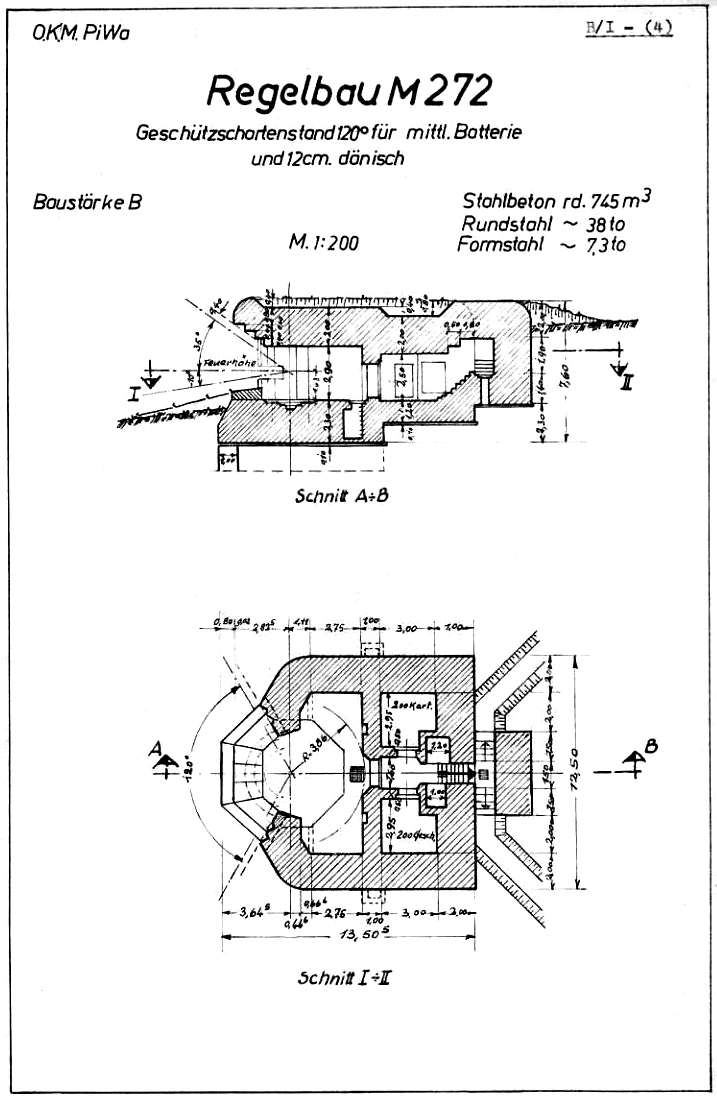

Il est tiré d'un document allemand.


Les points différents sont en rouge. En bleu, il s'agit d'une particularité du M272, les logements au niveau de l'entrée sont différents en dimension (Quelques croquis les donnent identiques)



Voici les parties communes transformées en 3D.



Avec la montée d'escalier, cette portion va changer.



Je vais travailler avec les quelques dizaines de photographies que j'ai faites sur place de ces bunkers.

On voit ici la différence par rapport au croquis.



Bonnes maquettes.
Eric

Un sacré travail de recherche. On est loin d'être dans l'à peut prés. Certaines marques devraient s'en inspirer....

bravo Eric pour tes dessins qui m'enchantent toujours !

bonne suite, avec ta base photo, tu vas pouvoir coller au plus près de ton ouvrage

Merci Christophe, Jean-François, Jean-Luc et Eric pour l'intérêt que vous portez à cette présentation.
Tu as raison Christophe, je me sors toujours de la tête que les choses sont identiques.
Sur les 4 batteries de Mauvanne, aucune n'est identique à l'autre.

Voici, le modèle que j'ai choisi. Il s'agit de la batterie la plus proche du poste de tir. (Celle qui est annotée sur google maps)
Le poste de tir se situe totalement à droite de la photographie.



La batterie N° 1 a été construite sur une zone très légèrement pentue, par rapport aux trois autres.

De ce fait, il n'existe qu'un escalier, présent entre la salle de tir et le couloir. Cela confirme, que les plans sont adaptés à la configuration du terrain.

Voici ce que cela donne sommairement en coupe.

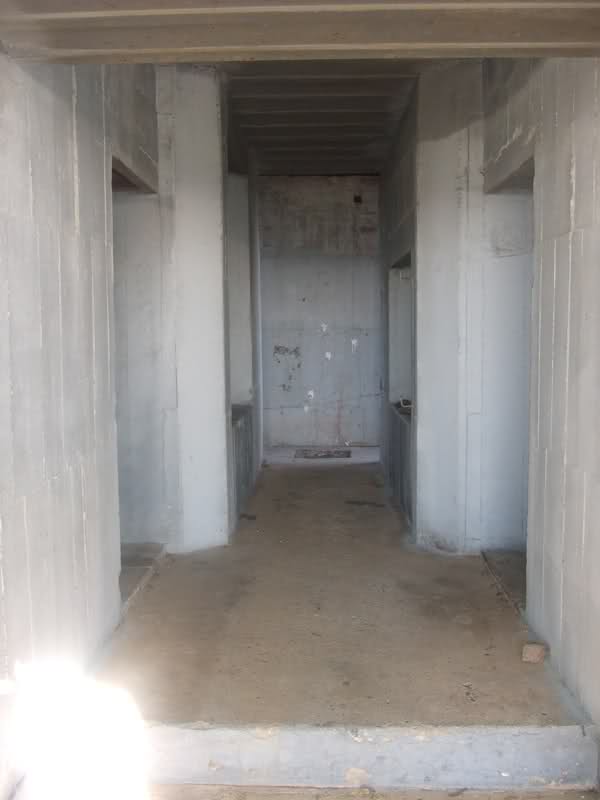

Voici quelques photographies personnelles du blockhaus (Les photographies 1/2/11 source internet)























Bonnes maquettes.
Eric

beau travail de repérage,
