Hangar & tarmac du NACA, 1940's/50's (1:72)

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Dim 2 Juil 2017 - 16:57

Hello,

Ayant quelques montages terminés des prototypes expérimentaux de cette période, de longue date j'avais en tête un emplacement diorama pour ces engins "X".
Au départ c'était prévu pour le composite Bell X-1/B-29, mais à la vue et découvertes récentes de belles photos je présenterai un parking plus modeste, plus petit et juste la devanture d'un hangar.
Gardant l'indication NACA puisque l'agence gouvernementale ne prendra l'acronyme de NASA qu'à partir de 1958.

Je stagne sur mes montages donc c'est décidé je me lance dans ce projet, pour la source et l'inspiration, une sélection des clichés HD fournis directement sur le site de la NASA.
>> https://www.nasa.gov/centers/dryden/multimedia/imagegallery/Fleet/EC-145.html

La photo qui servira de base au diorama, perspective et proportions seront à rectifier...




Dernière édition par RainbowXF12 le Mer 26 Juil 2017 - 10:46, édité 2 fois

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Dim 2 Juil 2017 - 21:00

5...4...3...2...1....ignetion !!

D'abord le rassemblement du matériel:
- une plaque de contre-plaqué (ép.1cm), enduite en double-face.
- du carton plume.
- de la 'tôle ondulée' papier, un peu grossière pour l'échelle 1:72.
- des transparents pour le vitrage des portes, récupération ou du neuf.
- couleurs acryl.

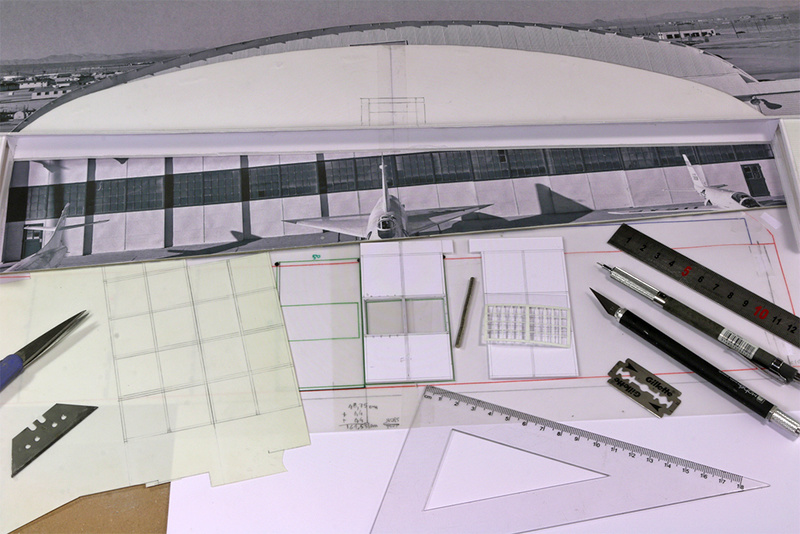

Quelques temps à la moulinette de Toshop, redressement des perspectives, pour la mise à l'échelle je me suis basé sur les côtes de l'aile delta du Convair XF-92A en plein milieu. Peu ou prou je me retrouve avec des dalles de béton en 6x6cm.
Ne pas oublier qu'il faut compenser la prise de vue en plongée en étirant par la hauteur.
Compléter le haut du toit, le parking fera dans le 65cm de large au final.


Si vous avez des plans (avec côtes) je suis preneur. demon6

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par polnagaillot le Lun 3 Juil 2017 - 9:33

Ils sont géniaux chez Lesmaquettistes.com....
Certains comme Emmanuel sortent des plans au crayon, d'autres comme Olivier, ici bossent avec Photoshop......Quelle diversité !
Et chacun avec un résultat optimum ....

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !

Plastiquement Votre -----------
Francis
avatar
polnagaillot
Membre V I P
Membre  V I P

Messages : 5757
Date d'inscription : 13/11/2013
Age : 61
Localisation : Une yourte installée dans la plaine Ukrainienne

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par Modelkit tenshi le Lun 3 Juil 2017 - 12:04

Un sacré beau challenge, que je vais suivre avec assiduité. drunken
avatar
Modelkit tenshi
Fana
Fana

Messages : 715
Date d'inscription : 06/05/2015
Age : 51
Localisation : Paris

http://marineminiature.e-monsite.com/

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par Longstreet le Lun 3 Juil 2017 - 12:13

Superbe un beau challenge à suivre.
avatar
Longstreet
Membre V I P
Membre  V I P

Messages : 3286
Date d'inscription : 25/05/2014
Age : 56
Localisation : Pontgouin

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Lun 3 Juil 2017 - 13:10

Merci.

Avant les pâtés de sables sur la plage... sunny

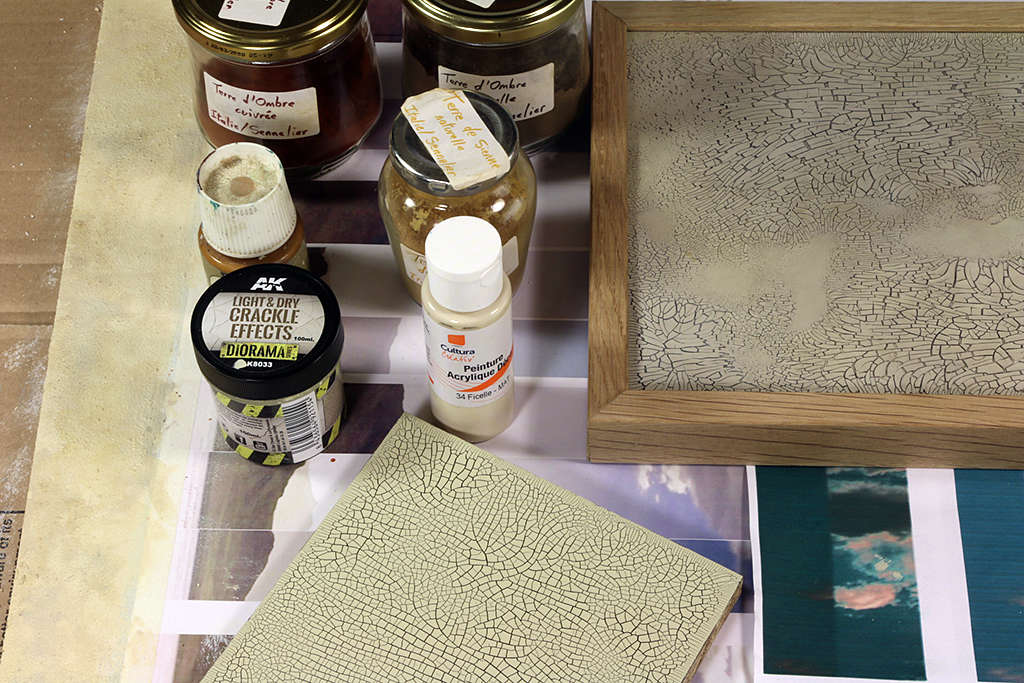

Le tarmac est préparé avec un pâte sablée blanche Pébéo* que je découvre, mélangé à du gris ou du noir.

Pour mon premier usage comme gel/pâte c'est pas mal, structuré d'un vrai sable ultra-fin. Il remplace bien mes pâtes précédentes Lidl, structure légère mais au grains un peu plus grossier que la Pébéo. Doit pouvoir se faire je suppose avec du sable naturel.

J'applique le mélange peu dilué à l'eau, avec une petite brosse, passage vite fait au rouleau pour de relief/matière puis je rebrosse les excédents de sable avec la grosse brosse. En fait j'improvise comme un genre de mini-crépis
Attention ces acryliques se travaillent bien mais sèchent assez vite par cette météo estivale, normalement 4 heures d'après notice de séchage recommandé.


J'ai passé une deuxième couche, peu se repeindre facilement à la brosse, aéro ou bombe.


En détail, du relief type 'grain-de-sable' qui sera encore atténué au séchage par brossage à sec, ne pas exagérer les effets pour du 1.72, l'équilibre entre réalisme lisse et relief esthétique est subtil.
Quelques nuances de gris que je vais peut-être encore 'uniformisé' par une bombe de gris acrylique.


*Tube de 110ml, Pébéo "Effet+ GEL" Sable blanc, c'est proposé en plusieurs teintes il me semble. Déniché en solde chez Cultura
On doit trouver des équivalences dans les autres marques beaux-arts.
Les produits Lidl sont bien aussi, se conservent longtemps (de la marque Marabu généralement), bon rapport qualité/prix mais faut tomber dessus au bon moment.


Dernière édition par RainbowXF12 le Jeu 6 Juil 2017 - 15:27, édité 1 fois

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Jeu 6 Juil 2017 - 15:24

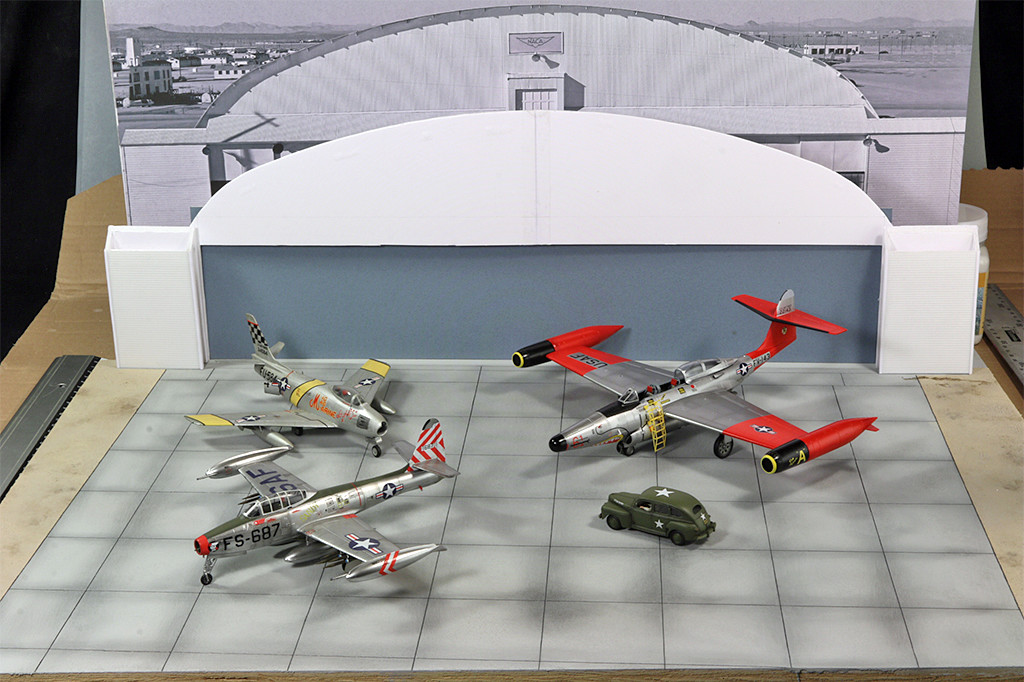

Tarmac suite:

Rainurage des dalles du parking à l'aide d'un outil coupe-verre, attention doucement sur l'appuie.
L'enduit en sous couche réapparaît sous la surface acryl grattée, donc il faut camouflé tout ça au noir. Criterium 0,3mm et/ou crayon gras 4B, puis surlignage au marqueur noir 0,05mm.


Chose que je n'avais pas remarqué au départ (c'est plus distinct sur la photo couleurs), le tarmac est bordé d'un 'terrain brut', donc aussitôt rectification avec nouvelle couche de pâte acryl puis couleurs d'inspiration et agréments d'aspect désertique.

En cours:


@+

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par fafl le Ven 7 Juil 2017 - 0:01

ton post tombe tres bien, je me demandais justement comment faire du sable ...
avatar
fafl
Membre très actif
Membre très actif

Messages : 351
Date d'inscription : 13/01/2017

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

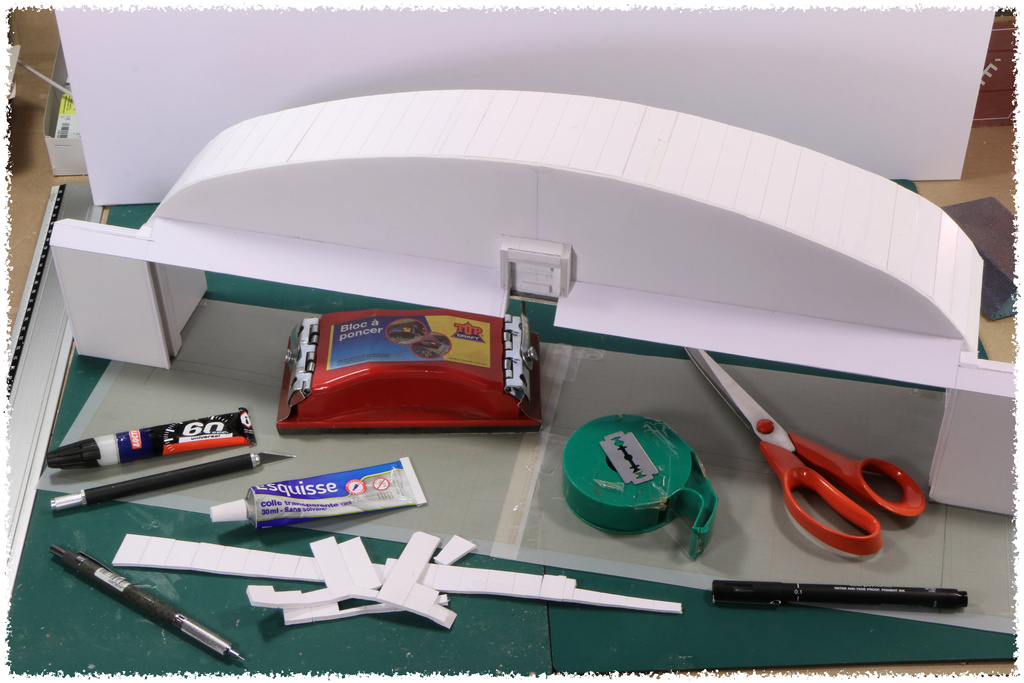

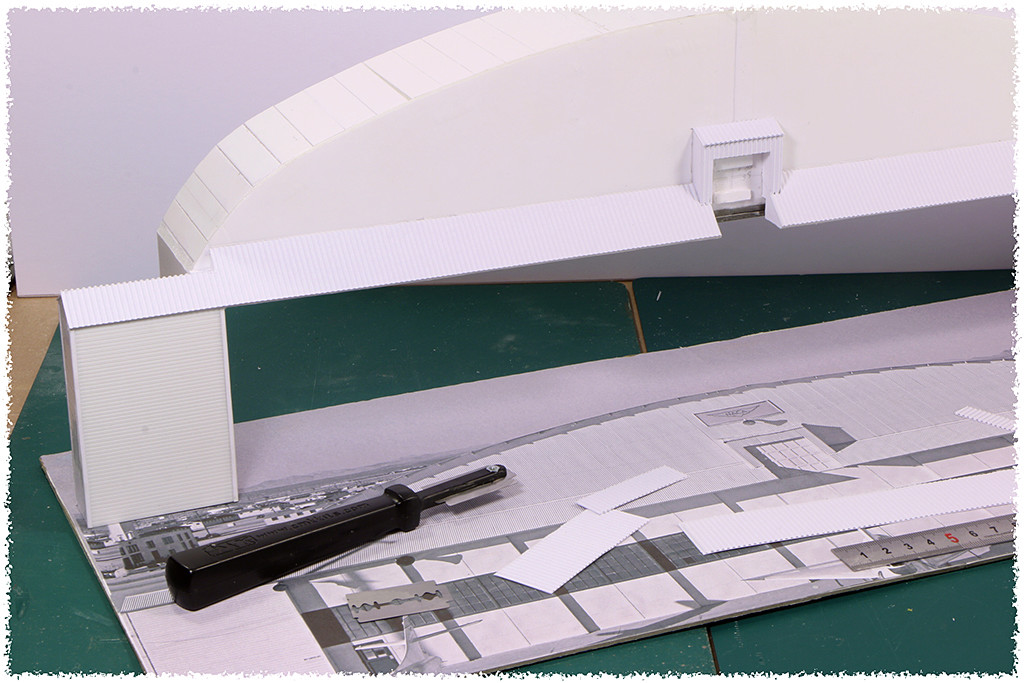

Message par RainbowXF12 le Lun 10 Juil 2017 - 20:42

Bonsoir,

15 jours déjà sur ce bidule !

Après les première 'briques' il prend du volume et ça commence à ressembler vaguement à kekchose.  Very Happy


A défaut du bon (mais cher)Evergreen les parois des petits hangars sur les côtés pour les portes coulissantes sont recouvertes de carte plastique rainurées, avec espacements de 1.4mm environ. En se calquant sur la photo imprimée c'est facile à faire.
Le tout est collé sur le carton plume, et en guise de cornières j'ai appliqué du papier plié (140gr).


Dans les nuances de grey, méthode maso Twisted Evil  , j'ai gratté directement le tarmac à la brosse métallique. Sans passer par la case aérographe.
Traces de pneus et taches d'de kéro seront pour plus tard.


@+

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Ven 14 Juil 2017 - 22:20

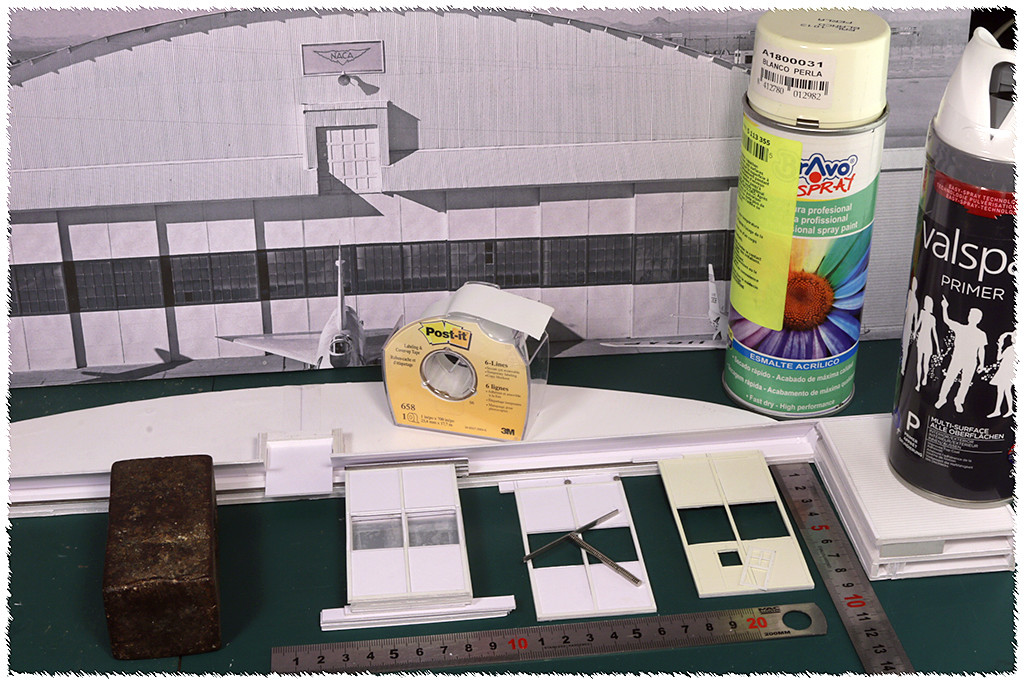

Préparation des portes coulissantes (10x) et collage du auvent.



Les portes du milieu resteront amovibles via les petits super-aimants.

@+

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par wim76 le Sam 15 Juil 2017 - 16:30

GENIAL ,génial!!!! et le mot est faible , ca va etre encore au top ,si ta besoin de X j 'en ais monté un certain nombre , (je plaisante )je sais que tu les as !! bon cour age pour la suite Olivier, je vais suivre cela avec intérêt.
michel.
avatar
wim76
Fana
Fana

Messages : 887
Date d'inscription : 29/07/2015
Age : 64
Localisation : dans tes 6 heures

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par polnagaillot le Jeu 20 Juil 2017 - 14:49

C'est une superbe présentation que tu es en train de concocter, Olivier !!
Une pièce qui sera sous les feux des projecteurs une fois sur une table d'expo !!!!


_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !

Plastiquement Votre -----------
Francis
avatar
polnagaillot
Membre V I P
Membre  V I P

Messages : 5757
Date d'inscription : 13/11/2013
Age : 61
Localisation : Une yourte installée dans la plaine Ukrainienne

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Dim 23 Juil 2017 - 21:17

Thank u, c'est trop.

Alors les travaux se rapprochant quelques peu de la phase colorisation, il faut bien que je détermine un jour la teinte du bâtiment.
Pour ce hangar précis c'est pas facile, je ne lui trouve qu'un cliché et une courte video.

Au cours de mes recherches je tombe sur une belle galerie d'images qui retrace l'aventure NACA/NASA depuis ses débuts> https://www.nasa.gov/multimedia/imagegallery/image_feature_521.html

Et une rare video en couleurs de cette période et coup d'bol du bon hangar, malheureusement très courte.
Mais l'on peut distinguer la couleur crême de la tôle en façade, surtout par rapport au blanc immaculé des jets.

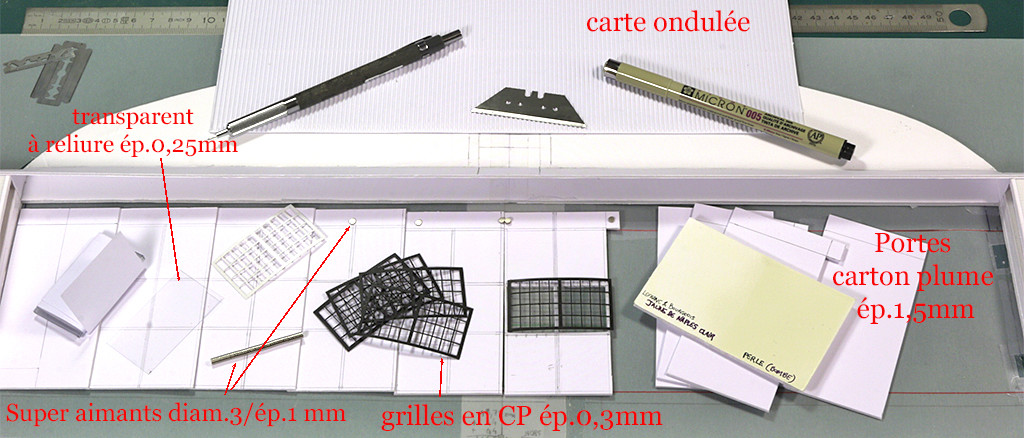

Une nouvelle 'peau' plus fine que la première et rainurée (un vieux film photo plastique pour imprimante,il est épais de 0,16mm, bien plus économique qu'une planche d'Evergreen). C'est juste pour agrémenter les façades des 2 locaux à portes.


Les portes seront finalement en cartons plumes (épaisseur 1,5mm) + vitrage + nervures et grilles en CP pour simuler le vitrage. C'eut été plus simple voir moins long en peinture mais  je préfère avoir du vrai relief qu'un trompe l'oeuil peint ou imprimé. Les portes du milieu normalement devraient être mobiles, à l'aide des mini-aimants.
La préparation est longue et fastidieuse, c'est tout manuel à défaut de machine Silhouette sous la main.
Reste à choisir la couleur, un jaune de Naples clair ou un blanc perle (à droite),ou encore un Pébéo Sepia (n°102) peut-être trop foncé. Il y'a de la surface à couvrir !


Une photo déterminante, trouvée sur le tard hier, une vue 3/4 qui permet de voir le côté du local des grandes portes coulissantes, il est bien plus profond que ma première appréciation d'après la seule vue de face. Donc dans la logique qui se combine bien avec l'épaisseur des portes cumulées rangées dans ce local j'ai dû reprendre l'ouvrage et rajouter de la matière en arrière, au final presque doubler l'épaisseur.
Au passage l'on distingue aussi la tôle ondulée sur son toit en double pente et la toiture du hangar.
Buick et autres Ford bien rangées sur ce terre-plein parking, à noter le terrain est encore rustique à cette époque, pas d'asphalte ou de béton.  Very Happy


Les couleurs c'est vague, entre crême et jaune pisseux...mais pour sûr pas blanc de chez blanc.   affraid


Même teinte(?) crêmeuse/beigasse reprise sur une bâtisse plus moderne. Puis d'autres édifices sur la base de Langley sont dans les gris clairs.


Pour l'intérieur du bâtiment je rassemble les qlqs profilés d'Evergreen qu'il me reste, poutres IPN , cornière et triangle. Partie cachée non importante se sera au plus simple de l'architecture.


Détails intérieurs du même hangar bourré à craquer de X-planes actifs. divs13
Les poutrelles c'est de la vraie dentelle de cathédrale digne d'Eiffel, sur ce coup je jouerai à l'architecte plus simpliste et modeste.


Puis un détail de façade, enseigne plaisante mais inutile dans ce diorama:


@+

Olivier

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par fafl le Lun 24 Juil 2017 - 12:22

titanesques!
avatar
fafl
Membre très actif
Membre très actif

Messages : 351
Date d'inscription : 13/01/2017

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par Fogg le Mar 25 Juil 2017 - 9:35

Bravo!
avatar
Fogg
Membre V I P
Membre  V I P

Messages : 1770
Date d'inscription : 03/04/2016
Age : 65
Localisation : Monnaie ( Indre et Loire )

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par fourneau le Mar 25 Juil 2017 - 11:34

Naca plus qua le terminé je suis dehors

avatar
fourneau
Fana
Fana

Messages : 636
Date d'inscription : 02/01/2017
Age : 57
Localisation : Courchelettes (à côté de Douai )

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par Chticumulus le Mar 25 Juil 2017 - 19:19

Du très grand maquettisme ! BRAVO cheers

Bonne suite


Pierre
avatar
Chticumulus
Fana
Fana

Messages : 558
Date d'inscription : 27/01/2017
Age : 57
Localisation : Hauts de France/Nord/Douai

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Lun 31 Juil 2017 - 11:44

Bonjour,

Merci tavoustous

Une courte avancée sur le système de guidage des portes amovibles.
Si tout marche comme prévu elles seront 'glissantes' via les petits aimants coulissants le long de baguettes d'acier récupérées de balais d'essuie-glace. Les ajustements sont délicat tant en hauteur que la portée totale des portes en largeur et surtout en épaisseur.
Puissants ces aimants,ils font vraiment leur job, pour l'instant 2 ou 3 par portes suffisent.



Une 'architecture' de carte plastique (ép. 0,5mm) collées sur les portes en carton-plume de 1,5mm; en guise de trompe l'oeuil ce plastique renforce en plus le carton fortement fragilisé par les ouvertures carrées du vitrage.
Les combinaisons de matériaux et méthodes sont multiples, j'explore et j'expérimente avec plus ou moins de réussites comme le NACA.  Crying or Very sad Very Happy
J'ai donc aussi essayé une autre version de porte, tout plastique avec une plaque de polystyrène transparent. Je la garde sous le coude pour l'instant, peut-être utile pour un autre projet je pense plus modeste.

A noter le ruban de Post-it blanc que j'ai reçu hier, très pratique et surtout moins 'fort' que bande Tamiya et Scotch. Il ne m'arrache pas le carton plume sandwich.

Olivier

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par Mymy le Mar 8 Aoû 2017 - 9:10

Le projet est grandiose Olivier... mais tu sembles maîtriser parfaitement la situation. Je rejoins Cis... sur les expo, cette réalisation sera une petite vedette ! Un grand  pour ce qui est déjà fait et... vivement la suite !
avatar
Mymy
Membre V I P
Membre  V I P

Messages : 2031
Date d'inscription : 23/05/2016
Age : 62
Localisation : Pays d'Argonne

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Mar 8 Aoû 2017 - 11:17

Merci les z'amis.

Le projet avance toujours doucement et même à reculons puisque j'ai décidé d'une rallonge derrière le hangar (+ 6cm).

A propos de ruban POst-it répositionnable, la semaine dernière j'ai trouvé un équivalent 'non-name' pas cher chez l'enseigne ALDI, des double-rouleau couleurs fluo pour le bureau.

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par wim76 le Jeu 10 Aoû 2017 - 9:24

c'est quand même une belle avancée!!
bon courage pour la suite
michel.
avatar
wim76
Fana
Fana

Messages : 887
Date d'inscription : 29/07/2015
Age : 64
Localisation : dans tes 6 heures

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Jeu 10 Aoû 2017 - 9:52

Hi,

Merci, la journée d'hier j'ai positionné la toiture, reste la pose de la tôle ondulée, plus délicate.


Sympa ta photo de Templehof, c'était aussi dans mes projet, lors du pont de Berlin, avec C-47 et C-54 Revell.

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par Longstreet le Jeu 10 Aoû 2017 - 10:05

Superbe Olivier moi ça me laisse Baba, ça c' est du beau scratch (comme j'en suis quasi incapable) bon courage pour la suite.
avatar
Longstreet
Membre V I P
Membre  V I P

Messages : 3286
Date d'inscription : 25/05/2014
Age : 56
Localisation : Pontgouin

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par RainbowXF12 le Jeu 10 Aoû 2017 - 21:23

Bonsoir

Ralonge du toit collée avec des chutes de cartons plumes, comme une coque marine à l'envers:


Puis habillage de 'tôle ondulée', certes pas assez fine, les ondes sont encore trop grandes à cette échelle mais on fera avec.
Pose des tôles en partant du bas pour une logique de recouvrement.
Tout le découpage du carton ondulée fragile se pratique à la lame de rasoir.

RainbowXF12
Fana
Fana

Messages : 950
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par fourneau le Ven 11 Aoû 2017 - 8:37

sur lille

m'a fille qui est dans les métiers de l'art graphique , m'a fait découvrir un magasin , spécialisé dans l'art
et entre autre les produits pour les archi faire leurs maquettes de projet de construction , souvent au 100ieme
des plaque représentant les mur les tuile "les tôles "

tu as peut être un truc comme çà dans ton coin

c'est juste histoire de causé car pour moi cela passe parfaitement clown

pierre

avatar
fourneau
Fana
Fana

Messages : 636
Date d'inscription : 02/01/2017
Age : 57
Localisation : Courchelettes (à côté de Douai )

Revenir en haut Aller en bas

Re: Hangar & tarmac du NACA, 1940's/50's (1:72)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
