1/48 - TBF-1C Avenger - Hobby Boss

Salut tout le monde;

en panne de peinture pour le Yak-1b , j'ouvre une nouvelle boite et attaque le montage du TBF-1C Avenger (Hobby Boss 1/48)




Pour l'ouvre boite, je vous invite à aller voir sur mon site :
https://lesmaquettesdesoclakit86.wordpress.com/2020/03/20/tbf-tbm-1c-avenger-hobby-boss-80314-1-48/

Pour la doc disponible j'ai tout listé sur ce lien :
https://lesmaquettesdesoclakit86.wordpress.com/2020/03/20/grumman-tbf-tbm-avenger/


Le début du montage se déroule sans soucis , je vais éplucher la doc pour voir ce qu'il manque .
















Pour la décoration , je vais sans doute utiliser la planche Techmod 48070












@+mathieu

Joli zoziau
bon montage

Bon montage

Salut tatous ;

pour vos commentaires

@+mathieu

Joli choix dans ton stock, Mathieu .
Ce gros matou, on est au 1/48 ! permet un travail sur la peinture sympathique à faire. Pas simple, mais sympa ! Bonne suite !

J'aime ce gros ( très gros ) oiseau monomoteur mais en déco ce serait une version " Atlantique "

Comme ça, la peinture est moins difficile et il est très beau aussi

Coucou Mathieu! C'est un sacré bestiau ce TBF et j'avais bien aimé les séries de Kits de la navy chez Hobby Boss. J4avais monté le Hellcat qui m'a laissé un très bon souvenir! Tu es parti sur les chapeaux de roue! Bon montage!

bon montage

fouga53 a écrit:Comme ça, la peinture est moins difficile et il est très beau aussi

moi aussi je le préfère comme ça

Bonjour,

Soclakit86 a écrit:Le début du montage se déroule sans soucis , je vais éplucher la doc pour voir ce qu'il manque .

A mon humble avis, cela semble être une constante des kits Hobbyboss. On parle beaucoup des ajustements de qualité pour des marques comme Tamiya mais nettement moins d'Hobbyboss

Bonne suite de montage

Frédéric

Salutatous ;

polnagaillot a écrit:Joli choix dans ton stock, Mathieu .
Ce gros matou, on est au 1/48 ! permet un travail sur la peinture sympathique à faire. Pas simple, mais sympa ! Bonne suite !

Francis en effet, il y a de quoi se faire plaisir avec la peinture

Longstreet a écrit:J'aime ce gros ( très gros ) oiseau monomoteur mais en déco ce serait une version " Atlantique "

C'est vrai que c'est joli mais j'avais la planche Techmod en stock autant qu'elle serve

fouga53 a écrit:Comme ça, la peinture est moins difficile et il est très beau aussi

C'est un TBM-3 pas un TBF-1C

@+mathieu

Salutatous ;

JC DOC5 a écrit:Coucou Mathieu! C'est un sacré bestiau ce TBF et j'avais bien aimé les séries de Kits de la navy chez Hobby Boss. J4avais monté le Hellcat qui m'a laissé un très bon souvenir! Tu es parti sur les chapeaux de roue! Bon montage!

J'avais aussi monté le F6F-3 Hobby Boss mais en ai été déçu car il est faux de forme notamment au niveau du pare brise qui est bien trop large ce qui dénature complètement la silhouette de l'avion

capitaine Conan a écrit:bon montage

fouga53 a écrit:Comme ça, la peinture est moins difficile et il est très beau aussi

moi aussi je le préfère comme ça

Manu

sletch a écrit:Bonjour,

Soclakit86 a écrit:Le début du montage se déroule sans soucis , je vais éplucher la doc pour voir ce qu'il manque .

A mon humble avis, cela semble être une constante des kits Hobbyboss. On parle beaucoup des ajustements de qualité pour des marques comme Tamiya mais nettement moins d'Hobbyboss

Bonne suite de montage

Frédéric

Fred

En effet, la maquette Hobby Boss souffre de quelques approximations :

_ Vu tout ce qu'il manque (durites, biellettes, charnières ...)  et tout ce qui est à refaire (entretoises ajourées, renforts et plaques avec rivetage en relief ...) pour présenter les ailes repliées , je prends le parti de monter ce TBF-1C avec les ailes déployées , volets baissés (et porte latérale ouverte).
_ Les mitrailleuses d'ailes dont les canons dépassent devront être recoupés puis percés

La planche de décals nous propose 3 décorations dont malheureusement 2 ne correspondent pas à la version de la maquette Hobby Boss.

En effet les deux premières sont pour des TBF-1 qui diffère du TBF-1C par la présence d’une mitrailleuse de capot à droite au dessus du moteur , ce qui impose une grosse chirurgie pour pouvoir les réaliser .

De plus , les TBF-1 n’avaient pas la possibilité d’emporter des roquettes sous les ailes contrairement aux TBF-1C ,ce qui impose donc de boucher les fixations des pylônes d’emport et supprimer les renforts de voilure correspondant.

Le poste de pilotage des TBF-1 est différents de ceux des TBF-1 C et devra aussi être modifier si l’on veut faire une des deux premières décorations.

La maquette Hobby Boss présente dans ce boitage correspond bien à un TBF/TBM-1C (et à un Avenger Mark II pour les Britanniques )

Malgré ces erreurs , la maquette Hobby Boss nous offre tout de même des options intéressantes :

_ Ailes en position repliées (qui nécessiteront tout de même un bon détaillage au niveau de leur charnière )
_ Volets de capot moteur positionnables ouvert ou fermés
_ Volets d’aile baissés ou non
_ Trappes de soute à bombes à découper pour les positionner ouvertes
_ Bulle de la tourelle dorsale moulée d’une seule pièce
_ Verrière du poste central positionnable ouverte ou fermée



@+mathieu

Bon courage pour ce nouveau montage, Mathieu.

Salut ;

allwings a écrit:Bon courage pour ce nouveau montage, Mathieu.

Alain

Pour l'instant cela se monte bien , j'étais un peu inquiet quand au fait de monter les ailes en position déployées mais cela a été en faisant un collage progressif et surtout en assemblant les ailes en elle même avant de les plaquer au demis fuselage .


@+mathieu

Salut tout le monde;

hier , j'ai un peu avancé sur le TBF-1C

Les divers sous ensemble intérieurs sont presque fini d'être préparé pour la mise en peinture .




Je dois encore refaire la couronne d'allumage du moteur et ajouter quelques câblage sur la tourelle dorsale  ainsi que sur les divers équipements du cockpit qui seront visible par le grande verrière .









Pour cela je vais me baser sur le  WWP Special Museum Line n°04 et le Squadron Signal Walk Around n°25 .

Le tourelle dorsale fut la partie la moins évidente à assembler car la notice Hobby Boss est un peu floue quand au positionnement exacte des divers pièces la constituant



La bulle de la tourelle est masquée à l'ancienne ( scotch de carrossier , cure dents , porte mine de 0,3 et scalpel neuf)



J'ai pris le parti d'assembler les ailes déployées car j'ai eu la flemme de refaire une bonne partie du système de repliage et de ses détails (ce sera pour le prochain)





Deux trois pastilles d'injection seront à masquer sur le fond de la soute à bombes



Le tableau de bord a reçu sa casquette et est positionné sur un bouchon de bouteille de vin pour sa mise en peinture



La torpille Mk 13-1A et le grand réservoir de soute de 270 Gallon sont assemblés mais je ne sais pas si je vais les utiliser ou non





@+mathieu

un sacré travail de préparation
bonne continuation

Salut ;

capitaine Conan a écrit:un sacré travail de préparation
bonne continuation

Manu

@+mathieu

Salut tout le monde;

vous voici donc les avancés sur ce beau TBF-1C  de chez Hobby Boss.

Tout mes intérieurs ont donc reçu leur couche de fond qui a été suivi d'une couche de klir , de divers jus localisés , d'un ou plusieurs dry brush pour une première mise en relief.

Viendra ensuite la patine puis le repiquage des petits détails et des câblages fournis par Hobby Boss.


Pour le compartiment moteur et l'arrière du fuselage , je l'ai fais en Humbrol 78 mais je me suis trompé au vu de ces articles :

https://www.ipmsstockholm.se/home/interior-colours-of-us-aircraft-1941-45-part-i/
https://www.ipmsstockholm.se/home/interior-colours-of-us-aircraft-1941-45-part-ii/
https://www.ipmsstockholm.se/home/interior-colours-of-us-aircraft-1941-45-part-iii/

Je vais donc refaire les parties sus nommées en Gunze H-315 qui correspond au FS 16440 avec une couche de vernis mat cela fera le FS36440 dont j'ai besoin

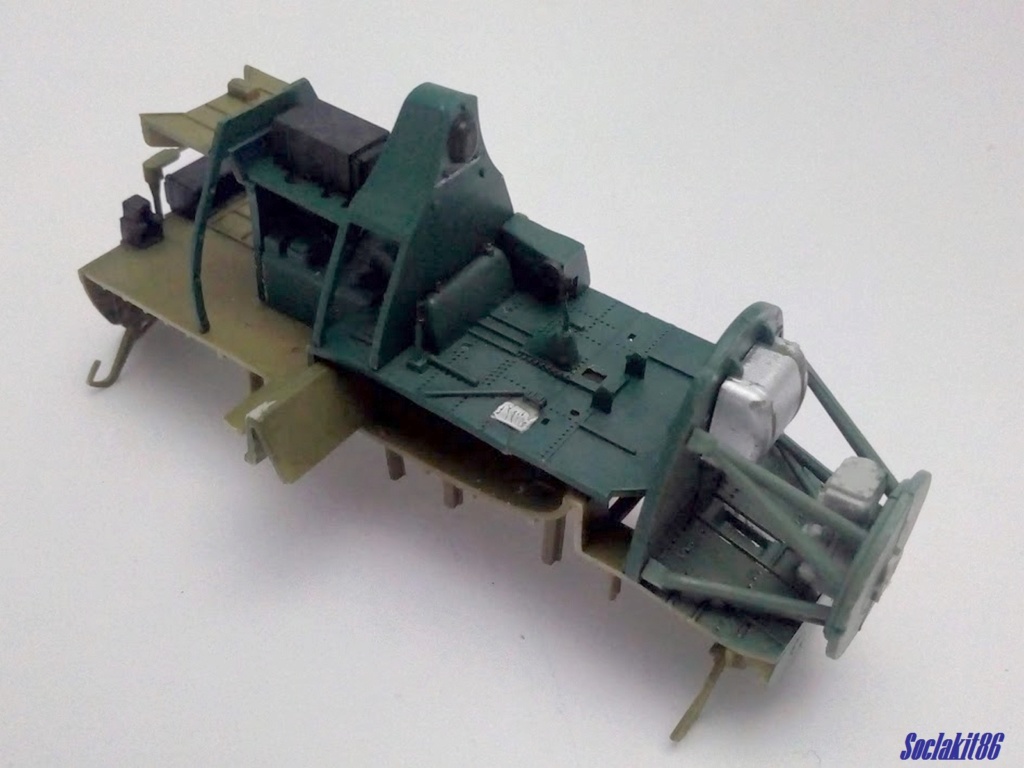

Le cockpit et l'habitacle :





Poste de pilotage:




_ Bronze Green (Humbrol 88)
_ Klir (pour éviter que la peinture ne boive les jus )
_ Washoklir Noir ( Noir Life Color + Klir) selon la recette d'Anis El Bied , plus épais qu'un jus traditionnel il se diffuse mieux dans les coin
_ Dry brush en Vert (Humbrol 30)

Poste radio mitrailleur:






_ Interior Green ( Real Color RC028)
_ Klir (pour isoler la peinture )
_ Washoklir Noir
_ Dry brush en Interior Green (Humbrol 225)
_ Noir (Life Color LC-02) pour les boîtiers électriques et radio
_ Oil Brusher Starship Filth sur les radio
_ Cuivre (Humbrol 16) pour la bande de munitions de la tourelle

Tout les cadrans ont reçu une goutte de vernis brillant Tamiya X-22 .


La planche de bord :



_ Couche de fond Noir (Life Color LC-02)
_ Couche de klir
_ Jus (Oil Brusher Starchip Filth A.MIG 3513 + Essence F)
_ Blanc (Gunze H-11)
_ Jaune (Gunze H-4)
_ Rouge (Gunze H-23)
_ Alu (Prince August Air Metal 62)
_ Bronze Green (Humbrol 88)
_ Gris Amiral (Gunze H 32)

j'ai encore un peu de boulot dessus (reprise de pétouilles)

La soute à bombes :




_ Interior Green ( Real Color RC028)
_ Klir (pour isoler la peinture )
_ Washoklir Noir
_ Dry brush en Interior Green (Humbrol 225)


Voici donc ou j'en suis ce matin , il y a encore pas mal de boulot avant de pouvoir refermer le fuselage .

@+mathieu

Jolies avancées et surtout du très beau boulot

Salut;

Longstreet a écrit:Jolies avancées et surtout du très beau boulot

merci François, mais il y a encore pas mal de taf (repiquage des détails , patine ... )

@+mathieu

Il avance vite et bien

Salut ;

Impala54 a écrit:Il avance vite et bien

merci pour ton commentaire

@+mathieu

C'est joli et méticuleux
merci pour les références de peintures ainsi que pour les trois liens, c'est une mine de trésors

Salut;

blindaille a écrit:C'est joli et méticuleux
merci pour les références de peintures ainsi que pour les trois liens, c'est une mine de trésors

Merci

De rien , je trouve normal de partager les infos documentaires quand on le peut (en respectant les règles du copyright ) et mes astuces  car c'est le but premier du forum .

@+mathieu

houaip, chouette peinture
et merci pour les liens
