1/48 - PZL P-23B Karas - Mirage Hobby
Salut tout le monde;
mon deuxième montage "fil rouge 2020" va donc porter sur la Carpe Dorée de chez PZL .
Un peu d'histoire :
Le Karas (Carpe dorée) était un avion de bombardement léger et de reconnaissance construit par la firme PZL de Varsovie qui est l’acronyme de Państwowe Zakłady Lotnicze (PZL – Département des Travaux d’Aviation)
La version P-23A fit son premier vol le 1er Avril 1934 mais le moteur Bristol Pegasus IIM2 (construit sous license en Pologne par la PZL ) de 670 cv manquant de puissance , celui fut remplacé par le nouveau Pegasus VIII de 720cv .
Le P-23 ne fut construit qu’à 250 exemplaires dont 40 P-23A . A la fin 1939 120 machines étaient détruites dont 67 du fait de l’action de l’ennemi .
Pour plus d’infos –> https://fr.wikipedia.org/wiki/PZL.23_Kara%C5%9B
La maquette Mirage Hobby :
Cette maquette qui est issue d’un moule datant de 2005 fut édité en 2006 par Mirage Hobby sous la référence 481305 .

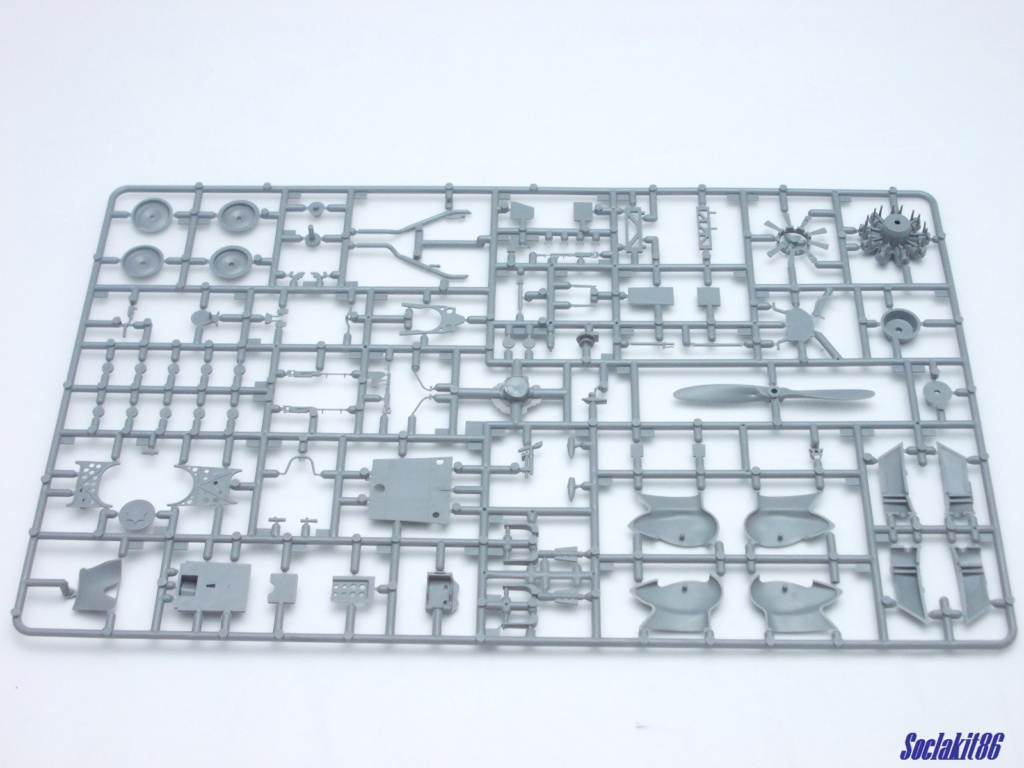

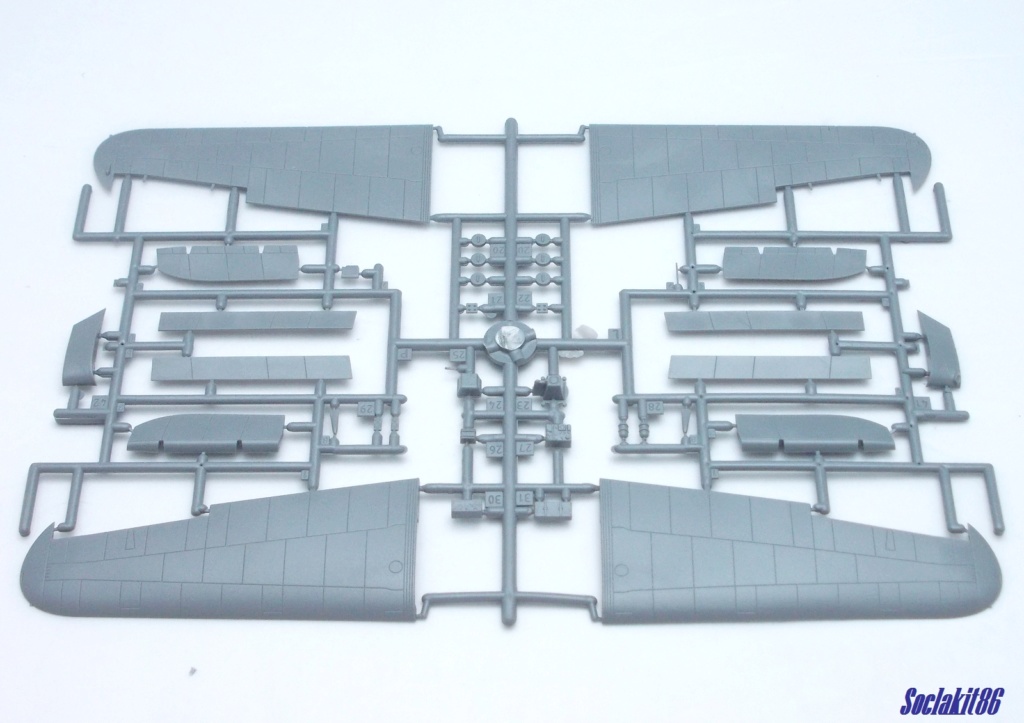

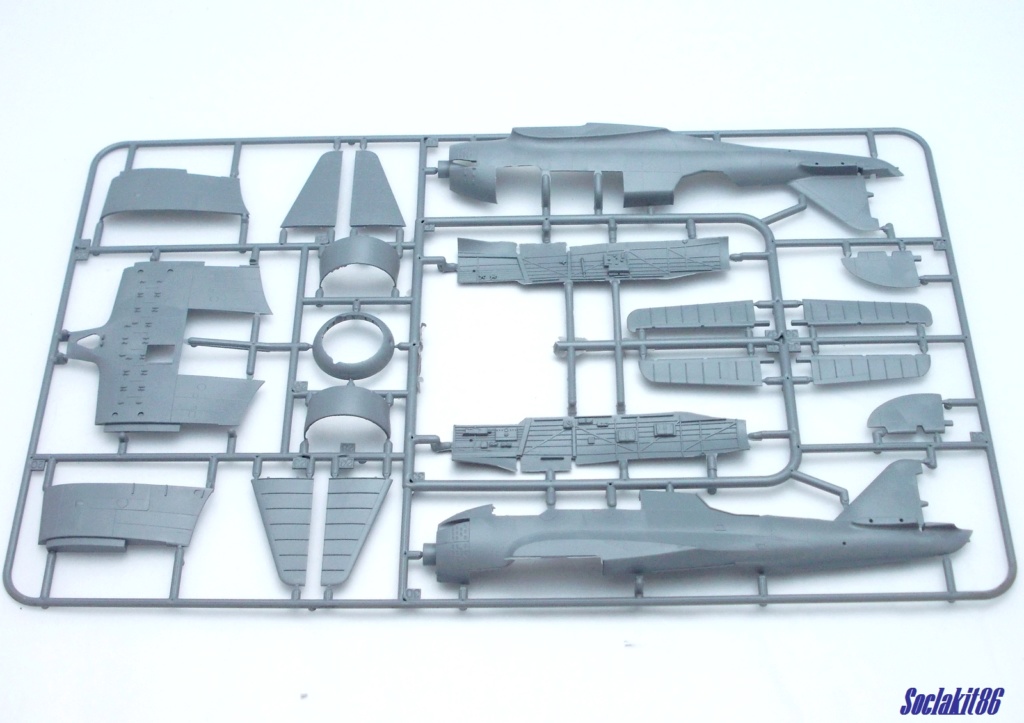

Celle ci se compose de 138 pièces plastiques ( transparentes incluses ) réparties sur 3 grappes grises et 1 transparente:
La planche de décals (imprimée par Techmod) nous offre 4 options de décoration :
Pour le montage de ce beau PZL P-23 B Karas , je m’appuierai sur la doc suivante:
et ces superbes vue en 3D trouvées je ne sais plus où sur la toile
@+mathieu
mon deuxième montage "fil rouge 2020" va donc porter sur la Carpe Dorée de chez PZL .
Un peu d'histoire :
Le Karas (Carpe dorée) était un avion de bombardement léger et de reconnaissance construit par la firme PZL de Varsovie qui est l’acronyme de Państwowe Zakłady Lotnicze (PZL – Département des Travaux d’Aviation)
La version P-23A fit son premier vol le 1er Avril 1934 mais le moteur Bristol Pegasus IIM2 (construit sous license en Pologne par la PZL ) de 670 cv manquant de puissance , celui fut remplacé par le nouveau Pegasus VIII de 720cv .
Le P-23 ne fut construit qu’à 250 exemplaires dont 40 P-23A . A la fin 1939 120 machines étaient détruites dont 67 du fait de l’action de l’ennemi .
Pour plus d’infos –> https://fr.wikipedia.org/wiki/PZL.23_Kara%C5%9B
La maquette Mirage Hobby :
Cette maquette qui est issue d’un moule datant de 2005 fut édité en 2006 par Mirage Hobby sous la référence 481305 .
Celle ci se compose de 138 pièces plastiques ( transparentes incluses ) réparties sur 3 grappes grises et 1 transparente:
La planche de décals (imprimée par Techmod) nous offre 4 options de décoration :
- PZL. 23B Karas White 5 (44,62), à Cracovie en 1939
- PZL. 23B Karas White 5 (44.211), à Sknilow en 1939, ville d’abord capturé par la Wehrmacht puis occupé par les Soviétiques après l’attaque de la Pologne
- PZL. 23B Karas White 1 (44. ??), à Varsovie-Okecie en 1938;
- PZL. 23B Karas white 9 (44. ??), capturé par la Wehrmacht à Cracovie-Rakowice en 1939.
Pour le montage de ce beau PZL P-23 B Karas , je m’appuierai sur la doc suivante:
- Wing Master n°55 (Novembre – Décembre 2006)
- Cocarde International n°7 (Août – Septembre 2019)
- Super Model n°24 (Volume 4 – 2009)
- Scale Aircraft Modelling de Juillet 2017
- Mushroom Model Magazine Special Orange Série n°8101
et ces superbes vue en 3D trouvées je ne sais plus où sur la toile
@+mathieu
Dernière édition par Soclakit86 le Dim 9 Oct 2022 - 21:20, édité 1 fois
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
bon montage
il a l'air chouette cet avion
il a l'air chouette cet avion
capitaine Conan- Membre du Cercle du Forum des Maquettistes
- Messages : 9294
Date d'inscription : 19/07/2015
Age : 52
Localisation : THIERVILLE / MEUSE
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Salut ;
Manu , oui c'est une belle maquette mais le montage de la gondole ventral est parait il plutôt coton à faire car celle ci est constituée d'une pièce à plier .

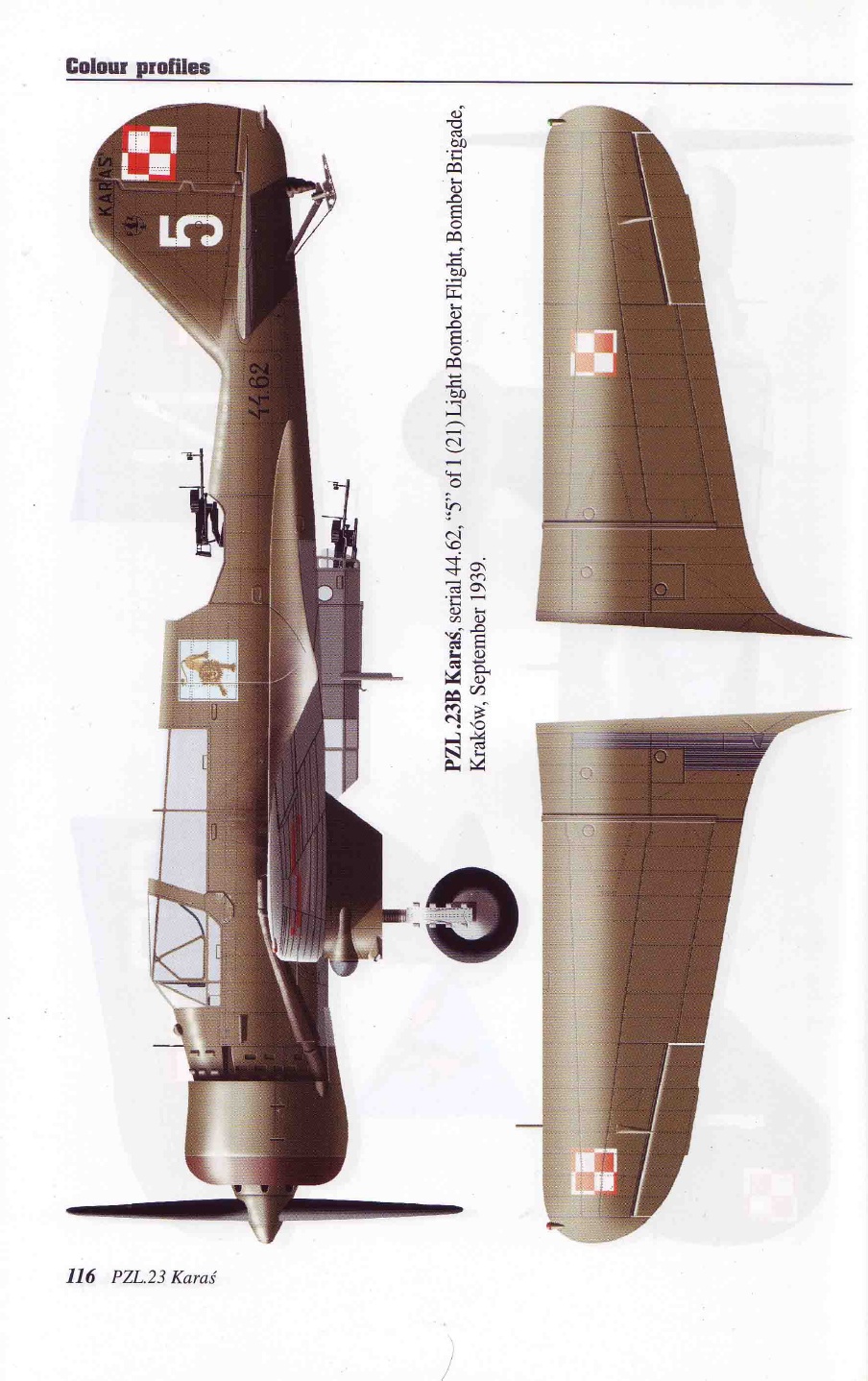

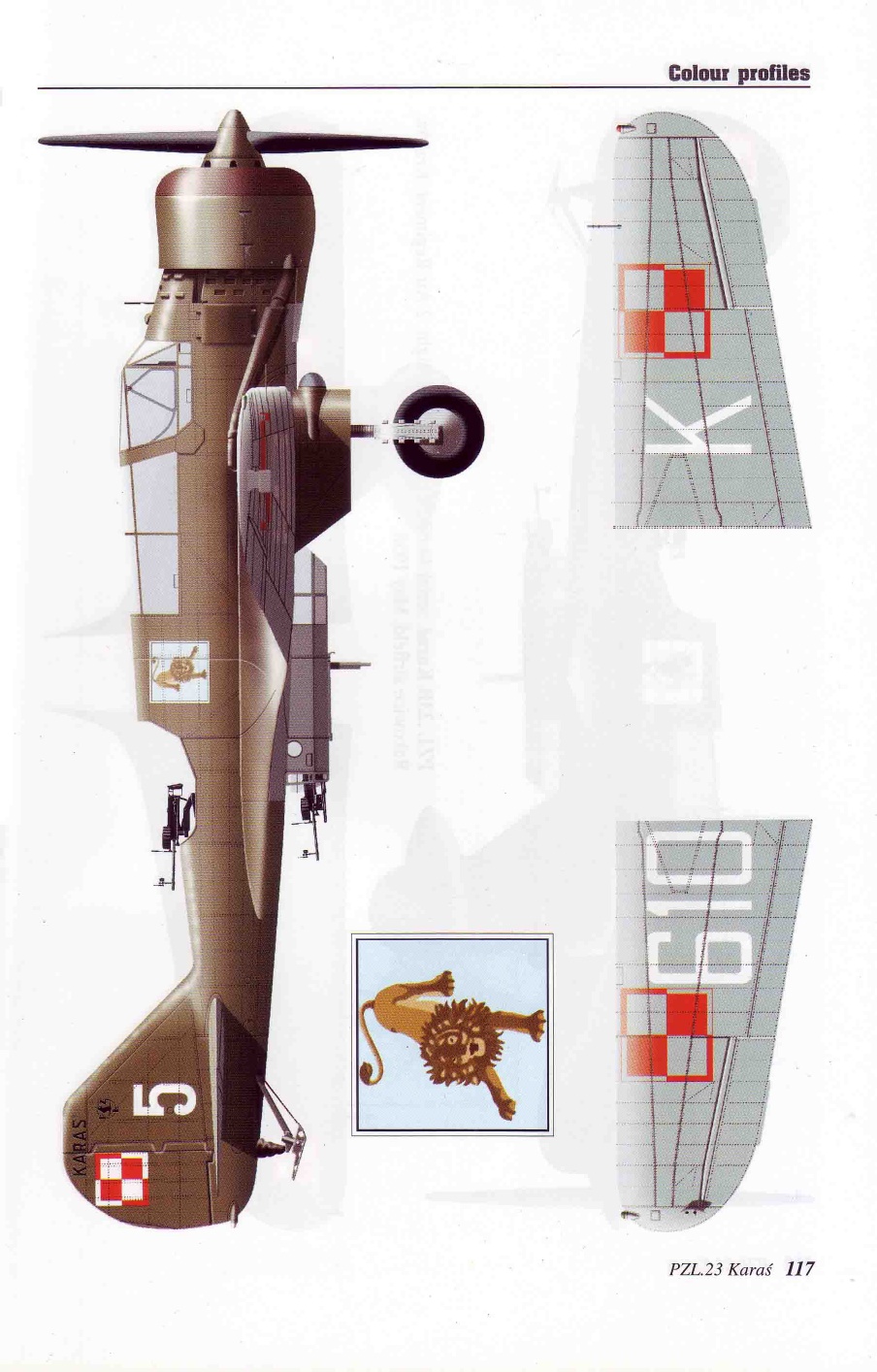

Pour la décoration, je penses faire celui de la 21 Eskadra Bombowa , II Dywizjon Bombowy Lekki (21 ème Escadrille de Bombardiers , 2 ème Division de Bombardiers Légers ) basé à Cracovie- Rakowiec en Septembre 1939 .
Cette machine numéro de série 44.62 codé "5 blanc" porte l’immatriculation K610 sous les ailes et serait la machine qui aurait effectuée le premier bombardement sur le territoire du III ème Reich de la seconde guerre mondiale le 2 Septembre 1939
Larguant 8 bombes de 50 kg sur une usine du complexe industriel Zinkweissfabrik Marthahütte C.T. Löbbecke GmbH situé au sud de la ville d'Ohlau (aujourd'hui Olawa en Basse Silésie ) entre 6h00 et 6h20 avec pour équipage l'aspirant Stefan Gebicki (observateur et chef de bord) , le caporal chef Waclaw Buczylko (pilote) et le caporal Teofila Gara (mitrailleur) lors d'une mission de reconnaissance .
L'équipage de ce Karas a eu de la chance car à quelques kilomètre à l'ouest de cette usine , se trouvait le terrain Stanowitz ou étaient basé les Bf 110 du ZG-76 ( en mission au dessus de la Pologne à ce moment là )
@+mathieu
capitaine Conan a écrit:bon montage
il a l'air chouette cet avion
Manu , oui c'est une belle maquette mais le montage de la gondole ventral est parait il plutôt coton à faire car celle ci est constituée d'une pièce à plier .
Pour la décoration, je penses faire celui de la 21 Eskadra Bombowa , II Dywizjon Bombowy Lekki (21 ème Escadrille de Bombardiers , 2 ème Division de Bombardiers Légers ) basé à Cracovie- Rakowiec en Septembre 1939 .
Cette machine numéro de série 44.62 codé "5 blanc" porte l’immatriculation K610 sous les ailes et serait la machine qui aurait effectuée le premier bombardement sur le territoire du III ème Reich de la seconde guerre mondiale le 2 Septembre 1939
Larguant 8 bombes de 50 kg sur une usine du complexe industriel Zinkweissfabrik Marthahütte C.T. Löbbecke GmbH situé au sud de la ville d'Ohlau (aujourd'hui Olawa en Basse Silésie ) entre 6h00 et 6h20 avec pour équipage l'aspirant Stefan Gebicki (observateur et chef de bord) , le caporal chef Waclaw Buczylko (pilote) et le caporal Teofila Gara (mitrailleur) lors d'une mission de reconnaissance .
L'équipage de ce Karas a eu de la chance car à quelques kilomètre à l'ouest de cette usine , se trouvait le terrain Stanowitz ou étaient basé les Bf 110 du ZG-76 ( en mission au dessus de la Pologne à ce moment là )
@+mathieu
Dernière édition par Soclakit86 le Lun 22 Juin 2020 - 11:26, édité 1 fois
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
chouette un polonais ce Cracovie !
bon montage Mathieu
bon montage Mathieu
fredo18- Membre du Cercle du Forum des Maquettistes
- Messages : 5936
Date d'inscription : 11/08/2019
Age : 60
Localisation : Ménétréol-sous-Sancerre (18)
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Salut ;
Fredo
@+mathieu
fredo18 a écrit:chouette un polonais ce Cracovie !
bon montage Mathieu
Fredo
@+mathieu
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Ce Zinc est magnifique ! je l'ai commencé il y a ..............
va peut être falloir que je finisse !
https://www.lesmaquettistes.com/t1406-pzl-p-23b-karas-mirage-1-48
va peut être falloir que je finisse !
https://www.lesmaquettistes.com/t1406-pzl-p-23b-karas-mirage-1-48
Longstreet- Membre du Cercle du Forum des Maquettistes
- Messages : 15129
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Tu as combien "d'en cours" Mathieu?
fouga53- Membre du Cercle du Forum des Maquettistes
- Messages : 8400
Date d'inscription : 23/11/2013
Age : 71
Localisation : Saint ARNAC - 66220
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Salut tout le monde;
je ne te jetterai pas la pierre François , j'en ai pas mal qui sont en plan aussi
beaucoup trop sans doute , mais quand je bute sur un truc ou que la lassitude vient, je préfère passer à un autre montage que tout foirer .
Résultat , il y a des années ou je ne termine qu'une ou de montage et d'autres une douzaine voir plus
@+mathieu
Longstreet a écrit:Ce Zinc est magnifique ! je l'ai commencé il y a ..............
va peut être falloir que je finisse !
https://www.lesmaquettistes.com/t1406-pzl-p-23b-karas-mirage-1-48
je ne te jetterai pas la pierre François , j'en ai pas mal qui sont en plan aussi
fouga53 a écrit:Tu as combien "d'en cours" Mathieu?
beaucoup trop sans doute , mais quand je bute sur un truc ou que la lassitude vient, je préfère passer à un autre montage que tout foirer .
Résultat , il y a des années ou je ne termine qu'une ou de montage et d'autres une douzaine voir plus
@+mathieu
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Dernière édition par Soclakit86 le Dim 21 Nov 2021 - 8:26, édité 1 fois
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
J'aime bien son coté désuet, son montage m'a l'air assez complexe. Je pense que tu vas nous sortir une jolie maquette
blindaille- Membre du Cercle du Forum des Maquettistes
- Messages : 6928
Date d'inscription : 10/11/2017
Age : 64
Localisation : Châlons / Champagne 51
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Salut ;
moi aussi j'aime bien son côté rustique .
Je vais faire au mieux , mais il n'y a pas de raison que je me foire car la base est saine.
@+mathieu
blindaille a écrit:J'aime bien son coté désuet, son montage m'a l'air assez complexe. Je pense que tu vas nous sortir une jolie maquette
moi aussi j'aime bien son côté rustique .
Je vais faire au mieux , mais il n'y a pas de raison que je me foire car la base est saine.
@+mathieu
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Je te souhaite un bon montage
Impala54- Membre du Cercle du Forum des Maquettistes
- Messages : 9755
Date d'inscription : 24/03/2019
Age : 65
Localisation : toulois
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Salut;
Pour l'instant je suis plongé dans la doc et les tableaux de conversion pour les peintures .
@+mathieu
Impala54 a écrit:Je te souhaite un bon montage
Pour l'instant je suis plongé dans la doc et les tableaux de conversion pour les peintures .
@+mathieu
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Salut tout le monde;

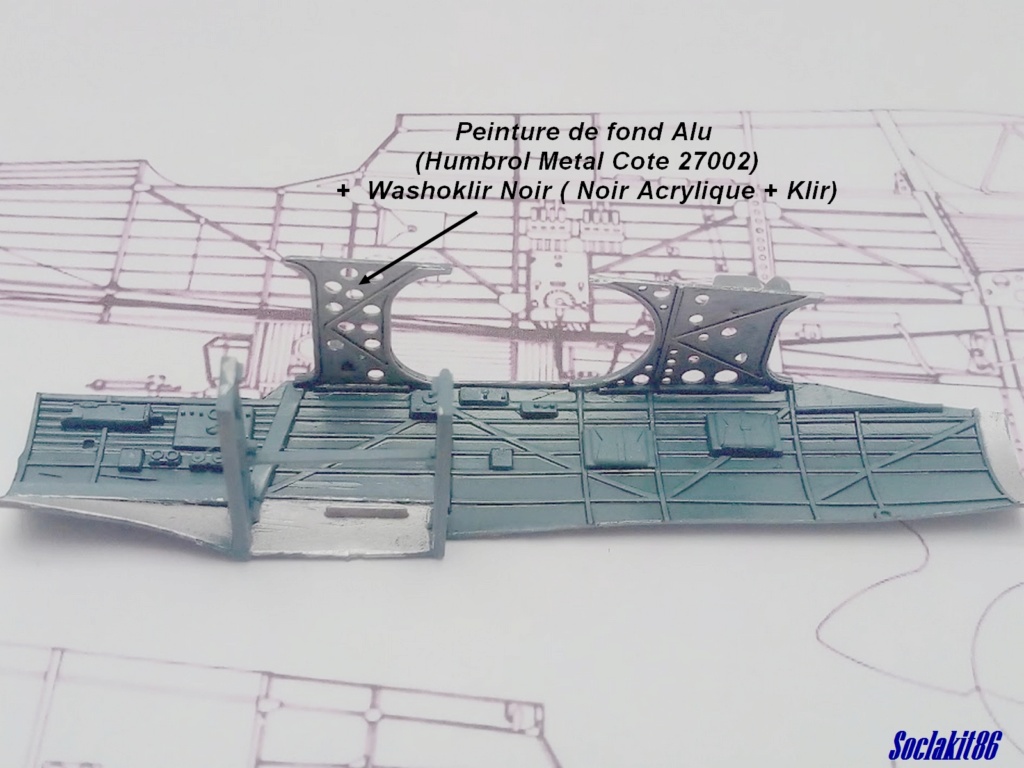

j'ai un petit peu avancé sur le cockpit de la carpe dorée .
J'ai ajouté la structure interne manquant entre la verrière et le poste du mitrailleur arrière .
La teinte des intérieurs de Karas est encore aujourd'hui sujette à caution, j'ai pris le parti de suivre la notice Mirage Hobby mais en partant d'une teinte un poil plus clair car elle sera assombrie par les jus .
J'ai donc passé une couche de PRU Blue (Vallejo Model Air 71.109) sur laquelle j'ai passé un washoklir noir dans les creux pour faire ma mise en volume .
Les parties métalliques sont quand à elle faites avec de l'alu Metal Cote 27002
La fermeture du fuselage est encore loin mais je ne suis pas mécontent du résultat pour l'instant .
@+mathieu
j'ai un petit peu avancé sur le cockpit de la carpe dorée .
J'ai ajouté la structure interne manquant entre la verrière et le poste du mitrailleur arrière .
La teinte des intérieurs de Karas est encore aujourd'hui sujette à caution, j'ai pris le parti de suivre la notice Mirage Hobby mais en partant d'une teinte un poil plus clair car elle sera assombrie par les jus .
J'ai donc passé une couche de PRU Blue (Vallejo Model Air 71.109) sur laquelle j'ai passé un washoklir noir dans les creux pour faire ma mise en volume .
Les parties métalliques sont quand à elle faites avec de l'alu Metal Cote 27002
La fermeture du fuselage est encore loin mais je ne suis pas mécontent du résultat pour l'instant .
@+mathieu
Dernière édition par Soclakit86 le Dim 21 Nov 2021 - 8:28, édité 1 fois
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
très chouette
dakota59- Les copains du forum
- Messages : 5465
Date d'inscription : 18/01/2018
Age : 60
Localisation : halluin 59250
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
....cette maquette devrait être magnifique... cet avion monomoteur semblait assez gros il me semble... je reste en observation pour la suite , bon courage Mathieu .
Cordialement . Pierrot .
Cordialement . Pierrot .
pierrot- Membre du Cercle du Forum des Maquettistes
- Messages : 3460
Date d'inscription : 06/05/2020
Age : 76
Localisation : 74/77/79
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Belle avancée
Impala54- Membre du Cercle du Forum des Maquettistes
- Messages : 9755
Date d'inscription : 24/03/2019
Age : 65
Localisation : toulois
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Beau montage en cours.
Bravo.
Eric
Bravo.
Eric
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7105
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Magnifique travail sur les flancs de la carlingue
On croirait que c'est moulé d'origine, tant c'est parfait
On croirait que c'est moulé d'origine, tant c'est parfait
lucsimonsaive- Membre du Cercle du Forum des Maquettistes
- Messages : 3970
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Salut tout le monde;
Denis
Pierrot
La maquette fait 29 cm d'envergure par 20 cm de long .
@+mathieu
dakota59 a écrit:très chouette
Denis
pierrot a écrit:....cette maquette devrait être magnifique... cet avion monomoteur semblait assez gros il me semble... je reste en observation pour la suite , bon courage Mathieu .
Cordialement . Pierrot .
Pierrot
La maquette fait 29 cm d'envergure par 20 cm de long .
Impala54 a écrit:Belle avancée
@+mathieu
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Salut ;
Eric
Luc
le secret pour que le fil étiré soit bien intégré au plastique , c'est de le coller à la colle extra fluide (ou au Trichloréthylène ) puis bien le plaqué en appuyant dessus avec une pince à épiler ou un manche de pinceau . Ensuite je repasse un coup de trichloréthylène par capillarité pour combler le joint entre le fil d'étiré et le plastique de la maquette .
@+mathieu
MISF a écrit:Beau montage en cours.
Bravo.
Eric
Eric
lucsimonsaive a écrit:Magnifique travail sur les flancs de la carlingue
On croirait que c'est moulé d'origine, tant c'est parfait
Luc
le secret pour que le fil étiré soit bien intégré au plastique , c'est de le coller à la colle extra fluide (ou au Trichloréthylène ) puis bien le plaqué en appuyant dessus avec une pince à épiler ou un manche de pinceau . Ensuite je repasse un coup de trichloréthylène par capillarité pour combler le joint entre le fil d'étiré et le plastique de la maquette .
@+mathieu
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Superbe boulot
Bonne continuation
Bonne continuation
Pat One- Membre du Cercle du Forum des Maquettistes
- Messages : 4039
Date d'inscription : 06/11/2017
Age : 51
Localisation : Mourmelon Le Grand 51
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
C'est du très beau maquettisme, Mathieu. J'aime bien ta technique du Washoklir !
_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !
Plastiquement Votre -----------
Fr@ncis
polnagaillot- Membre du Cercle du Forum des Maquettistes
- Messages : 17194
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne
Re: 1/48 - PZL P-23B Karas - Mirage Hobby
Salut tout le monde;
Christophe
oui, c'est bien plus précis qu'un simple jus car le jus est souvent bu par la peinture et ne se met pas dans les recoins comme le washoklir.
Le washoklir est en plus bien plus rapide à réaliser et mettre en oeuvre
@+mathieu
Pat One a écrit:Superbe boulot
Bonne continuation
Christophe
polnagaillot a écrit:C'est du très beau maquettisme, Mathieu. J'aime bien ta technique du Washoklir !
oui, c'est bien plus précis qu'un simple jus car le jus est souvent bu par la peinture et ne se met pas dans les recoins comme le washoklir.
Le washoklir est en plus bien plus rapide à réaliser et mettre en oeuvre
@+mathieu
Page 1 sur 2 • 1, 2
Sujets similaires
» 1/48 PZL P 23b Karas : Mirage
» 1/72 - Mirage F1B - Special hobby
» *1/72 Mirage F1 B Special Hobby
» * 1/72 "Kubus" - Mirage Hobby - .
» 1/72 - Mirage F1 - Special hobby, Heller
» 1/72 - Mirage F1B - Special hobby
» *1/72 Mirage F1 B Special Hobby
» * 1/72 "Kubus" - Mirage Hobby - .
» 1/72 - Mirage F1 - Special hobby, Heller
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
Aujourd'hui à 22:13 par laurent
» Volkswagen T3 Camper Revell 1/25
Aujourd'hui à 22:10 par laurent
» 1/32 MIG 3 trumpeter
Aujourd'hui à 21:47 par blindaille
» 1/10 - buste de pilote des Tigres Volants - Young Miniatures
Aujourd'hui à 19:37 par Tamtech
» Fil Rouge 2024 1/35 Guerre d'Hiver Russo Finlandaise en Carélie T-28 L10 Model 1938 Hobby Boss et ICM.
Aujourd'hui à 18:51 par Soclakit86
» 1/35 VBL Tiger Model
Aujourd'hui à 18:40 par Tamtech
» 1/72 SE 210 Caravelle Mach 2
Aujourd'hui à 18:36 par Tamtech
» 1/35 - H35 - HOTCHKISS - HELLER REF 81323 - Montage MISF
Aujourd'hui à 11:21 par fouga53
» *1/48 SO-4050 Vautour II A Hi Tech
Aujourd'hui à 9:53 par JC DOC5
» 1/24 Ford GT40 Revell
Aujourd'hui à 8:01 par algeor
» 1/35 Austin "Tilly" 10hp Tamiya
Aujourd'hui à 6:12 par charret patrick
» 1/48 Breguet 693 Fonderie Miniature (montage)
Aujourd'hui à 6:10 par charret patrick
» * 1/35° Sherman Tamiya
Aujourd'hui à 6:03 par charret patrick
» 1/18 CYCLO PEUGEOT 103 SP 1ère version PrintMyRide.fr Réf 23002
Aujourd'hui à 0:25 par JEF37
» 1/48 CURTISS P-40 B MONOGRAM
Hier à 22:23 par MISF
» 3D - IMPRESSION - REALISATION - CHAR RUSSE KV1 - 1/16
Hier à 21:29 par Impala54
» Neufgrange 27-04
Hier à 21:27 par Impala54
» Koolhoven FK-58 1/48 planet model.
Hier à 18:16 par loutch
» FIL ROUGE 24 - 1/72 - CAMPINI CAPRONI - DELTA2
Hier à 17:36 par morfredus
» fil rouge 2024 1/72 Somua S35 S.Model
Hier à 17:20 par TontonCharli
