CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
+4
Pat One
fredo18
Allwings
MISF
8 participants
Page 1 sur 1
CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Toujours dans le but de faire connaître le logiciel Thinkercad et inciter certains membres à faire le pas, je vous propose cette fois-ci la conception du support de mitrailleuse lourde M2 cal 50. Ce support permet de monter cette mitrailleuse à la base du canon du char. Sa ligne de tir suit la ligne du tir du canon.
Il était facilement démontable (tenu sur une base primaire). Il suffisait de deviser deux boulons.
L'ensemble mitrailleuse et les pièces de maintien sont rarement visibles de près. De ce fait, j'ai très peu de documentation et les photographies que je possède sont frappées par des droits d'auteurs.
Le support fourni par Lindberg n'est pas très fidèle. De ce fait, je joins l'utile à l'agréable en vous présentant cette élaboration de pièce en 3D, puis en impression 3D.
Le premier dessin n'est qu'une ébauche sans idée d'échelle ou de côte. Le but de cette présentation sera de faire cette pièce par étape à partir de rien, en plusieurs étapes.
Il s'agit d'un dessin technique, qui aboutira à une construction métallique, comme dans la réalité. Tout simplement.
Bonnes maquettes
Eric
Il était facilement démontable (tenu sur une base primaire). Il suffisait de deviser deux boulons.
L'ensemble mitrailleuse et les pièces de maintien sont rarement visibles de près. De ce fait, j'ai très peu de documentation et les photographies que je possède sont frappées par des droits d'auteurs.
Le support fourni par Lindberg n'est pas très fidèle. De ce fait, je joins l'utile à l'agréable en vous présentant cette élaboration de pièce en 3D, puis en impression 3D.
Le premier dessin n'est qu'une ébauche sans idée d'échelle ou de côte. Le but de cette présentation sera de faire cette pièce par étape à partir de rien, en plusieurs étapes.
Il s'agit d'un dessin technique, qui aboutira à une construction métallique, comme dans la réalité. Tout simplement.
Bonnes maquettes
Eric
Dernière édition par MISF le Lun 7 Nov 2022 - 5:48, édité 2 fois
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
En bon écolier, je m'installe pour prendre des notes.
_________________
A bientôt.
Alain
Allwings- Membre du Cercle du Forum des Maquettistes
- Messages : 11168
Date d'inscription : 14/11/2013
Age : 65
Localisation : France
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
toujours intéressant à suivre!
j'ai fais un premier pas, j'ai été sur le site Thinkercad, bon c'est sympa, maintenant va falloir voir et comme l'informatique c'est pas mon fort !!
j'ai fais un premier pas, j'ai été sur le site Thinkercad, bon c'est sympa, maintenant va falloir voir et comme l'informatique c'est pas mon fort !!
fredo18- Membre du Cercle du Forum des Maquettistes
- Messages : 5936
Date d'inscription : 11/08/2019
Age : 60
Localisation : Ménétréol-sous-Sancerre (18)
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Bah... Lindberg, koua !MISF a écrit:Le support fourni par Lindberg n'est pas très fidèle.
Invité- Invité
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
allwings a écrit:En bon écolier, je m'installe pour prendre des notes.
Bonsoir Alain.
Merci pour ta visite.
Si comme Frédo, tu fais le pas, c'est super.
Je vais faire en sorte que cette présentation soit la plus didactique possible et très simple à reproduire.
Cela te donnera des bases pour te familiariser avec de logiciel.
A plus.
Eric
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
fredo18 a écrit:toujours intéressant à suivre!
j'ai fais un premier pas, j'ai été sur le site Thinkercad, bon c'est sympa, maintenant va falloir voir et comme l'informatique c'est pas mon fort !!
Bonjour Frédéric.
Merci pour ta visite. Je suis sensible à ta démarche et ta première approche avec le logiciel.
Comme je l'ai indiqué à Alain, puisqu'un ou plusieurs membres sont intéressés, ce montage sera un véritable pas à pas.
Je te propose de refaire ce que je fais. Pour rendre l'aspect du travail plus réaliste, on doit penser comme si nous allions fabriquer la pièce avec de vrais matériaux.
Je suis à ta disposition pour toute question.
A plus.
Eric
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
sletch a écrit:Bah... Lindberg, koua !MISF a écrit:Le support fourni par Lindberg n'est pas très fidèle.
Bonsoir Frédéric.
Merci pour ta visite. Lindberg est une très vieille marque. On peut lui pardonner bien des choses.
A plus.
Eric
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Pour être au plus proche de cette réalisation, je mets en parallèle les morceaux de ferraille nécessaires et le projet.
Mon problème est de connaître les dimensions des pièces nécessaires.
J'ai besoin d'un rail acier d'environ 50 mm par 50 mm et d'une épaisseur de 4 mm.
d'un tube acier de 30 mm de diamètres et 4 mm d'épaisseur.
d'un fer plat en acier de 30 mm de large pour 4 mm d'épaisseur

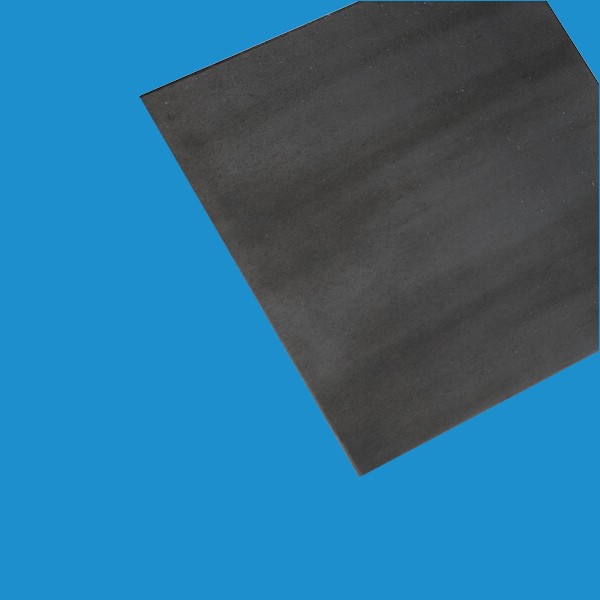

Une portion de tôle d'acier d'une épaisseur de 6 mm.
et un boulon avec rondelle (19 - 12 mm)
La première étape consiste à connaître certaines dimensions, notamment la longueur de l'entraxe pour le maintien de la mitrailleuse sur sont support.

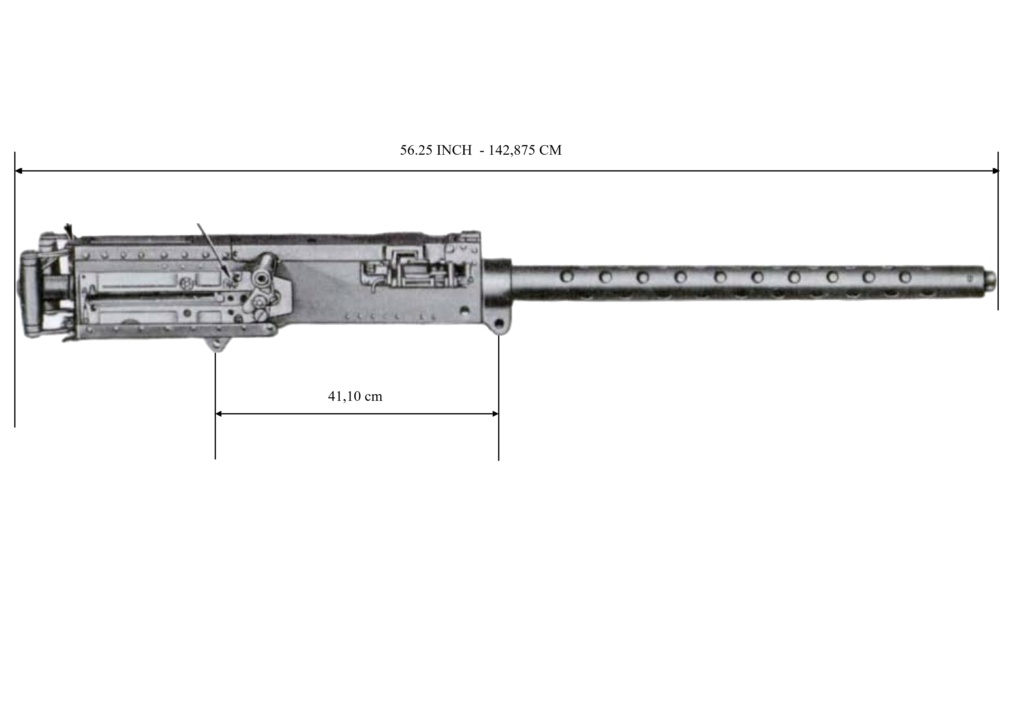

Comme toujours un dessin. La longueur de la browning M2 est de 56.25 inch.
Je trouve un entraxe de 41 cm environ.
Bonnes maquettes.
Eric
Mon problème est de connaître les dimensions des pièces nécessaires.
J'ai besoin d'un rail acier d'environ 50 mm par 50 mm et d'une épaisseur de 4 mm.
d'un tube acier de 30 mm de diamètres et 4 mm d'épaisseur.
d'un fer plat en acier de 30 mm de large pour 4 mm d'épaisseur
Une portion de tôle d'acier d'une épaisseur de 6 mm.
et un boulon avec rondelle (19 - 12 mm)
La première étape consiste à connaître certaines dimensions, notamment la longueur de l'entraxe pour le maintien de la mitrailleuse sur sont support.
Comme toujours un dessin. La longueur de la browning M2 est de 56.25 inch.
Je trouve un entraxe de 41 cm environ.
Bonnes maquettes.
Eric
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
En plus de la résine, il travail le métal.
C'est un homme à tous faire.
Bonne continuation
C'est un homme à tous faire.
Bonne continuation
Pat One- Membre du Cercle du Forum des Maquettistes
- Messages : 4039
Date d'inscription : 06/11/2017
Age : 51
Localisation : Mourmelon Le Grand 51
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Pour info, j'ai commencé à regarder ton logiciel Thinkercad, c'est intéressant
Pat One- Membre du Cercle du Forum des Maquettistes
- Messages : 4039
Date d'inscription : 06/11/2017
Age : 51
Localisation : Mourmelon Le Grand 51
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Pat One a écrit:Pour info, j'ai commencé à regarder ton logiciel Thinkercad, c'est intéressant
Bonjour Christophe.
Merci pour cette information et ta démarche. Je vais présenter la première étape de la création. Tu peux essayer de reprendre la création de la première pièce.
En cas de difficulté, n'hésites pas à me contacter.
A plus.
Eric
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Pat One a écrit:Pour info, j'ai commencé à regarder ton logiciel Thinkercad, c'est intéressant
je fais de même et ma remarque est la même ! très intéressant !!
ça donne envie de se lancer
bonne suite pour ton support
fredo18- Membre du Cercle du Forum des Maquettistes
- Messages : 5936
Date d'inscription : 11/08/2019
Age : 60
Localisation : Ménétréol-sous-Sancerre (18)
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
fredo18 a écrit:Pat One a écrit:Pour info, j'ai commencé à regarder ton logiciel Thinkercad, c'est intéressant
je fais de même et ma remarque est la même ! très intéressant !!
ça donne envie de se lancer
bonne suite pour ton support
Bonjour Fredo.
Merci pour ta visite et ta remarque.
Il te reste à faire le pas pour faire le pas à pas que j'ai présenté. Si tu as besoin, tu peux me contacter pour t'aider.
A plus.
Eric
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Longstreet- Membre du Cercle du Forum des Maquettistes
- Messages : 15129
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
comme François je retourne jouer aux billes
J’en suis sur le c.. quand je vois ta maîtrise
respect Eric
J’en suis sur le c.. quand je vois ta maîtrise
respect Eric
Invité- Invité
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Je repars avec mon TI67 et son support de mitrailleuse.
Puisque la rubrique 3D existe, je ne vais plus faire de pas à pas sur ce modèle dans ce post.
Cette pièce sera reprise dans la rubrique 3D.
La première impression n'est pas toujours la bonne.

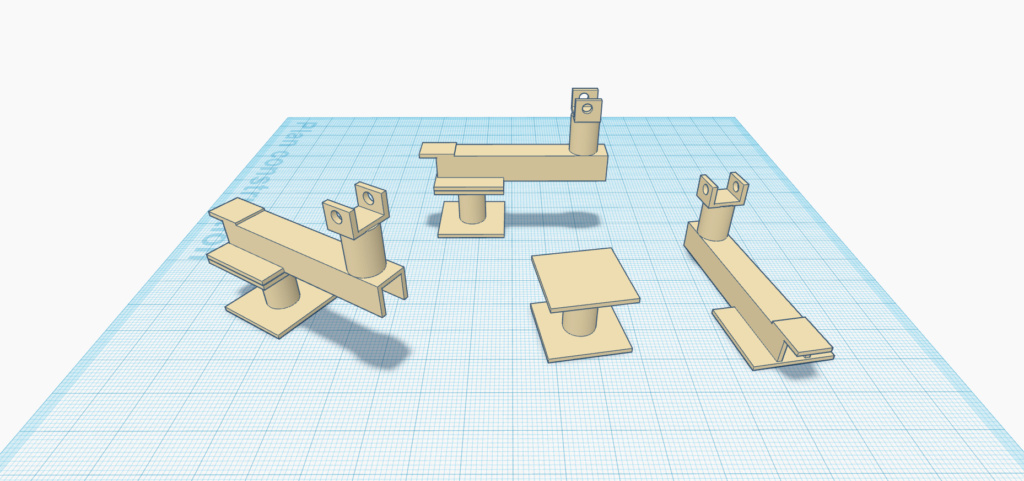

Voici la première sortie de pièce à l'impression, Nous sommes dans une grande finesse de matière, à tel point que je vais reprendre certaines portions en les épaississant.
Je dois reprendre la forme à ce niveau en augmentant le nombre de supports.
J'ai oublié de mettre des supports à ce niveau. Cela a engendré une absence de matière.
Le support par rapport à une pièce de 1 centime.
C'est tellement fin que la résine casse, en l'effleurant d'un doigt.
Tout sera repris demain.
Bonnes maquettes.
Eric
Puisque la rubrique 3D existe, je ne vais plus faire de pas à pas sur ce modèle dans ce post.
Cette pièce sera reprise dans la rubrique 3D.
La première impression n'est pas toujours la bonne.
Voici la première sortie de pièce à l'impression, Nous sommes dans une grande finesse de matière, à tel point que je vais reprendre certaines portions en les épaississant.
Je dois reprendre la forme à ce niveau en augmentant le nombre de supports.
J'ai oublié de mettre des supports à ce niveau. Cela a engendré une absence de matière.
Le support par rapport à une pièce de 1 centime.
C'est tellement fin que la résine casse, en l'effleurant d'un doigt.
Tout sera repris demain.
Bonnes maquettes.
Eric
Dernière édition par MISF le Dim 6 Nov 2022 - 5:11, édité 1 fois (Raison : Ajout mot)
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7104
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Bravo Eric, c'est super, avec la 3D tu obtiens exactement ce que tu veux !!! c'est propre et net l'impression 3D résine !!
bonne continuation !
bonne continuation !
JEF37- Membre du Cercle du Forum des Maquettistes
- Messages : 5482
Date d'inscription : 24/10/2022
Age : 57
Localisation : Fondettes ( 37 )
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Le résultat est superbe, mais côté conception pour moi c'est du chinois
.
.
Re: CONCEPTION 3D - SUPPORT MITRAILLEUSE LOURDE M2 CAL 50 - ISRAELI TANK TI67 - FORMES SIMPLES (FINI PAGE 1)
Que dire? Ah si; t'est trop fort, Eric!
_________________
A bientôt.
Alain
Allwings- Membre du Cercle du Forum des Maquettistes
- Messages : 11168
Date d'inscription : 14/11/2013
Age : 65
Localisation : France
Bonsoir
Je te dis un grand bravo pour tout le travail que tu fournis sur le forum
charret patrick- Membre du Cercle du Forum des Maquettistes
- Messages : 5317
Date d'inscription : 29/02/2016
Age : 64
Longstreet- Membre du Cercle du Forum des Maquettistes
- Messages : 15129
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )
Sujets similaires
» CONCEPTION 3D - BARRIERE BETONNEE CHEKPOINT - FORMES SIMPLES(fini page 1)
» CONCEPTION 3D - ABRI BETONNE CHECKPOINT - LIBAN - FORMES SIMPLES (fini page 1)
» 1/35 TI-67 ISRAELI TANK - LINDBERG - 1-35
» 1/72 MB 152 C1 - HELLER 1/72 - MONTAGE PAS A PAS (fini page 13)
» 1/10 NSU TT - TAMIYA RC - CHASSIS M-05 (FINI PAGE 4)
» CONCEPTION 3D - ABRI BETONNE CHECKPOINT - LIBAN - FORMES SIMPLES (fini page 1)
» 1/35 TI-67 ISRAELI TANK - LINDBERG - 1-35
» 1/72 MB 152 C1 - HELLER 1/72 - MONTAGE PAS A PAS (fini page 13)
» 1/10 NSU TT - TAMIYA RC - CHASSIS M-05 (FINI PAGE 4)
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
Aujourd'hui à 8:01 par algeor
» 1/35 - H35 - HOTCHKISS - HELLER REF 81323 - Montage MISF
Aujourd'hui à 6:21 par charret patrick
» 1/35 Austin "Tilly" 10hp Tamiya
Aujourd'hui à 6:12 par charret patrick
» 1/48 Breguet 693 Fonderie Miniature (montage)
Aujourd'hui à 6:10 par charret patrick
» 1/10 - buste de pilote des Tigres Volants - Young Miniatures
Aujourd'hui à 6:06 par charret patrick
» * 1/35° Sherman Tamiya
Aujourd'hui à 6:03 par charret patrick
» 1/18 CYCLO PEUGEOT 103 SP 1ère version PrintMyRide.fr Réf 23002
Aujourd'hui à 0:25 par JEF37
» Fil Rouge 2024 - 1/24 Autobus Parisien TN6 C2 - Heller
Hier à 23:21 par morfredus
» 1/48 CURTISS P-40 B MONOGRAM
Hier à 22:23 par MISF
» 1/32 MIG 3 trumpeter
Hier à 22:20 par MISF
» 3D - IMPRESSION - REALISATION - CHAR RUSSE KV1 - 1/16
Hier à 21:29 par Impala54
» Neufgrange 27-04
Hier à 21:27 par Impala54
» Volkswagen T3 Camper Revell 1/25
Hier à 19:52 par MISF
» Koolhoven FK-58 1/48 planet model.
Hier à 18:16 par loutch
» 1/72 SE 210 Caravelle Mach 2
Hier à 17:42 par André Bédouret
» FIL ROUGE 24 - 1/72 - CAMPINI CAPRONI - DELTA2
Hier à 17:36 par morfredus
» fil rouge 2024 1/72 Somua S35 S.Model
Hier à 17:20 par TontonCharli
» * fil rouge 2024 1/72 Hotchkiss H35 First to Fight terminé
Hier à 11:15 par SOLEIL ROYAL
» FIL ROUGE 24 - 1/72 - MARTIN B-57B CANBERRA - ITALERI
Ven 26 Avr 2024 - 14:52 par fouga53
» *1/24 Renault taxi Type AG - Heller -
Ven 26 Avr 2024 - 1:07 par morfredus
