3D - CONCEPTION - BOUCHON DE RESERVOIR BUGGY RENAULT MEGANE - AERO 400 (fini page 1)

Bonjour à tous.

Curieux des possibilités d'une impression 3D très petite, je me suis lancé dans la conception du bouchon de réservoir du Buggy présenté par Jean-Luc.

Premier travail, la recherche de documentation. J'ai connu une très grosse déception, cal il n'y pas grand-chose sur le véhicule et encore moins sur les détails. les véhicules de rallye raid semblent délaissé.

J'ai néanmoins pu travailler avec une photographie fournie par Jean-Luc, assez précise pour avoir les détails du bouchon et retrouver sur l'internet des renseignements à son sujet.


Le bouchon pour une fois vu de près.
[Vous devez être inscrit et connecté pour voir cette image]

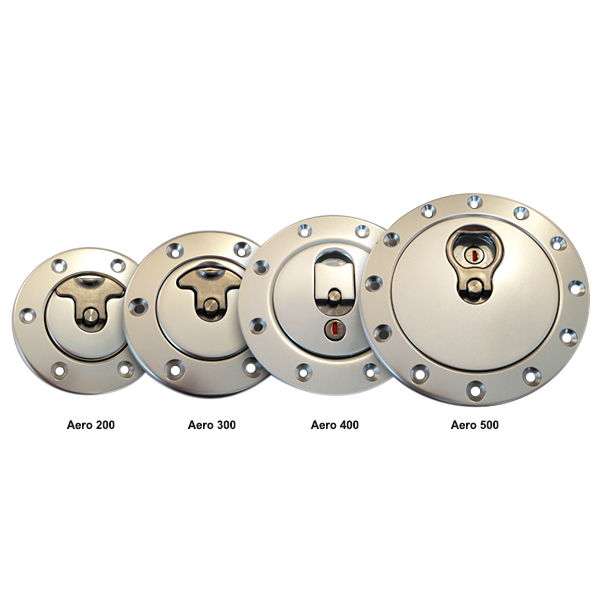

La série des bouchons commercialisés.
[Vous devez être inscrit et connecté pour voir cette image]

Le bouchon qui m'intéresse.
[Vous devez être inscrit et connecté pour voir cette image]

Les côtes du bouchon trouvés sur internet. Sans cela on travaille avec de l'approximatif.
[Vous devez être inscrit et connecté pour voir cette image]

Les dessins en 2D, nécessaire à la conception 3D
[Vous devez être inscrit et connecté pour voir cette image]

Le résultat final, après passage sur Tinkercad.
Le bouchon est à l'échelle 1. Celui entouré de vert est le bouchon à l'échelle 1/24 soit un diamètre de 5 mm. Je risque des surprises lors de l'impression 3D avec une pièce aussi petite.

[Vous devez être inscrit et connecté pour voir cette image]

Bonne 3D
Eric

:super

tu fais un super boulot
et je t’en remercie beaucoup
si je devais le dessiner la je te dis pas la cata

pour l’échelle tu pratiques comment
tu prends les côtes à l’échelle 1 que tu divises par 24
pour du 1/24 est-ce bien cela

c’est quoi la différence entre 2D et 3D

effectivement c’est tout petit 5mm
le principal c’est que tu n’ai pas de soucis à l’impression

merci de ton aide

Un nouveau sujet 3D très interessant !

Bon dessin et bons tirages 3D

JEF37 a écrit:Un nouveau sujet 3D très interessant !

Bon dessin et bons tirages 3D

Bonsoir Jean-François.
Merci pour ta visite et ton commentaire.
A plus.
Eric

Bonsoir Jean-Luc.
Merci pour ta visite, ton commentaire et tes questions.


"pour l’échelle tu pratiques comment
tu prends les côtes à l’échelle 1 que tu divises par 24
pour du 1/24 est-ce bien cela"

C'est tout à fait cela. Dans le cas présent le diamètre du bouchon est de 120 mm. Au 1/24 cela donne 5mm

"c’est quoi la différence entre 2D et 3D"

Pour faire simple, la 2D, c'est du dessin sur 2 axes (X/Y), sur un seul plan. La 3D, c'est sur 3 axes (X/Y/Z) et sur 3 plans.

A plus.
Eric

Comme toujours je reste ebahi devant la qualité obtenue à partir des sujets choisis!
T'es trop fort Eric!

bravo Eric

Bonjour à tous.

J'ai imprimé le bouchon de réservoir.

Voici le résultat après y avoir passé une couche de cire à patiner.

A l'oeil nu, l'aspect est très bien.
Avec la macro et l'éclairage, les petits défauts apparaissent. La pièce fait 5 mm de diamètre.

[Vous devez être inscrit et connecté pour voir cette image]

Bonnes 3D
Eric

super boulot Éric
sa va rendre super bien sur le buggy 🤩
faut pas que je me loupe quand je vais attaquer
je te remercie pour ton aide ta gentillesse ton temps et ta très grande maîtrise  de la 3D

et ben c'est superbe

Que de détails sur 5 mm.
C'est quand même formidable ces conceptions en 3D. Un vrai plus pour notre hobby... quand on a le talent pour le réaliser!

Bravo Eric pour ces belles pièces

Ta maitrise de la 3D me laisse sans voix ! ( surtout que j'ai arrêté de m'escrimer avec thinkercad je suis trop bête je n'y arrive pas )

magnifique, super pièces
