Echelles diverses FIL ROUGE 2023 - CUISINE ROULANTE MODELE 1917 3D + SCRATCH

Pour ce fil rouge 2023, après la création de la rubrique 3D, je pense que cette technologie ne doit pas être en reste et peut faire honneur au matériel civil et militaire français de 1900 à 1945.

Mon choix, c'est porté sur ce modèle. Je ne sais pas si elle a été créée en maquette. Mais, l'exercice est facile à faire en 3D. Il n'y a pas de courbe, de galbe. Ce ne sont que des formes simples. Nous sommes dans une construction rectiligne facilement gérable en dessin 2D et 3D.

Cela me permet ainsi de participer à ce fil rouge, tout en restant dans mon domaine de création 3D.



Bonnes maquettes.
Eric

Bien vu !!!

J' attend de voir ce que ça va donner tout ça sorti d' une imprimante 3D...

Ha voilà une super idée plutôt qu'une boîte toute faite..!

Beau projet

Je prends un fauteuil pour suivre.

Merci Dgé, Richard et Jean-François pour vos visites et vos commentaires.

Première trappe.





Bonnes maquettes.
Eric

Astucieuse, cette forme de participation au fil rouge!
Je te suis Eric.

super Eric !!
je suis assis confortablement pour suivre ton projet !!
la version (seconde guerre ) existe chez DES kit je crois, mais la version
premiere guerre j'ai jamais vu en kit !!
je vais me régaler !!

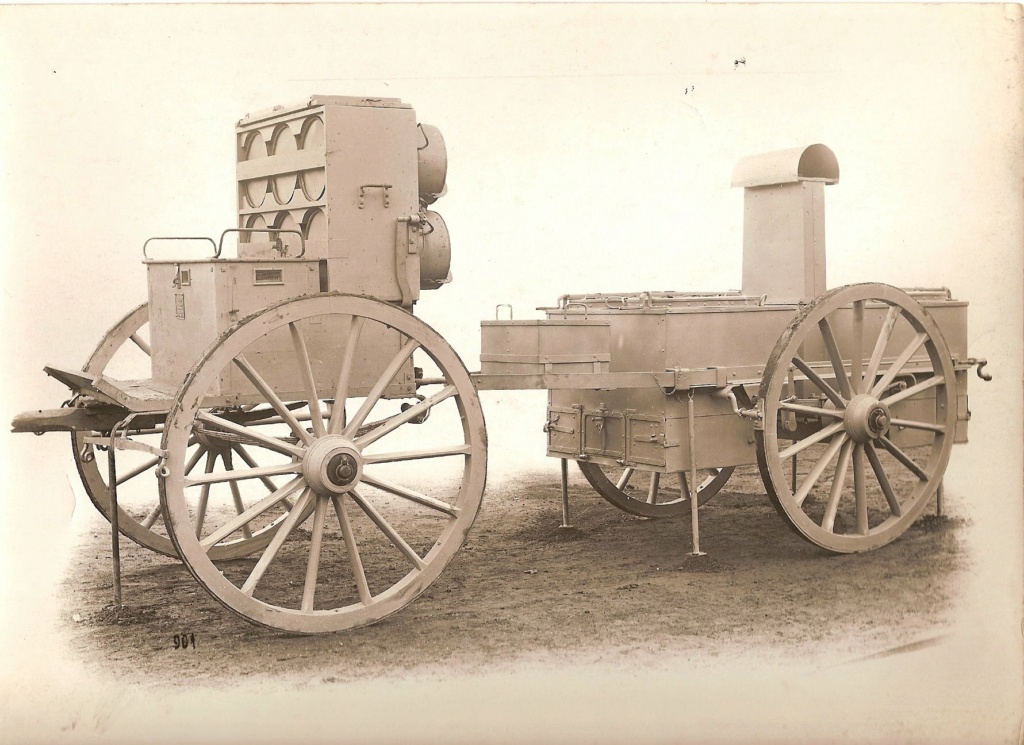

Une cuisine roulante mdle 17-19 système "Geneste Herscher"
se sera le premier modèle réglementaire
que voici une idée très intéressante

Je ne sais pas si tu as d'autres photos, mais au cas ou, il y a un décrochement au niveau de  la cheminée qui sépare les deux fourneaux
En attendant, je m'installe pour voir la suite

J'ai trouvé ça si tu veux





et plein d'autres sur /
[Vous devez être inscrit et connecté pour voir ce lien]

Là, il y a du temps à passer sur la conception...Mais quelle originalité !

Merci Alain, Frédéric, manu, Christophe et Francis pour l'accueil que vous réservez à cette future réalisation 3D.

Merci Christophe pour le lien et les photographies. J'ai déjà ce croquis, c'est sur celui-ci que je travaille.

Voici la première ébauche du moyeu.



Bonnes maquettes.
Eric

Suite porte sur ce coffre.



Voici mon interprétation de cette pièce sous thinkercad.



Il me reste à voir l'intérieur.

Bonne maquette.
A plus.
Eric

Il y'a du boulot, mais quelle bonne idée !
Bonne continuation....

Salut Eric c'est super ça comme idée !    Elle est à quelle échelle ?

Perwill a écrit:Il y'a du boulot, mais quelle bonne idée !
Bonne continuation....

Bonjour Willy,
Merci pour ta visite et ton commentaire.
Il me semble que ce type de matériel n'a pas été modélisé par un grand fabricant.
Il y a du travail, mais c'est passionnant.
A plus.
Eric

Philou a écrit:Salut Eric c'est super ça comme idée !    Elle est à quelle échelle ?

Bonjour Philou.
Merci pour ta visite et ta question.
Lorsque tu fais un dessin en 3D, tu peux choisir l'échelle qui te convient. Sur thinkercad, pour ce dessin, je suis au 1/10.
A plus.
Eric

La suite de la matinée.

Ce coffre n'a pas de couvercle.



Voici ce que cela donne sous thinkercad.



Bonnes maquettes.
Eric

MISF a écrit:

Philou a écrit:Salut Eric c'est super ça comme idée !    Elle est à quelle échelle ?

Bonjour Philou.
Merci pour ta visite et ta question.
Lorsque tu fais un dessin en 3D, tu peux choisir l'échelle qui te convient. Sur thinkercad, pour ce dessin, je suis au 1/10.
A plus.
Eric

Merci  beaucoup pour ton retour Eric , je suis formateur d'adultes & Solidworks c'est une bonne échelle après on peut adapter comme on veut !

Philou a écrit:

MISF a écrit:

Bonjour Philou.
Merci pour ta visite et ta question.
Lorsque tu fais un dessin en 3D, tu peux choisir l'échelle qui te convient. Sur thinkercad, pour ce dessin, je suis au 1/10.
A plus.
Eric

Merci  beaucoup pour ton retour Eric , je suis formateur d'adultes & Solidworks c'est une bonne échelle après on peut adapter comme on veut !

Salut Philou.
Merci pour ta réponse.
Moi, je suis bien loin de solidworks.
Doucement, mais surement.
A plus.
Eric

Solidworks est un super logiciel mais très cher , quand je vois ce que tu réalises alors sans problèmes avec lui !

Voici une des mes créations avec Solidworks

bien vu Eric cette entrée dans le fil rouge,

[quote="Philou"]Solidworks est un super logiciel mais très cher , quand je vois ce que tu réalises alors sans problèmes avec lui !



Bonsoir Philou.
Bravo pour ton dessin.Il est superbe. Tu peux l'insérer dans la rubrique dédiée 3D sur le forum.
Je ne suis pas à ce niveau.
De mon côté, je ne veux pas investir dans un logiciel à emploi payant. Je ne joue qu'avec les logiciels gratuits.
A plus.
Eric

Bonsoir Eric ,
Merci pour ton retour c'est un assemblage complet pour cette voiture châssis carrosserie etc..
Non je voulais juste partager une de mes réalisations avec Solidworks c'est tout. un grand merci

Impala54 a écrit:bien vu Eric cette entrée dans le fil rouge,

Merci Eric pour ta visite et ton commentaire.

Voici la suite.

J'ai matérialisé les barres supports avant, et le système de remorquage.





Bonnes maquettes.
A plus.
Eric

c'est vraiment impressionnant !
j'ai hâte de voir la fin!!
