3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
Pour démontrer une nouvelle fois qu'il ne faut pas savoir dessiner en 3D, pour pouvoir imprimer en 3D, je vous présente l'impression d'un char français RENAULT D2.
Le modèle choisi a été trouvé sur un site internet dédié aux fichiers 3D,
Malheureusement, je ne retrouve pas les références du site, ni de son auteur, lequel a sorti un très beau modèle.
Le fichier était gratuit.
Le D2 est constitué de 4 fichiers.
Le châssis.

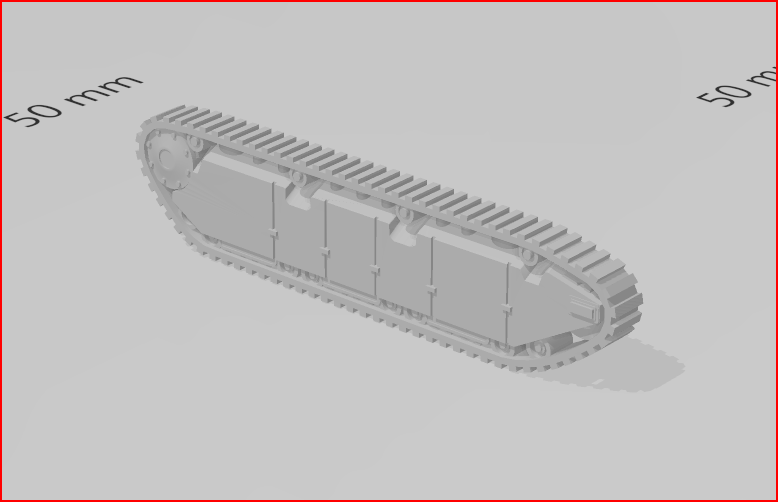

Le train de roulement droit.
Le train de roulement gauche.
La tourelle APX.
Le premier travail consiste à trouver les dimensions réelles du char, sur l'internet.
Puis de transformer celle-ci au 1/72ème.
Cela donne cette longueur. 72,63 mm.
Au niveau des côtes, je ne prends en compte que la longueur. Je fais l'impasse sur les largeurs et kes hauteurs.
Je n'ai aucune intention de reprendre le travail de l'auteur. De même, je ne joue pas sur les notions de retrait de la matière lors de l'impression.
Les fichiers au format STL sont importés dans un slicer (lychee).
Après plusieurs manipulations, les 4 dessins sont insérés dans un fichier unique, lequel sera traité par l'imprimante 3D résine.
Voici ce que cela donne lorsque tout est mis en place.
Les paramètres sélectionnés sont de 40 microns d'épaisseur, 6 secondes d'exposition pour chaque couche. La résine est de marque Elegoo standard.
Cela donne 1137 couches, soit plus de 6 heures d'impression.
Voici les pièces en cours d'impression sous sa coque de protection.
Après 6 heures d'attente, le résultat est là.
Les pièces sont lavées à l'alcool à brûler (recyclé).
Les supports sont retirés.

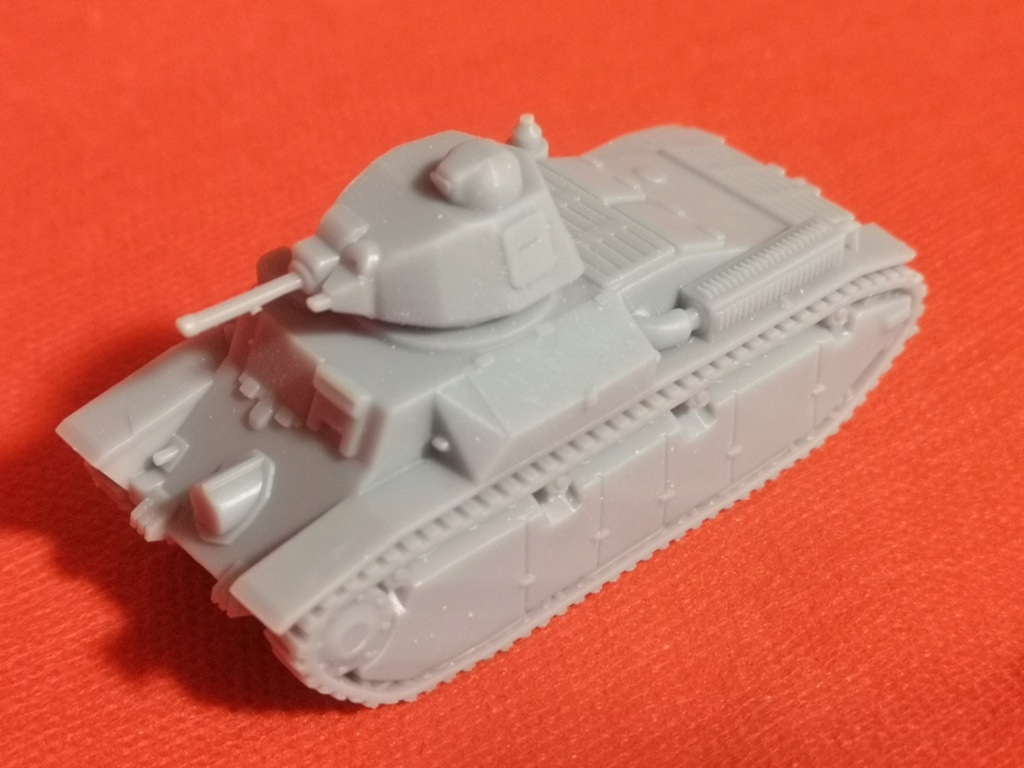

Les 4 pièces sont sommairement assemblées à blanc. C'est pas mal.
Il faut se rendre à l'évidence, ce type de modèle correspond à une maquette "simplifiée" dans le domaine de la conception. Cela ressemble un peu à un modèle Armorfast.
Les détails sur les chenilles pêchent un peu. Le canon peut être repris.
Néanmoins, elle est autant détaillée que certaines maquettes de chars en plastique injectée, pour la même échelle.
La prochaine étape portera sur la décoration.
Bonne 3D
Eric
Le modèle choisi a été trouvé sur un site internet dédié aux fichiers 3D,
Malheureusement, je ne retrouve pas les références du site, ni de son auteur, lequel a sorti un très beau modèle.
Le fichier était gratuit.
Le D2 est constitué de 4 fichiers.
Le châssis.
Le train de roulement droit.
Le train de roulement gauche.
La tourelle APX.
Le premier travail consiste à trouver les dimensions réelles du char, sur l'internet.
Puis de transformer celle-ci au 1/72ème.
Cela donne cette longueur. 72,63 mm.
Au niveau des côtes, je ne prends en compte que la longueur. Je fais l'impasse sur les largeurs et kes hauteurs.
Je n'ai aucune intention de reprendre le travail de l'auteur. De même, je ne joue pas sur les notions de retrait de la matière lors de l'impression.
Les fichiers au format STL sont importés dans un slicer (lychee).
Après plusieurs manipulations, les 4 dessins sont insérés dans un fichier unique, lequel sera traité par l'imprimante 3D résine.
Voici ce que cela donne lorsque tout est mis en place.
Les paramètres sélectionnés sont de 40 microns d'épaisseur, 6 secondes d'exposition pour chaque couche. La résine est de marque Elegoo standard.
Cela donne 1137 couches, soit plus de 6 heures d'impression.
Voici les pièces en cours d'impression sous sa coque de protection.
Après 6 heures d'attente, le résultat est là.
Les pièces sont lavées à l'alcool à brûler (recyclé).
Les supports sont retirés.
Les 4 pièces sont sommairement assemblées à blanc. C'est pas mal.
Il faut se rendre à l'évidence, ce type de modèle correspond à une maquette "simplifiée" dans le domaine de la conception. Cela ressemble un peu à un modèle Armorfast.
Les détails sur les chenilles pêchent un peu. Le canon peut être repris.
Néanmoins, elle est autant détaillée que certaines maquettes de chars en plastique injectée, pour la même échelle.
La prochaine étape portera sur la décoration.
Bonne 3D
Eric
Dernière édition par MISF le Mar 30 Avr 2024 - 16:50, édité 1 fois
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7205
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
C'est propre comme modèle, pour les jeux historiques de plateau, ce doit être parfait.
_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !
Plastiquement Votre -----------
Fr@ncis
polnagaillot- Membre du Cercle du Forum des Maquettistes
- Messages : 17300
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
super sympa
effectivement ça a l'air propre !
le début d'une petite armée !!!!
effectivement ça a l'air propre !
le début d'une petite armée !!!!
fredo18- Membre du Cercle du Forum des Maquettistes
- Messages : 5945
Date d'inscription : 11/08/2019
Age : 60
Localisation : Ménétréol-sous-Sancerre (18)
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
polnagaillot a écrit:C'est propre comme modèle, pour les jeux historiques de plateau, ce doit être parfait.
Bonsoir Francis.
Merci pour ta visite.
C'est tout à fait ça. Mais certains modèles sont si biens détaillés, que leur impression à une échelle supérieure que celle fournie sur le fichier maître, est tout à fait possible.
A plus.
Eric
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7205
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
fredo18 a écrit:super sympa
effectivement ça a l'air propre !
le début d'une petite armée !!!!
Bonsoir Frédéric.
Merci pour ta visite.
Tu as tout à fait raison.
Sur certains sites, tu trouves des packs avec plusieurs dizaines de chars différents, ou des packs sur un char et toutes ses variantes.
A plus.
Eric:D
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7205
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
Bonjour Eric
Le modèle au 1/72° est tout à fait honorable
Certes, les chenilles sont un peu simplifiées mais j'aime bien ce D2
Le modèle au 1/72° est tout à fait honorable
Certes, les chenilles sont un peu simplifiées mais j'aime bien ce D2
blindaille- Membre du Cercle du Forum des Maquettistes
- Messages : 7006
Date d'inscription : 10/11/2017
Age : 65
Localisation : Châlons / Champagne 51
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
Bonjour Eric.
Comme Michel, je trouve aussi tout à fait potable pour l'echelle!
Comme Michel, je trouve aussi tout à fait potable pour l'echelle!
Pluchon- Membre du Cercle du Forum des Maquettistes
- Messages : 1699
Date d'inscription : 05/02/2023
Localisation : Pays de Retz (44)
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
Les amateurs de blindés auront un oeil plus affuté sur la chose, perso je trouve que c'est ( pour l'échelle) parfaitement rendu.
Une nouvelle palette d'expression pour toi, Eric.
Une nouvelle palette d'expression pour toi, Eric.
_________________
A bientôt.
Alain
Allwings- Membre du Cercle du Forum des Maquettistes
- Messages : 11219
Date d'inscription : 14/11/2013
Age : 65
Localisation : France
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
Impressionnant cette 3D !
algeor- Membre du Cercle du Forum des Maquettistes
- Messages : 3871
Date d'inscription : 30/12/2022
Age : 66
Localisation : Fécamp
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
Très belle pièce, propre et bien proportionnée
TontonCharli- Membre du Cercle du Forum des Maquettistes
- Messages : 2005
Date d'inscription : 24/03/2023
Age : 67
Localisation : Loire - 42
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
Un joli petit Renault D2 ( à voir 1ére série réarmé ) moi je le trouve bien pour du 1/72
Longstreet- Membre du Cercle du Forum des Maquettistes
- Messages : 15195
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )
Grognard- Les copains du forum
- Messages : 223
Date d'inscription : 30/05/2014
Localisation : Dieppe
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
joli l'impression 3 D
huski- Les nouveaux copains
- Messages : 314
Date d'inscription : 22/03/2023
Age : 75
Localisation : nieppe 59
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
J'étais passé à côté de cette belle impression !
Bravo Eric !
Bravo Eric !
JEF37- Membre du Cercle du Forum des Maquettistes
- Messages : 5708
Date d'inscription : 24/10/2022
Age : 57
Localisation : Fondettes ( 37 )
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
Merci Michel, Cyrille, Alain, Alain, François, Grognard, Husky, Jean-François pour vos commentaires. C'est sympa.
D'autres vont suivre.
A plus.
Eric
D'autres vont suivre.
A plus.
Eric
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7205
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
C'est mimi tout plein !
Sukhoi-88- Membre du Cercle du Forum des Maquettistes
- Messages : 4113
Date d'inscription : 06/03/2018
Age : 52
Localisation : Vosges-88
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
C'est une belle pièce, bien détaillée comme même. Je suis curieux de voir les prochains...
matelot du 17- Membre du Cercle du Forum des Maquettistes
- Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
bon ben, a la peinture maintenant
Impala54- Membre du Cercle du Forum des Maquettistes
- Messages : 9855
Date d'inscription : 24/03/2019
Age : 65
Localisation : toulois
Re: 3D - IMPRESSION - CHAR RENAULT D2 - 1/72 - FICHIERS STL INTERNET - AUTEUR INCONNU
C'est propre dis donc cette impression, interessant, y'a plus qu'a mettre en peinture
Le rendu devrait etre sympa
Le rendu devrait etre sympa
Sujets similaires
» 3 D - CONCEPTION LOGICIELLE - TROUVER DES FICHIERS 3D SUR L'INTERNET
» 3D - IMPRESSION - REALISATION - CHAR RUSSE KV1 - 1/16
» * 1/35 diorama la Neuville au pont juin 40, Hotchkiss H35 Heller, 1/35 Renault R35 Heller, 1/35 chenillette Renault UE mirage
» impression 3D
» 3D - IMPRESSION - LES FIGURINES DE PATRICK
» 3D - IMPRESSION - REALISATION - CHAR RUSSE KV1 - 1/16
» * 1/35 diorama la Neuville au pont juin 40, Hotchkiss H35 Heller, 1/35 Renault R35 Heller, 1/35 chenillette Renault UE mirage
» impression 3D
» 3D - IMPRESSION - LES FIGURINES DE PATRICK
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
Aujourd'hui à 1:58 par Pete
» Fil Rouge 2024 - 1/24 Autobus Parisien TN6 C2 - Heller
Aujourd'hui à 0:21 par morfredus
» 1/32 MIG 3 trumpeter
Hier à 23:57 par JEF37
» Vendin le vieil 2024
Hier à 23:03 par Impala54
» expo de moorsele 2024 Belgique
Hier à 22:06 par JEF37
» Les achats de chacun.....
Hier à 22:03 par JEF37
» on peu en retrait ces temps ci
Hier à 22:02 par blindaille
» 3D Conception - Fusée JATO Mirage IV
Hier à 21:59 par JEF37
» 1/9 BMW R 1250 GS ADV de chez MENG
Hier à 21:53 par JEF37
» * 1/24 BMW 2002 ti MONTECARLO 1971 HASEGAWA Edition limitée
Hier à 21:47 par JEF37
» 1/24 Renault 5 Turbo Renaissance
Hier à 21:42 par JEF37
» 1/24 FIAT 500F TAMIYA Réf 24169
Hier à 21:31 par JEF37
» j'adore les brocantes
Hier à 21:20 par Impala54
» 3D - IMPRESSION - REALISATION - CHAR RUSSE KV1 - 1/16
Hier à 21:13 par Impala54
» 1/48 CURTISS P-40 B MONOGRAM
Hier à 21:06 par Impala54
» Fil Rouge 2024 1/35 Guerre d'Hiver Russo Finlandaise en Carélie T-28 L10 Model 1938 Hobby Boss et ICM.
Hier à 21:03 par TontonCharli
» 1/12 FIAT 806 grand prix 1927 ITALERI N°4702
Hier à 19:05 par Christophe59
» * 1/48 P39 Q Airacobra Eduard
Hier à 10:22 par Fogg
» Fil rouge 2024 1/35 US 29th infantry division Omaha beach dday 44 Dragon . Narvik
Hier à 9:35 par TontonCharli
» Fil rouge 2024. 1/35° M 31 recovery Takom
Hier à 9:33 par TontonCharli
