Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

par **RainbowXF12** Jeu 15 Oct 2020 - 21:25

Bonsoir,

Un grand merci.

Ce soir faisons un p'tit tour du côté du plancher, alors dans au moins 2 parties de la cabine il y'a cette mystérieuse bande longitudinale au sol, plaques métalliques (d'où les rivets, sur une plaque antidérapante ?), ou encore un plancher bois d'une essence différente ou bien serait-ce une grille (Cf. 2ème photo) ?

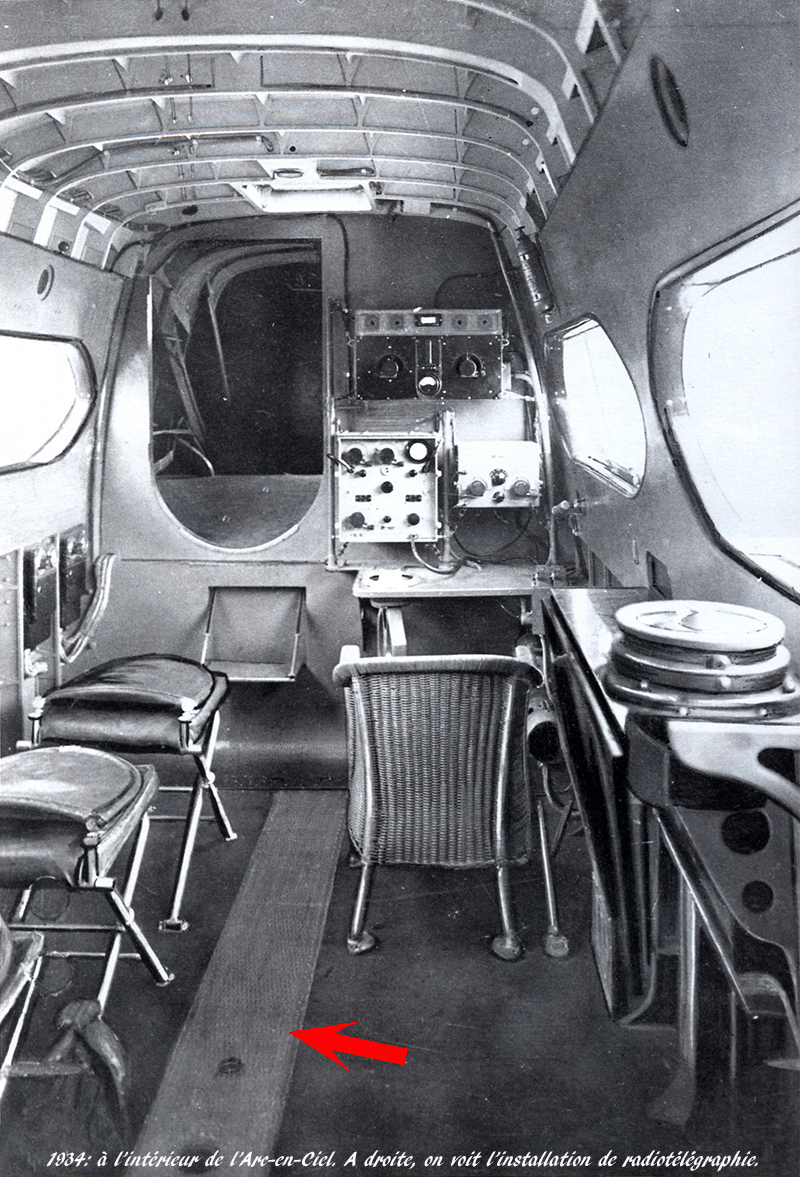

D'abord le rappel de ce curieux raccord:

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 Cabine14

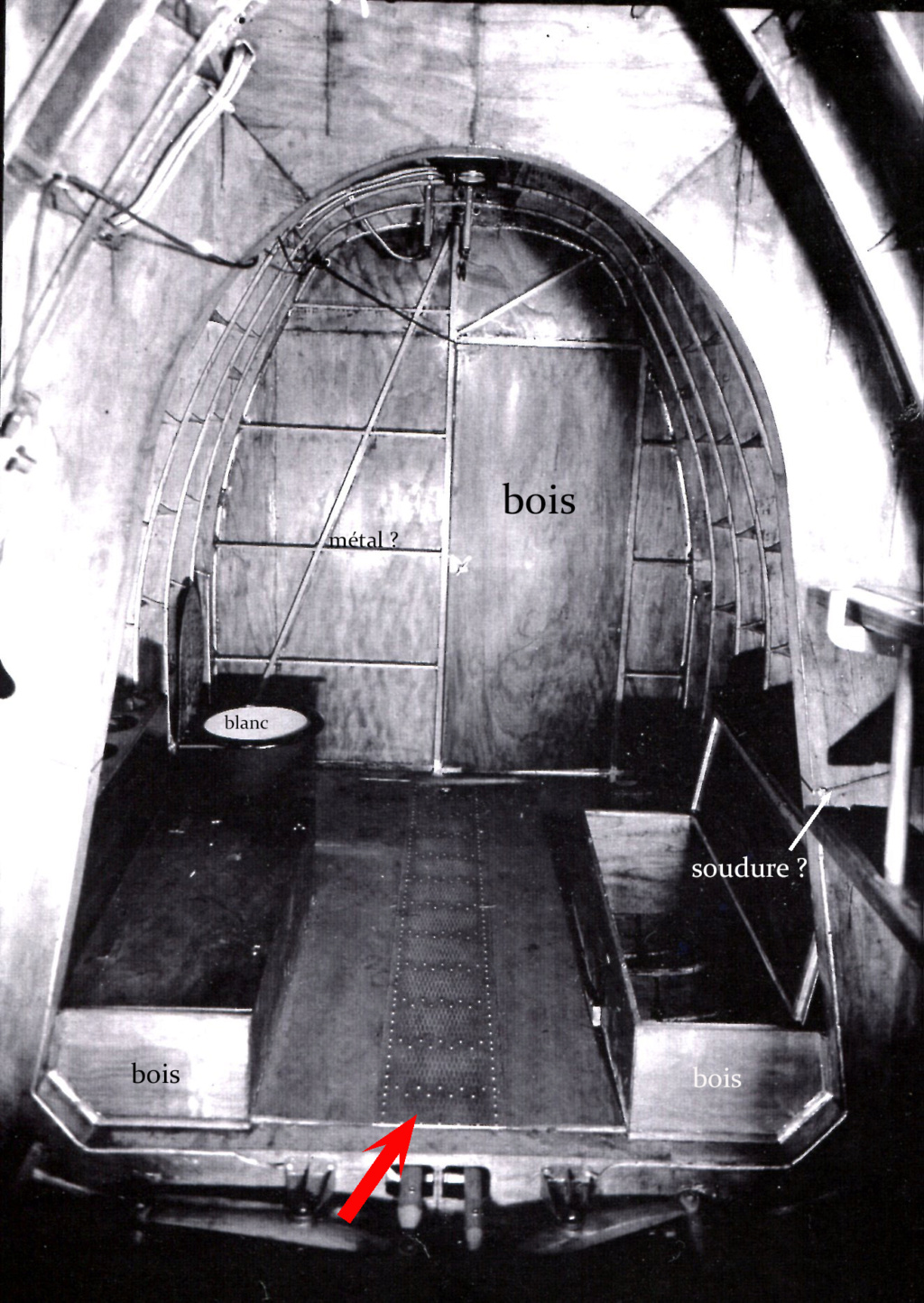

Sur ce 2ème cliché la bande à plus un aspect métallique

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 Cloiso10

Au final j'ai opté pour une fine bandelette non moletée (cette fois) mais rainurée à la main avec le scriber Tamiya, un quadrillage losange à 30°, attention faut faire attention à l'appui car c'est du CP en 0,13mm (bandelette à 3mm de large).
Puis à la Rosie je lui adjoint un léger rivetage positif côté verso, côté recto les rivets apparaissent en relief dû à la faible épaisseur de la carte, du négatif aussi; d'un pseudo aspect tôle de sécurité mais quasi invisible au final.
Et ne pas oublier la remise à niveau du reste du plancher, toujours à l'Evergreen 0.13mm.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0052

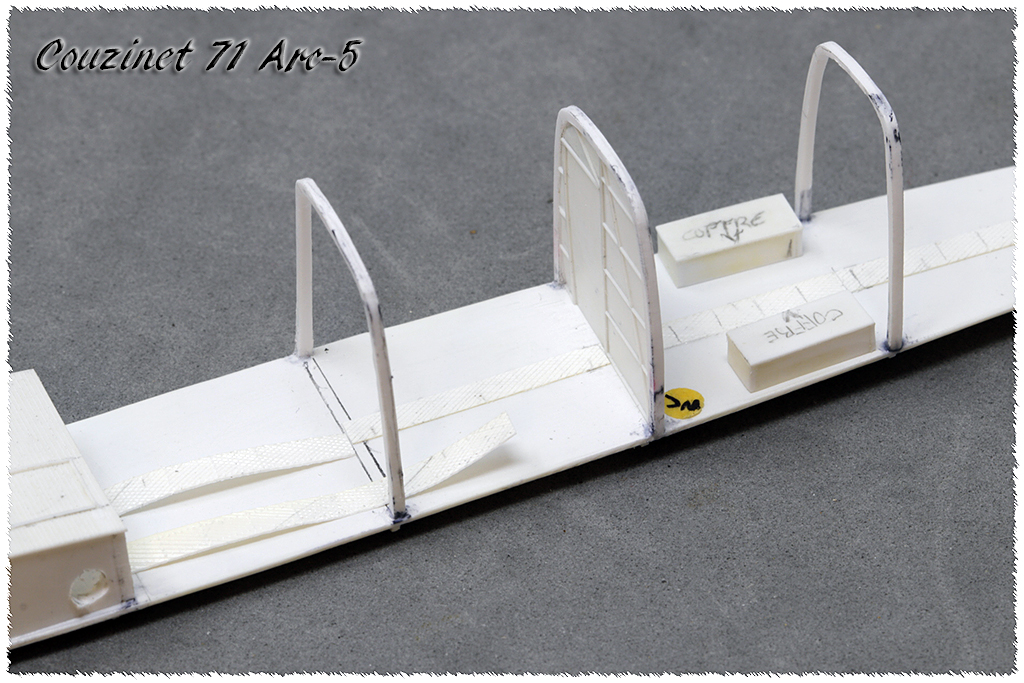

Mise en place à froid de 2 grands coffres:

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0054

Cela restera un compromis 'tôle'.....

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0055

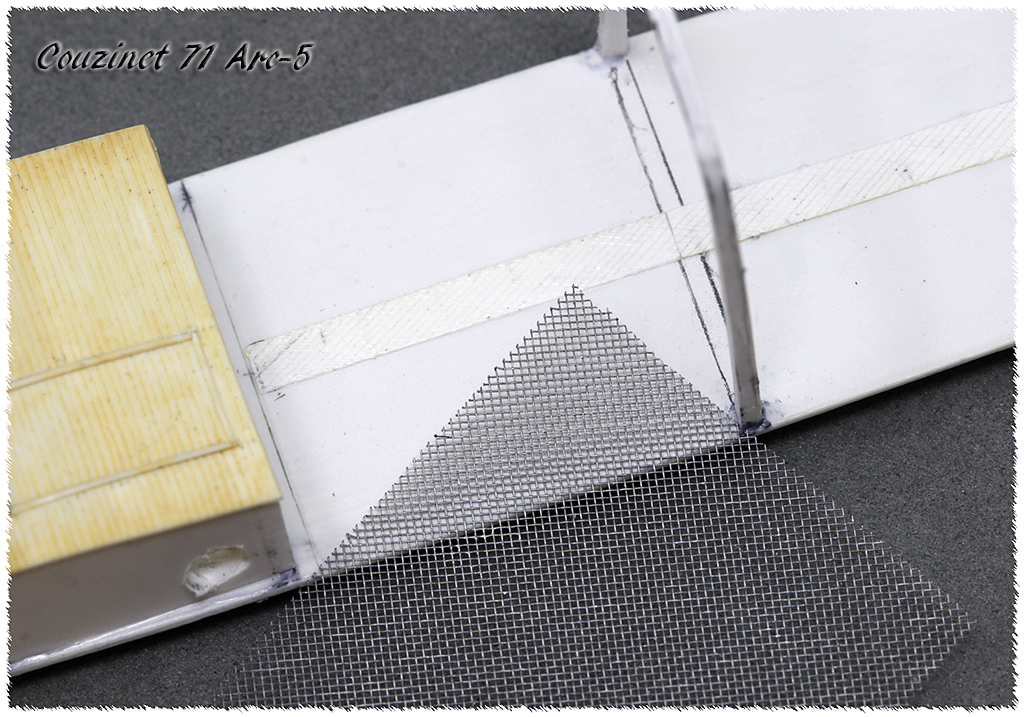

....en guise d'une grille j'aurai pu employé une bandelette de tulle (reste d'un grillage de diorama). Joli mais cela ne correspondrai plus à la 1ère photo de la cabine.
C'est du tulle que le retrouve à Cultura, il est noir à la base, ici juste peint argenté. Le maillage le plus fin que j'avais trouvé à l'époque pour reproduire un grillage de clôture au 72.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0058

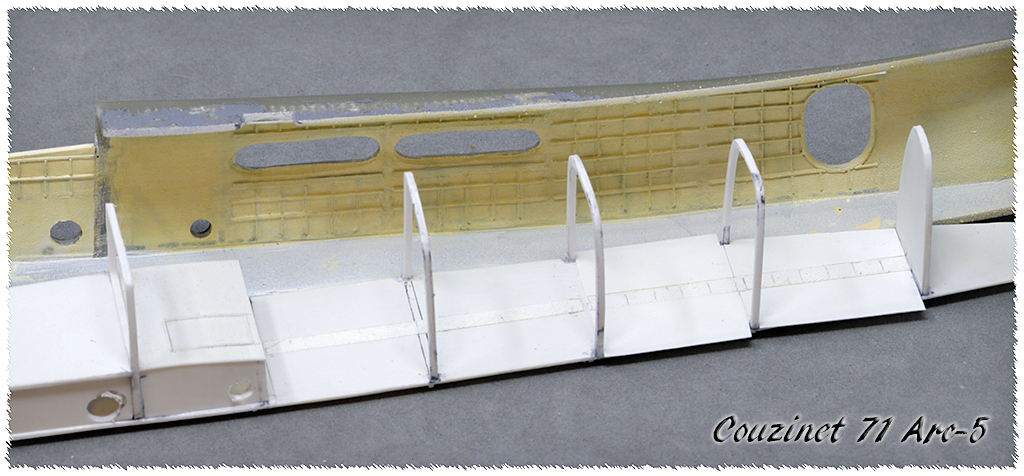

Un peu de gaieté dans ce morne blanc avec un début de coloration bois clair sur le fuselage, un mix d'acryl blanc/sable/jaune Pébéo bien dilué.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0053

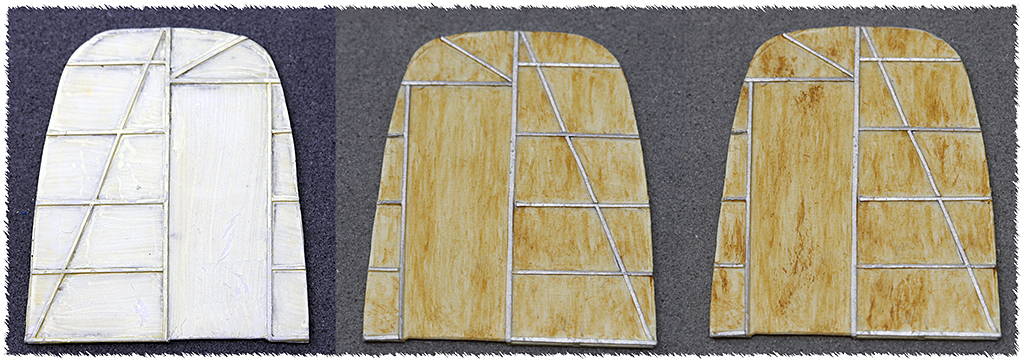

Puis sur cette cloison un essai brossage à sec d'un ton caramel Marabu sur fond clair Pébéo, pas de vernis pas d'huile juste acryl sur acryl:

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0057

Voilà c'est tout pour ce soir.

Rainbow

par Invité Jeu 15 Oct 2020 - 21:31

Magnifique boulot bravo Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 2893506684

par **Allwings** Ven 16 Oct 2020 - 7:33

Tres joli travail, plein de finesse et de réalisme. Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 104672744

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 2421845689

par **RainbowXF12** Ven 16 Oct 2020 - 14:12

Bonjour,

Merci à vous.

Donc la peinture des boiseries pour l'instant c'est tout au pinceau (hors l'apprêt Alclad à l'aéro), d'abord le fond à la brosse synthétique souple.
Puis les veinures du bois en trompe l'oeuil avec un vieux pinceau ébouriffé pour le brossage à sec. Une goutte non diluée par çi par là on tire (en vertical dans ce cas) avec le pinceau à sec vers le haut et vers le bas à partir de la dites goutte.
Normalement je crois on pratique une huile sur une inter-couche vernis, mais ici j'ai appliqué directement l'acrylique Marabu qui ne sèche pas trop vite, un peu visqueuse direct sur le fond clair ultra mat Pébéo.

Y'a des tuto sur le sujet.

Solutions ultimes pour les boiseries, hors peinture j'avais bien l'option 'bois véritable', côté application c'est joli mais c'est chaud, côté réalisme à l'échelle 72 à voir.... Smile

Petit stock de récup' au long des années, boîtes de fromages, barquettes de fruits (peuplier/frêne ?) pour les essences claires, et un fond d'une boîte de cigare pour l'acajou.
Et trouvaille chez Cultura (rebus chez NOZ peut-être) d'un plaquage directement adhésif en rouleau.
0,5 à 0,75mm d'épaisseur en moyenne.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0059

OU encore les imitations en décalco, option réaliste pour les plaquages bois à l'échelle, mais c'est plus cher, proposés dans diverses essences de bois, par exemple les "Wood grain Decal" chez Uschi
> https://www.uschivdr.com/shopping-categories/shop-wood-grain-decals/
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 Image

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 Image

@+ Rain'

par **Impala54** Ven 16 Oct 2020 - 21:23

Beau travail Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 2421845689

par **RainbowXF12** Mer 21 Oct 2020 - 15:58

Bonjour,

Merci Eric.

Problèmes de dos et des épaules étant de retour je dois faire des poses sur les manipulations, d'où un gros retard sur ce dossier.

Néanmoins voici les instants colorisations.
Marre des devinettes je part donc en totale improvisation sur les teintes, à défaut de décalco ou imprimés je navique entre l'acajou clair pour les cloisons et le plancher en 'frêne/sapin' clair, la structure elle même sera un peu plus foncée; juste avec les flacons disponibles sous la main et tout aux pinceaux.

Départ des teintes les plus claires à la brosse large puis des passages plus mélangés plus foncés pour les veines, au fur et à mesure avec pinceau à pointe fine:

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0063

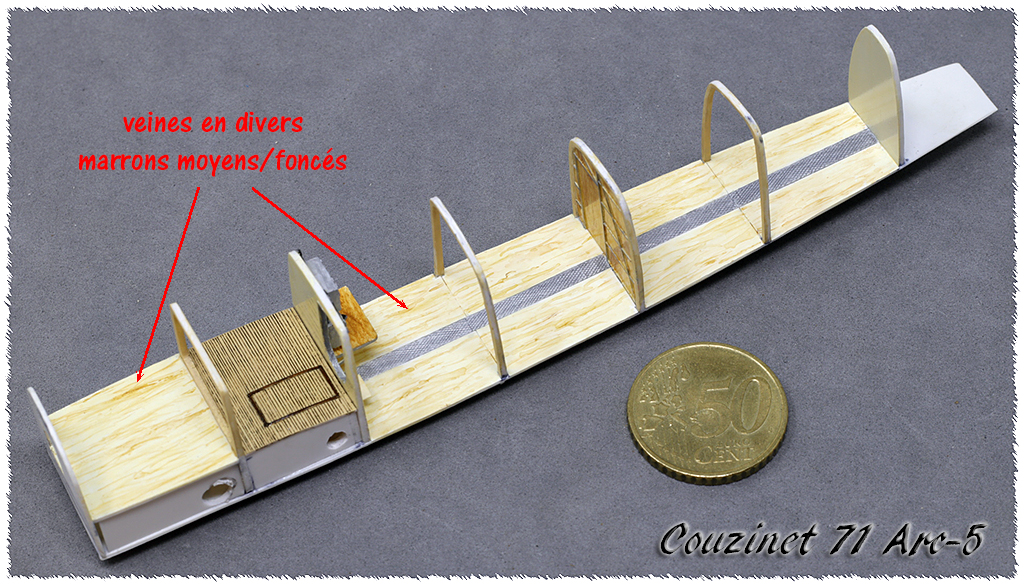

Un vernis AK intermediate GAUZY ou klir entre chaque couche.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0061

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0060

Pour l'instant je n'ai usé que des peintures acryliques (décoratives Pébéo et Marabu, Italeri pour le + foncé) et un jus à l'huile unique dans les rainures du plancher intermédiaire.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0062

Bref voici ma modeste manière d'appréhender la menuiserie 'maison' au 72. What a Face

@+

Rainbow

par Invité Mer 21 Oct 2020 - 15:59

Magnifique rendu, j'adore Shocked

par **fredo18** Mer 21 Oct 2020 - 18:24

quand je vois le travail déjà réalisé à cet échelle, que dire : Encore un grand grand bravo au risque de se répéter !!
alors BRAVO Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 1716895525

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 1716895525

par **RainbowXF12** Sam 31 Oct 2020 - 11:09

Hello,

Bon ça avance touuut doucetement, mais retour à l'ouvrage avec l'aménagement intérieur, des pièces d'origine résineuse je ne garderai....rien.
De part l'interprétation des plans et des rares photos disponibles, je reconditionne des sièges et tables plus fins.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0066

Cartes plastiques et fils métalliques en avant toute !

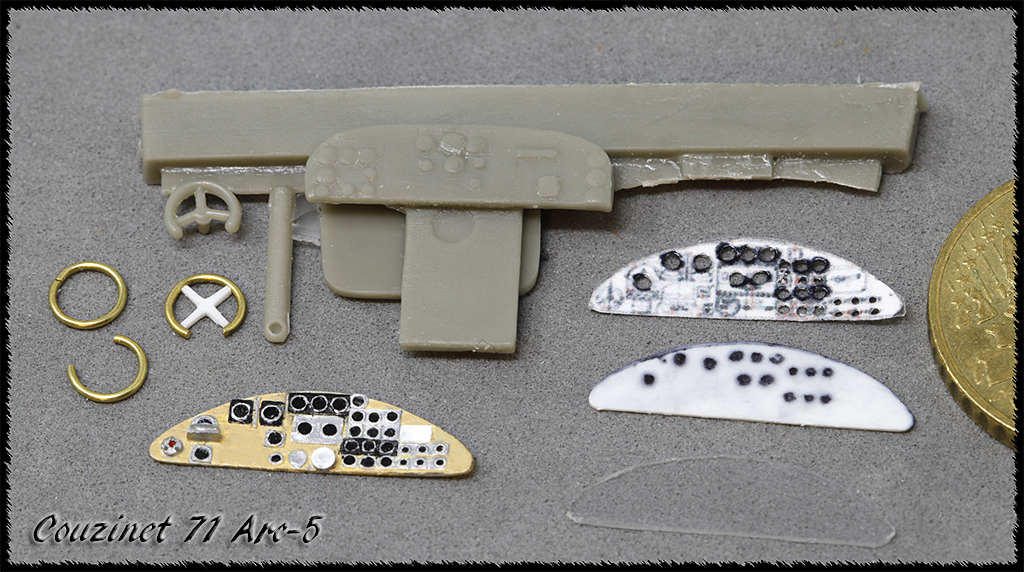

Mise en couleurs du tableau de bord (impro totale) et petit détail, le volant plus fin passe à 4 branches à 4 branches (apparemment il était à 3 branches sur le Couzinet 70 ARC-3 bis):

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0064

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 Tbd_po10

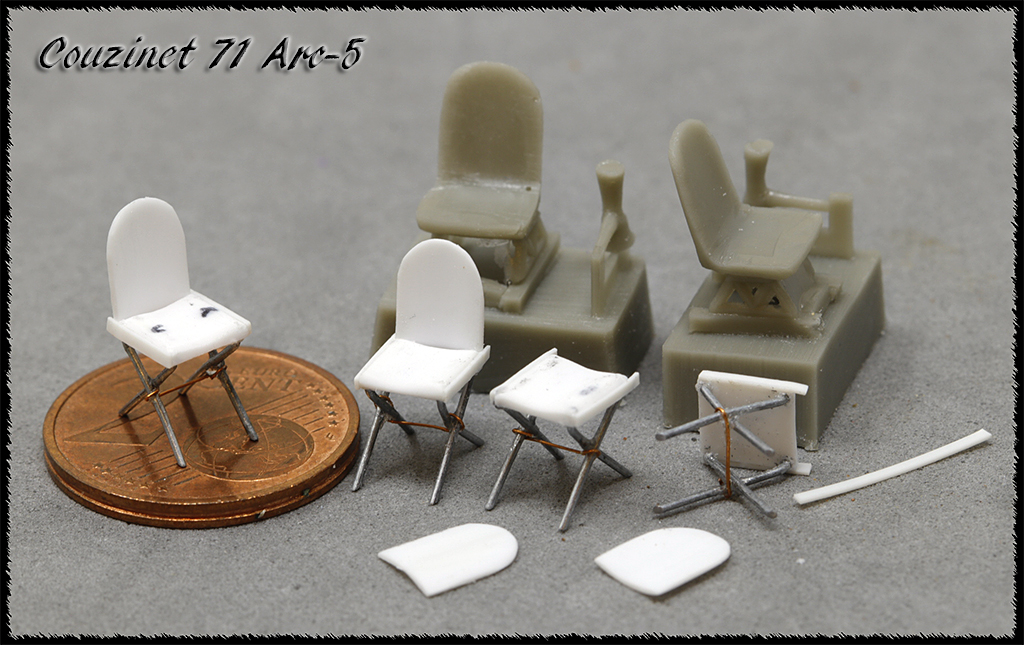

En cabine principale, les 4 strapontins côté gauche sont à neufs, dont un au moins gardera son dossier replié. Délicate opération le collage des jambes croisées en fil de fer (0,5mm).
C'est loin d'être parfait mais néanmoins plus conformes à la photo, du moins à mon goût.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0065

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 Cabine15

Reste les chaises (ou sièges) des postes radio et navigateur, sa table rabattable côté droit et les WC en poste arrière.

Côté tonalité, renforcement un peu plus foncé de la structure (Pébéo n°102 Sépia), plafond et parois en ton clair uni éclairci, donnant plus de relief.

Bref je resterai dans les tons beiges et bois clair, surtout pas trop foncé sinon se sera une caverne là dedans. Sièges cuirs ? à voir pour les teintes ? Rotin clair.

Mal des épaules avec des hauts et des bas ne facilite pas l'affaire, peut-être l'humidité et l'humeur ambiante mais je ne lâche rien.

@+

Rainbow.

par **JC DOC5** Sam 31 Oct 2020 - 12:38

C'est passionnant de suivre ce montage qui sort une fois de plus de l'ordinaire! Cet avion est vraiment très élégant et tu lui rends un bien bel hommage! C'est du lourd ce kit! Very Happy

par Invité Sam 31 Oct 2020 - 16:32

Un magnifique boulot que tu nous a fait là, bravo Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 2893506684

par **pierrot** Sam 31 Oct 2020 - 17:51

....rainbowXF12... beau travail de recherche et superbe montage avec des détails pas faciles.... félicitations .
Cordialement . Pierrot .

par **blindaille** Sam 31 Oct 2020 - 19:00

Bravo pour ce travail de recherche, son interprétation à une si petite échelle est fantastique chef

par **RainbowXF12** Mar 10 Nov 2020 - 22:19

Bonsoir,

Etat des lieux.
Sièges pilotages et strapontins sont peints. Volant et palonnier c'est plié et collé. Table repliable du navigateurs aussi, gogue fabriqué.

Reste le siège en rotin du poste radio; et pour confectionner un pseudo rotin j'ai ma petite idée qui germe là-dessus.

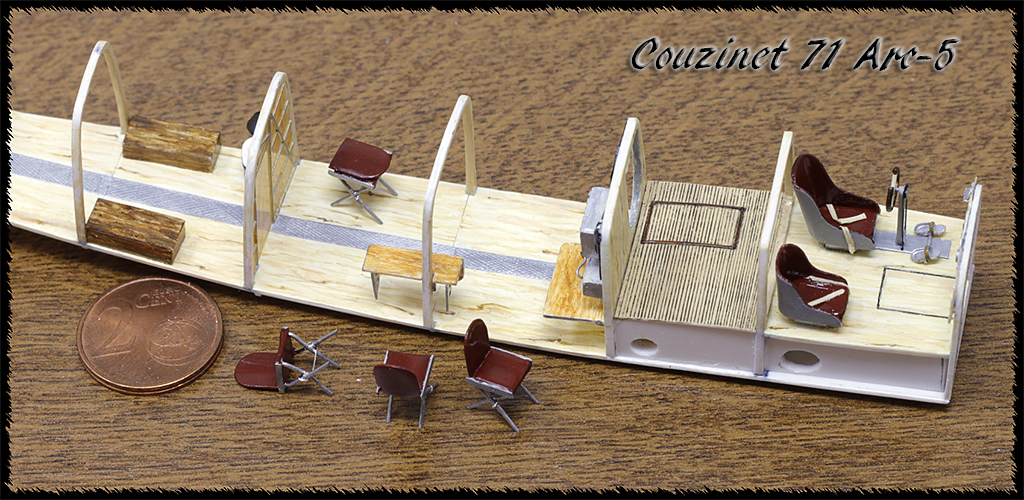

Mise en place du mobilier:

Pour les formes et échelle je me base sur les plans. Les couleurs, cuir lie de vin et bois sont en totale improvisation.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0068

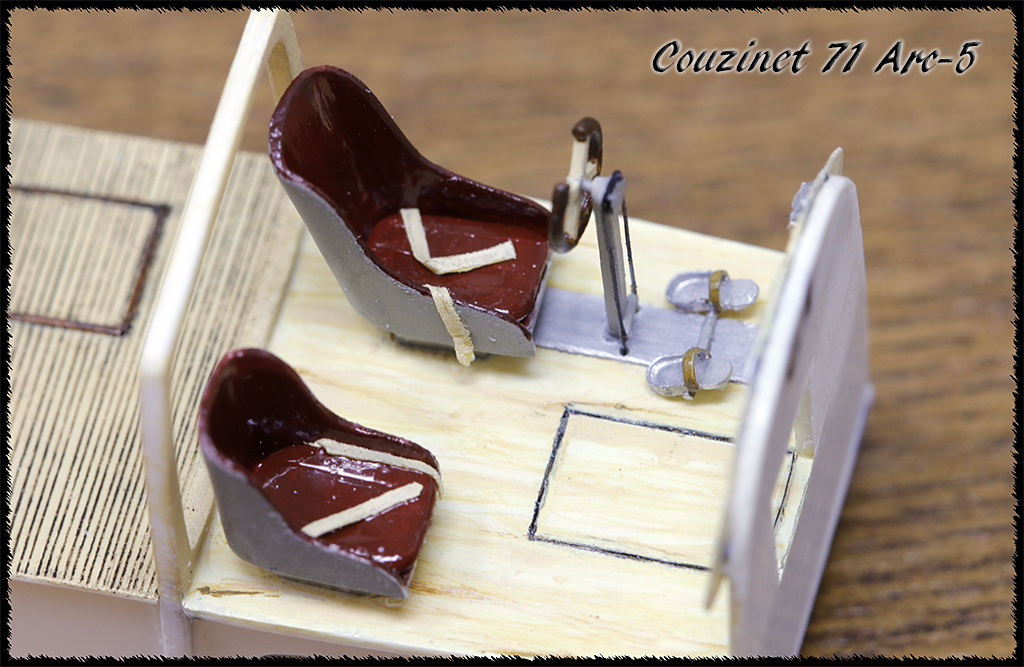

Carte plastique mise en forme, ceintures en adhésif Tamiya, bref les sièges maison.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0067

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0070

Le trône de Mermoz, adapté à son gabarit d'athlète: What a Face

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 _mg_0069

@+

Rainbow

par Invité Mar 10 Nov 2020 - 22:31

Magnifique j'adore, alors le wc il est top de chez top Shocked

par **pierrot** Mer 11 Nov 2020 - 0:06

....super , trop bien , félicitations pour les sièges et les strapontins ... pour le wc ne pas voler sur le dos ... Razz

Cordialement . Pierrot .

par **Allwings** Mer 11 Nov 2020 - 5:38

Quelle munutie! un super boulot compte tenu de l'échelle... Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 2980943186

par **capitaine Conan** Mer 11 Nov 2020 - 9:14

magnifique Shocked

c'est vrai qu'il était costaud notre héro national

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 Unname14

bonne continuation

par **blindaille** Mer 11 Nov 2020 - 9:39

C'est propre net et précis Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 3 2893506684

par **RainbowXF12** Dim 15 Nov 2020 - 17:14

Bonjour,

Merci à vous.

Petite nouveauté du dimanche, suite au trône de porcelaine voici le siège en "rotin" de "fer" destiné au poste radio. 100% scratch of course.

Pour la tâche je part un peu l'aveuglette.
D'abord en guise de rotin je ressort le tulle du tiroir, employé en tissu seul c'est peu rigide il lui faudra donc un cadre ou un support digne de ce nom. 1er essai de collage du tulle sur une fine carte plastique, je me ravise et découpe de bande en aluminium dans de la barquette alimentaire, il sera plus malléable je pense et surtout sans mémoire de forme.

Donc collage* du tulle en recto /verso, une fois mise en forme ça tient bien, je colle l'assise dans le dossier courbé.
Pour les bordures je place du fil d'étain en 0,30mm et enfin les pieds en fil d'étain bien plus rigide mais du même diamètre.

Bref, voilà une première expérience:
