Hangar bunker ''REIMAHG-Werk Lachs'' (1:72 USCHI)

Bonjour,

Ces produits Uschi consistent en une série de dioramas pré-imprimé en trompe l'oeuil 2D ou 3D; des tarmacs US "Danang", US Navy, MARINES, Luftwaffe WWII, Soviet, etc....  Ces sets sont proposés aux 72 et 48. http://www.uschivdr.com/shopping-categories/shop-display-diorama/

Ici se sera mon premier test, j'ai choisis le Scenic Display ''REIMAHG-Werk Lachs'', 4 feuillets cartonnés fins en format A4.



De nombreux accessoires, des caisses bois de diverses tailles, fûts de carburants (5), du relief pour divers boîtiers, des grandes portes blindées, grilles d'aération ou d'évacuation, pancartes, etc...

Bien entendu le niveau de réalisme peut s'améliorer par apport de scratch en relief, étant donné que la base est en 2D à plat.

Nota, ne pas oublier d'incorporer un peu des lest pour les 'fausses' caisses,résultat 'plus appuyé' et réaliste.

Je ressors le train électrique de grenier pour remplacer les rails, c'est juste la bonne largeur, ça peut servir.

Au sol béton je remplace la bouche d'égout papier par du scratch, reconversion la grille par un diffuseur de robinet ou plastique bidouille maison, je ne sais encore choisir.


Suivant les surfaces, collage à la bombe néoprène (repositionnable ou non suivant le temps de séchage), colle blanche vinylique ou flacon de Pattex transparente surpuissante et petites finitions à la cyano.

Au mur je découpe la grande porte en 6 battants, espaces entre chacun avec du cartons, ils sont 'fictivement coulissants sur rails'.





Vite fait un test d'ensemble, la 3D arrive, sol + 2 murs + plafond.

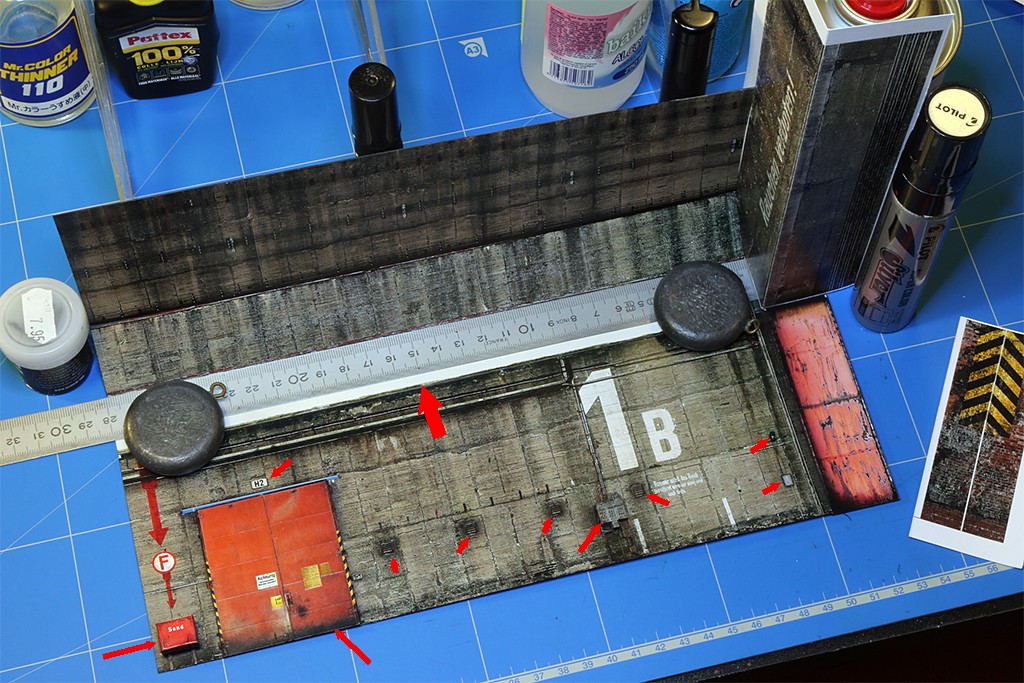

Indiqués par une flèche rouge, sont les détails retravaillés en relief par divers épaisseurs de cartons.



A voir pour des rajouts de câblage, plafonnier lumineux ou pas (led par exemple), rail au plafond + palan....faut que je prospecte dans mes boîtes fourre-tout.
Déjà faudrait que je trouve une micro chaînette valable au 72ème (marine ?) pour le palan.

L'ossature extérieure sera en carton plume noir de 4,5mm  d'épaisseur, contre collé à la bombe sur les parois, le tout posé sur socle en CP de 10mm.

Et surtout choisir un avion à mettre en place (démonté ou pas, dégroupage ?), cela parait indispensable.


@+

Olivier

Salut Olivier....
Intéressant..... et surprenant.
Ce type de décor fait assurément gagner du temps.
Après...... tu vas nous dire ce que tu en penses une fois achevé.

Interessant en effet ,affaire à suivre.

Intéressant ... mais il y a du boulot quand même ?

fouga53 a écrit:Intéressant ... mais il y a du boulot quand même ?

C'est sympa à faire, cela rappelle l'école; 95% de découpage, collage et petits coloriages....attention aux traces de colle   Cela faut tous juste 2 aprem' que je suis dessus, fastidieux pour les préparatifs en place mais le reste c'est du plaisir.
L'aspect béton a belle allure, je n'imaginerai même pas le temps si c'était un scratch intégral.

Un bémol, il manque tout de même une notice à cette rigueur toute germanique; faut bien étudier son sujet pour avoir un truc propre à l'extérieur, y'a des choix et des essais à froid à faire avant tout collage définitif.

L'exemple fini d'un compère allemand:

Sympa comme astuce!

Merci pour le lien!

En tout cas , ça rend vraiment bien

Waouh j'en veux , j'en veux c'est super ton truck

 Merci pour le lien ! j'en veux aussi , après si j'ai compris , on s'adapte ( Article 22 ) !!!

J'ai quelques morceaux de tarmac en carton , il y a longtemps : Verlinden ! ...

Un joli trompe l'œil théâtral.....
ça a de l'allure.......je pense que l'éclairage y fait pour beaucoup....
Après, en expositions......le risque de voir les mêmes .....

Emil_ a écrit:  Merci pour le lien ! j'en veux aussi , après si j'ai compris , on s'adapte ( Article 22 ) !!!

J'ai quelques morceaux de tarmac en carton , il y a longtemps : Verlinden ! ...

Oooh oui souvenirs des temps anciens au Verlinden cartonné, j'avais le pont de porte-avion de la marque, pour posé l'antique Tomcat Heller; assez cher et une bascule vers les nuances rouges le bout de carton. Mais je l'ai quand même conservé ce tout premier 'dio', nostalgie quand tu nous tiens....

Bonsouère les aminches,

Alors après ces interludes ville et expo, je reprend l'ouvrage.

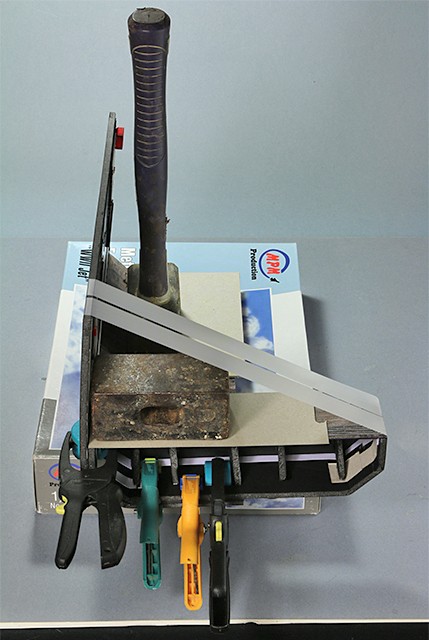

Me suis un peu planté sur les ajustements côté plafond mais ça passe tout juste avec une intercalaire en carton, en plus cela doit rigidifier le tout enfin j'espère.
Contre-forts au carton-plume de partout avec force encollage. Pas besoin de mégoter j'ai 4 feuilles en format A1 en renfort au cas où.
J'ai découvert un truc, c'est à découper à la lame de rasoir, y'a moins d'accroche dans la mousse qu'un simple cutter.



Un exemple avec un autre modèle USCHI, trouvé ce matin dans le reportage sur l'expo d'Affligem:

Je vais m'en inspiré pour la structure des poutrelle/palan.

Déjà j'ai la petite chaînette pour le palan, visible sous blister.

@+

Olivier

Très sympa comme système, je vais aller y voir de plus près...
Luc, pour ton "Flitzer", fais attention, cet appareil n'a jamais volé, il n'a existé qu'à un unique exemplaire en contre plaqué et alu, grandeur nature, non motorisé avec une fausse roue à l'avant. Kurt Tank prétendait pouvoir le motoriser en un mois, mais le Reich Luft Ministérium (RLM)  a refusé le projet. il irait donc parfaitement bien dans ce diorama pour une scène de construction.






Tu peux même agrémenter ton dio en donnant l'impression qu'un ouvrier soude réellement des pièces, je l'ai fait (dio U-Boot en cale sèche à Trondheim) en installant une micro led au bout d'un chalumeau (fig preiser 1/72) Couplée à une mini carte informatique et à une source électrique, cela s'allume exactement comme la soudure à l'arc. Saisissant.

Tout à fait et si c'est ton choix, il est éminemment respectable...

Salut,

lucsimonsaive a écrit:Mais je pourrais aussi en faire un "what-if" : s'il avait effectivement volé,...
C'est ça aussi le modélisme !
Parfois on prend la liberté de réinventé l'histoire [/size]

Oui, oui... Attention toutefois à ne pas dériver dans l'uchronie compulsive (maladie également appelée "sletchite du plastique")

OK, je sors...

/ Frédéric

lucsimonsaive a écrit:Merci beaucoup Fogg, pour ces infos

J'ignorais tout ça.
En fait je ne me suis pas encore constitué de documentation sur ce modèle.

Pour une telle documentation, je te conseille de te référer au Hors série n°3 juillet-Août 2009 "Luftwaffe 1946", (les projets d'avions de chasse allemands). Un livre uniquement bâti sur les archives des constructeurs allemands de l'époque qui planchaient déjà depuis de nombreux mois sur les projets du futur. Il est très bien expliqué que le De Havilland Sea Vernom est l'ultime aboutissement du concept du Vampire, semblable dans sa formule au Flitzer de Kurt Tank. Quelques autres ont donné naissance à des avions américains, c'est le cas du Messerschmitt Me P 1101 qui donnera en filiation directe le Bell X-5.

Bonjour,

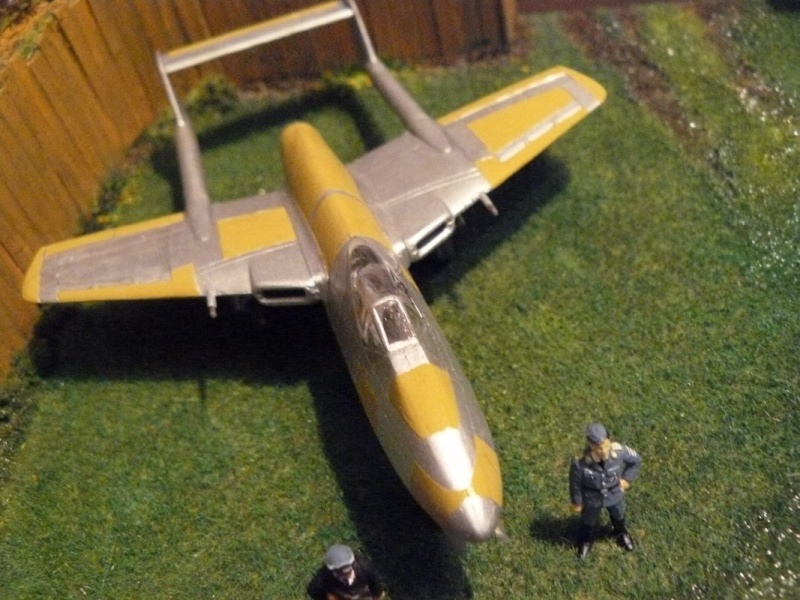

Bonne idée le Flitzer, je l'avais monté chez Special Hobby.

Toujours plus de relief, pose de câbles électriques ou conduites, en plastique étiré.


La guerre du rail, on évide la partie trompe l'oeuil et l'on remplace par les restes du train élèctrique cannibalisé.
Les rails seront noyés au raz de plancher dans le carton plume.


@+

Olivier

Coucou....
Et Olivier va encore nous épater..... c'est garantie par avance....

Quel boulot

Les petits ajouts vont donner un relief intéressant, çà me crée l'envie d'essayé au 1/48

Merci

Pose d'une grande partie 'bétonnée' au-dessus de la grande porte coulissante.
