1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Mar 26 Avr 2016 - 19:40

Diorama Mistel 1 - les préparatifs d'un grand BOUM

26.04.2016 Jour1: Intro & description des kits

Ce montage s'inscrit dans le cadre d'un concours pour les 4 ans du forum 1-72.
Et comme je sévi, avec un égal plaisir, sur 3 forums: (1-72 + Les Maquettistes + Dioramas.forumactif ), je vous propose d'en découvrir le montage.

L'idée est de représenter la préparation d'un Mistel 1 vers la fin de la guerre, en 1945.
Je situerai la scène dans une usine, ou dans la cour de cette usine.
Je pense représenter le mur de fond et celui de droite pour avoir une scène semi-ouverte, un peu comme au théâtre.

La base du dio repose sur cette magnifique boite de chez ITALERI:

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel10

Le décor sera entièrement fait maison !  Scratch à 100%

Pour l'inspiration, je part sur ces 2 images:

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel13
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel14

Je pense compléter avec un palan ou une grue.
Comme il doit impérativement rentrer dans ma "chtite vitrine", la base ne pourra pas dépasser 32 x 35 cm.


En complément, nous aurons 3 kits:

1) "un Général en tournée d'inspection".
Pour ce faire, je vais détourner cette boite ACE:

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel10

2) un camion de transport ou équipé d'une grue (on verra plus tard):
Pour  ce faire je vais partir de ce kit ICM que j'adapterai.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel31

3) Enfin, il me faut une bonne équipe de mécaniciens en tous genres:

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel12



Dernière édition par lucsimonsaive le Lun 10 Oct 2022 - 21:46, édité 1 fois
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Mar 26 Avr 2016 - 19:47

Diorama Mistel 1 - les préparatifs d'un grand BOUM

26.04.2016 Jour1: Description détaillée des kits.


Commençons avec la vedette: Mistel 1 - revue du kit ITALERI.

C'est certainement un kit à acheter "les yeux fermés", surtout en Belgique, où je l'ai acquis pour 21 € TTC.  Very Happy

Là j'avoue que nous "les Gaulois du Nord" on est mieux lotis que vous les pôvres "Gaulois du Sud" concernant les prix des maquettes
(en général 30 à 40% moins cher).  Cool

Non seulement ITALERI nous propose un modèle original, mais en plus il ne se moque pas du client, en offrant un kit de bonne qualité à prix réduit.

Ouvrons la jolie boite et découvrons:
- 2 sachets (1 pour le JU88 + 1 pour le Bf 109F),
- une grande notice très claire (en 6 langues) de 10 pages,
- un set de décalcos pour les 2 avions.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel15

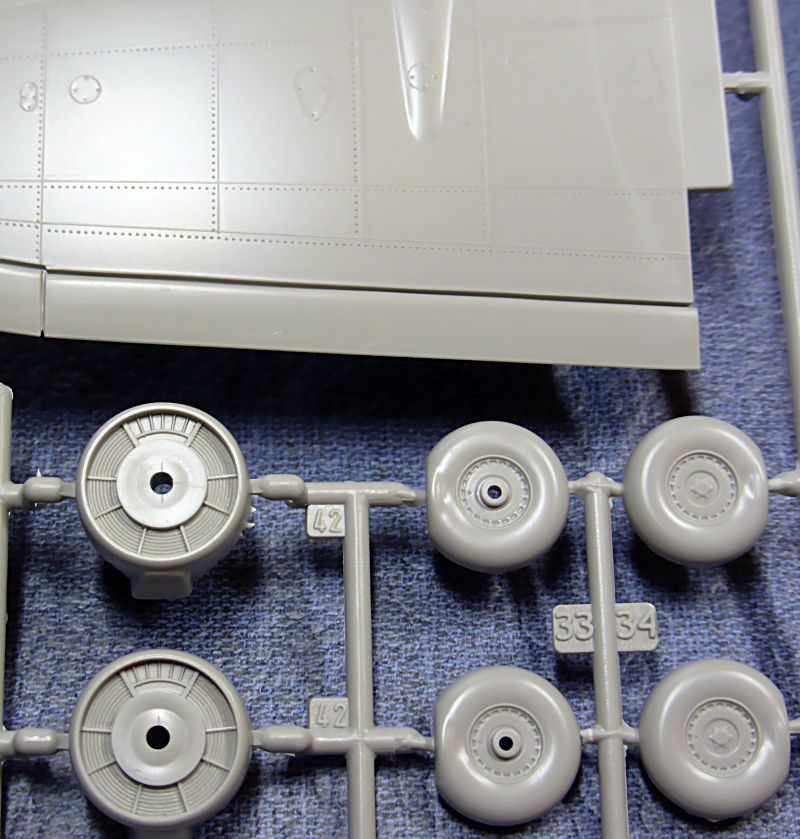

La plasturgie du Ju88: 2 grandes grappes; 84 pièces
- bonne qualité d'ABS gris clair, un peu plus rigide que celle des "nouveaux AIRFIX", pour comparer.
- moule de qualité: très peu de bavures, mais il faut surveiller les "marques d'éjection" sur les intérieurs !
- gravure, fine, en creux, les détails sont très bien réalisés,
- pas de verrières puisque le cockpit est remplacé par un nez à charge explosive.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel16
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel17

La plasturgie du Bf 109: 3 grappes; 81 pièces + 4 pièces pour la verrière (2 configurations)

Ce "demi kit" étant tiré d'un kit pour le Bf 109 seul, ITALERI offre le choix de le configurer:
- soit un réservoir d'appoint, (le plus logique pour une configuration sur Mistel),
- soit une bombe. (elle ira dans la boite à rabiots).
- La qualité et la finesse de la plasturgie sont identique aux précédentes.

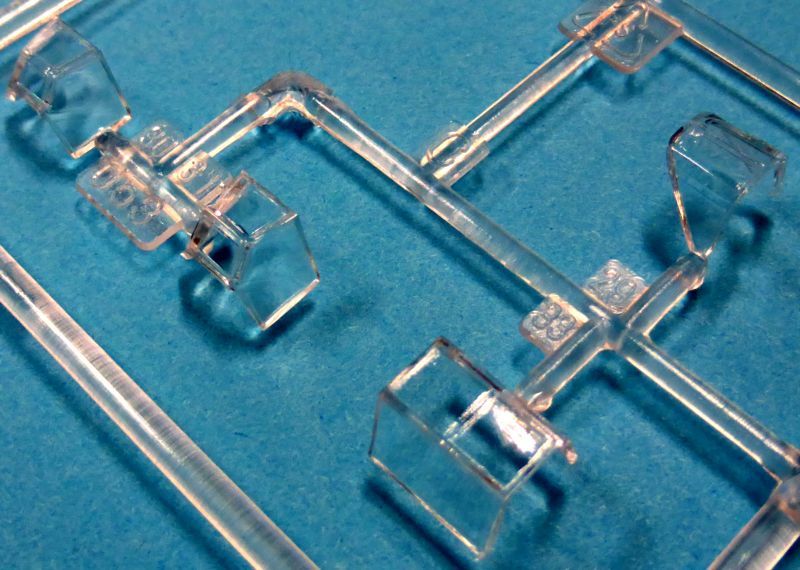

- Les verrières manquent un peu de finesse et de transparence, mais un bon polissage devrait améliorer tout ça.
- intéressant: les 2 demi carlingues sont enrichies de détails assez proprement réalisés.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel18
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel19
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel20
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel21
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel22

Le set de décalcomanies est de bonne qualité, fin et parfaitement net.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel23

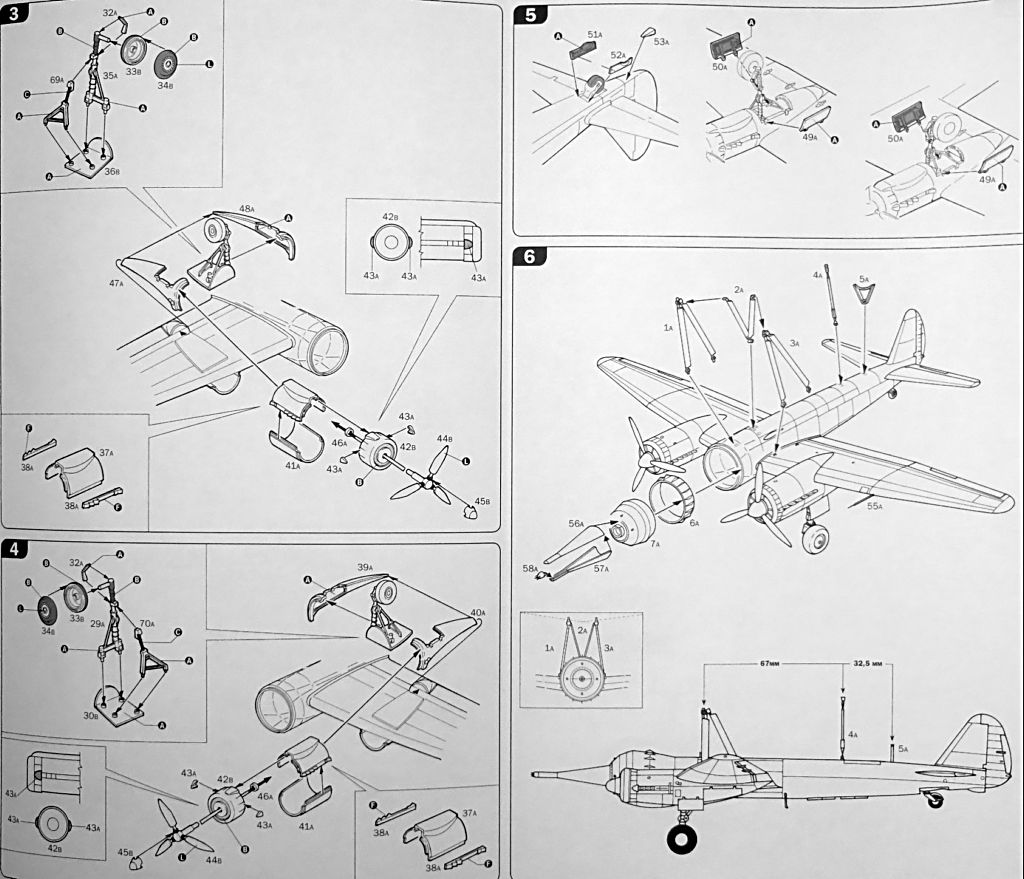

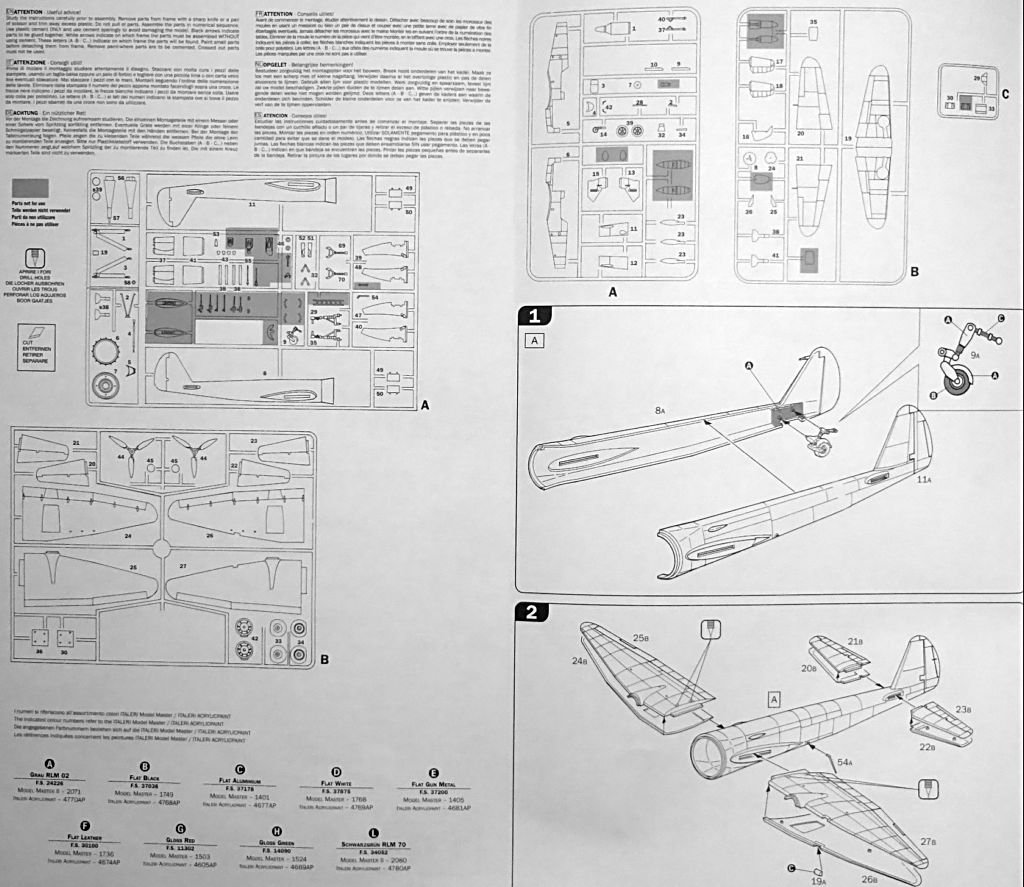

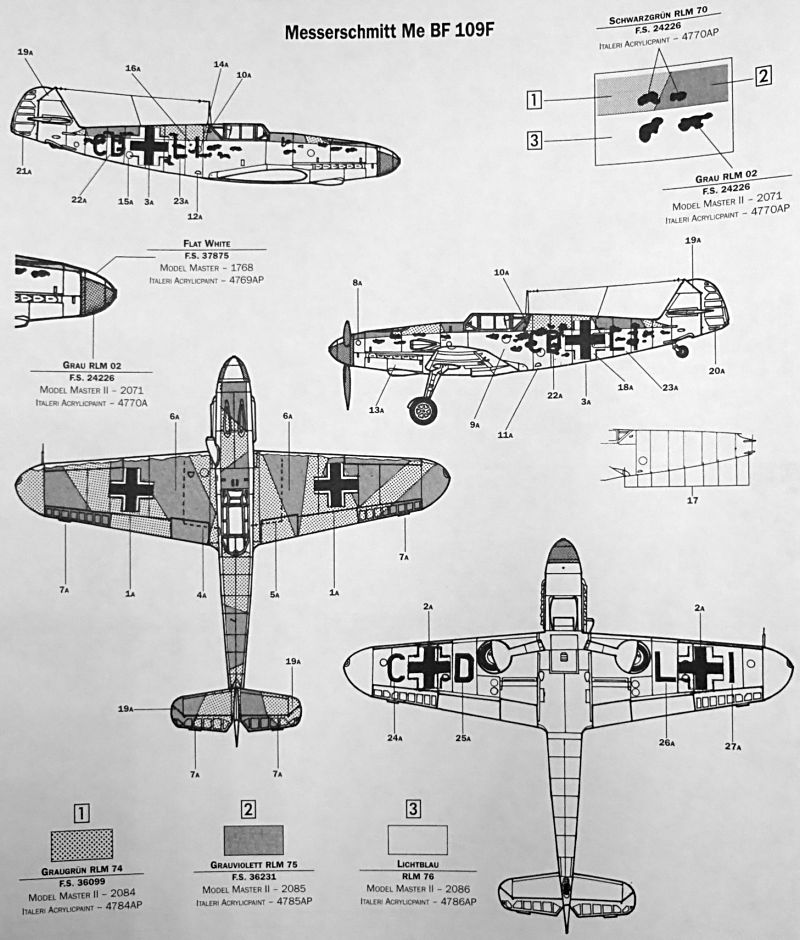

Parcourons la notice (en 6 langues): net et précise, sans fioritures.
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel24
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel25
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel26
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel27
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel28
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel29
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel30

Voilà donc une excellent base pour ce diorama !
ITALERI la conseille pour modéliste, à partir de 14 ans; c'est un minimum pour exploiter son potentiel.
.
.
Revue des kits d'accompagnement.

1) : le camion: Krupp L2H 143:

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel31

Le canon restera au garage, et pour le camion, il faudra prévoir de le transformer, pour lui ajouter:
- soit une benne convenable,
- soit une grue.  Shocked   Et oui ! Pourquoi pas  Suspect
Au fond, nos petit bricoleurs germains étaient habiles mécaniciens et débrouillards  bom

Le kit ICM est de bonne facture.
Les pièces sont proprement moulées; ils faudra prévoir un peu de nettoyage, mais rien d'exceptionnel.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel32
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel33

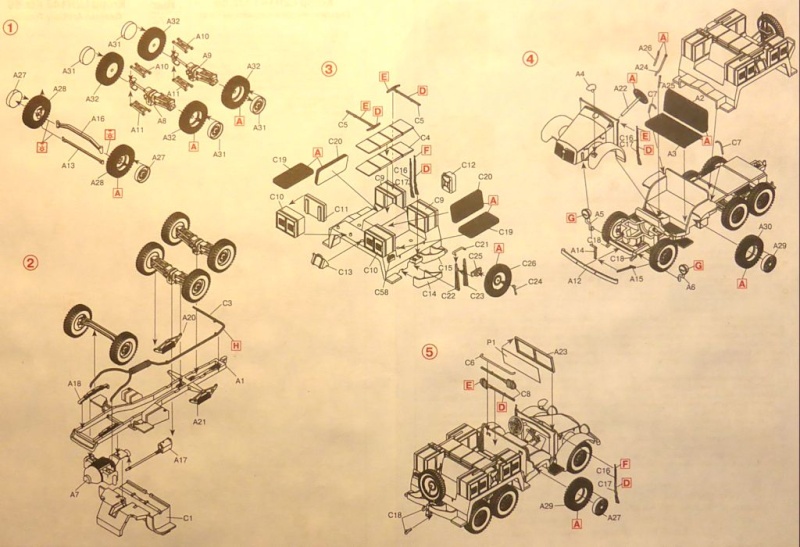

La notice de montage est de la nouvelle génération: propre & efficace:
Je vous met aussi celle du canon, pour ceux que ça pourrait intéresser.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel34
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel35
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel36

.

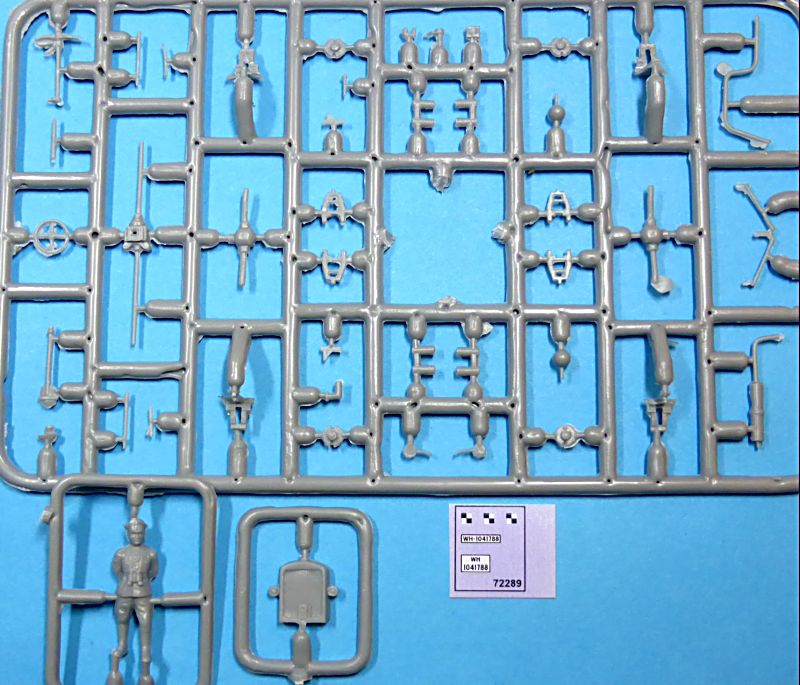

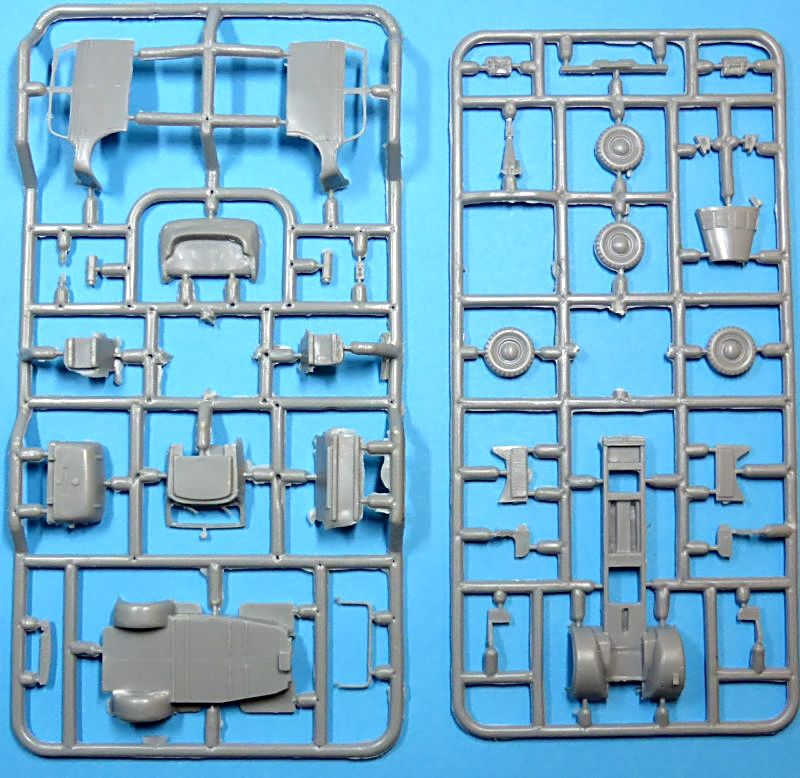

2) ACE: la voiture du "haut gradé" en inspection: KfZ 21

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel10

Bon, pas de surprise, c'est du "ACE" = "kit short run, un tantinet graveleux et empâté".
Une bonne séance d'ébavurage et nettoyage est requise, mais j'ai déjà  vu pire.

Le Général à une bonne tête  Very Happy
La notice est spartiate mais parfaitement claire, donc efficace.
On en a pour son argent

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel37
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel38
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel39
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel40
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel41

.

3) Airfix  WWII Luftwaffe Personnel

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel12

Là j'avoue que la surprise est "plutôt bonne"  Very Happy

Certe nous avons encore à faire aux éternelles figurines en plastic mou, type Poly-Propylène  Sad ,
mais les moulées sont plus propres que celles que j'ai utilisées sur mon grand dio du Handley Page.

Voici les pauses décrites au verso, puis quelques unes des figurines:

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel42
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel43

.
Voilà, tout est prêt pour se "lancer dans une nouvelle aventure"  cheers

lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Bonsoir luc

Message par charret patrick Mar 26 Avr 2016 - 20:25

Tu vas avoir beaucoup de boulot bon courage de la part d'un gaulois du sud
charret patrick
charret patrick
Membre du Cercle du Forum des Maquettistes

Messages : 5219
Date d'inscription : 29/02/2016
Age : 64

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par jean-sé Mar 26 Avr 2016 - 20:57

je confirme ; y va avoir du taf Luc!!!Mais je ne doute pas une seconde de la réussite de ce si beau projet!!!!
jean-sé
jean-sé

Messages : 282
Date d'inscription : 27/01/2015
Age : 48
Localisation : colmar

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Jeu 5 Mai 2016 - 12:10

Diorama Mistel 1 - les préparatifs d'un grand BOUM

05.05.2016  Jour 2: Mistel 1:  Ju-88 mise en croix.


Coucou les copains ! Very Happy

Après quelques jours pénibles à jouer la planche,  Sad  mon vieux dos se calme un peu Very Happy

Du coup les affaires reprennent !

Bonne surprise sur ce kit ITALERI:
- le plastic est un Poly-Styrène (PS) qui se travaille aisément et se colle à la perfection.
- les ajustements sont plutôt réussis, enfin jusqu'ici ; pourvu que ça dure Rolling Eyes

La mise en croix s'est passé sans problème.

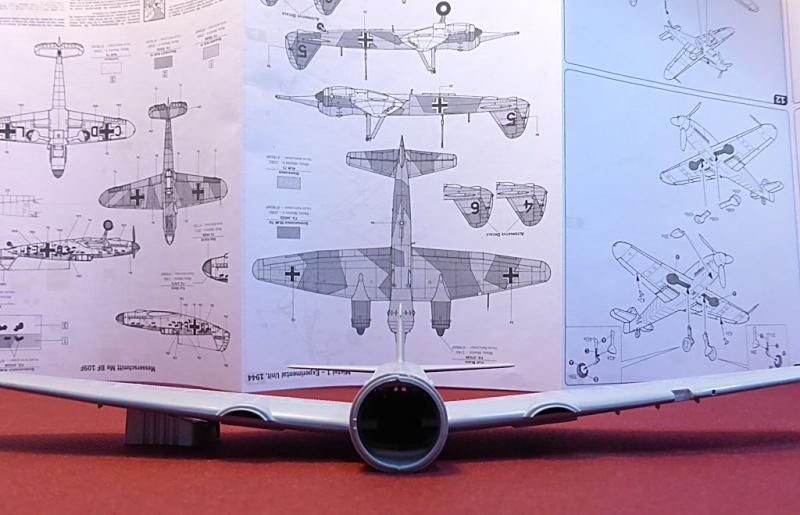

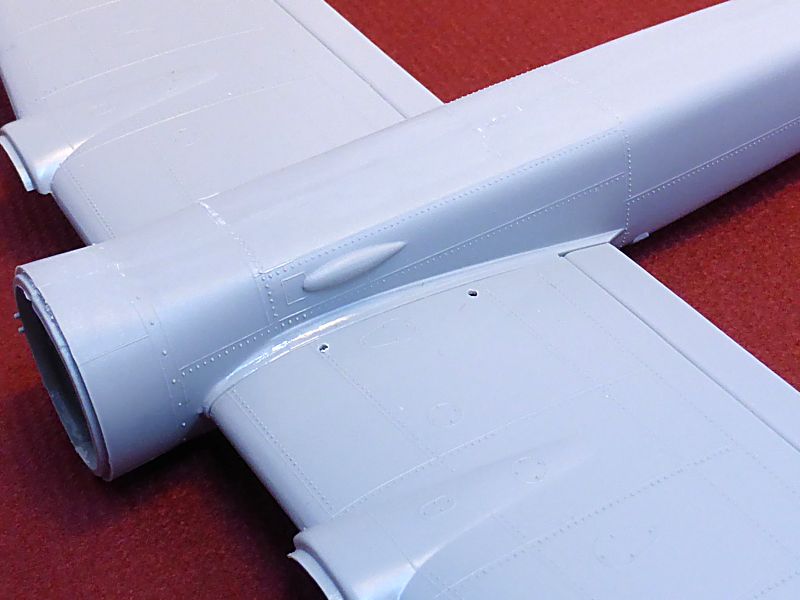

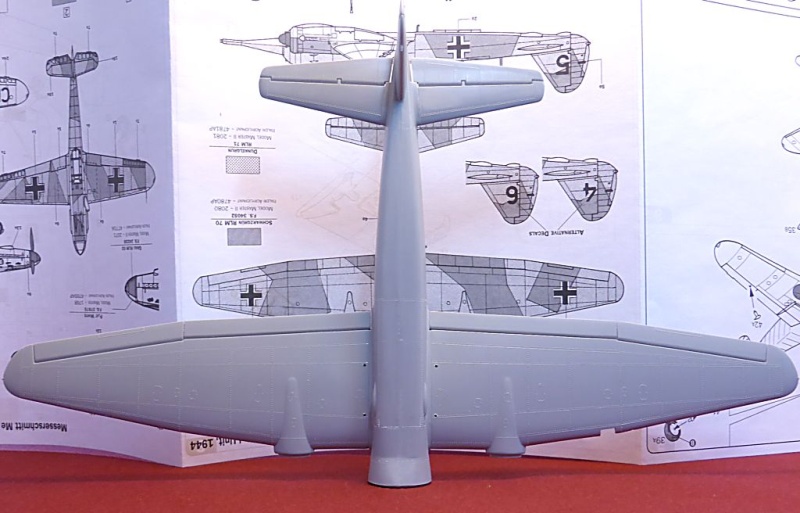

Voici les premières photos du Ju-88.


1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel45
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel47
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel44
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel48
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel46
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel49
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty bonjour luc

Message par charret patrick Jeu 5 Mai 2016 - 15:18

probléme de santé fait nous une belle peinture avec un bel aerographe et ont ne discute pas 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours 876992450 fini la barbouille
charret patrick
charret patrick
Membre du Cercle du Forum des Maquettistes

Messages : 5219
Date d'inscription : 29/02/2016
Age : 64

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par Invité Jeu 5 Mai 2016 - 16:14

Bonjour,

Je suis impatient de voir ce curieux attelage sur pattes !

Bon montage @ Toi.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours 3163664747 / Frédéric
avatar
Invité
Invité


Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par polnagaillot Jeu 5 Mai 2016 - 17:13

Luc qui va monter un kit "facile" ......
Çà va te changer.......
Moi aussi j'attends la suite......

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Fond_b27

Plastiquement Votre -----------1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Dm_23411

Fr@ncis
polnagaillot
polnagaillot
Membre du Cercle du Forum des Maquettistes

Messages : 16872
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Jeu 5 Mai 2016 - 17:28

C'est vrai que, à côté du "Savoia Marchetti AIRFIX de 1967", ce kit devrait être une "ballade de santé" ! Very Happy
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par Allwings Jeu 5 Mai 2016 - 17:39

Bon courage pour ta "ballade de santé"....
Comme les autres je piaffe d'impatience....

_________________
A bientôt.
Alain1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11029
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Ven 6 Mai 2016 - 19:50

Diorama  Mistel 1 - les préparatifs d'un grand BOUM

05.05.2016  Jour 3: Mistel 1:  Ju-88 Trains d'atterrissage


Le beau temps nous apporte son lot de travaux dans le jardin.
Faut dire que ça fait si longtemps qu'on attendait le soleil  sunny, alors on en profite.

Malgré tout, j'ai trouvé un peu de temps pour avancer le Mistel.

La suite des travaux:
- pas mal de préparation de pièces: ébavurage et ajustage,

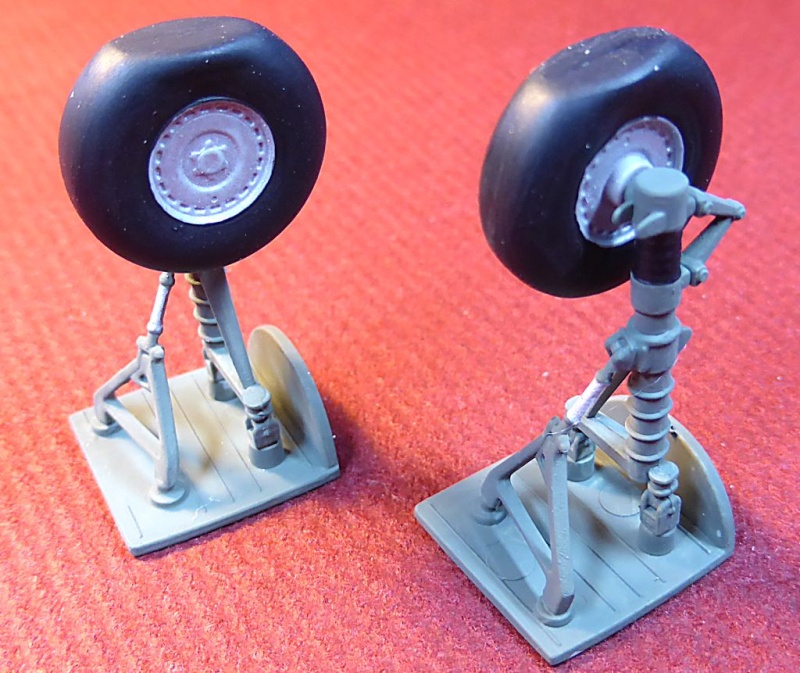

- je m'attaque au train d'atterrissage et aux puis des trains,
- peinture de base des hélices.

Après séchage complet, je passerai un petit ju gris clair et brun moyen.


1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel50

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel51

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel52
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty bonsoir luc

Message par charret patrick Ven 6 Mai 2016 - 20:02

bon courage tu avance bien Very Happy
charret patrick
charret patrick
Membre du Cercle du Forum des Maquettistes

Messages : 5219
Date d'inscription : 29/02/2016
Age : 64

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par Invité Ven 6 Mai 2016 - 22:38

Bonsoir,
lucsimonsaive a écrit:Le beau temps nous apporte son lot de travaux dans le jardin.Faut dire que ça fait si longtemps qu'on attendait le soleil  sunny, alors on en profite.
C'est clair ! On a même déjeuner sur la table du jardin pour la première fois depuis... bien longtemps Basketball

Bonne suite Wink

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours 3163664747 / Frédéric
avatar
Invité
Invité


Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par Emil_ Dim 8 Mai 2016 - 18:19

Laughing  Tu en as plein le dos ( Sad  ) avant de commencer ! ? non ! en avant toute ...

Je reviens sur les figurines : un vrai défit à cette échelle Embarassed  la gravure du " Renard " semble molle et il faudra ton talent pour rectifier les contours .

J'ai un vieux bouquin sur le KG-200 avec un bon passage sur les Mistels , ça me donne envie de le relire !

Je te suis I love you :arrow:

_________________
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Insign10-1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Indign10
Emil_
Emil_

Messages : 906
Date d'inscription : 30/09/2013
Localisation : Normandie - Rouen 76

http://lesmaquettistes.com

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Dim 8 Mai 2016 - 18:48

Salut mon Gérard Very Happy

Non pas de problème ni de "coup de mou" sur ce projet.
Juste que ces 2 dernières semaines ont été fort chargées et que j'ai eu très peu de temps pour les maquettes.

Les 2 prochains week-end seront aussi chargés; On se verra à Tiqueux les 21 & 22 mai.  cheers

Donc ça avancera: "lentement,... mais sûrement !"

Après Tinqueux, les affaires reprendront leur cour normale et  je retrouverai ma "vitesse de croisière"

Les figurines seront certainement un beau travail de précision et de finition.
En plus du décor "en 100% scratch maison" , bref il y a encore pas mal de taf.

Mais j'ai bien l'intention de le finir dans les temps !
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par jean-sé Lun 9 Mai 2016 - 22:20

mais tu vas y arriver c'est un défi à la hauteur de ton talent d'ailleurs je m'installe et j'admire 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours 1679360675
jean-sé
jean-sé

Messages : 282
Date d'inscription : 27/01/2015
Age : 48
Localisation : colmar

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Lun 9 Mai 2016 - 22:37

Holà !  Holà !
N'admirez pas trop, mes bons amis !

Tout avait si bien commencé, mais le malheurs m'attendait au tournant ! Sad

Que dis-je "malheur"?
Désastre eut été plus juste à dire ! affraid

Ce soir je galère comme une bête sur les ajustements des moteurs et des trains d'atterrissages sur les intrados.
Pire qu'une galère,... c'est "Waterlo morne plaine", la Bérésina, la "défaite d'Allésia" ! pale

Je taille au cutter et à la DREMEL, je charcute à la tronçonneuse ! affraid

Pour les photos, faudra attendre demain, avec les explications de la défaite de Stalingrad !

Je vous préviens, ça sera pas beau à voir Evil or Very Mad
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par Fogg Mar 10 Mai 2016 - 13:16

Mais notre Belge préféré se lance (une fois) dans la construction à la chaine...
Attention, ACE ce sont des maquettes "d'homme", j'en ai monté quelques unes, il y a toujours de longs moments de solitude... J'ai également Rommel et sa bagnole en stock... Y a du ponçage en masse à prévoir et du masticage car les ajustements ne sont jamais top c'est le moins qu'on puisse en dire.
Bon courage Maître Luc!...
Fogg
Fogg
Membre du Cercle du Forum des Maquettistes

Messages : 2611
Date d'inscription : 03/04/2016
Age : 71
Localisation : France ( 37 )

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Mar 10 Mai 2016 - 16:24

D'accord, mais ici je ne suis pas encore sur le kit ACE !

Je suis sur le kit ITALERI du Mistel.
Le plus dingue c'est que jusqu'ici, tout était parfait du point de vue des ajustements.

Et là, sur les puis des trains, les ajustages ne sont pas mauvais, ils sont complètement à côté de la plaque, de plusieurs mm.
Pour moi, c'est du jamais vu !
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Mar 10 Mai 2016 - 19:25

Diorama  Mistel 1 - les préparatifs d'un grand BOUM

10.05.2016  Jour 4: Mistel 1:  Ju-88 Trains d'atterrissage: la catastrophe !


Parlons peu, mais parlons bien: les photos d'une catastrophe totalement imprévue  affraid
Pour moi, c'est "du jamais vu !"
Même dans mes modèle "short RUN des pays exotiques"  Evil or Very Mad

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel60

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel61

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel62

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel63

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel64

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel65

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel66

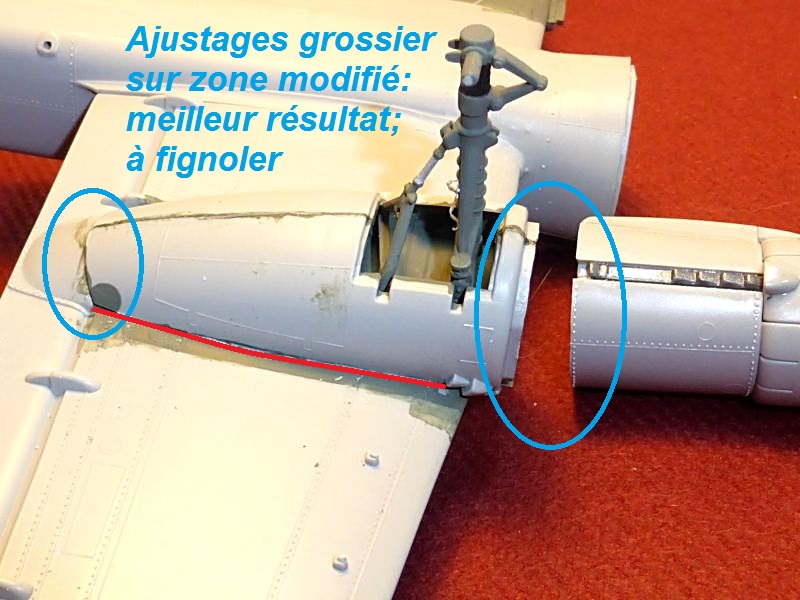

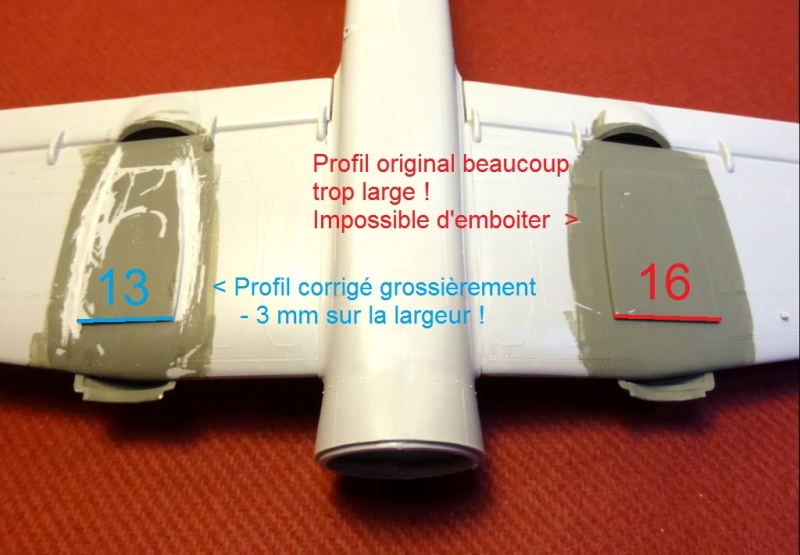

Pour corriger les ajustages, j'ai choisi de procéder par itérations:
- réduire la largeur de la base: - 3 mm dans une première approche,
- les caissons des trains sont mis en forme sur base des contours internes des moteurs à emboiter,
- sur la base modifiée, le casson prend mieux sa position,
- mais il reste à corriger les profils pour mieux s'ajuster sur l'intrados et vérifier l’emboîtement final du moteur

Souhaitez-moi "bonne m..." j'en aurai besoin  pale
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par jean-sé Mar 10 Mai 2016 - 21:44

laprochaine fois achete un kit type amodels mdr3
jean-sé
jean-sé

Messages : 282
Date d'inscription : 27/01/2015
Age : 48
Localisation : colmar

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Mer 11 Mai 2016 - 16:19

Eh bien c'est notre copain Adrien, qui est un visionnaire !

Il a mis le doigt sur la "méga bêtise" que j'ai commise: j'ai intervertis les pièces des 2 fuseaux.

Ce qui est étonnant, c'est que j'ai pourtant emboîté pour chacun des 2 groupes, une pièce mâle et une pièce femelle.
Donc le "détrompage n'est pas sécurisé.

Regardez bien cette photo:
1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Mistel66

Sur le fuseau, à l'avant, sur chacun des flancs il y a un double bossage en imbriqué qui figure des sorties d'aération.
Ces bossages sont sur chacun des 2 côtés du fuseau.

Et c'est là l'erreur !     Shocked
En réalité, chacune de ces pièces devrait se trouver sur les flancs externes de chacun des 2 fuseaux.

Impossible évidemment de changer quoi que ce soit !
En effet j'ai déjà modifié les ajustages et collé les 2 fuseaux sous les intrados.

Il me reste à mastiquer un peu puis à poncer.
Mais les ajustages sont assez réussis; j'en suis assez fier !

Pas de panique, j'entrevoie déjà une solution:
1) poncer ces 2 groupes de bossages imbriqués et symétriser les 2 fuseaux,
2) refaire en scratch les échappements imbriqués, sur les capots externes des 2 fuseaux.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Gynie210

Ben voilà une sacré pétouille de ma part qui explique le pourquoi d'un tel défaut !
Milles excuses à ITALERI pour avoir fustigé ses ajustements.
"Mea maxima culpa" , j'irai en chemise et la corde au coup implorer la clémentce de ITALERI.

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Ei0610

Donc ce soir, au programme:

- charcuttage,
- masticage et bricolage maison pour corriger tout ce "BAZAR, une fois".
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par polnagaillot Mer 11 Mai 2016 - 18:51

Salut Luc ....
C'est exactement ce que j'étais en train de me dire.....
Les fuseaux ne sont pas du bon coté......
Rien n'est collé..... pas trop tard, et le charcutage intérieur ne se verra pas, une fois tout rentré dans l'ordre....
Aller courage ....

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Fond_b27

Plastiquement Votre -----------1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Dm_23411

Fr@ncis
polnagaillot
polnagaillot
Membre du Cercle du Forum des Maquettistes

Messages : 16872
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par Allwings Mer 11 Mai 2016 - 18:54

... Et certains me taxent de "chirurgien plasticien"? lol!
Je suis un enfant de coeur à côté de ce que tu re fabrique!
Bon courage pour cette chirurgie réparatrice...

_________________
A bientôt.
Alain1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11029
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours Empty Re: 1/72 - Diorama Mistel 1 - les préparatifs d'un grand BOUM - Revell - en cours

Message par lucsimonsaive Mer 11 Mai 2016 - 19:14

polnagaillot a écrit:Salut Luc ....
C'est exactement ce que j'étais en train de me dire..... Les fuseaux ne sont pas du bon coté......
Rien n'est collé..... pas trop tard,  ben si justement !  Very Happy  ...
Aller courage ....[/color]

Pas de Panique, mon Francis, j'en ai vu d'autres !

De toutes façons, en appliquant mon plan, je dois pouvoir revenir à l'identique.
Voir mieux si je réussi à faire des ouïes d'aération plus belles que les originaux !

@ Alain
: merci beaucoup de ces encouragements. Very Happy

Mais à ce stade, plutôt que de parler de "chirurgie plastique" ,
je parlerais plutôt de "massacre à la tronçonneuse et plafonnages en tous genres !"
lucsimonsaive
lucsimonsaive
Membre du Cercle du Forum des Maquettistes

Messages : 3947
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE

Revenir en haut Aller en bas

Page 1 sur 16 1, 2, 3 ... 8 ... 16  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
