*1/48        Mirage V Belgium         Heller    Empty *1/48 Mirage V Belgium Heller

Message par Allwings Ven 10 Mai 2019 - 18:50

Bonjour à tous.

Apres autant d'inactivité maquettiste, je reprends doucement. Shocked

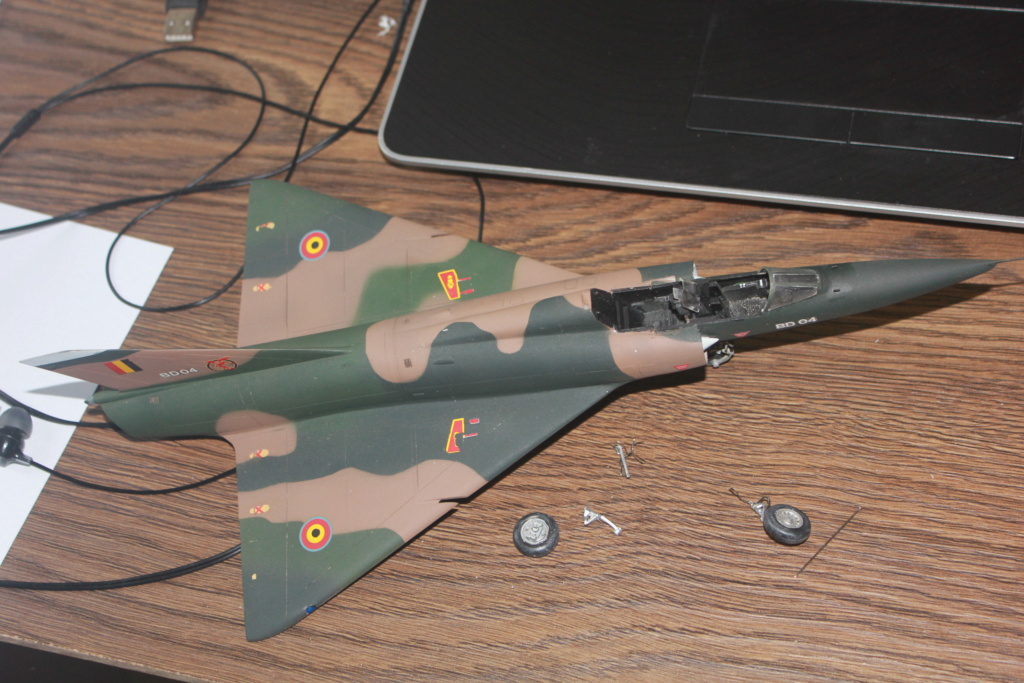

De mes cartons, j'ai sorti un Mirage V B et Belge.

*1/48        Mirage V Belgium         Heller    Img_4043

A l'inverse de la plupart de ses congénères, il a subi les affres du temps qui passe:
Train d’atterrissage en plusieurs morceaux, décalcomanies qui partent en lambeaux, pièces manquantes...
Et puis... une gravure incomplète ( c'était mes débuts Crying or Very sad ) et une quille arrière fausse.

je vais donc entamer sa restauration.

La quille des M5 Belge ont une crosse d’arrêt d'urgence ( comme les Mirage Gabonais et les III D2Z Su AF), à laquelle se greffe une protection supplémentaire du crochet.

*1/48        Mirage V Belgium         Heller    Dassau10

Allez on y va:

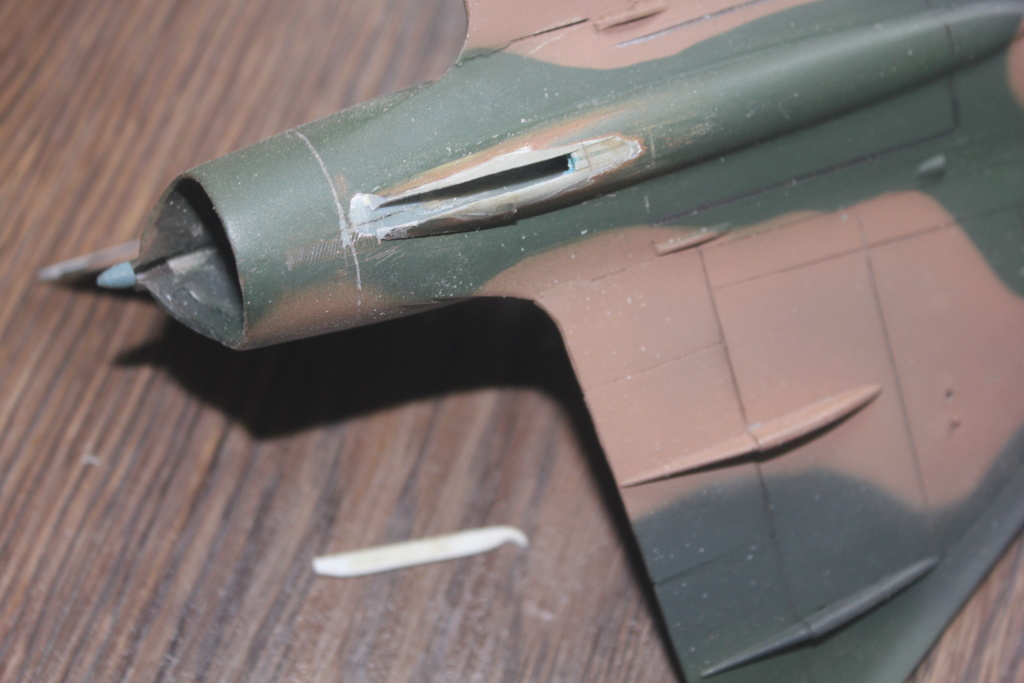

Découpe de l'emplacement de la crosse dans la quille, mise en place de la protection (les 2 triangles) et confection de ladite crosse.
Z
*1/48        Mirage V Belgium         Heller    Img_4210
*1/48        Mirage V Belgium         Heller    Img_4212
*1/48        Mirage V Belgium         Heller    Img_4211
*1/48        Mirage V Belgium         Heller    Img_4213

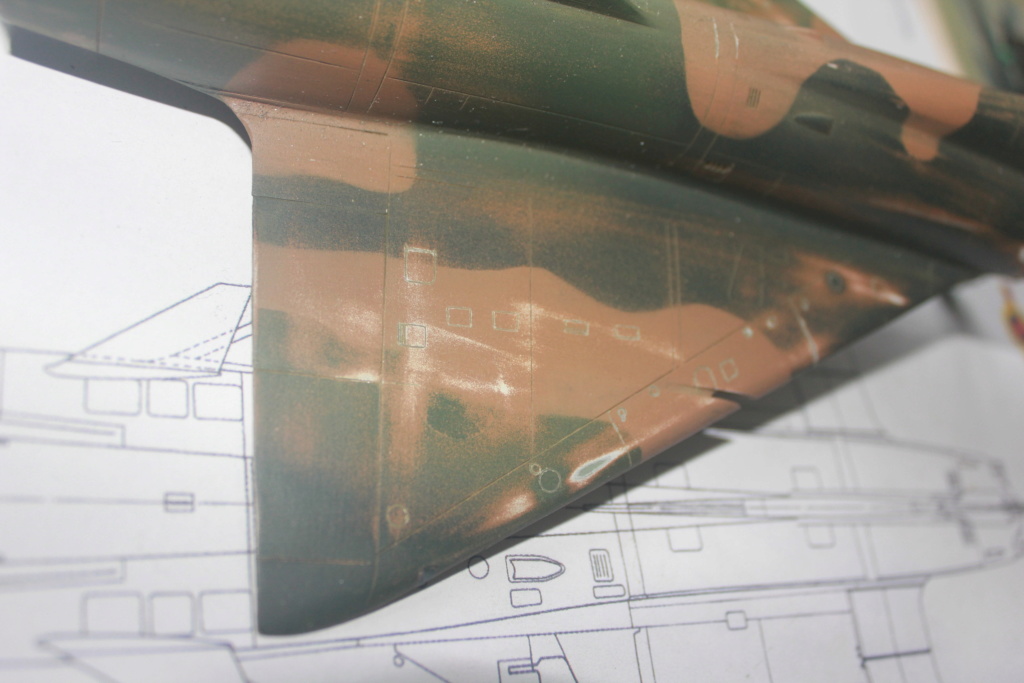

Un peu de gravure complémentaire sur les ailes Rolling Eyes

*1/48        Mirage V Belgium         Heller    Img_4214
*1/48        Mirage V Belgium         Heller    Img_4215

et sur les entrées d'air

*1/48        Mirage V Belgium         Heller    Img_4216

Voila pour aujourd'hui.


Dernière édition par allwings le Mar 27 Sep 2022 - 10:38, édité 1 fois

_________________
A bientôt.
Alain*1/48        Mirage V Belgium         Heller    Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11163
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par polnagaillot Ven 10 Mai 2019 - 19:06

ha ! Alain qui retrouve le chemin de son atelier !!!! Rolling Eyes Rolling Eyes Rolling Eyes
On en salive d'avance.....
Mais, dis moi, un mirage Belge, je pensais que c'était une baraque à frite dans le désert !.......J'ai honte !
je suis dehors

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !*1/48        Mirage V Belgium         Heller    Fond_b27

Plastiquement Votre -----------*1/48        Mirage V Belgium         Heller    Dm_23411

Fr@ncis
polnagaillot
polnagaillot
Membre du Cercle du Forum des Maquettistes

Messages : 17077
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par matelot du 17 Ven 10 Mai 2019 - 21:17

Bonne idée, c'est déjà bien parti en tout cas. Bon courage pour la suite.....
matelot du 17
matelot du 17
Membre du Cercle du Forum des Maquettistes

Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Invité Ven 10 Mai 2019 - 23:56

Bonne reprise Alain Wink

Frédéric
avatar
Invité
Invité


Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Pat One Sam 11 Mai 2019 - 9:03

Bonne continuation pour ta restauration
Pat One
Pat One
Membre du Cercle du Forum des Maquettistes

Messages : 4026
Date d'inscription : 06/11/2017
Age : 51
Localisation : Mourmelon Le Grand 51

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Sukhoi-88 Sam 11 Mai 2019 - 10:21

polnagaillot a écrit:ha ! Alain qui retrouve le chemin  de son atelier !!!! Rolling Eyes Rolling Eyes Rolling Eyes
On en salive d'avance.....
Mais, dis moi, un mirage Belge, je pensais que c'était une baraque à frite dans le désert !.......J'ai honte !
je suis dehors

Non ,pas toi !!! affraid affraid affraid
Sukhoi-88
Sukhoi-88
Membre du Cercle du Forum des Maquettistes

Messages : 4090
Date d'inscription : 06/03/2018
Age : 52
Localisation : Vosges-88

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Allwings Sam 11 Mai 2019 - 21:33

Merci de votre intérêt.

Confection de la sortie de tuyère en métal; à partir d'une canette de boisson gazeuse...

*1/48        Mirage V Belgium         Heller    Img_4217

Positionnement provisoire dans le fuselage et réfection du cône parachute.
*1/48        Mirage V Belgium         Heller    Img_4219
*1/48        Mirage V Belgium         Heller    Img_4218

_________________
A bientôt.
Alain*1/48        Mirage V Belgium         Heller    Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11163
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Invité Dim 12 Mai 2019 - 5:28

Du beau boulot sur cette reprise!!! Bonne suite Wink
avatar
Invité
Invité


Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Longstreet Dim 12 Mai 2019 - 9:07

Ca c'est de la Restauration !
Je suis avec plaisir c'est du grand art surtout regraver ou retailler sur un kit déjà monté !.
Longstreet
Longstreet
Membre du Cercle du Forum des Maquettistes

Messages : 15060
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par matelot du 17 Dim 12 Mai 2019 - 11:58

Géniale !!!!!! *1/48        Mirage V Belgium         Heller    3149818297 bonne idée pour la tuyère en métal de canette, je n'y aurai pas pensé pourtant j'adore recycler pour mes montages......

Bravo à toi et vivement les prochaines photos...... numérique
matelot du 17
matelot du 17
Membre du Cercle du Forum des Maquettistes

Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Allwings Dim 12 Mai 2019 - 15:27

Merci Alain, François et Antoine de vos appréciations. Wink

l'habitacle me semblait un peu vide, donc un peu de bout de grappe, C.P et fil électrique apporteront un peu de relief...

*1/48        Mirage V Belgium         Heller    Img_4221
*1/48        Mirage V Belgium         Heller    Img_4222

Et puis tant que j y suis, j'ai refais en transparent le feux de dérive. Smile
*1/48        Mirage V Belgium         Heller    Img_4223

_________________
A bientôt.
Alain*1/48        Mirage V Belgium         Heller    Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11163
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Allwings Dim 12 Mai 2019 - 17:26

On arrive à un des rares mauvais points de la maquette Heller du Mirage III C/B : la fragilité des trains d'atterrissages (un peu comme sur le vrai d'ailleurs...)

La jonction entre la fourche et le fut du train est fragile en soit; et l'axe de la roue n'est pas beaucoup mieux. Bref avec le temps (ou quelquefois beaucoup plus tôt  Evil or Very Mad) cela donne ça:
*1/48        Mirage V Belgium         Heller    Img_4044

l'idée consiste à percer (à la main) le fut et à y faire passer une épingle qui ira jusqu'au bas de la fourche.
Quelque soit la pression exercée, la fourche ne bougera plus. En plus c'est invisible une fois la roue collée.

*1/48        Mirage V Belgium         Heller    Img_4045

Même méthode pour l'axe de la roue
*1/48        Mirage V Belgium         Heller    Img_4224

le tout collé à la cyano, on enlève le surplus "épingle" (sauf la partie qui va s'encastrer dans le fût).
et on perce le fut dans lequel l'épingle va s'insérer. Le train aura ainsi un axe solide.

*1/48        Mirage V Belgium         Heller    Img_4225

Apres on rajoute les contrefiches ( épingles + scotch alu pour les têtes de piston) et deux fils électriques qui représenteront les durits de frein.

*1/48        Mirage V Belgium         Heller    Img_4228

Fini (et solide!).

*1/48        Mirage V Belgium         Heller    Img_4231
*1/48        Mirage V Belgium         Heller    Img_4229
*1/48        Mirage V Belgium         Heller    Img_4230

_________________
A bientôt.
Alain*1/48        Mirage V Belgium         Heller    Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11163
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Allwings Jeu 16 Mai 2019 - 19:08

Un peu de peinture pour optimiser le cockpit.

*1/48        Mirage V Belgium         Heller    Img_4233
*1/48        Mirage V Belgium         Heller    Img_4310
*1/48        Mirage V Belgium         Heller    Img_4311
*1/48        Mirage V Belgium         Heller    Img_4312

_________________
A bientôt.
Alain*1/48        Mirage V Belgium         Heller    Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11163
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par matelot du 17 Jeu 16 Mai 2019 - 19:25

Quand tu restaures tu ne le fais pas à moitié!!!!! Il va être mieux que neuf à cette allure.

Bonne continuation et bravo!! *1/48        Mirage V Belgium         Heller    2980943186 *1/48        Mirage V Belgium         Heller    2980943186
matelot du 17
matelot du 17
Membre du Cercle du Forum des Maquettistes

Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Allwings Jeu 16 Mai 2019 - 21:55

Merci Antoine. j'aimerai bien qu'il soit mieux qu'avant... Rolling Eyes

j'avais oublié les sièges (refaits et transformés en MB mk10- ceux de Heller sont une base pour des MB mk4...)
Comme d'hab, mastic, CP, fil électrique et papier de carrossier (pour les sangles et tabliers divers).

*1/48        Mirage V Belgium         Heller    Img_4313
*1/48        Mirage V Belgium         Heller    Img_4314

les mêmes en place.

*1/48        Mirage V Belgium         Heller    Img_4316
*1/48        Mirage V Belgium         Heller    Img_4315

_________________
A bientôt.
Alain*1/48        Mirage V Belgium         Heller    Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11163
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Longstreet Ven 17 Mai 2019 - 10:03

affraid affraid affraid affraid je sais plus quoi dire !!!!!!!!
Longstreet
Longstreet
Membre du Cercle du Forum des Maquettistes

Messages : 15060
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par matelot du 17 Ven 17 Mai 2019 - 10:36

Bravo c'est superbe j'en suis bouche bée *1/48        Mirage V Belgium         Heller    3149818297
matelot du 17
matelot du 17
Membre du Cercle du Forum des Maquettistes

Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Allwings Ven 17 Mai 2019 - 18:31

Merci, Antoine et François de votre intérêt et de votre suivi..

Toute petite avancée du jour.

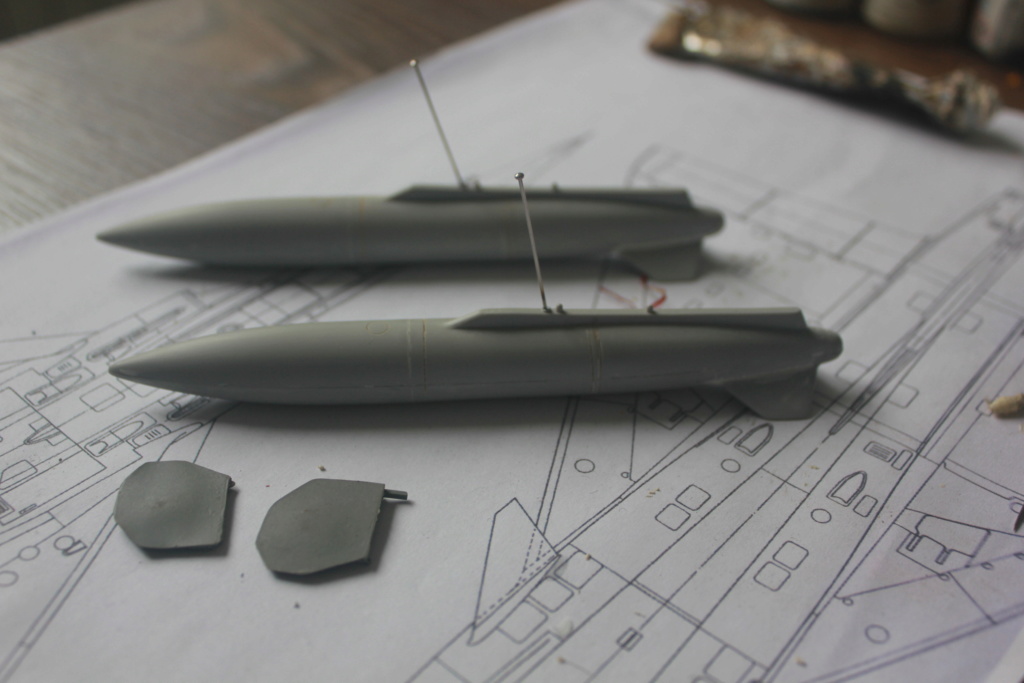

Quelques écopes propres au BE ( différentes du B), goulottes canon, et trappes de train (elles aussi différentes du B) + gravure des 1 700 litres (fausse dans la boite Italeri à laquelle je les ai emprunté)

*1/48        Mirage V Belgium         Heller    Img_4318
*1/48        Mirage V Belgium         Heller    Img_4319
*1/48        Mirage V Belgium         Heller    Img_4317

Optimisation de la sortie de tuyère.
un peu de papier gauffré (je n'ai pas de boites de "petit suisse" qui me servent habituellement); du fil électrique...

*1/48        Mirage V Belgium         Heller    Img_4321
*1/48        Mirage V Belgium         Heller    Img_4320

La peinture achèvera l'illusion. drunken

_________________
A bientôt.
Alain*1/48        Mirage V Belgium         Heller    Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11163
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par fouga53 Ven 17 Mai 2019 - 19:49

Tu me donnes des idées... j'ai un IIIB Heller qui "traîne" dans une boîte... je vais appliquer tes conseils pour le train d'atterrissage. *1/48        Mirage V Belgium         Heller    1347440109


Dernière édition par fouga53 le Sam 18 Mai 2019 - 8:56, édité 1 fois
fouga53
fouga53
Membre du Cercle du Forum des Maquettistes

Messages : 8347
Date d'inscription : 23/11/2013
Age : 70
Localisation : Saint ARNAC - 66220

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par matelot du 17 Ven 17 Mai 2019 - 21:22

Cette dernière avancée est tout à fait bien rendue, le coup de la tuyère est bien pensé, c'est bien cela donne des idées pour d'autres montages... *1/48        Mirage V Belgium         Heller    3149818297 *1/48        Mirage V Belgium         Heller    3149818297
matelot du 17
matelot du 17
Membre du Cercle du Forum des Maquettistes

Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par polnagaillot Sam 18 Mai 2019 - 7:59

Alain est le docteur Frankenstein du Mirage....mais le résultat est de loin supérieur esthétiquement que celui obtenu par le médecin fou.....Quel talent !
Merci d'être revenu auprès de nous !

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !*1/48        Mirage V Belgium         Heller    Fond_b27

Plastiquement Votre -----------*1/48        Mirage V Belgium         Heller    Dm_23411

Fr@ncis
polnagaillot
polnagaillot
Membre du Cercle du Forum des Maquettistes

Messages : 17077
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Invité Sam 18 Mai 2019 - 8:01

Un sacré boulot de restauration!!! Il va être superbement détaillé!!! Bonne suite Wink
avatar
Invité
Invité


Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Invité Sam 18 Mai 2019 - 16:03

Ca avance bien içi Very Happy !

Mais dis-Moi, pourquoi ne pas avoir décapé intégralement l'appareil avant de faire tes ajouts confused
avatar
Invité
Invité


Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par Allwings Sam 18 Mai 2019 - 16:51

@Fred: je n'ai pas voulu décaper car je n'avais pas envie de me refaire tous les joint en mastic... Par flemme quoi Rolling Eyes

_________________
A bientôt.
Alain*1/48        Mirage V Belgium         Heller    Fond_b20
Allwings
Allwings
Membre du Cercle du Forum des Maquettistes

Messages : 11163
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

*1/48        Mirage V Belgium         Heller    Empty Re: *1/48 Mirage V Belgium Heller

Message par JC DOC5 Sam 18 Mai 2019 - 16:52

Bonjour,
C'est très sympa l'idée de restaurer un maquette! Je n'ai jamais osé et je n'ai pas gardé mes kits de jeunesse. Bon courage car le boulot est conséquent. Tu as déjà bien entamé une belle remise à niveau!
Je vois que tu aimes bien faire des ajouts! Cela donne bien! Bonne continuation! cheers
JC DOC5
JC DOC5
Membre du Cercle du Forum des Maquettistes

Messages : 3791
Date d'inscription : 12/11/2017
Age : 56
Localisation : Seine-et-Marne 77

Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
