1/48  Mirage 5 p4 Peru   Heller   FINI Empty Mirage nationalité indéfinie (pour l'instant)

Message par allwings Jeu 21 Nov 2013 - 22:29

Bonsoir

la théorie c'est bien, la pratique c'est mieux. Very Happy
A partir  d'un Mirage III C de HELLER  au 1/48, je vais m'orienter vers un III E / 5 d'une nationalité pour l'heure indéfinie (des idées?)

les photos valent mieux que les longs discours;

on prélève sur l'avant du III C, la partie arrière du cockpit (celle sur laquelle repose la verrière). Merci les scies Tiger (sans pub!).
on sectionne 8 mm sur le croupion. Pour une meilleure compréhension, sur la photo, c'est le fuselage droit qui s'est fait opéré.
on commence la gravure des lignes de structure en relief sur le vénérable...

1/48  Mirage 5 p4 Peru   Heller   FINI Transf10

A bientot
Alain
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par polnagaillot Ven 22 Nov 2013 - 12:25

RESPECT TOTAL, mon Alain !..Doctor delta !

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !1/48  Mirage 5 p4 Peru   Heller   FINI Fond_b27

Plastiquement Votre -----------1/48  Mirage 5 p4 Peru   Heller   FINI Dm_23411

Fr@ncis
polnagaillot
polnagaillot

Messages : 13814
Date d'inscription : 13/11/2013
Age : 66
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par Tony76lh Ven 22 Nov 2013 - 21:41

Hello,

Bon montage, charcutage, et tout ce qui en découlera ! Wink

tony
Tony76lh
Tony76lh

Messages : 309
Date d'inscription : 16/11/2013
Age : 24
Localisation : Trois-Rivières (CAN)/Le Havre/Cannes

http://modellingbargains.e-monsite.com/

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par allwings Sam 23 Nov 2013 - 20:00

bonsoir

merci de vos encouragements.

les travaux avancent.
1/48  Mirage 5 p4 Peru   Heller   FINI 00111

le logement de la roue avant est différent entre le IIIC et le IIIB.
il faut désolidariser le poste avant du IIIC de son logement de roue.
Enlever le dessous du 2 e poste de pilotage du III B pour pouvoir loger... le logement du IIIC.

On en profite pour rajouter "un peu de plomberie pour meubler le vide intégral du dit logement.

Quelques détails rajoutés sur le siège, avec la chenille et le harnais (ils seront positionnés quand le siège sera peint).

Dans la foulée, création du nez de M5 (un cône sur lequel on greffe une prose d'air, le tout bardé de sintofer).

le tableau de bord s'est enrichi de cadrans, et les consoles latérales de plaques d'instrument.

A bientôt.
Alain


_________________
A bientôt
Alain1/48  Mirage 5 p4 Peru   Heller   FINI Fond_b20
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par allwings Dim 24 Nov 2013 - 19:08

bonsoir à tous

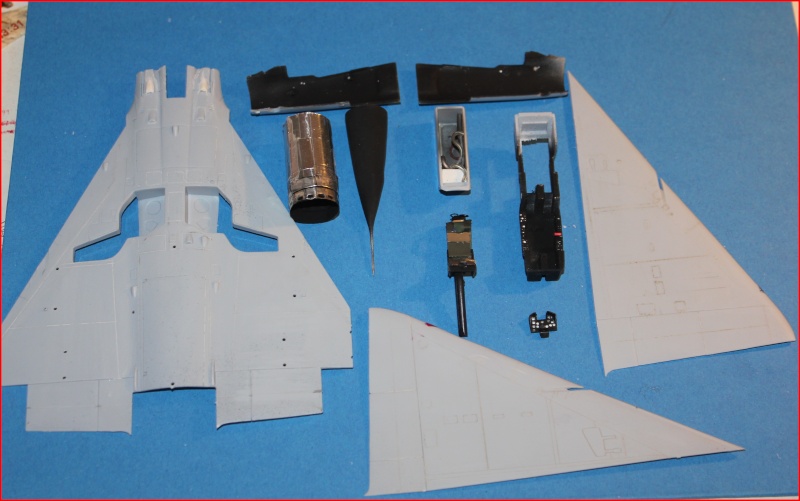

la même chose en couleurs.

tuyère en feuille d'alu et carton (pour le canal pc)
ajout de 2 prises d'air à côté des goulottes canons (inexistantes sur le IIIC)
feux de position en plastic teinté.

1/48  Mirage 5 p4 Peru   Heller   FINI Mirpei11

a bientot
Alain
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re...

Message par Emil_ Lun 25 Nov 2013 - 18:49

I love you le canal de PC en carton + alu : A retenir ! Bien vu !
Tu as déjà incrusté les feux de position rouge /vert dans l'aile ?
... Je cherche ... il en ont vendu partout ! IIIEO Australie avec un " kangoo " sur les cocardes ? bon , je sors......................... !Laughing Laughing Laughing

_________________
1/48  Mirage 5 p4 Peru   Heller   FINI Insign10-1/48  Mirage 5 p4 Peru   Heller   FINI Indign10
Emil_
Emil_

Messages : 966
Date d'inscription : 30/09/2013
Localisation : Normandie - Rouen 76

http://lesmaquettistes.com

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par polnagaillot Lun 25 Nov 2013 - 19:10

Ya pas a dire..on a affaire au boss du delta.....le premier qui dit du delta plane! ça va chi....clown clown

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !1/48  Mirage 5 p4 Peru   Heller   FINI Fond_b27

Plastiquement Votre -----------1/48  Mirage 5 p4 Peru   Heller   FINI Dm_23411

Fr@ncis
polnagaillot
polnagaillot

Messages : 13814
Date d'inscription : 13/11/2013
Age : 66
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par allwings Lun 25 Nov 2013 - 22:11

bonsoir

le boss du Delta? Trop d'honneur.. mais j'aime bien Wink
les feux sont déja incrustés dans les ailes et... la dérive.
Mais il reste encore "un peu de travail" sur la partie arrière. Comme écrit dans certains journaux "nous y reviendrons" Twisted Evil

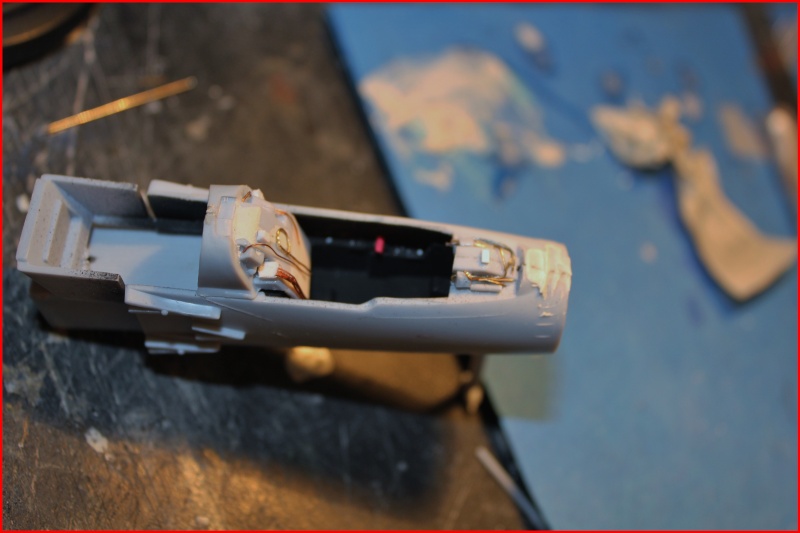

Pour l'heure je me suis attardé sur l'habitacle en habillant de quelques bouts de plastique et quelques fils électriques la cloison arrière et la planche de bord.

1/48  Mirage 5 p4 Peru   Heller   FINI Hmir_010

A bientot.
Alain
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par polnagaillot Lun 25 Nov 2013 - 22:20

Si ça ,ce n'est pas un maquettiste motivé !....Shocked Shocked

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !1/48  Mirage 5 p4 Peru   Heller   FINI Fond_b27

Plastiquement Votre -----------1/48  Mirage 5 p4 Peru   Heller   FINI Dm_23411

Fr@ncis
polnagaillot
polnagaillot

Messages : 13814
Date d'inscription : 13/11/2013
Age : 66
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par fouga53 Mar 26 Nov 2013 - 9:40

Les delta ... j'adore Wink
fouga53
fouga53

Messages : 6642
Date d'inscription : 23/11/2013
Age : 69
Localisation : Saint ARNAC - 66220

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par allwings Sam 30 Nov 2013 - 16:33

bonjour
Merci à ceux qui suivent ce post.
Avancée légère des travaux:

le nez sera celui d'un M5 (c.p et sintofer). Mise en peinture des différents éléments du cockpit.
1/48  Mirage 5 p4 Peru   Heller   FINI Chris_12

1/48  Mirage 5 p4 Peru   Heller   FINI Chris_13

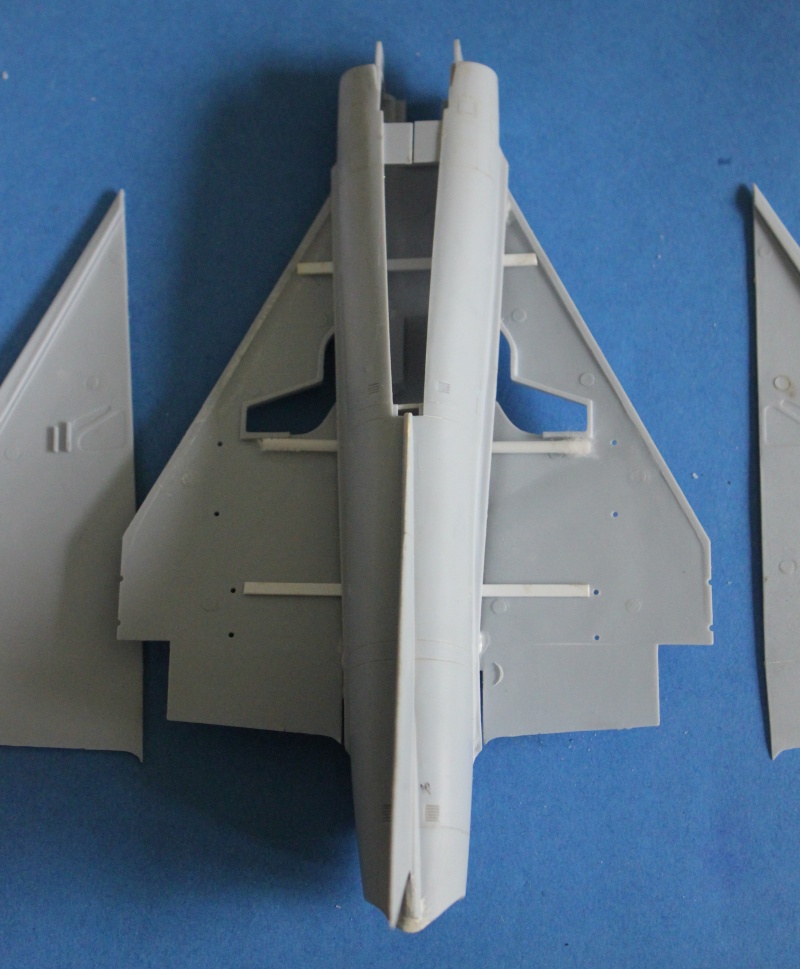

Afin d'éviter l'affaissement des ailes lors du ponçage du joint avec la cellule (vécu  Evil or Very Mad  ), mise en place de longerons en C.P.
1/48  Mirage 5 p4 Peru   Heller   FINI Chris_10

la quille et les soutes propres aux IIIE/5/50. carte plastique, sintofer... et l'huile de coude!
1/48  Mirage 5 p4 Peru   Heller   FINI Chris_11

A bientôt
Alain
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par allwings Sam 30 Nov 2013 - 18:58

coté droit cockpit

1/48  Mirage 5 p4 Peru   Heller   FINI Miara_10

on continue avec les roues.
les roues ne sont pas identiques entre un IIIC et un IIIE /5 Evil or Very Mad
on arase les 4 machoires. on installe 8 petits blocs de cp par roue et on entoure de fil électrique.
Cela fera illusion à l'échelle.
Par ailleurs, les trains de Heller sont fragiles (comme le vrai). On perce un petit trou au niveau du compas et on place une épingle sur la fourche pour la rigidifier (ce sera invisible une fois terminé)

1/48  Mirage 5 p4 Peru   Heller   FINI Miara_11

A bientot
Alain
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par fouga53 Sam 30 Nov 2013 - 19:17

Super l'idée de l'épingle cheers ... j'ai un III de chez Heller au 48 mais le train n'a pas tenu avec le lest que je lui ai mis pour qu'il ne relève pas le nez :|
fouga53
fouga53

Messages : 6642
Date d'inscription : 23/11/2013
Age : 69
Localisation : Saint ARNAC - 66220

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par allwings Lun 2 Déc 2013 - 19:59

Bonsoir

merci Fouga53

nous arrivons à un des moments importants du petit chantier: combler les 6 mm sur le dos de la cellule.
il faut placer un longeron qui servira de "clé de voute" à la feuille de plastique qui assurera un "matelas" solide pour y déposer le mastic qui viendra par faire la liaison entre les deux "modules".

1/48  Mirage 5 p4 Peru   Heller   FINI 00113

Apres cette opération il faut serrer tres fort  l'ensemble; et le fait d'avoir retenu la baignoire du biplace s'avère le bon choix car le greffon est beaucoup plus solide.

1/48  Mirage 5 p4 Peru   Heller   FINI 00210

pendant ce temps, on refait les trappes de train (plus volumineuses sur le IIIE /5).
on colmate les 6 mm "en surplus" au niveau de la trappe du train avant.
Ayant fait un choix (enfin) ce Mirage sera un M5 P4 Péruvien.
Particularité de l'oiseau: un télémetre laser, une perche de ravitaillement en vol (en cours de fabrication)et des conduits latéraux (comme sur les IIIB et IIIBE).

1/48  Mirage 5 p4 Peru   Heller   FINI 00310

A bientot
Alain
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par fouga53 Lun 2 Déc 2013 - 20:06

Pfuuuui quel boulot de dingue quand on sait avec quoi tu bosses ... Wink
fouga53
fouga53

Messages : 6642
Date d'inscription : 23/11/2013
Age : 69
Localisation : Saint ARNAC - 66220

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par Benoit Mar 3 Déc 2013 - 9:11

Sacré travail que voila!! Félicitation!

Amitiés,
Benoit
Benoit
Benoit

Messages : 339
Date d'inscription : 08/11/2013

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par polnagaillot Mar 3 Déc 2013 - 12:28

Il va être beau ce delta !....Alain a la bosse du delta !..c'est même le BOSS du delta, en tous cas, il bosse !....et super bien !Rolling Eyes

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !1/48  Mirage 5 p4 Peru   Heller   FINI Fond_b27

Plastiquement Votre -----------1/48  Mirage 5 p4 Peru   Heller   FINI Dm_23411

Fr@ncis
polnagaillot
polnagaillot

Messages : 13814
Date d'inscription : 13/11/2013
Age : 66
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par Invité Mer 4 Déc 2013 - 5:16

CHAPEAU BAS !POUR TOUTE CETTE CHIRURGIE ALAIN!!! ,c'est vraiment un magnifique taf ,et tu as toujours ,plein de solutions ,pour tout!!!
bravo monsieur !!!!! ALAIN..
mimi
avatar
Invité
Invité


Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par allwings Sam 7 Déc 2013 - 17:26

bonjour
un grand merci de vos commentaires flatteurs... et tres agréables à lire.

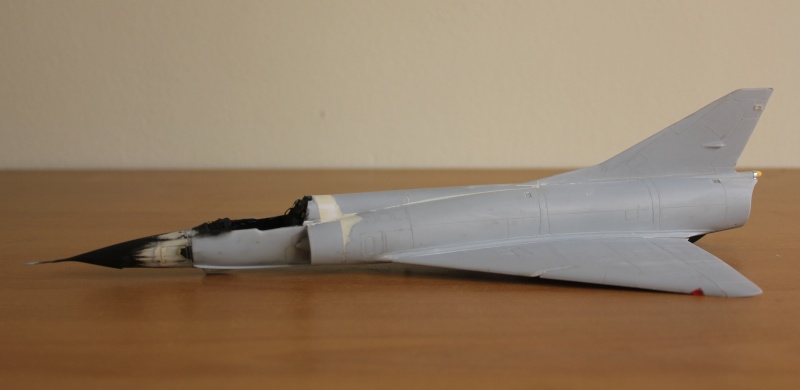

Le Mirage M5 P 4 péruvien avance.
La greffe a prise.
Beaucoup de masticage autour des entrées d’air…
1/48  Mirage 5 p4 Peru   Heller   FINI Samedi10

 study  Au passage, petite astuce pour graver proprement, sans dérapage, le pourtour d’un nez (aussi valable pour des contours de réservoirs ).
Entourer un fil de cuivre autour de la partie à graver.
1/48  Mirage 5 p4 Peru   Heller   FINI Samedi11

Le fixer avec du papier de carrossier
1/48  Mirage 5 p4 Peru   Heller   FINI Samedi12

Graver, retirer ! C’est tout !
1/48  Mirage 5 p4 Peru   Heller   FINI Samedi13

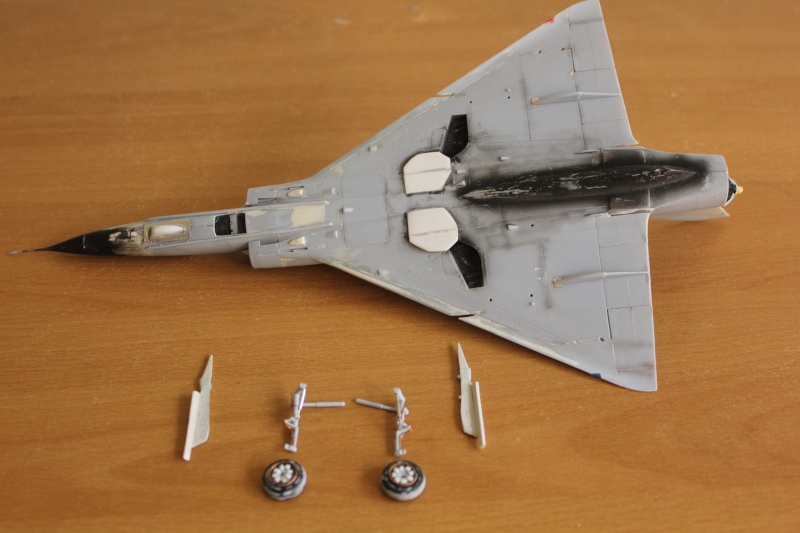

Quelques détails supplémentaires.
Une trappe de visite gravée sur le nez (oubli par manque de planification  Evil or Very Mad !)
Le pourtour du carénage laser (feuille d’alu)
Les «  tuyaux » de part et d’autre du cockpit ( Grappe de plastique étiré).
Mise en place du cône parachute(grappe plastique et sintofer)
Renfort  des élevons (alu adhésif)
Confection des poutres et des adaptateurs Magic (carte plastique)
1/48  Mirage 5 p4 Peru   Heller   FINI Samedi14

Les trains principaux :
La contre fiche est une épingle mise en forme et de l’alu adhésif.
Les rotules sont des bouts (tout petits) de grappe.
Les conduits en fil de cuivre.
1/48  Mirage 5 p4 Peru   Heller   FINI Samedi15

A bientot
Alain
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par polnagaillot Sam 7 Déc 2013 - 19:06

Ce n'est pas un biplan plein de ficelles, mais ç'est comme chez Vincent ! du très bon ! I love you I love you I love you

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !1/48  Mirage 5 p4 Peru   Heller   FINI Fond_b27

Plastiquement Votre -----------1/48  Mirage 5 p4 Peru   Heller   FINI Dm_23411

Fr@ncis
polnagaillot
polnagaillot

Messages : 13814
Date d'inscription : 13/11/2013
Age : 66
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par Emil_ Dim 8 Déc 2013 - 13:13

Vraiment très bien , tu as bien rectifié le nez et les entrées d'air du Heller ( j'en garde un mauvais souvenir... ) Sans fayotter Laughing clown J'adore ta présentation !
_ Bien le truc pour regraver ! moi , j'en suis encore à la bande Dymo comme guide ! Rolling Eyes

_________________
1/48  Mirage 5 p4 Peru   Heller   FINI Insign10-1/48  Mirage 5 p4 Peru   Heller   FINI Indign10
Emil_
Emil_

Messages : 966
Date d'inscription : 30/09/2013
Localisation : Normandie - Rouen 76

http://lesmaquettistes.com

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par Invité Dim 8 Déc 2013 - 16:56

tres bonne idée pour la gravure ,mais il existe aussi un bon truc ,(enfin ,c'est pour les anciens) ,la bande dymo pour ceux qui connaissent
avatar
Invité
Invité


Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par allwings Dim 8 Déc 2013 - 18:39

bonsoir à tous

la bande "dymo" rend bien des services, mais a plusieurs inconvénients:
il faut la trouver. Ca devient rare.
elle reste rigide malgré tout.
mais chacun son truc. Smile

Le Péruvien est "listo para pintar" (pret pour la peinture).
rajout de la perche de ravitaillement (carte plastique, grappe, et sintofer), le pare brise est scellé et mastiqué. les différentes parties vitréees (feux de position y compris) sont recouvertes.

Comme je n'ai pas encore choisi les charges, je "bricole" sur le 1 700 litres et un R.P.K ( à partir du 500 litre fourni dans la boite.
Sur le 1700 litres (italeri) il faut refaire les bouchons de réservoirs (mal placés et trop petits) et rajouter les lignes de soudure.

Sur le RPK il faut ... tout faire. :x  Je détaillerai plus tard la manip.
1/48  Mirage 5 p4 Peru   Heller   FINI Dim_0010
A bientot.
Alain



_________________
A bientôt
Alain1/48  Mirage 5 p4 Peru   Heller   FINI Fond_b20
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par polnagaillot Dim 8 Déc 2013 - 18:55

Finalement, dans les doigts d'Alain..monter un Mirage III péruvien...c'est pas l'Pérou !.......

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !1/48  Mirage 5 p4 Peru   Heller   FINI Fond_b27

Plastiquement Votre -----------1/48  Mirage 5 p4 Peru   Heller   FINI Dm_23411

Fr@ncis
polnagaillot
polnagaillot

Messages : 13814
Date d'inscription : 13/11/2013
Age : 66
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

1/48  Mirage 5 p4 Peru   Heller   FINI Empty Re: 1/48 Mirage 5 p4 Peru Heller FINI

Message par allwings Dim 15 Déc 2013 - 18:54

bonsoir

Bonsoir
Pendant que la couche d’appret  sèche sur l’oiseau,
  confused Fabrication des RPK (Réservoir pendulaire Kangourou) à partir des 500 l supersoniques livrés dans la boite.
En gros, il faut raccourcir de 4.5 mm les  500 l fournis.
faire descendre la poutre jusqu'au  bas du réservoir.
créer les 4 points d'emport par poutre.
graver les lignes de structure
pour chaque point d'emport:
-graver (ou coller en papier alu adhésif) un rectangle de 8 mm x 7 mm.
-créer un rail de 8 mm x 0.5 en CP
-poser deux rotules ( en grappes)
-créer un support de 3 mm à ... 3mm du rail. En CP aussi
-poser les "griffes" (en fil de fer aplati)
la photo sera (peut etre) plus parlante...
1/48  Mirage 5 p4 Peru   Heller   FINI Rpk10
j'en ai profité pour "bricoler" sur les 1 700 litres les lignes de structures, et rajouté quelques détails sur le train avant (phares/ etc...)
1/48  Mirage 5 p4 Peru   Heller   FINI Armesm11
1/48  Mirage 5 p4 Peru   Heller   FINI Armesm12
A bientot
Alain
allwings
allwings

Messages : 8055
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
