Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
29.03.2021 Pour accompagner une figurine de Nain, quoi de mieux qu'une "Elfe aux épées"
C'est la seconde figurine qui était offerte lors de mon inscription sur le site MyMiniFactory:
[Vous devez être inscrit et connecté pour voir ce lien]
De nouveau, la préparation du travail est primordiale:
- inclinaison sur le dos pour épargner les points de soutien sur la face
- un angle de 45° me semble optimum
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-010](https://i.servimg.com/u/f33/18/93/13/02/elfe-010.png)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-011](https://i.servimg.com/u/f33/18/93/13/02/elfe-011.png)
Cette figurine ci est beaucoup moins massive que le nain.
Elle comporte de nombreuses parties "en l'air": épées, cheveux, capes et pans du vêtement.
Il faut donc soigneusement rechercher les parties "en l'air" pour y placer des points de soutien.

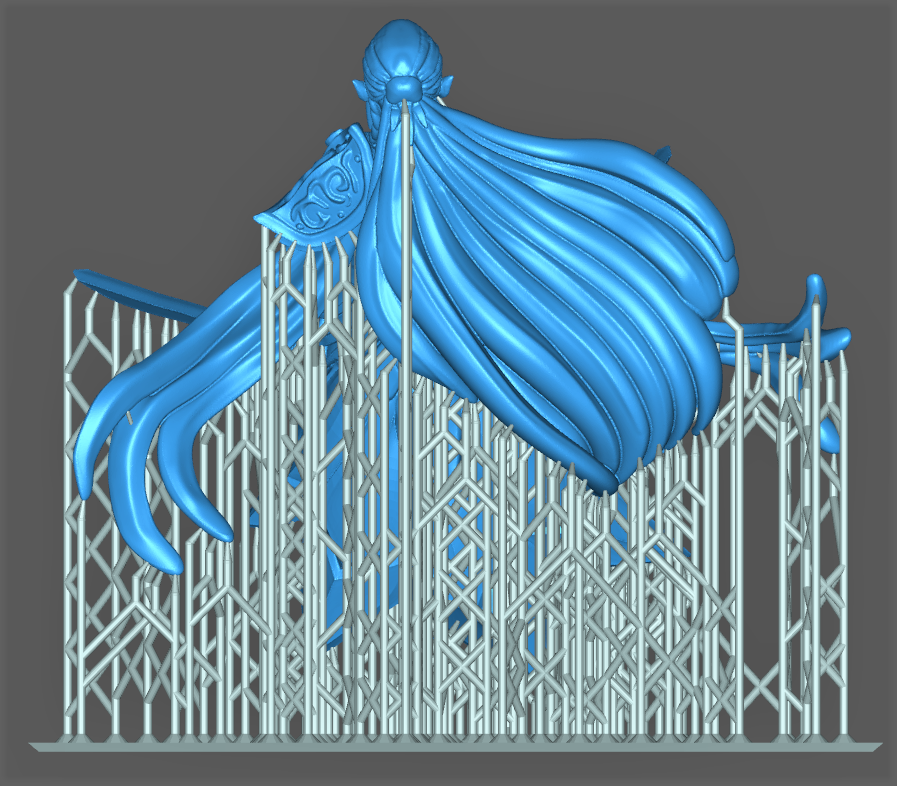

Heureusement, le programme "Chitubox" est particulièrement facile et met en évidence des zones en les colorant en rose.
Il suffit alors, patiemment d'ajouter les points de soutiens.
On peut le faire en "automatique", mais je préfère la méthode manuelle, qui permet de bien cibler les points critiques.
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-012](https://i.servimg.com/u/f33/18/93/13/02/elfe-012.png)
Une fois le "tranchage" effectué, j'ai utilisé une résine "Elegoo water washable" qui se lave donc à l'eau; plus besoin d'alcool.
Le job à tourné durant toute une nuit:
2181 couches de 0,03 mm d'épaisseur, pour un temps d'impression de 11h10 minutes
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-110](https://i.servimg.com/u/f33/18/93/13/02/elfe-110.jpg)
Au petit matin,... la Belle était sortie de son lac de résine magique
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-015](https://i.servimg.com/u/f33/18/93/13/02/elfe-015.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-111](https://i.servimg.com/u/f33/18/93/13/02/elfe-111.jpg)
Le rinçage fut fait sous un jet d'eau tiède, en frottant doucement avec un pinceau rond à poils semi rigides.
ATTENTION:
- l'eau doit être froide ou tiède, MAIS JAMAIS CHAUDE, pour ne pas ramollir la résine
- ne pas laisser tremper la figurine pendant de longues heures dans l'eau
- ne pas utiliser d'alcool pour nettoyer ce type de résine; ça fait éclater la pièces: les couches se délaminent

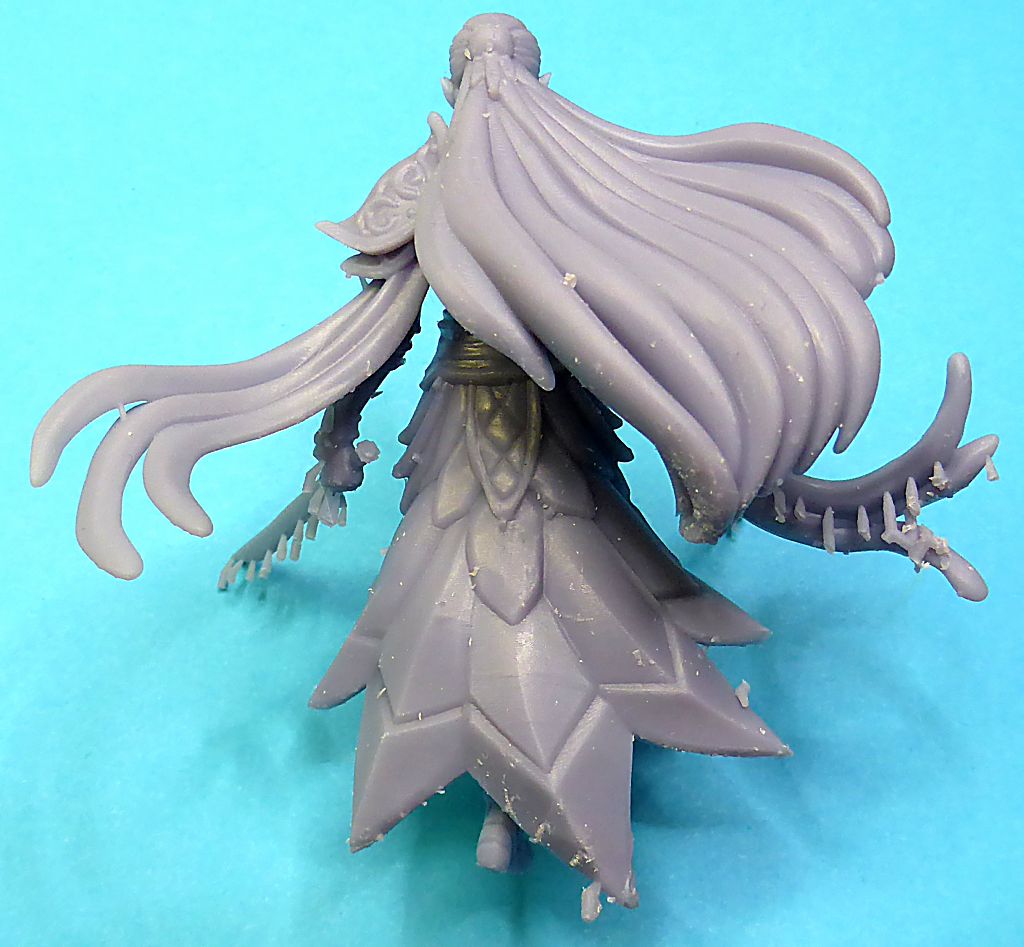

La phase de dégrapage a été "un long moment de solitude"
Il m'a fallu user de beaucoup de précautions pour ne pas briser les parties fines, mais ça y est, l'Elfe aux épées est séparée des tous ces supports.

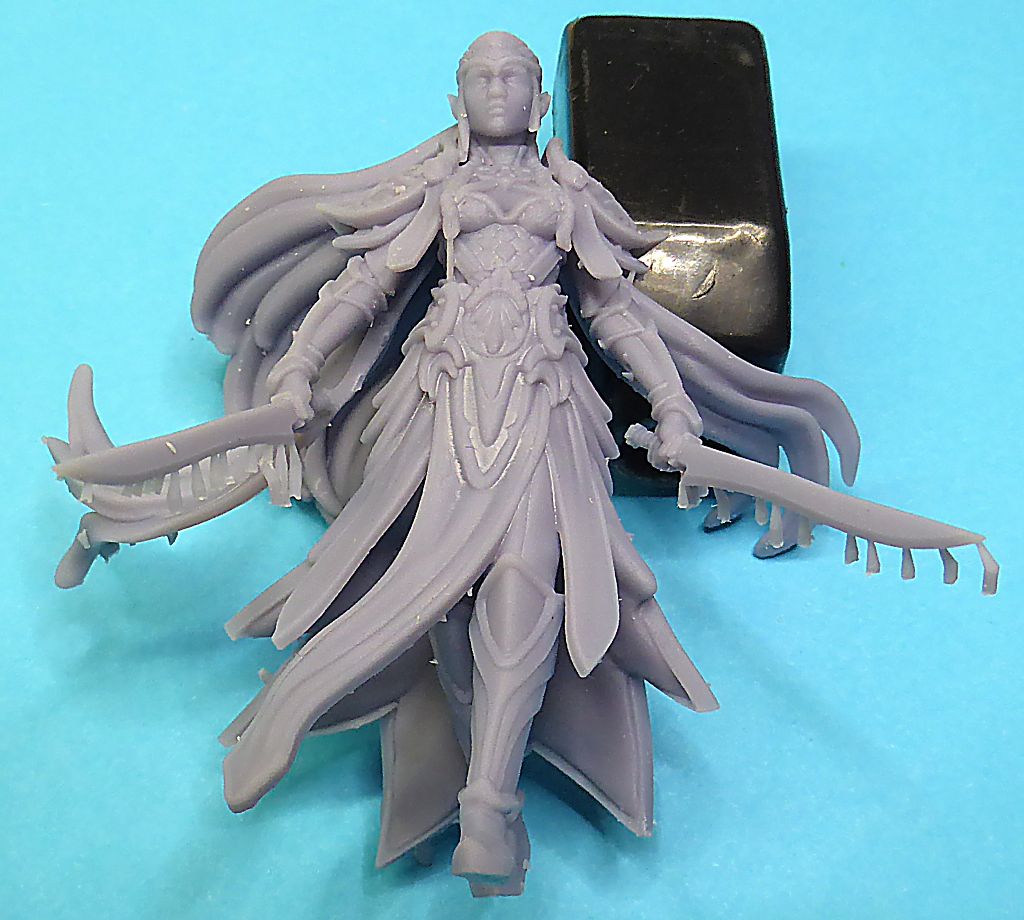

La figurine mesure 70 mm de haut.
La finesse de réalisation est étonnante; ça valait le coup d'attendre.![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-010](https://i.servimg.com/u/f33/18/93/13/02/elfe-010.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-011](https://i.servimg.com/u/f33/18/93/13/02/elfe-011.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-012](https://i.servimg.com/u/f33/18/93/13/02/elfe-012.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-013](https://i.servimg.com/u/f33/18/93/13/02/elfe-013.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-014](https://i.servimg.com/u/f33/18/93/13/02/elfe-014.jpg)
Après dégrappage, j'ai placé la figurine dans la "boite à lumière U.V: 4 fois 3 minutes sur chaque face pour bien durcir les surfaces externes.
Il ne me reste plus qu'à nettoyer quelques dizaines de points de soutien, tout en douceur, avec la patience d'un "moine Bénédictin", sans trembler ni m'énerver,...
Bref,...
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Gast_315](https://i.servimg.com/u/f33/18/93/13/02/gast_315.jpg)
C'est la seconde figurine qui était offerte lors de mon inscription sur le site MyMiniFactory:
[Vous devez être inscrit et connecté pour voir ce lien]
De nouveau, la préparation du travail est primordiale:
- inclinaison sur le dos pour épargner les points de soutien sur la face
- un angle de 45° me semble optimum
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-010](https://i.servimg.com/u/f33/18/93/13/02/elfe-010.png)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-011](https://i.servimg.com/u/f33/18/93/13/02/elfe-011.png)
Cette figurine ci est beaucoup moins massive que le nain.
Elle comporte de nombreuses parties "en l'air": épées, cheveux, capes et pans du vêtement.
Il faut donc soigneusement rechercher les parties "en l'air" pour y placer des points de soutien.
Heureusement, le programme "Chitubox" est particulièrement facile et met en évidence des zones en les colorant en rose.
Il suffit alors, patiemment d'ajouter les points de soutiens.
On peut le faire en "automatique", mais je préfère la méthode manuelle, qui permet de bien cibler les points critiques.
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-012](https://i.servimg.com/u/f33/18/93/13/02/elfe-012.png)
Une fois le "tranchage" effectué, j'ai utilisé une résine "Elegoo water washable" qui se lave donc à l'eau; plus besoin d'alcool.
Le job à tourné durant toute une nuit:
2181 couches de 0,03 mm d'épaisseur, pour un temps d'impression de 11h10 minutes
![Shocked](https://2img.net/i/fa/i/smiles/icon_eek.gif)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-110](https://i.servimg.com/u/f33/18/93/13/02/elfe-110.jpg)
Au petit matin,... la Belle était sortie de son lac de résine magique
![flower](https://2img.net/i/fa/i/smiles/icon_flower.png)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-015](https://i.servimg.com/u/f33/18/93/13/02/elfe-015.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-111](https://i.servimg.com/u/f33/18/93/13/02/elfe-111.jpg)
Le rinçage fut fait sous un jet d'eau tiède, en frottant doucement avec un pinceau rond à poils semi rigides.
ATTENTION:
- l'eau doit être froide ou tiède, MAIS JAMAIS CHAUDE, pour ne pas ramollir la résine
![affraid](https://2img.net/i/fa/i/smiles/affraid.gif)
- ne pas laisser tremper la figurine pendant de longues heures dans l'eau
![No](https://2img.net/i/fa/i/smiles/kopfschuettel.gif)
- ne pas utiliser d'alcool pour nettoyer ce type de résine; ça fait éclater la pièces: les couches se délaminent
![affraid](https://2img.net/i/fa/i/smiles/affraid.gif)
![affraid](https://2img.net/i/fa/i/smiles/affraid.gif)
La phase de dégrapage a été "un long moment de solitude"
![pale](https://2img.net/i/fa/i/smiles/icon_pale.gif)
Il m'a fallu user de beaucoup de précautions pour ne pas briser les parties fines, mais ça y est, l'Elfe aux épées est séparée des tous ces supports.
La figurine mesure 70 mm de haut.
La finesse de réalisation est étonnante; ça valait le coup d'attendre.
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-010](https://i.servimg.com/u/f33/18/93/13/02/elfe-010.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-011](https://i.servimg.com/u/f33/18/93/13/02/elfe-011.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-012](https://i.servimg.com/u/f33/18/93/13/02/elfe-012.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-013](https://i.servimg.com/u/f33/18/93/13/02/elfe-013.jpg)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Elfe-014](https://i.servimg.com/u/f33/18/93/13/02/elfe-014.jpg)
Après dégrappage, j'ai placé la figurine dans la "boite à lumière U.V: 4 fois 3 minutes sur chaque face pour bien durcir les surfaces externes.
Il ne me reste plus qu'à nettoyer quelques dizaines de points de soutien, tout en douceur, avec la patience d'un "moine Bénédictin", sans trembler ni m'énerver,...
Bref,...
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) Gast_315](https://i.servimg.com/u/f33/18/93/13/02/gast_315.jpg)
Dernière édition par lucsimonsaive le Lun 8 Aoû 2022 - 21:29, édité 1 fois
lucsimonsaive- Membre du Cercle du Forum des Maquettistes
- Messages : 3993
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
bravo Luc, quelle maîtrise !
ça doit être magnifique une fois peint, même si déjà, à l'état brut, c'est plaisant à contempler !
ça doit être magnifique une fois peint, même si déjà, à l'état brut, c'est plaisant à contempler !
Invité- Invité
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
Bravo pour cette belle impression.
Ta figurine est magnifique.
Eric
Ta figurine est magnifique.
Eric
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
MISF- Référent rubrique 3D et Découpe laser
- Messages : 7700
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
C'est joli, les progrès ont été impressionnant ce dernières années
Impala54- Membre du Cercle du Forum des Maquettistes
- Messages : 10290
Date d'inscription : 24/03/2019
Age : 65
Localisation : toulois
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
Et bien c'est superbe mon Luc.
Longstreet- Membre du Cercle du Forum des Maquettistes
- Messages : 15424
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) 1716895525](/users/2916/50/94/88/smiles/1716895525.gif)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) 1716895525](/users/2916/50/94/88/smiles/1716895525.gif)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Invité- Invité
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
c'est fin et la plupart des détails sont superbement visibles !
bravo
bravo
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) 2980943186](/users/2916/50/94/88/smiles/2980943186.gif)
fredo18- Membre du Cercle du Forum des Maquettistes
- Messages : 6024
Date d'inscription : 11/08/2019
Age : 61
Localisation : Ménétréol-sous-Sancerre (18)
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
Très bien modélisée cette figurine, et le rendu après impression est très propre. Ayant modélisé en 3D des personnages humains, l'impression de figurines continue de me tenter. Je crois que tu l'avais déjà dit, mais combien coûte cette imprimante 3D?
Invité- Invité
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
Elle est superbe ta figurine Luc du très bon travail d'impression et de conception.
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) 1716895525](/users/2916/50/94/88/smiles/1716895525.gif)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) 1716895525](/users/2916/50/94/88/smiles/1716895525.gif)
matelot du 17- Membre du Cercle du Forum des Maquettistes
- Messages : 6299
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
Merci à tous pour vos commentaires si élogieux
@ Vincent: pour l'instant, le meilleur rapport qualité-prix est ce modèle Elegoo Mars 2 Mono avec nouveau système de lentille UV et écran 2K: la durée d'exposition de chaque couche est réduite de 12 à 2 secondes: 5x plus vite que mon modèle Elegoo mars
Son prix est actuellement de : 215 € TTC et elle est livrée en 7 à 8 jours.
[Vous devez être inscrit et connecté pour voir ce lien]
1) Impression rapide et moins de maintenance】Mars 2 est équipé d'un écran LCD monochrome de 6,08 pouces d'une résolution HD de 2K et ne nécessite que 2 secondes d'exposition par couche pour durcir la résine, ce qui pourrait considérablement améliorer votre efficacité d'impression.
2) L'écran LCD monochrome a une durée de vie beaucoup plus longue et des performances stables lors d'une impression à long terme, ce qui vous permet de réaliser des économies.
3) Des impressions exceptionnelles et une précision extrême.
Brand La nouvelle structure de la source lumineuse permet une émission de lumière UV plus uniforme.
4) En travaillant avec un écran LCD 2K mono, les détails et la précision de l'impression sont grandement améliorés et les modèles imprimés en 3D sont fascinants.
Pour la résine, je te conseille vivement la marque Elegoo: water washable grise: 40€ / litre TTC:
qui est lavable à l'eau.
[Vous devez être inscrit et connecté pour voir ce lien]
Autres possibilités de résines, lavable à l'alcool:
1) Elegoo grise lavable à l'alcool: pour 32 € TTC:
[Vous devez être inscrit et connecté pour voir ce lien]
2) Anicubic: 18€ TTC pour 0,5 L:
[Vous devez être inscrit et connecté pour voir ce lien]
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
@ Vincent: pour l'instant, le meilleur rapport qualité-prix est ce modèle Elegoo Mars 2 Mono avec nouveau système de lentille UV et écran 2K: la durée d'exposition de chaque couche est réduite de 12 à 2 secondes: 5x plus vite que mon modèle Elegoo mars
Son prix est actuellement de : 215 € TTC et elle est livrée en 7 à 8 jours.
[Vous devez être inscrit et connecté pour voir ce lien]
1) Impression rapide et moins de maintenance】Mars 2 est équipé d'un écran LCD monochrome de 6,08 pouces d'une résolution HD de 2K et ne nécessite que 2 secondes d'exposition par couche pour durcir la résine, ce qui pourrait considérablement améliorer votre efficacité d'impression.
2) L'écran LCD monochrome a une durée de vie beaucoup plus longue et des performances stables lors d'une impression à long terme, ce qui vous permet de réaliser des économies.
3) Des impressions exceptionnelles et une précision extrême.
Brand La nouvelle structure de la source lumineuse permet une émission de lumière UV plus uniforme.
4) En travaillant avec un écran LCD 2K mono, les détails et la précision de l'impression sont grandement améliorés et les modèles imprimés en 3D sont fascinants.
Pour la résine, je te conseille vivement la marque Elegoo: water washable grise: 40€ / litre TTC:
qui est lavable à l'eau.
[Vous devez être inscrit et connecté pour voir ce lien]
Autres possibilités de résines, lavable à l'alcool:
1) Elegoo grise lavable à l'alcool: pour 32 € TTC:
[Vous devez être inscrit et connecté pour voir ce lien]
2) Anicubic: 18€ TTC pour 0,5 L:
[Vous devez être inscrit et connecté pour voir ce lien]
lucsimonsaive- Membre du Cercle du Forum des Maquettistes
- Messages : 3993
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
Très belle réalisation bravo
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) 2893506684](/users/2916/50/94/88/smiles/2893506684.gif)
Invité- Invité
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
splendide cette Elfe, Chapeau bas Maître Luc...
Fogg- Membre du Cercle du Forum des Maquettistes
- Messages : 2871
Date d'inscription : 03/04/2016
Age : 72
Localisation : France ( 37 )
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
Merci mon cher Fogg
Reste à s'y attaquer, mais ça sera pour plus tard.
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Reste à s'y attaquer, mais ça sera pour plus tard.
lucsimonsaive- Membre du Cercle du Forum des Maquettistes
- Messages : 3993
Date d'inscription : 17/10/2014
Age : 60
Localisation : Belgique - SAIVE
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
Bravo Luc ..
Et surtout merci à toi pour tous les détails techniques et les informations matériels.
Je crois que je vais me laisser tenter..par cette elegoo 2.
A suivre...
Et surtout merci à toi pour tous les détails techniques et les informations matériels.
Je crois que je vais me laisser tenter..par cette elegoo 2.
A suivre...
Richard37- Membre du Cercle du Forum des Maquettistes
- Messages : 765
Date d'inscription : 20/10/2022
Age : 53
Localisation : Richelieu, Touraine
Re: Impression 3D Résine - Figurine d'Elfe aux épées - (en attente)
Le résultat est vraiment top. IL y a de quoi s'éclater à la peinture !!!
Bonjour
Et ben Luc elle est magnifique cette figurine
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) 2980943186](/users/2916/50/94/88/smiles/2980943186.gif)
![Impression 3D Résine - Figurine d'Elfe aux épées - (en attente) 3149818297](/users/2916/50/94/88/smiles/3149818297.gif)
charret patrick- Membre du Cercle du Forum des Maquettistes
- Messages : 5518
Date d'inscription : 29/02/2016
Age : 65
![-](https://2img.net/i/empty.gif)
» Impression 3D Résine - Figurine de Nain - (en attente)
» Impression 3D résine - PORCO ROSSO
» 1/48 - SPAD XIII de René Fonck - Revell - (en attente)
» 1/32 - MiG-15 bis - Trumpeter - (en attente)
» 1/72 - Beriev Be-6 "MADGE" - Revell - (en attente)
» Impression 3D résine - PORCO ROSSO
» 1/48 - SPAD XIII de René Fonck - Revell - (en attente)
» 1/32 - MiG-15 bis - Trumpeter - (en attente)
» 1/72 - Beriev Be-6 "MADGE" - Revell - (en attente)
Page 1 sur 1
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
» 1/48 - Dassault Etendard IV M - Heller
» Fil rouge 2024 1/35 US 29th infantry division Omaha beach dday 44 Dragon . Narvik
» 1/72° Jagdpanther Vespid Models
» 1/48° M 8 Howitzer Tamiya
» Fil rouge 2024. 1/35° M 31 recovery Takom
» 1/48 P 51 B TAMIYA
» 1/48 FOCKE WULF FW56 STOSSER PLASTIC PLANET
» 1/24 MCLAREN SENNA FULL CARBON TAMIYA
» *1/24 FERRARI 25O GTO Fujimi
» * 1/48 F9F-8 T Cougar Kitty Hawk
» 1/10 - Officier de cavalerie Romaine Theilenhoffen Germanie 2ème siècle après Jésus Christ . Young Miniatures
» Fil Rouge 2024 - 1/72 - Mosquito FB VI Armée de l'Air du "Neuneu" - Tamiya
» 1/8 Traction 15 Six .Heller
» 14mm message l'au- delà nocturna
» 3D - IMPRESSION - REALISATION - CHAR RUSSE KV1 - 1/16EME
» 3D - CONCEPTION - BOBINE ALLUMAGE
» 1/50 CHALLENGER 2 - GRAFIX
» Les achats de chacun.....
» Fil rouge 2024 1/72 De Havilland DH 98 Mosquito MK VI Airfix
