1/35 - ZIL-131 - Revell 03245
Salut tout le monde;
grace au montage de Manu avec son Ural 4320 , on envie de monter un camion Russe a pris le dessus sur la raison , bien qu'aillant essayé d'écouter ma conscience avec son "Tu as déjà bien assez de montages en cours " j'ai été faible et ai ouvert une nouvelle boite et puis finalement deux
Un peu d’histoire :
Le camion 6 x 6 ZIL-131 de 3 500 kg est entré en production à la fin des années soixante à la Likhachev Motor Vehicle Plant près de Moscou, en remplacement du modèle plus ancien ZIL-157.
Le ZIL-131 peut transporter 5 000 kg de fret sur route, ou 4 000 kg en tout-terrain.
Les charges tractées maximales sont respectivement de 6 500 et 4 000 kg.
Le moteur est situé à l’avant du véhicule et est couplé à une boîte de vitesses manuelle à cinq rapports avant et un arrière, ainsi qu’à une boîte de transmission à deux vitesses.
La suspension avant est constituée de ressorts semi hélicoïdaux avec amortisseurs hydrauliques, la suspension arrière étant assurée par un bras égalisateur reposant sur des ressorts semi hélicoïdaux.
Tous les pneus sont de type 12,00 x 20. Un système central de régulation de la pression des pneus est installé en standard.
La cabine toute en acier et entièrement close comporte également en standard un système de chauffage.
La partie cargo arrière consiste en une plate-forme en bois avec hayon arrière abattable, arceaux amovibles et bâche.
Les montants latéraux comportent des sièges articulés pour le transport de troupes, ce qui permet au véhicule de prendre rapidement ce rôle.
Tous les véhicules sont dotés d’une poulie d’une puissance de 4 500 kg.Le ZIL-131 sert à toute une variété de rôles, outre sa destination première de transport de fret et de remorquage de pièces d’artillerie et autres systèmes d’arme.
Le ZIL-131D est un camion benne, le ZIL-131V servant à tirer des semi-remorques.
Le ARS-14 est un véhicule spécial de décontamination pouvant servir aussi bien à lutter contre des incendies que comme véhicule de décontamination pour systèmes d’arme, véhicules
et autres équipements.
Le châssis peut également recevoir divers habitacles entièrement clos destinés aux rôles de poste de commandement, poste de communications, véhicule de transport et véhicule d’assistance et de réparation.
Il existe également des camions citernes (eau et essence) et des camions de réapprovisionnement en essence dans les zones avancées du front.
Une des versions les plus intéressantes du ZIL-131 est le MA-41, véhicule citerne de diesel, huile, eau et essence, les réservoirs à diesel et à eau étant dotés de systèmes de chauffage afin de permettre le ravitaillement des véhicules même par temps extrêmement froids.
Voici le lien pour le manuel de maintenance en pdf (anglais) :
[Vous devez être inscrit et connecté pour voir ce lien]
Sinon , vous trouverez les liens vers tout les photoscopes que j'ai trouvé dans la catégorie "Walk Around" de mon site :
[Vous devez être inscrit et connecté pour voir ce lien]
La maquette Revell :
Ce kit est un reboitage de celui édité par ICM en 2014 , la maquette est belle , bien détaillé et plutôt simple a assemblé malgré ses presque 230 pièces .
Elle est composée de :
La petite planche de décals , nous permet de faire 4 décorations :
Quelques vue de détails des pièces de ce ZIL 131 est est à mon avis le meilleur rapport qualité / prix sur le marché car les kit Bronco ou Trumpeter sont bien plus cher (le Revell peut se trouver pour une vingtaine ou trentaine d'euros neuf et une quinzaine en occasion )
@+mathieu
grace au montage de Manu avec son Ural 4320 , on envie de monter un camion Russe a pris le dessus sur la raison , bien qu'aillant essayé d'écouter ma conscience avec son "Tu as déjà bien assez de montages en cours " j'ai été faible et ai ouvert une nouvelle boite et puis finalement deux
Un peu d’histoire :
Le camion 6 x 6 ZIL-131 de 3 500 kg est entré en production à la fin des années soixante à la Likhachev Motor Vehicle Plant près de Moscou, en remplacement du modèle plus ancien ZIL-157.
Le ZIL-131 peut transporter 5 000 kg de fret sur route, ou 4 000 kg en tout-terrain.
Les charges tractées maximales sont respectivement de 6 500 et 4 000 kg.
Le moteur est situé à l’avant du véhicule et est couplé à une boîte de vitesses manuelle à cinq rapports avant et un arrière, ainsi qu’à une boîte de transmission à deux vitesses.
La suspension avant est constituée de ressorts semi hélicoïdaux avec amortisseurs hydrauliques, la suspension arrière étant assurée par un bras égalisateur reposant sur des ressorts semi hélicoïdaux.
Tous les pneus sont de type 12,00 x 20. Un système central de régulation de la pression des pneus est installé en standard.
La cabine toute en acier et entièrement close comporte également en standard un système de chauffage.
La partie cargo arrière consiste en une plate-forme en bois avec hayon arrière abattable, arceaux amovibles et bâche.
Les montants latéraux comportent des sièges articulés pour le transport de troupes, ce qui permet au véhicule de prendre rapidement ce rôle.
Tous les véhicules sont dotés d’une poulie d’une puissance de 4 500 kg.Le ZIL-131 sert à toute une variété de rôles, outre sa destination première de transport de fret et de remorquage de pièces d’artillerie et autres systèmes d’arme.
Le ZIL-131D est un camion benne, le ZIL-131V servant à tirer des semi-remorques.
Le ARS-14 est un véhicule spécial de décontamination pouvant servir aussi bien à lutter contre des incendies que comme véhicule de décontamination pour systèmes d’arme, véhicules
et autres équipements.
Le châssis peut également recevoir divers habitacles entièrement clos destinés aux rôles de poste de commandement, poste de communications, véhicule de transport et véhicule d’assistance et de réparation.
Il existe également des camions citernes (eau et essence) et des camions de réapprovisionnement en essence dans les zones avancées du front.
Une des versions les plus intéressantes du ZIL-131 est le MA-41, véhicule citerne de diesel, huile, eau et essence, les réservoirs à diesel et à eau étant dotés de systèmes de chauffage afin de permettre le ravitaillement des véhicules même par temps extrêmement froids.
Voici le lien pour le manuel de maintenance en pdf (anglais) :
[Vous devez être inscrit et connecté pour voir ce lien]
Sinon , vous trouverez les liens vers tout les photoscopes que j'ai trouvé dans la catégorie "Walk Around" de mon site :
[Vous devez être inscrit et connecté pour voir ce lien]
La maquette Revell :
Ce kit est un reboitage de celui édité par ICM en 2014 , la maquette est belle , bien détaillé et plutôt simple a assemblé malgré ses presque 230 pièces .
Elle est composée de :
- 4 grappes en plastique beige
- 1 grappe avec les parties transparentes
- 8 pneus en vinyle
- 1 feuille de décalcomanies pour 4 décorations

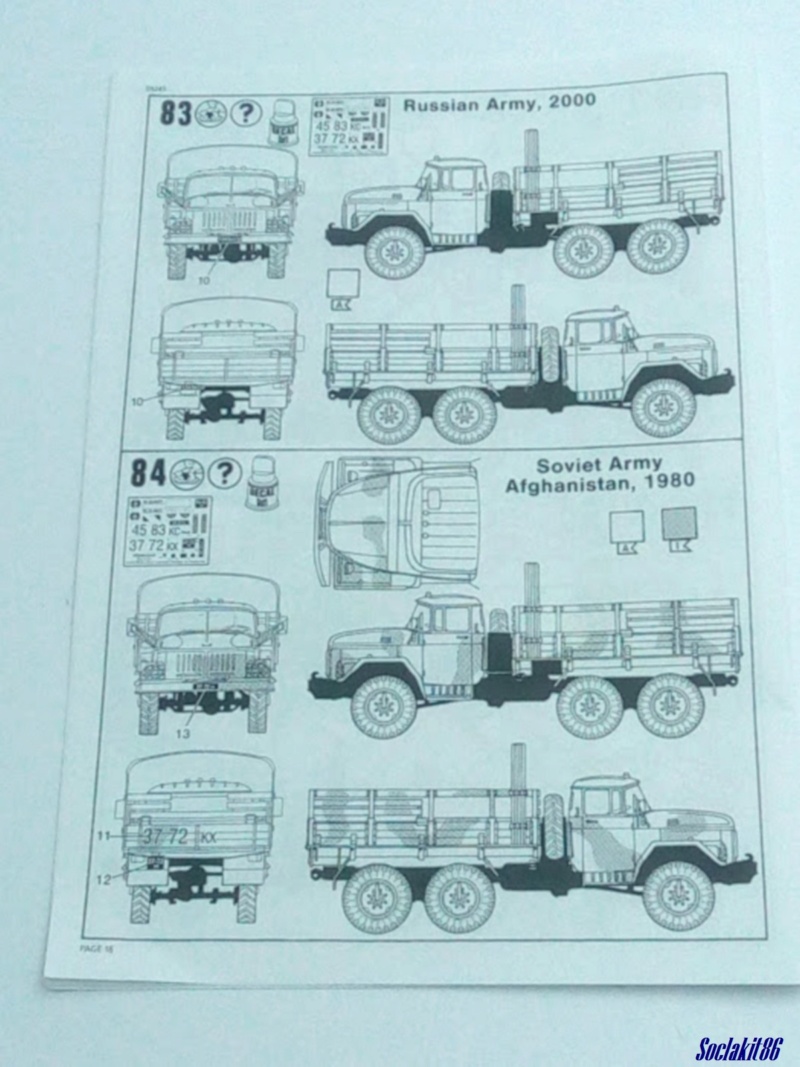

La petite planche de décals , nous permet de faire 4 décorations :
- Armée Est Allemande en 1980
- Armée rouge en Allemagne de l'Est en 1980
- Armée Russe en 2000
- Armée rouge en Afghanistan en 1980

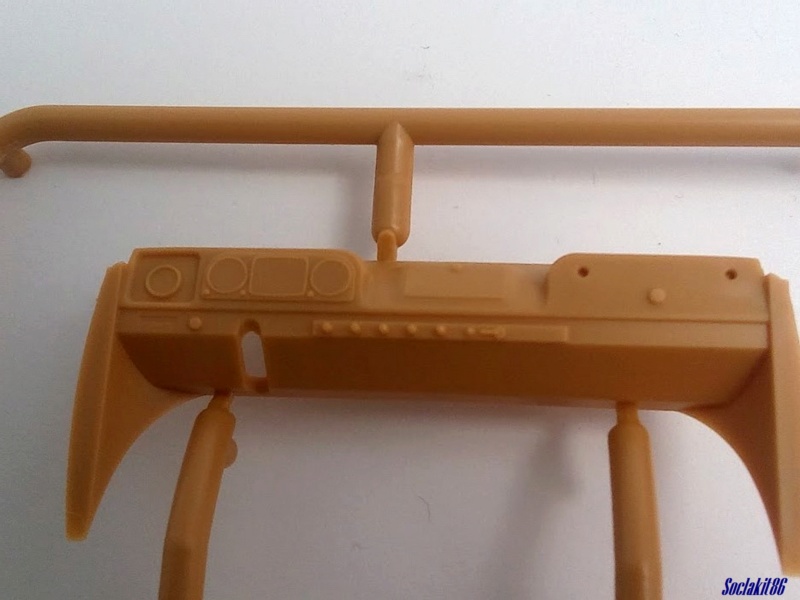

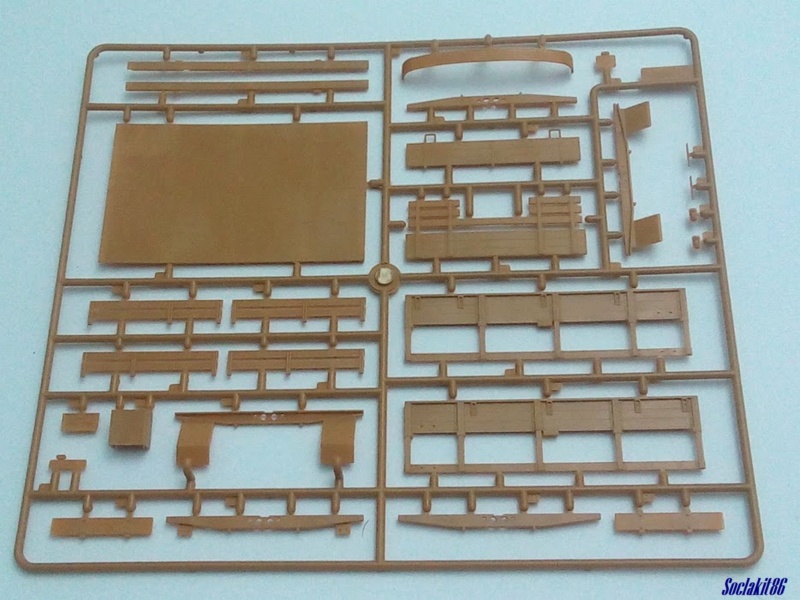

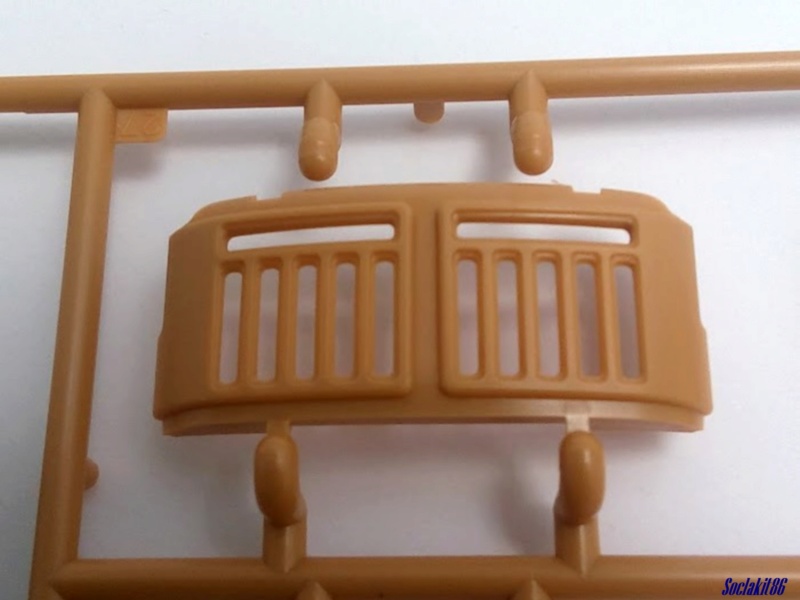

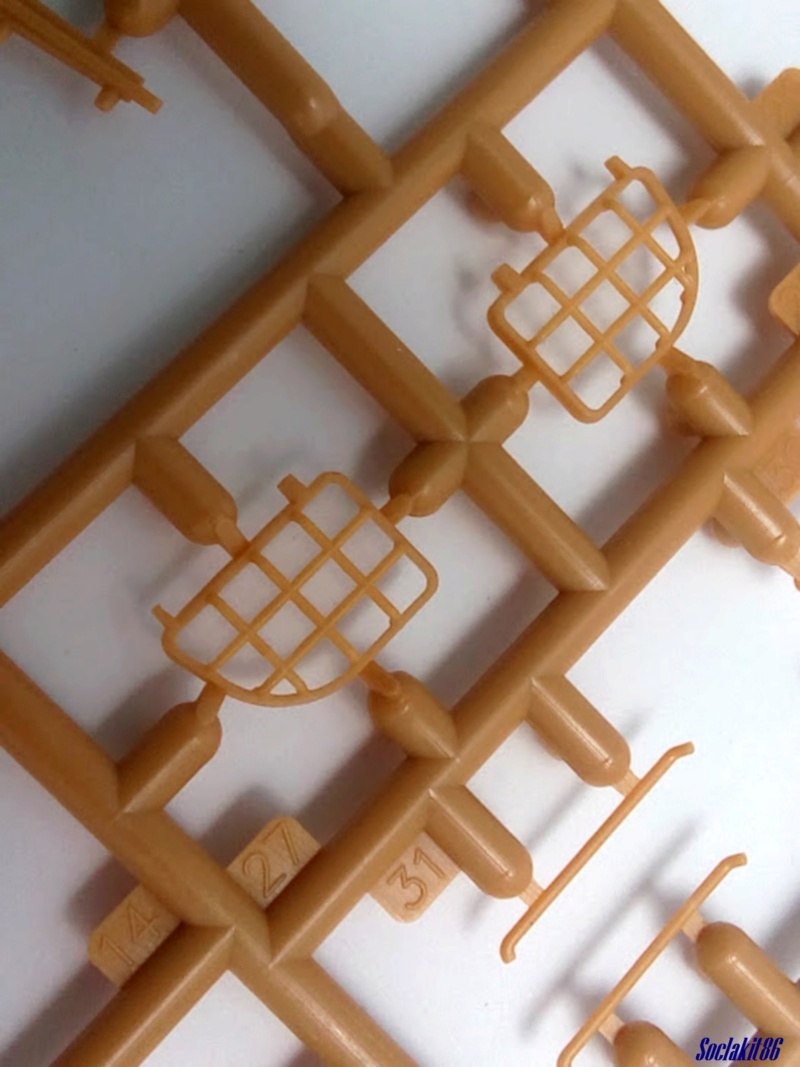

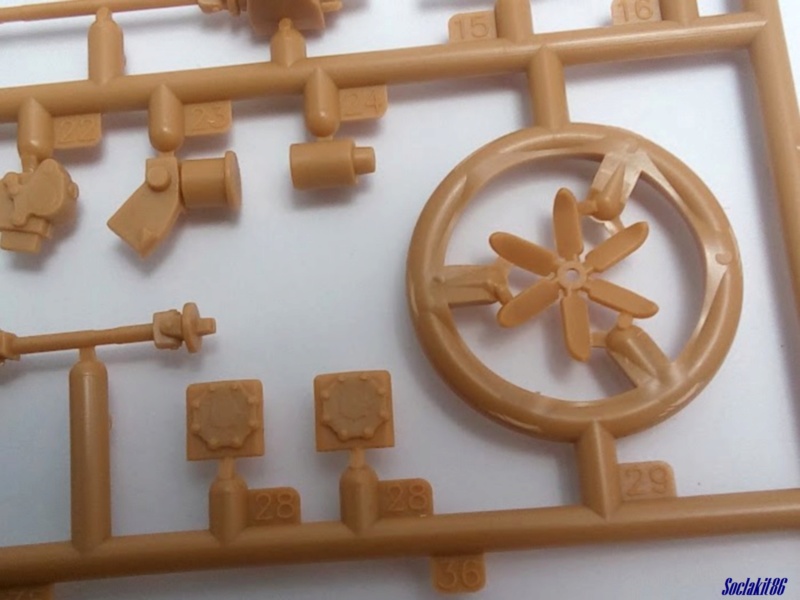

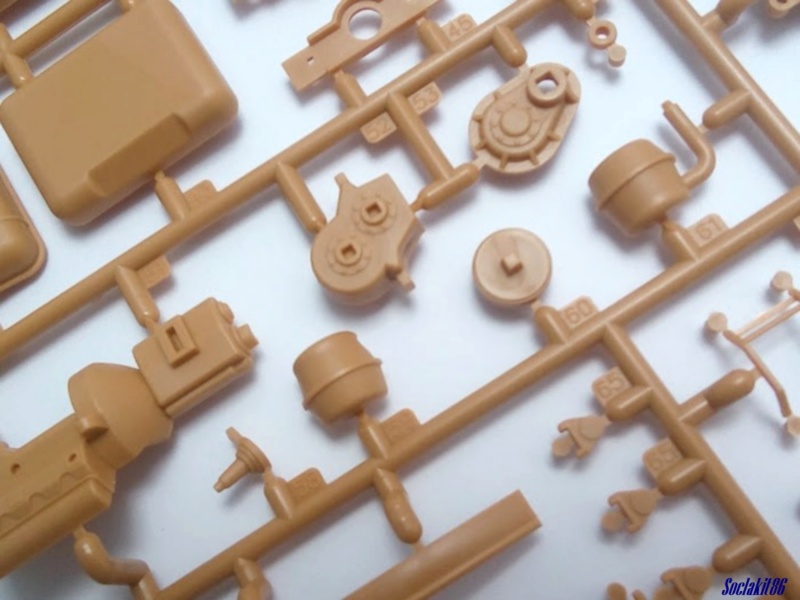

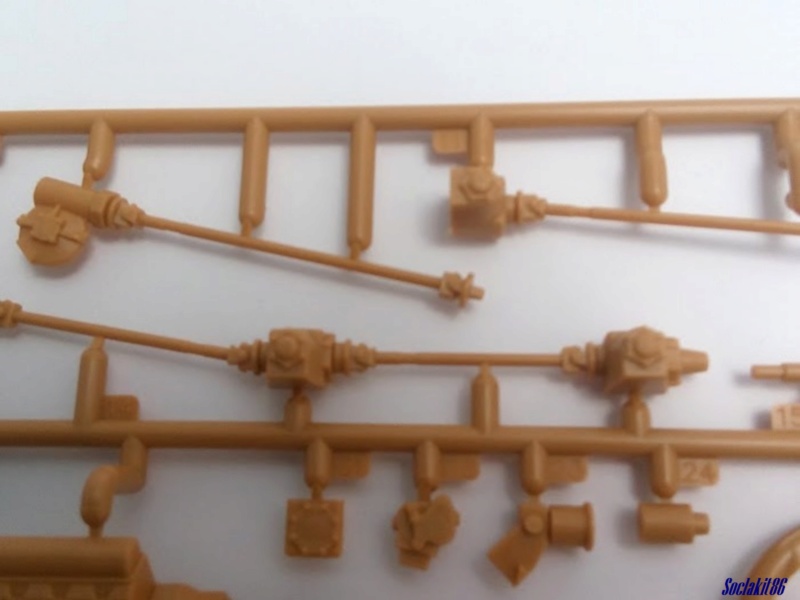

Quelques vue de détails des pièces de ce ZIL 131 est est à mon avis le meilleur rapport qualité / prix sur le marché car les kit Bronco ou Trumpeter sont bien plus cher (le Revell peut se trouver pour une vingtaine ou trentaine d'euros neuf et une quinzaine en occasion )
@+mathieu
Dernière édition par Soclakit86 le Dim 9 Oct 2022 - 21:29, édité 3 fois
Re: 1/35 - ZIL-131 - Revell 03245
c'est une très bonne idée que le montage de ce beau camion
je m'installe pour suivre
je m'installe pour suivre
capitaine Conan- Membre du Cercle du Forum des Maquettistes
- Messages : 9905
Date d'inscription : 19/07/2015
Age : 52
Localisation : THIERVILLE / MEUSE
Re: 1/35 - ZIL-131 - Revell 03245
Chouette , encore un camion Russe
Sukhoi-88- Membre du Cercle du Forum des Maquettistes
- Messages : 4252
Date d'inscription : 06/03/2018
Age : 53
Localisation : Vosges-88
Re: 1/35 - ZIL-131 - Revell 03245
Salut tout le monde;
le chassis est monté depuis hier mais comme j'hésite entre le faire avec un citerne en scratch ou avec le plateau et un cannon de DCA à l'arrière , j'ouvre ma deuxième boite et vais monter les deux options
Je vais vous faire ds photos de détails des grappes et celle de ce qui est déjà monté d'ici ce soir .
@+mathieu
le chassis est monté depuis hier mais comme j'hésite entre le faire avec un citerne en scratch ou avec le plateau et un cannon de DCA à l'arrière , j'ouvre ma deuxième boite et vais monter les deux options
Je vais vous faire ds photos de détails des grappes et celle de ce qui est déjà monté d'ici ce soir .
@+mathieu
Re: 1/35 - ZIL-131 - Revell 03245
_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !
Plastiquement Votre -----------
Fr@ncis
polnagaillot- Membre du Cercle du Forum des Maquettistes
- Messages : 18805
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne
Re: 1/35 - ZIL-131 - Revell 03245
Salut Francis ;
j'ai toujours aimé les camions Russes et le montage du A-222 Bereg m'avais bien plus , si j'vais plus de sous , je ferai rentrer tout ce qui s'est fait sur le chassis du MAZ-543 au 1/35
J'ai encore un antique GAZ-66 de chez Scale qui attend son heure
@+mathieu
j'ai toujours aimé les camions Russes et le montage du A-222 Bereg m'avais bien plus , si j'vais plus de sous , je ferai rentrer tout ce qui s'est fait sur le chassis du MAZ-543 au 1/35
J'ai encore un antique GAZ-66 de chez Scale qui attend son heure
@+mathieu
Re: 1/35 - ZIL-131 - Revell 03245
On va suivre avidement ces deux montages
fouga53- Membre du Cercle du Forum des Maquettistes
- Messages : 9301
Date d'inscription : 23/11/2013
Age : 71
Localisation : Saint ARNAC - 66220
Re: 1/35 - ZIL-131 - Revell 03245
Bonjour,
Bin koua ? J'ai rien dit
BonS montageS
Frédéric

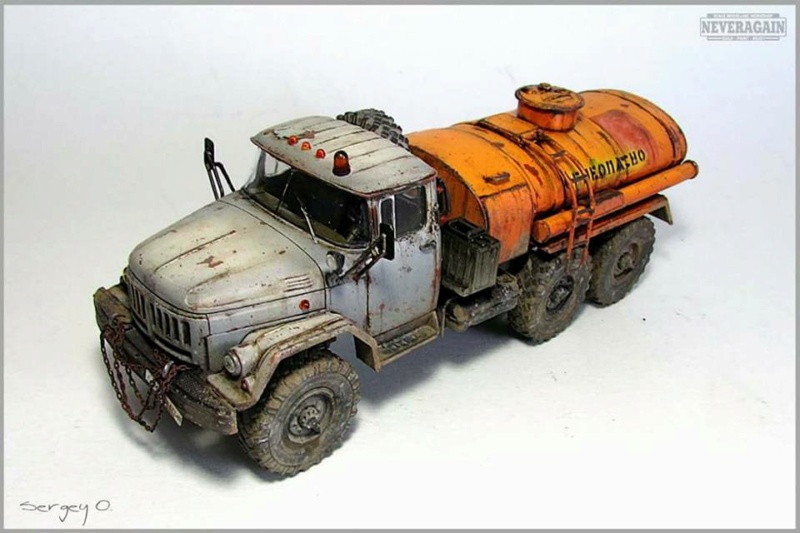

Soclakit86 a écrit: j'hésite entre le faire avec un citerne en scratch =>
ou avec le plateau et un cannon de DCA à l'arrière =>
Bin koua ? J'ai rien dit
BonS montageS
Frédéric
Invité- Invité
Re: 1/35 - ZIL-131 - Revell 03245
Bon montage pour les 2
Impala54- Membre du Cercle du Forum des Maquettistes
- Messages : 11071
Date d'inscription : 24/03/2019
Age : 65
Localisation : toulois
Re: 1/35 - ZIL-131 - Revell 03245
Salut tout le monde;
pour le coup, hier , je ne vous ai pas posté les avancées sur le premier chassis .

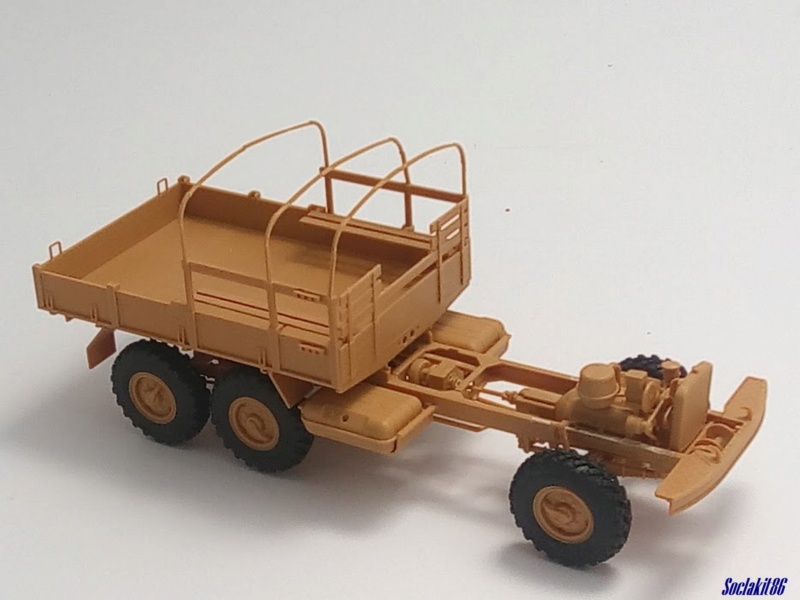

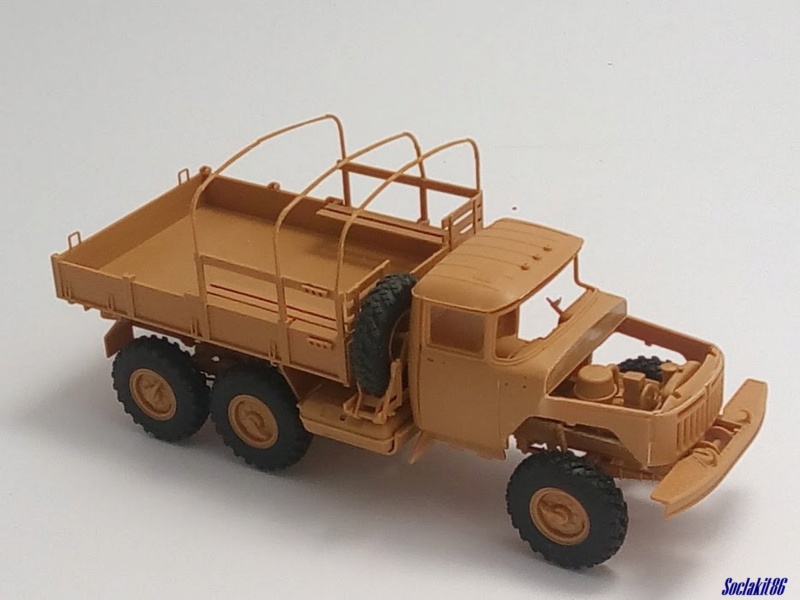

Mercredi j'ai passé 6 heures à assemblé le premier chassis et ses accessories , les divers sous ensembles sont prêt pour la peinture , il me restera à monter le canon de DCA.
Pour le deuxième montage , pour la réalisation en scratch de la citerne , je vais m'inspirer de ce montage paru sur FB :

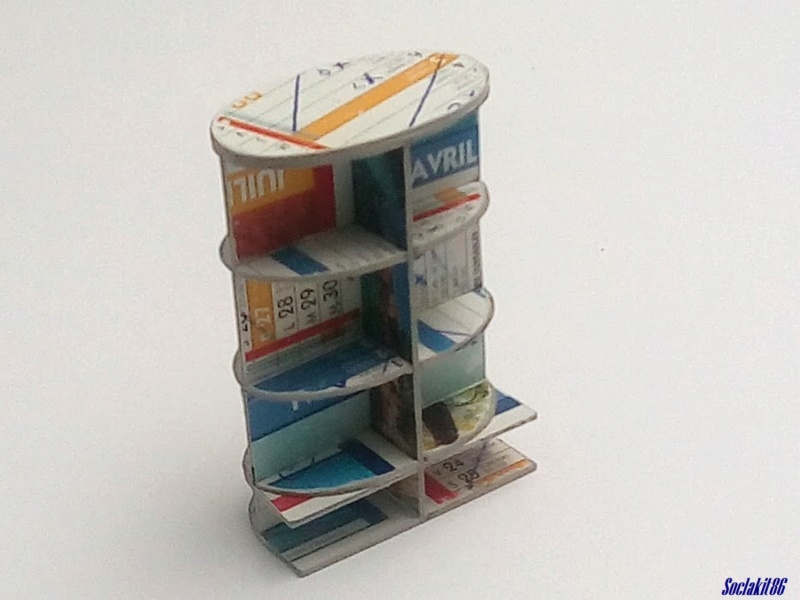

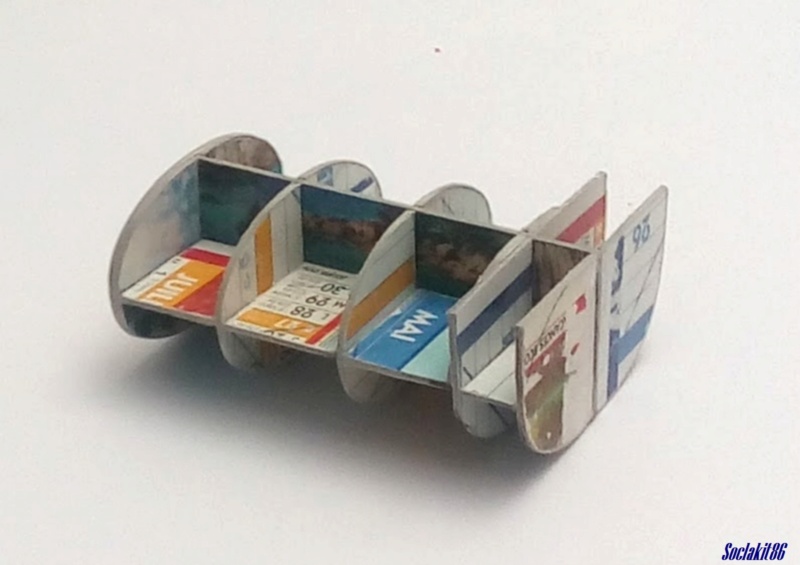

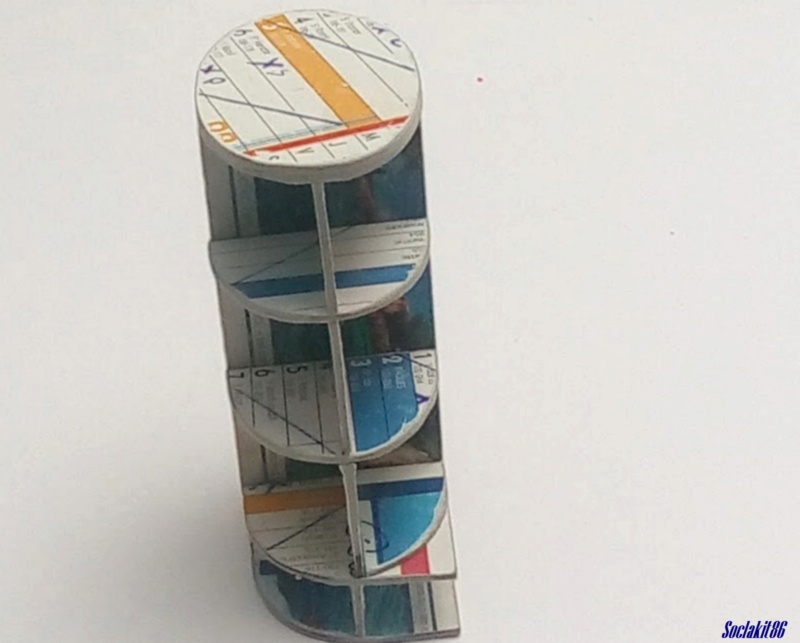

La structure de la citerne est réalisée en carton de calendrier , de la même façon qu'une coque de bateau , elle est ensuite recouverte de carte plastique fine ou de papier canson qui recevra une couche de mastique avant l'ajout des divers éléments de détails.
La couche de mastic de carrossier est posée puis poncée mais cela a fait gondoler la carte plastique , j'ai donc repassé une couche d'enduite de lissage pour aplanir tout ça
Le chassis sur les photos est celui du premier montage .
@+mathieu

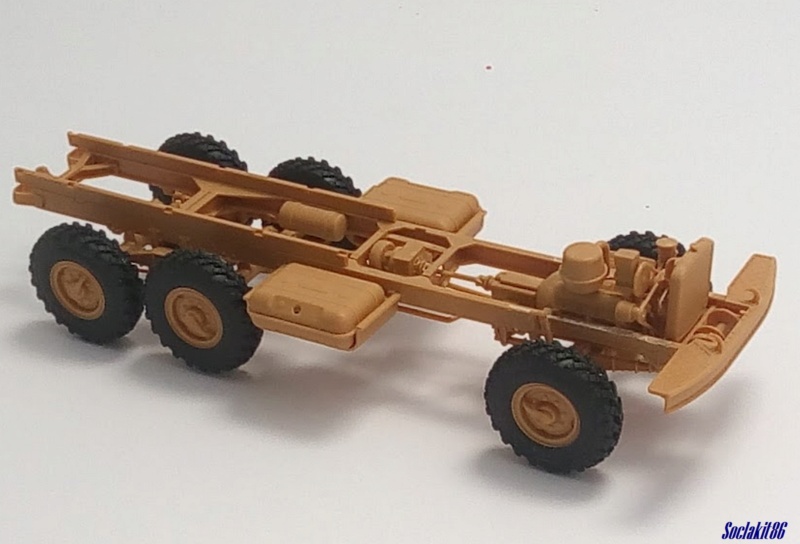

pour le coup, hier , je ne vous ai pas posté les avancées sur le premier chassis .
Mercredi j'ai passé 6 heures à assemblé le premier chassis et ses accessories , les divers sous ensembles sont prêt pour la peinture , il me restera à monter le canon de DCA.
Pour le deuxième montage , pour la réalisation en scratch de la citerne , je vais m'inspirer de ce montage paru sur FB :
La structure de la citerne est réalisée en carton de calendrier , de la même façon qu'une coque de bateau , elle est ensuite recouverte de carte plastique fine ou de papier canson qui recevra une couche de mastique avant l'ajout des divers éléments de détails.
La couche de mastic de carrossier est posée puis poncée mais cela a fait gondoler la carte plastique , j'ai donc repassé une couche d'enduite de lissage pour aplanir tout ça
Le chassis sur les photos est celui du premier montage .
@+mathieu
Re: 1/35 - ZIL-131 - Revell 03245
Bien vu le scratch !
Sukhoi-88- Membre du Cercle du Forum des Maquettistes
- Messages : 4252
Date d'inscription : 06/03/2018
Age : 53
Localisation : Vosges-88
Re: 1/35 - ZIL-131 - Revell 03245
Joli travail sur la citerne.
Allwings- Membre du Cercle du Forum des Maquettistes
- Messages : 12358
Date d'inscription : 14/11/2013
Age : 66
Localisation : France
Re: 1/35 - ZIL-131 - Revell 03245
c'est le bel engin Mathieu
bravo pour la création de la citerne pas si terne que ça d'ailleurs
bravo pour la création de la citerne pas si terne que ça d'ailleurs
capitaine Conan- Membre du Cercle du Forum des Maquettistes
- Messages : 9905
Date d'inscription : 19/07/2015
Age : 52
Localisation : THIERVILLE / MEUSE
Re: 1/35 - ZIL-131 - Revell 03245
capitaine Conan a écrit:c'est le bel engin Mathieu
bravo pour la création de la citerne pas si terne que ça d'ailleurs
Flute alors Manu vient de manger un clown ce matin
Sukhoi-88- Membre du Cercle du Forum des Maquettistes
- Messages : 4252
Date d'inscription : 06/03/2018
Age : 53
Localisation : Vosges-88
Re: 1/35 - ZIL-131 - Revell 03245
Ce n'est pas trop grave si ta citerne gondole un peu, la fabrication russe laisse pas mal de liberté d'interprétation....
_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !
Plastiquement Votre -----------
Fr@ncis
polnagaillot- Membre du Cercle du Forum des Maquettistes
- Messages : 18805
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne
Re: 1/35 - ZIL-131 - Revell 03245
Salut tout le monde;
pour vos commentaires : D
j'y avais pensé mais c'étais vraiment trop important sauf si le camion avait brûlé car la déformation suivait la structure de la citerne.
P.S: la chaleur fait des ravages chez Manu
@+mathieu
pour vos commentaires : D
polnagaillot a écrit:Ce n'est pas trop grave si ta citerne gondole un peu, la fabrication russe laisse pas mal de liberté d'interprétation....
j'y avais pensé mais c'étais vraiment trop important sauf si le camion avait brûlé car la déformation suivait la structure de la citerne.
P.S: la chaleur fait des ravages chez Manu
@+mathieu
Re: 1/35 - ZIL-131 - Revell 03245
pas mal cette structure de chaudronnerie
Impala54- Membre du Cercle du Forum des Maquettistes
- Messages : 11071
Date d'inscription : 24/03/2019
Age : 65
Localisation : toulois
Pat One- Membre du Cercle du Forum des Maquettistes
- Messages : 4130
Date d'inscription : 06/11/2017
Age : 51
Localisation : Mourmelon Le Grand 51
Re: 1/35 - ZIL-131 - Revell 03245
Salut tout le monde;
pour vos commentaires

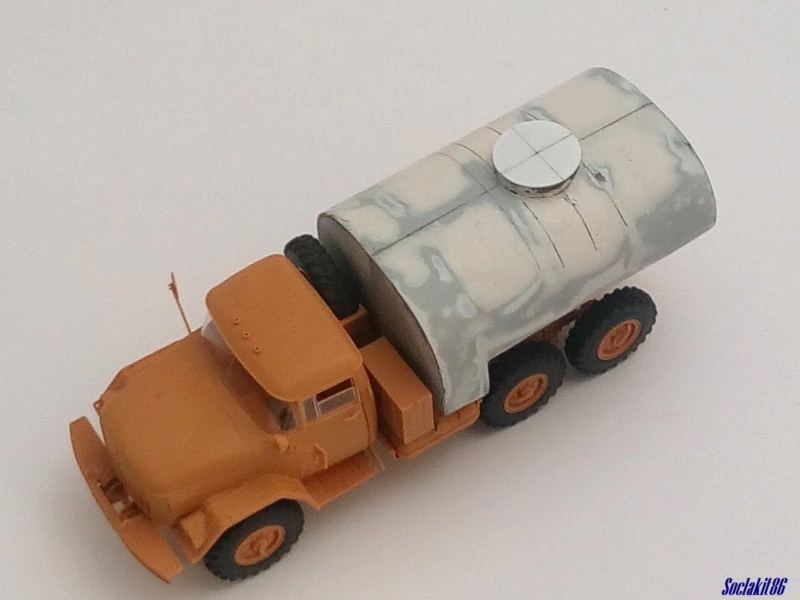

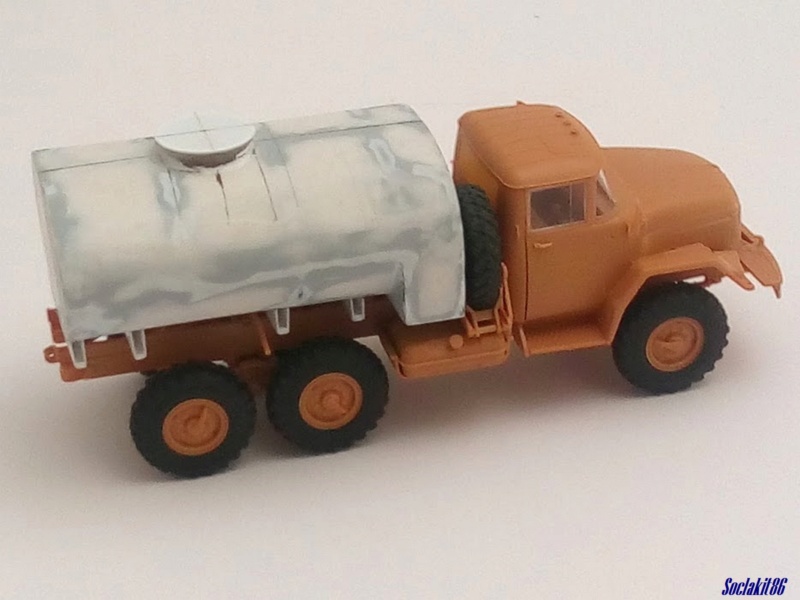

Hier, j'ai donc continuer un peu sur ma citerne pour le deuxième ZIL-131.
Masticage et ponçage , puis réalisation des supports et intégration du tourelleau de la trappe d'accèes et remplissage (un couvercle de petite boite en plastique)
Ce matin , j'ai rajouté un rondelle sur le tourelleau pour faire l'embase de la trappe d'accès puis ai présenté la citerne sur le chassis du premier camion pour les photos
Il y a encore pas mal de boulot mais j'ai à présent une bonne vue de l'allure générale et de son volume .
@+mathieu
pour vos commentaires

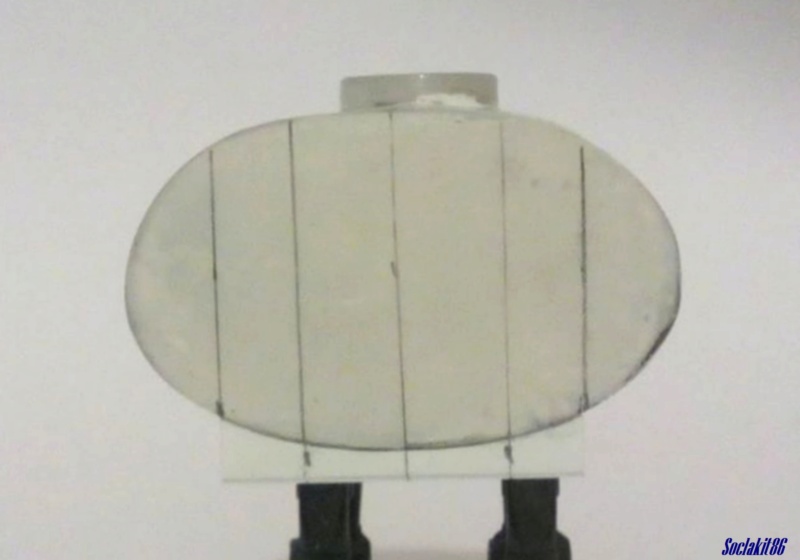

Hier, j'ai donc continuer un peu sur ma citerne pour le deuxième ZIL-131.
Masticage et ponçage , puis réalisation des supports et intégration du tourelleau de la trappe d'accèes et remplissage (un couvercle de petite boite en plastique)
Ce matin , j'ai rajouté un rondelle sur le tourelleau pour faire l'embase de la trappe d'accès puis ai présenté la citerne sur le chassis du premier camion pour les photos
Il y a encore pas mal de boulot mais j'ai à présent une bonne vue de l'allure générale et de son volume .
@+mathieu
Re: 1/35 - ZIL-131 - Revell 03245
Superbe réalisation Mathieu, elle est très bien réussie cette citerne. Bravo pour le taf.
matelot du 17- Membre du Cercle du Forum des Maquettistes
- Messages : 6325
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290
Re: 1/35 - ZIL-131 - Revell 03245
Salut tout le monde;
merci pour vos commentaires à tout les deux
@+mathieu
merci pour vos commentaires à tout les deux
@+mathieu
Re: 1/35 - ZIL-131 - Revell 03245
Superbe le scratch pour la version citerne !
Longstreet- Membre du Cercle du Forum des Maquettistes
- Messages : 15686
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )
Page 1 sur 2 • 1, 2
Sujets similaires
» cox revell 1/24 suite2
» T-55 Revell 1/72
» Sd.Kfz 251/1 [Revell 1/76e]
» *1/72 M60 A1 ERA Revell
» Junkers G.38 (1:144 -Revell)
» T-55 Revell 1/72
» Sd.Kfz 251/1 [Revell 1/76e]
» *1/72 M60 A1 ERA Revell
» Junkers G.38 (1:144 -Revell)
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
Aujourd'hui à 11:40 par TontonCharli
» 1/72 - FORD F8 Mobil Control Tower - transformation
Aujourd'hui à 11:19 par TontonCharli
» 1/25-Lincoln 1928 Sport Touring-MPC
Aujourd'hui à 10:45 par Impala54
» 3D - CONCEPTION - PROJET CHAR AMX40 - 1940 - MISF
Aujourd'hui à 10:40 par Impala54
» 1/25 - DIORAMA GRANGE USA SCRATCH
Aujourd'hui à 9:22 par algeor
» 1/35 - GAZ 03-30 model 1938 - Mini Art 35149 - Présentation du projet ...
Aujourd'hui à 9:18 par algeor
» 1/100 trois mâts barque du Commandant Charcot, le "Pourquoi pas ?" ZVEZDA
Aujourd'hui à 9:14 par fouga53
» AMX 30 Heller ref 81124 + set AZIMUT 30 B2-1/35- en cours
Aujourd'hui à 9:09 par fouga53
» 1/125 Ocean Exploration Vessel Revell
Aujourd'hui à 8:46 par michel76
» * 1/24 - BMW M5 - FUJIMI
Hier à 23:45 par christophe41
» FIL ROUGE 2024FR - 1/72 - MCDONNELL F2H BANSHEE COREE - AIRFIX - EN COURS
Hier à 23:36 par christophe41
» Ford T 1912 Commercial Roadster 1/24 ICM ref 24016
Hier à 23:10 par christophe41
» *1/24 Hot Rod Bugatti
Hier à 22:52 par christophe41
» * 1/48 - CURTISS P40 TOMAHAWK / COMME UN RETOUR AUX SOURCES - AIRFIX -
Hier à 22:05 par Fogg
» Exposition Perpignan - 19 et 20 Octobre 2024
Hier à 21:54 par fouga53
» * 1/18 CYCLO PEUGEOT 103 SP 1ère version PrintMyRide.fr Réf 23002
Hier à 21:39 par christophe41
» FIL ROUGE 2024 1/25 FORD 1948 GREASE REVELL US Réf 85-4443
Hier à 21:34 par christophe41
» 1/32 Ford cabriolet 1940 Lindberg
Hier à 21:30 par Impala54
» 1/72 Maison de village Italieri
Hier à 21:19 par Impala54
» 1/48 De Havilland Tiger Moth Airfix
Hier à 21:11 par christophe41
