*1/48   I.A.I  DAGGER  Heller   Empty *1/48 I.A.I DAGGER Heller

Message par allwings Sam 5 Fév 2022 - 16:56

Bonjour.

Avant d'aller m'aventurer au pays des Soviets, je fais une escale avec mon delta favori.

Ce sera un I.A.I DAGGER Argentin. Un ex Mirage 5, renommé Nesher en Israel, avant d'etre sous les couleurs de la Fuerza Aerea Argentina... et participer à la guerre des Malvinas.

study Pour les interessés, l'histoire de l'Aigle (Nesher) est bien résumée ici:

https://fr.wikipedia.org/wiki/IAI_Nesher

jocolor La maquette. Pour moi l'incontournable Mirage III C Heller au 1/48 que j'utilise pratiquement toujours pour mes dérivés de Mirage.
*1/48   I.A.I  DAGGER  Heller   Maquet10

Voulant vous épargner les différentes étapes de ce que vous connaissez tous, je me borne à indiquer les principales modifs:

Allongement de la cellule de 6.3 mm vers l'avant
En résumé,
Prendre l’avant du III B
Récupérer sur l’avant du III C la partie arrière du cockpit (celle qui supporte la verrière ouverte) que l’on greffe au même endroit  sur  l’avant du IIIB.
Reboucher  6 mm sur l’arrière du logement de train sous le cockpit(le  train avant quoi)
Recréer l’intérieur du cockpit et  compléter le siège avec accessoires et brelage.

Graver les lignes de structure en les complétant.

Raccourcir le croupion de 8 mm.

Créer :
- Le nez du M 5 (plus allongé, plus fin et avec la perche chaffois dessous et non dans le prolongement)
- une nouvelle  tuyère.
- la quille avec sa caméra « omera » sur l’arrière.
-  Les goulottes canons
- Les phares du train avant (n’existent pas sur le III C)
- Les trappes de trains principales (plus bombées que celles du IIIC)
- Les roues et le système de freins (différent du III C – l’avion est plus lourd)
- Création de différentes prises d’air ventrales n’existant pas sur le IIIC
- Deux soutes de part et d’autre de la quille arrière.

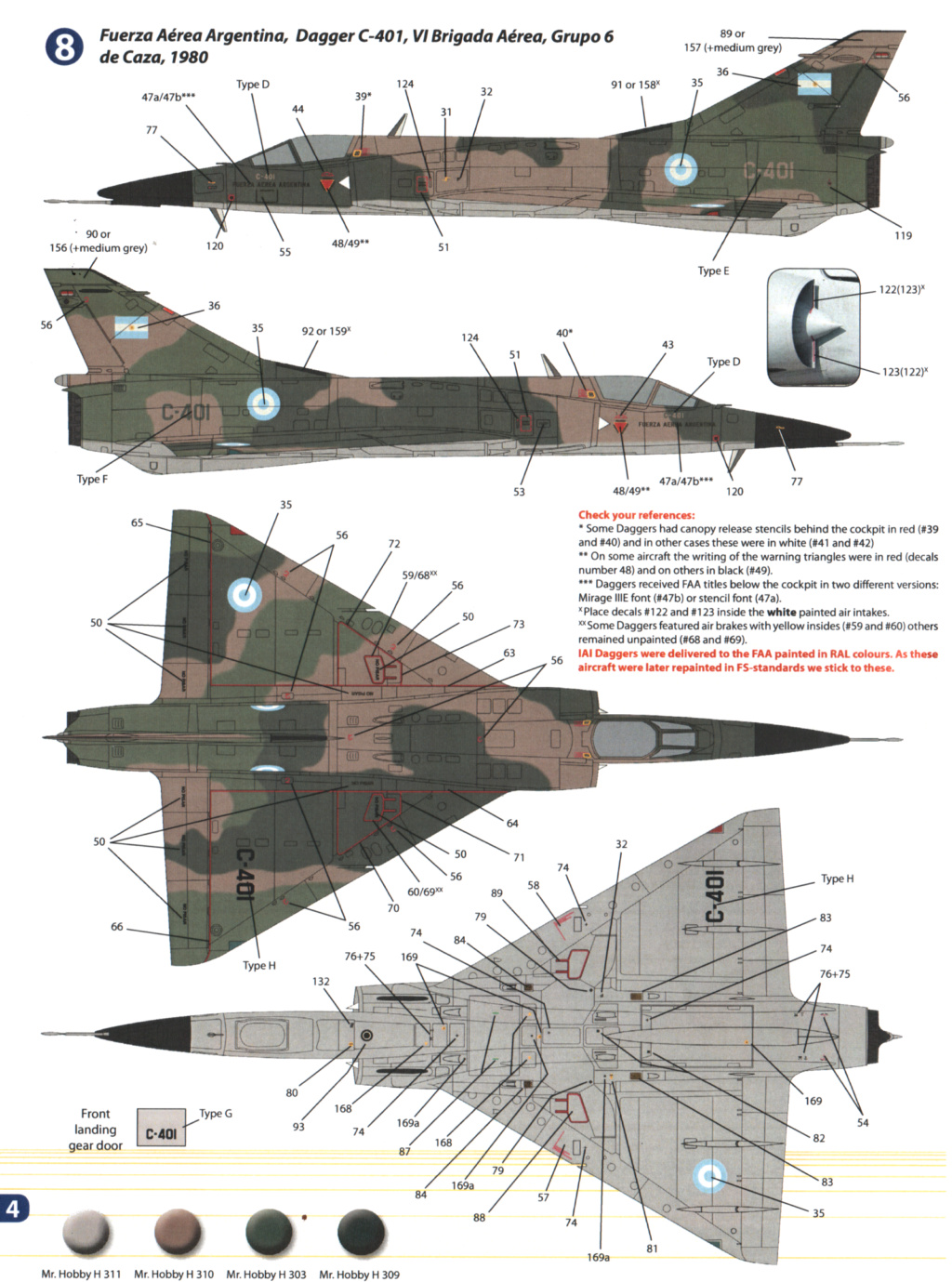

L'avion est peint selon le schéma Argentin ( le même qu'un ... F 102!
Une fois peint, je m'aperçois que j'ai oublié  les filets rouges recouvrant certaines limites de panneaux .
*1/48   I.A.I  DAGGER  Heller   Dagger10

Donc un peu de masquage... avan rouge.de passer du blanc et du rouge.
*1/48   I.A.I  DAGGER  Heller   Img_5752
*1/48   I.A.I  DAGGER  Heller   Img_5753

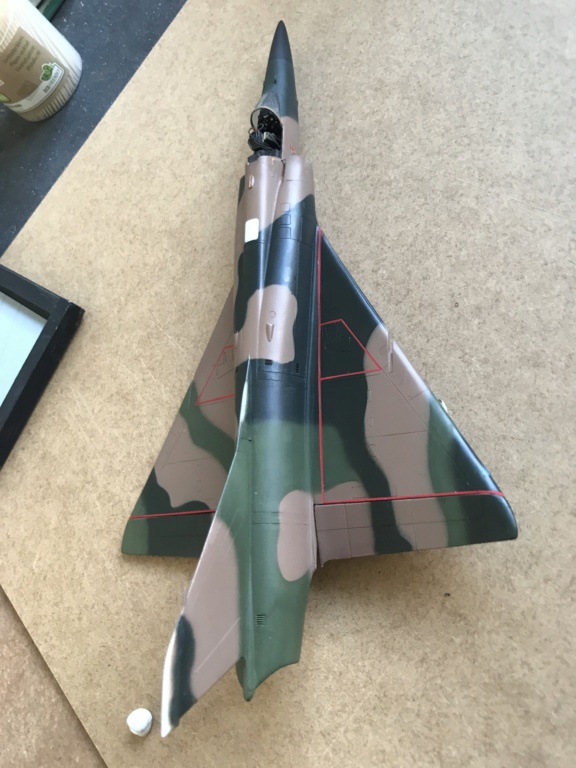

Puis demasquage
*1/48   I.A.I  DAGGER  Heller   Img_5755
*1/48   I.A.I  DAGGER  Heller   Img_5754

A suivre. Cool


Dernière édition par allwings le Mar 27 Sep 2022 - 9:32, édité 2 fois

_________________
A bientôt
Alain*1/48   I.A.I  DAGGER  Heller   Fond_b20
allwings
allwings

Messages : 8015
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par polnagaillot Sam 5 Fév 2022 - 17:03

Une petite dose de Delta, ( ça va c'est pas le Covid !) avant d'intégrer la bande qui se consacre à la CCCP . C'est bien vu !

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !*1/48   I.A.I  DAGGER  Heller   Fond_b27

Plastiquement Votre -----------*1/48   I.A.I  DAGGER  Heller   Dm_23411

Fr@ncis
polnagaillot
polnagaillot

Messages : 13757
Date d'inscription : 13/11/2013
Age : 66
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par Sukhoi-88 Sam 5 Fév 2022 - 17:23

Moi aussi je veux du varius Delta *1/48   I.A.I  DAGGER  Heller   2421845689
Sukhoi-88
Sukhoi-88

Messages : 3562
Date d'inscription : 06/03/2018
Age : 51
Localisation : Vosges-88

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par blindaille Sam 5 Fév 2022 - 18:00

Il est déjà en bonne voie cheers
blindaille
blindaille

Messages : 4716
Date d'inscription : 10/11/2017
Age : 63
Localisation : Châlons / Champagne 51

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par capitaine Conan Sam 5 Fév 2022 - 19:44

je m'installe pour ce montage déjà bien entamé Wink
capitaine Conan
capitaine Conan

Messages : 7967
Date d'inscription : 19/07/2015
Age : 50
Localisation : THIERVILLE / MEUSE

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par MISF Sam 5 Fév 2022 - 22:00

Encore une très belle maquette qui fait du bien aux yeux.
Superbe le masquage des liserés.
Bravo Alain.
A plus.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF

Messages : 3841
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par fouga53 Dim 6 Fév 2022 - 9:45

Ça fait plaisir de te voir replonger dans les delta... Bonne continuation.
fouga53
fouga53

Messages : 6614
Date d'inscription : 23/11/2013
Age : 69
Localisation : Saint ARNAC - 66220

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par Longstreet Dim 6 Fév 2022 - 10:00

Un beau "Dagger " Argentin !
Longstreet
Longstreet

Messages : 12280
Date d'inscription : 25/05/2014
Age : 61
Localisation : Pontgouin ( 28 )

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par Impala54 Dim 6 Fév 2022 - 15:32

Vu son avancée, je dirais donc bonne suite Wink
Impala54
Impala54

Messages : 5897
Date d'inscription : 24/03/2019
Age : 63
Localisation : toulois

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par Invité Lun 7 Fév 2022 - 11:15

Superbe l'ami comme toujours *1/48   I.A.I  DAGGER  Heller   2893506684
avatar
Invité
Invité


Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par loutch Lun 7 Fév 2022 - 11:22

Bonjour


J'ai encore rien écrit mais j'pense pas moins et chui toujours là avec plaisir.


*1/48   I.A.I  DAGGER  Heller   2980943186

@+
loutch
loutch

Messages : 1766
Date d'inscription : 03/05/2020
Age : 57
Localisation : folp

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty bonsoir

Message par charret patrick Lun 7 Fév 2022 - 19:40

alors moi j'ai pas tout comprit il est deja peint Very Happy
charret patrick
charret patrick

Messages : 4064
Date d'inscription : 29/02/2016
Age : 63

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par allwings Mar 8 Fév 2022 - 10:11

charret patrick a écrit:alors moi j'ai pas tout comprit il est deja peint Very Happy

Tu n'as pas lu le début de post lol!
La construction de mes Mirage est toujours la même ( même demarche, mêmes modifs). Plutot que de refaire ce qui a déja été vu X fois dans mes autres posts de Mirage, je suis allé à l'essentiel.

Pour autant il est loin d'etre achevé: trains/ Antennes/ Armement/ Patine/ Decals... Bref il ya encore de quoi m'occuper sur le sujet. Rolling Eyes Very Happy

La suite prochainement. Cool

_________________
A bientôt
Alain*1/48   I.A.I  DAGGER  Heller   Fond_b20
allwings
allwings

Messages : 8015
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par allwings Mar 8 Fév 2022 - 18:26

Bonsoir.

*1/48   I.A.I  DAGGER  Heller   1347440109 Merci de vos encouragements.

Petite avancée du jour.
J'en profite pour vous mettre des photos du cockpit.
*1/48   I.A.I  DAGGER  Heller   Img_5759
*1/48   I.A.I  DAGGER  Heller   Img_5758
*1/48   I.A.I  DAGGER  Heller   Img_5757

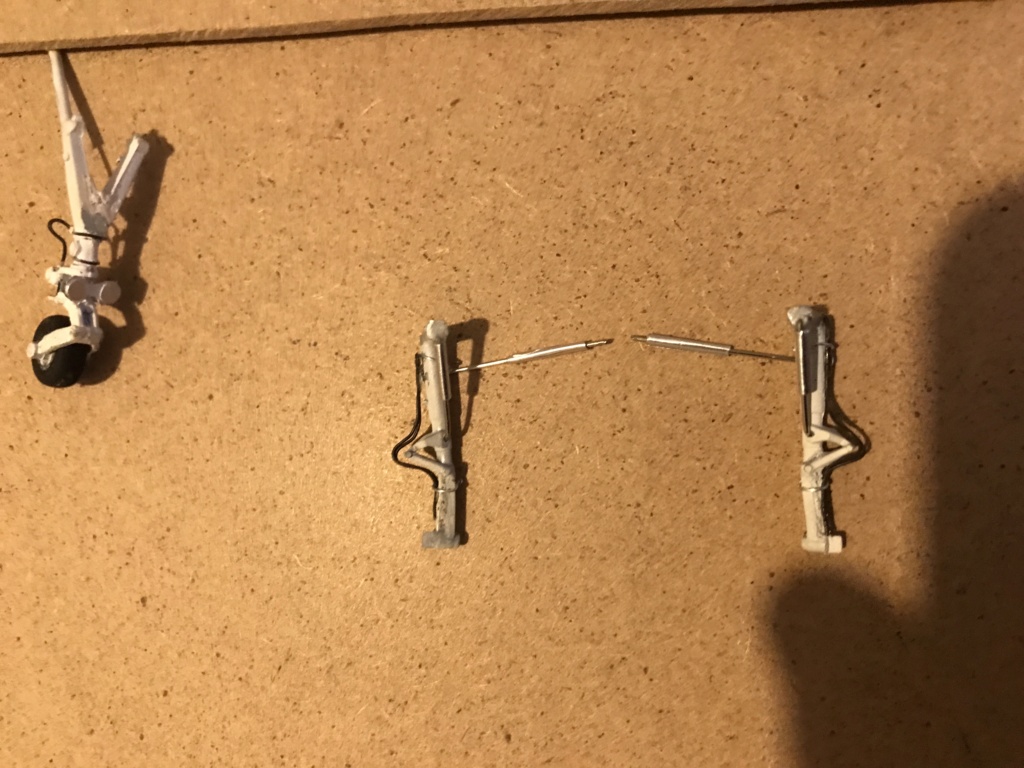

Les trains sont toujours fragiles sur cette maquette. Donc, comme d'hab, renfort avec des épingles autour desquelles est enroulé du papier alu pour les verins.
Les durits sont en fil de fer noir. Les fuex du train avant à partir de grappe plastique.
*1/48   I.A.I  DAGGER  Heller   Img_5760

La tuyère est "pompée" sur celle en résine F.M.
*1/48   I.A.I  DAGGER  Heller   Img_5761

_________________
A bientôt
Alain*1/48   I.A.I  DAGGER  Heller   Fond_b20
allwings
allwings

Messages : 8015
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par capitaine Conan Mar 8 Fév 2022 - 19:15

c'est beau et on voit tout de suite que tu maitrise le modèle de cher Heller Cool
bonne continuation Wink
capitaine Conan
capitaine Conan

Messages : 7967
Date d'inscription : 19/07/2015
Age : 50
Localisation : THIERVILLE / MEUSE

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par Sukhoi-88 Mar 8 Fév 2022 - 19:21

Vien vu l'idée du papier alu pour faire les vérins ! *1/48   I.A.I  DAGGER  Heller   2893506684
Sukhoi-88
Sukhoi-88

Messages : 3562
Date d'inscription : 06/03/2018
Age : 51
Localisation : Vosges-88

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par pierrot Mar 8 Fév 2022 - 20:37

... que du chouette , bravo Alain , magnifique le cockpit .... pour les trains ben c'est du travail de précision félicitations .
Cordialement . Pierrot .
pierrot
pierrot

Messages : 3067
Date d'inscription : 06/05/2020
Age : 75
Localisation : 74/77/79

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par Invité Mer 9 Fév 2022 - 11:38

Du très beau boulot comme toujours l'ami *1/48   I.A.I  DAGGER  Heller   2893506684
avatar
Invité
Invité


Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par fredo18 Mer 9 Fév 2022 - 12:53

un bel oiseau ! bravo *1/48   I.A.I  DAGGER  Heller   2980943186
fredo18
fredo18

Messages : 4919
Date d'inscription : 11/08/2019
Age : 59
Localisation : Ménétréol-sous-Sancerre (18)

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par Impala54 Mer 9 Fév 2022 - 15:43

très beau travail, *1/48   I.A.I  DAGGER  Heller   2980943186
Impala54
Impala54

Messages : 5897
Date d'inscription : 24/03/2019
Age : 63
Localisation : toulois

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par vinceB Ven 11 Fév 2022 - 11:51

Salut c'est très fin et très soigné comme travail *1/48   I.A.I  DAGGER  Heller   2980943186 *1/48   I.A.I  DAGGER  Heller   2980943186
vinceB
vinceB

Messages : 220
Date d'inscription : 25/10/2021

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par allwings Dim 13 Fév 2022 - 10:25

Bonjour.

*1/48   I.A.I  DAGGER  Heller   1347440109 Merci Manu, Laurent, Pierrot, Yann, Fredo, Eric et Vince de vos visites.

A vouloir aller fissa, on fait des bourdes. Je n'ai pas vérifé la planche de decals et quand j'ai voulu les poser, j'ai eu deux petits problémes: leur taille trop grande... et le fait qu'elle partent en lambeaux des qu'on les mets dans l'eau .Bref il faut les repeindre! Evil or Very Mad Rolling Eyes

Autant quand l'avion n'est pas peint, c'est RELATIVEMENT facile, mais quand il est peint dans sa livrée, cela devient ( pour moi) un peu acrobatique au niveau des masquages.
L'idée de départ était de peindre le fonds blanc, puis de masquer le blanc ( bien sur intermédiaire dans la cocarde) et de passer le bleu. Seulement ca n'a pas fonctionné avec des débordements intempestifs.
J'ai donc tout repris.

Masquage de l'endroit autour de la cocarde. De l'intéret de vernir la maquette en brillant (Klir pour moi).
*1/48   I.A.I  DAGGER  Heller   Img_5844

Passage du bleu, y compris sur le drapeau de dérive., puis masquage des parties qui resteront bleues et passage du blanc.
*1/48   I.A.I  DAGGER  Heller   Img_5845

Demasquage.
*1/48   I.A.I  DAGGER  Heller   Img_5847
*1/48   I.A.I  DAGGER  Heller   Img_5846

En avant pour la patine et les decals... Cool

_________________
A bientôt
Alain*1/48   I.A.I  DAGGER  Heller   Fond_b20
allwings
allwings

Messages : 8015
Date d'inscription : 14/11/2013
Age : 64
Localisation : France

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par capitaine Conan Dim 13 Fév 2022 - 10:35

c'est pas un billard ton affaire Alain Laughing
mais tu fais de l’excellent boulot *1/48   I.A.I  DAGGER  Heller   3149818297
capitaine Conan
capitaine Conan

Messages : 7967
Date d'inscription : 19/07/2015
Age : 50
Localisation : THIERVILLE / MEUSE

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par polnagaillot Dim 13 Fév 2022 - 10:53

Même quand il est embêté, notre Alain...Il poursuit sa route. D'ici, on entend même pas un juron ! Il est zen !
La reprise des cocardes est un must ! C'est trop beau!

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !*1/48   I.A.I  DAGGER  Heller   Fond_b27

Plastiquement Votre -----------*1/48   I.A.I  DAGGER  Heller   Dm_23411

Fr@ncis
polnagaillot
polnagaillot

Messages : 13757
Date d'inscription : 13/11/2013
Age : 66
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

*1/48   I.A.I  DAGGER  Heller   Empty Re: *1/48 I.A.I DAGGER Heller

Message par pierrot Dim 13 Fév 2022 - 11:46

.... quelle persévérance Very Happy .... Bravo Alain ..
Cordialement . Pierrot .
pierrot
pierrot

Messages : 3067
Date d'inscription : 06/05/2020
Age : 75
Localisation : 74/77/79

Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
