Echelles diverses FIL ROUGE 2023 - CUISINE ROULANTE MODELE 1917 3D + SCRATCH

Merci Philou pour ce retour.
La rubrique 3D est ouverte à tous. Si tu veux poster, c'est avec plaisir.

La suite porte sur les roues.
La principale difficulté porte sur la fabrication des rais.
En effet, il en existe de différentes formes. Celui de la cuisine roulante sont assez particuliers, car ils ont une tranche de forme ovoïde et aplatie sur l'extérieur.

Il existe d'autres logiciels 3D, pour faire ce type de pièces, mais une nouvelle fois, je vais utiliser Thinkercad..

Ce logiciel offre des formes prédéfinies, lesquelles seront en fonction des options modifiables.



Les 360 degrés du cercle sont couverts par 14 rais, séparés d'un angle de 25.17° chacun. Je donne également un angle de 5° par rapport à l'axe central du moyeu.




Cet ensemble de rais est intégré, à la jante au moyeu, précédemment dessiné.



Un petit plaisir, avec une première présentation à blanc, des roues dans leur futur espace.




Bonnes maquettes 3D
Eric

Du très beau et bon travail de fait Eric, cette cuisine roulante est bien partie pour être une petit merveille.
Un grand bravo pour le taf éffectué. Bonne continuation pour la suite......

Eric tu es au top !!
magnifique travail !!!

c'est la grande classe
elle va vraiment avoir de l'allure cette roulante
bonne continuation Eric

sympa ta roulante,

Super  tes roues c'est vraiment très réaliste !
Oui tu as raison il faut que je passe faire aussi un tour dans la rubrique 3D

hâte de la voir imprimer

Merci Antoine, Frédéric, Manu, Eric, Philou et Denis pour ces nouvelles visites et vos commentaires bien sympathiques.

Je rentre dans le détail avec la flasque de moyeu et sa clavette. Je pense que la flasque et l'axe sont solidaire grâce à une clavette. C'est ce que j'ai compris, j'espère ne pas me tromper.

Le moyeu a été dessiné sous Designspark mechanical.



Cette forme enregistrée au format STL sera importée sur thinkercad.

Le moyeu possède un perçage pour y insérer une clavette.
Celles-ci possèdent un système de sécurité, empêchant la clavette de quitter son logement sans action humaine.

La documentation sur celles-ci n'est pas très précise.
Initialement, j'avais sorti ce type de clavette et ce système de sécurité. Mais il ne me convenait pas.







Sur cette photographie, la tête de clavette semble anguleuse.



Je me suis inspiré de ce type de clavette clips. Je l'ai adaptée à ce que je vois sur la photographie.





Voilà ce que cela donne une fois que les pièces sont mises en place.





Bonnes maquettes.
Eric

Superbe job bravo !
Je sais pas si tu as vu cette cuisine roulante ?
https://www.museedelagrandeguerre.com/collections/cuisine-roulante/

fouga53 a écrit:Quelqu'un a vu mon macramé?

Il est avec mon baril de LEGO !!!!!

Toujours aussi belles, tes ébauches !

hâte de voir tout ceci imprimé..

Je découvre le forum et vos post, bravo pour le tien, j'ai pris depuis le début, c'est magnifique ce que l'on peut faire de nos jours et donc ce que tu crées.
Très belle idée et joli travail, avec quelques années de moins je me serais peut-être lancé dans l'aventure. En attendant je savoure ton post.

Philou a écrit:Ok merci Eric , donc c'est un peu comme Fusion 360 tu caches les pièces déjà réalisés au fur et à mesure si je comprends bien ? Ou tu fais à chaque fois une nouvelle modélisation ?
C'est différent de Solidworks comme construction surtout pour le genre de chose que tu fais , et c'est peut-être mieux lors de l'impression 3D aussi ?
J'ai réalisé une machine à vapeur mais c'était un assemblage complet à la fin avec une animation.

Tu m'avais caché un tel savoir et un tel talent.

algeor a écrit:

Philou a écrit:Ok merci Eric , donc c'est un peu comme Fusion 360 tu caches les pièces déjà réalisés au fur et à mesure si je comprends bien ? Ou tu fais à chaque fois une nouvelle modélisation ?
C'est différent de Solidworks comme construction surtout pour le genre de chose que tu fais , et c'est peut-être mieux lors de l'impression 3D aussi ?
J'ai réalisé une machine à vapeur mais c'était un assemblage complet à la fin avec une animation.

Tu m'avais caché un tel savoir et un tel talent.

Merci mon ami ! Hihi je t'ai pas encore tout dit
Je vais peut-être mettre mes réalisations  comme m'a indiqué  Eric dans la rubrique 3D .

Merci Philou, Jean-François et Alain pour ce passage sur le montage et vos commentaires. C'est sympa.

Je continue sur la charrette avec les suspensions à lames.

J'ai une différence de conception sur l'une des pièces de la suspension, entre le croquis et les photographies avec lesquelles je travaille.

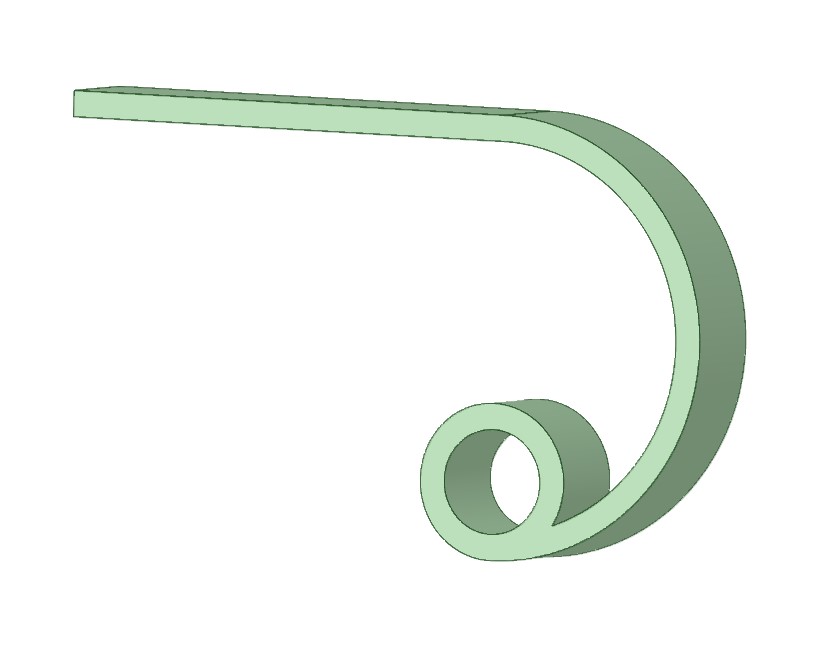

J'ai travaillé ce premier ressort avec le logiciel Designspark mechanical.



Ensuite, je me suis intéressé à la suspension à lames.





Maintenant, il me reste à calibrer les autres lames. Puis intégrer le futures pièces dans un ensemble.

Bonnes maquettes.
Eric

chouette

Merci Denis pour ta visite.

J'ai dessiné la suspension à lames et et je l'ai placée sous son support en L.

Comme, je l'ai indiqué, je travaille plus avec les photographies qu'avec le croquis. De ce fait, je n'ai pas toutes les pièces dans leur globalité, mais, cela fonctionne.



Bonnes maquettes.
Eric

Belle lame de ressort !!

Bravo Eric pour ton talent !!

Ce que je trouve impressionnant dans les impressions 3D,c'est la partie conception.
Chapeau

JEF37 a écrit:Belle lame de ressort !!

Bravo Eric pour ton talent !!

Bonjour Jean-François.
Merci pour ta visite.

Ton nouvel avatar est une invitation à faire de la maquette ?
A plus.
Eric

christophe41 a écrit:Ce que je trouve impressionnant dans les impressions 3D,c'est la partie conception.
Chapeau

Merci Christophe pour ta visite et ton commentaire.
La partie conception, c'est le côté facile. Le plus difficile, c'est parfois l'impression. Car de temps en temps, celle-ci ne donne pas les résultats escomptés. Refaire une impression loupée est plus rageant que de reprendre un dessin 3D.
A plus
Eric

MISF a écrit:

JEF37 a écrit:Belle lame de ressort !!

Bravo Eric pour ton talent !!

Bonjour Jean-François.
Merci pour ta visite.

Ton nouvel avatar est une invitation à faire de la maquette ?
A plus.
Eric

Vu le froid actuel, vaut mieux rester à la maison pour maquetter....

Quel talent dans ces conceptions! Toukours aussi fortiche sur le sujet, Eric!

Tu nous mets l'eau à la bouche à chaque avancement de ton post A<<<<Le truc écrit incompréhensibe, c'est le chat qui vient de passer sur le clavier ! !

Merci Jean-François, Alain et Francis pour vos visites et vos commentaires.

Pour Philou, j'ai oublié de te répondre au sujet du lien que tu as inséré, je t'en remercie. Oui, je connais ce lien. Cette cuisine est intéressante, notamment avec la conception des jantes et les moyeux de roue.

Voici mes avancées de la soirée.
J'ai travaillé sur les freins, au niveau de la partie du blocage sur la roue.



Voilà cette portion de pièces une fois dessinée.



Bonnes maquettes.
Eric:D

tous les jours mon petit tour pour voir l'évolution de cette roulante, qui est clivante et prenante !!
bonne continuation Eric
