Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut tout le monde ;
Luc et Romuald pour vos commentaires
@+mathieu
Luc et Romuald pour vos commentaires
@+mathieu
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Bravo Mathieu il est tout beau avec sa déco, je vais attendre le final comme les copains.
Bonne continuation!
Bonne continuation!
matelot du 17- Membre du Cercle du Forum des Maquettistes
- Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut ;
Antoine
@+mathieu
matelot du 17 a écrit:Bravo Mathieu il est tout beau avec sa déco, je vais attendre le final comme les copains.
Bonne continuation!
Antoine
@+mathieu
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
La vache ça donne déjà super bien !
Longstreet- Membre du Cercle du Forum des Maquettistes
- Messages : 15195
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut ;
François
Après réflexion , j'ai décidé de changer mon mode opératoire pour la réalisation des saisines .

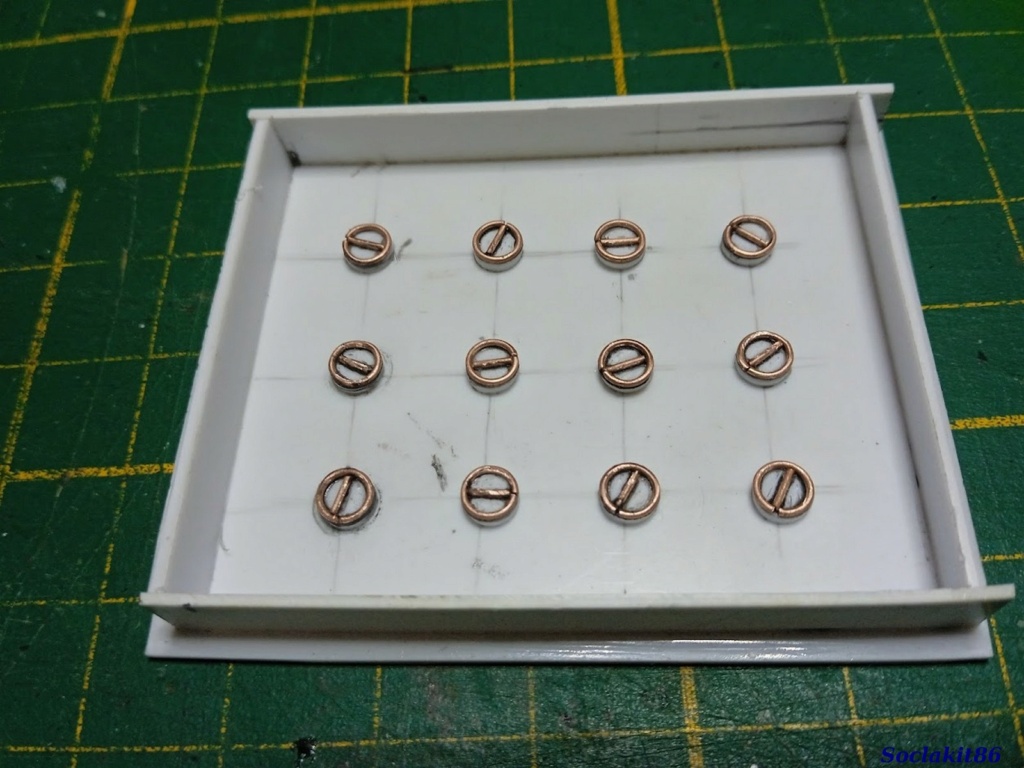

J'ai décidé de faire un moule avec une plaque de douze saisines , ce qui me permettra d'avoir la totalité des pièces nécessaire pour le socle en seulement 4 coulées de résine acrylique .
Pour ce faire j'ai donc découpé 12 rondelles de carte plastique de 1 mm d'épaisseur avec un emporte pièces d'un diamètre de 4 mm que je répartie sur une plaque .
J'ai ensuite réalisé le coffrage d'une hauteur de 6 mm mais le collerai sur la plaque qu'une fois les masters des 12 saisines réalisés et mis en place sur la plaque
Montage à blanc du coffrage sur la plaque
Les saisines sont réalisées à partir de fil de téléphone qui a été dénudé et recuit sur la flamme d'un briquet .
Le fil de cuivre est enroulé comme un ressort sur un foret de 3 mm puis ce ressort est recouper sur toute sa longueur de façon à en sortir des anneaux qui auront un diamètre externe de 4 mm .
Un longueur de fil de 3 mm est ensuite collées au centre de l'anneau qui a été lui même collé sur une des rondelles de la plaque .
Le moule en lui même sera réalisé avec du silicone bi composant trouvé l'an dernier sur EBay à un bon prix mais que je n'ai pas encore eu le loisir de tester .
@+mathieu
Longstreet a écrit:La vache ça donne déjà super bien !
François
Après réflexion , j'ai décidé de changer mon mode opératoire pour la réalisation des saisines .
J'ai décidé de faire un moule avec une plaque de douze saisines , ce qui me permettra d'avoir la totalité des pièces nécessaire pour le socle en seulement 4 coulées de résine acrylique .
Pour ce faire j'ai donc découpé 12 rondelles de carte plastique de 1 mm d'épaisseur avec un emporte pièces d'un diamètre de 4 mm que je répartie sur une plaque .
J'ai ensuite réalisé le coffrage d'une hauteur de 6 mm mais le collerai sur la plaque qu'une fois les masters des 12 saisines réalisés et mis en place sur la plaque
Montage à blanc du coffrage sur la plaque
Les saisines sont réalisées à partir de fil de téléphone qui a été dénudé et recuit sur la flamme d'un briquet .
Le fil de cuivre est enroulé comme un ressort sur un foret de 3 mm puis ce ressort est recouper sur toute sa longueur de façon à en sortir des anneaux qui auront un diamètre externe de 4 mm .
Un longueur de fil de 3 mm est ensuite collées au centre de l'anneau qui a été lui même collé sur une des rondelles de la plaque .
Le moule en lui même sera réalisé avec du silicone bi composant trouvé l'an dernier sur EBay à un bon prix mais que je n'ai pas encore eu le loisir de tester .
@+mathieu
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Quel travail de précision et de réflexion !
algeor- Membre du Cercle du Forum des Maquettistes
- Messages : 3858
Date d'inscription : 30/12/2022
Age : 66
Localisation : Fécamp
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Merci de ces différents tutos qui jalonnent ton montage. Ces explications associées aux photos de produits utilisés devraient ouvrir des horizons de progression à plusieurs d'entre nous.
_________________
A bientôt.
Alain
Allwings- Membre du Cercle du Forum des Maquettistes
- Messages : 11210
Date d'inscription : 14/11/2013
Age : 65
Localisation : France
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Bonne idée que de fabriquer ce support pour la fabrication de tes saisines Mathieu, ça va te faciliter leur création. Tu es comme d'autres sur le forum, tu as toujours des idées géniales pour t'aider dans la réalisation de tes projets et on a surtout toujours la primeur d'en profiter.
Merci à toi et aux autres pour cela. Bonne continuation et bravo, c'est de l' boulot
Merci à toi et aux autres pour cela. Bonne continuation et bravo, c'est de l' boulot
matelot du 17- Membre du Cercle du Forum des Maquettistes
- Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Ah oui, ta technique est géniale; bravo Mathieu!
fouga53- Membre du Cercle du Forum des Maquettistes
- Messages : 8453
Date d'inscription : 23/11/2013
Age : 71
Localisation : Saint ARNAC - 66220
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut tout le monde ;
Alain , Alain, Antoine et Olivier pour vos commentaires
Pour le partage des infos , de rien , le forum est fait pour ça .
Pour la technique , je découvre et teste de nouvelles choses en me basant sur des techniques employées par d'autres pour la réalisation de moules . Pour le reste c'est de l'improvisation en fonction de ce que je veux faire et en plus cela m'amuse car c'est des choses que je n'aurai jamais tenté avant par peur de me louper
Sinon , après réflexion pour gagner du temps et pouvoir ne faire qu'une seule coulée de résine , une fois le master de mon moule prêt , je vais faire 4 coulées de silicone comme cela j'aurai directement de quoi équiper un socle complet
@+mathieu
Alain , Alain, Antoine et Olivier pour vos commentaires
Pour le partage des infos , de rien , le forum est fait pour ça .
Pour la technique , je découvre et teste de nouvelles choses en me basant sur des techniques employées par d'autres pour la réalisation de moules . Pour le reste c'est de l'improvisation en fonction de ce que je veux faire et en plus cela m'amuse car c'est des choses que je n'aurai jamais tenté avant par peur de me louper
Sinon , après réflexion pour gagner du temps et pouvoir ne faire qu'une seule coulée de résine , une fois le master de mon moule prêt , je vais faire 4 coulées de silicone comme cela j'aurai directement de quoi équiper un socle complet
@+mathieu
loutch- Membre du Cercle du Forum des Maquettistes
- Messages : 2352
Date d'inscription : 03/05/2020
Age : 58
Localisation : folp
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Les cadences infernales commencent…
_________________
A bientôt.
Alain
Allwings- Membre du Cercle du Forum des Maquettistes
- Messages : 11210
Date d'inscription : 14/11/2013
Age : 65
Localisation : France
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
C'est inventif, avec un résultat a la hauteur de tes souhaits...
_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !
Plastiquement Votre -----------
Fr@ncis
polnagaillot- Membre du Cercle du Forum des Maquettistes
- Messages : 17298
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut ;
Même pas , avec ces chaleurs , j'ai plutôt l'impression de n'avancer à rien sur mes montages
Francis c'est peut être une déformation professionnelle à force de tout le temps chercher à dépanner ce qui lâche le temps d'avoir les pièces pour le remplacer / réparer
@+mathieu
Allwings a écrit:Les cadences infernales commencent…
Même pas , avec ces chaleurs , j'ai plutôt l'impression de n'avancer à rien sur mes montages
polnagaillot a écrit:C'est inventif, avec un résultat a la hauteur de tes souhaits...
Francis c'est peut être une déformation professionnelle à force de tout le temps chercher à dépanner ce qui lâche le temps d'avoir les pièces pour le remplacer / réparer
@+mathieu
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut tout le monde ;
ce matin de bonne heure , la première coulée de silicone époxy a été faite , le mélange à part égale des deux composant a été fait dans un pot de dessert en plastique propre , bien mélangé avec une touillette en bois .
Le temps de prise du silicone est de 10 heures selon le fabricant : https://dipoxy.de/Dipoxy-Premium-2-composants-silicone-de-duplication-type-S1-souple-pour-resine-epoxy-beton-savon-cire-etc
Par sécurité, je vais attendre demain matin pour faire le démoulage et la coulée d'un deuxième moule et faire de même jusqu'à avoir mes 4 moules de 12 saisines , soit de quoi équiper un socle en une seule coulée de résine .

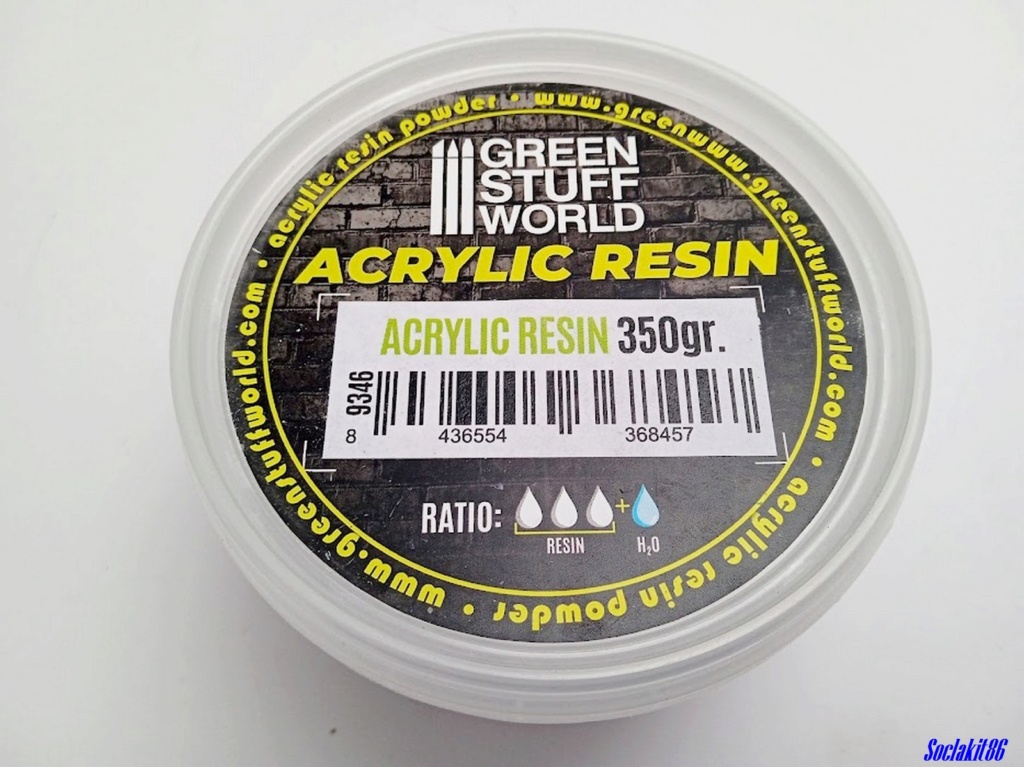

Pour la résine acrylique , je vais utiliser celle de chez GSW
@+mathieu
ce matin de bonne heure , la première coulée de silicone époxy a été faite , le mélange à part égale des deux composant a été fait dans un pot de dessert en plastique propre , bien mélangé avec une touillette en bois .
Le temps de prise du silicone est de 10 heures selon le fabricant : https://dipoxy.de/Dipoxy-Premium-2-composants-silicone-de-duplication-type-S1-souple-pour-resine-epoxy-beton-savon-cire-etc
Par sécurité, je vais attendre demain matin pour faire le démoulage et la coulée d'un deuxième moule et faire de même jusqu'à avoir mes 4 moules de 12 saisines , soit de quoi équiper un socle en une seule coulée de résine .
Pour la résine acrylique , je vais utiliser celle de chez GSW
@+mathieu
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
En ce moment il vaut mieux faire ce boulot à la fraiche, ça évite les mauvaises surprises. Bravo pour le taf Mathieu et bonne continuation.
matelot du 17- Membre du Cercle du Forum des Maquettistes
- Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut ;
Antoine
@+mathieu
matelot du 17 a écrit:En ce moment il vaut mieux faire ce boulot à la fraiche, ça évite les mauvaises surprises. Bravo pour le taf Mathieu et bonne continuation.
Antoine
@+mathieu
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
.... super , merci pour le partage Mathieu .
Cordialement . Pierrot .
Cordialement . Pierrot .
pierrot- Membre du Cercle du Forum des Maquettistes
- Messages : 3460
Date d'inscription : 06/05/2020
Age : 76
Localisation : 74/77/79
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut ;
Pierrot
De rien pour le partage , le forum est fait pour ça
@+mathieu
pierrot a écrit:.... super , merci pour le partage Mathieu .
Cordialement . Pierrot .
Pierrot
De rien pour le partage , le forum est fait pour ça
@+mathieu
Impala54- Membre du Cercle du Forum des Maquettistes
- Messages : 9841
Date d'inscription : 24/03/2019
Age : 65
Localisation : toulois
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Intéressante la technique, on se régale à suivre !
algeor- Membre du Cercle du Forum des Maquettistes
- Messages : 3858
Date d'inscription : 30/12/2022
Age : 66
Localisation : Fécamp
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut tout le monde ;
j'ai donc sorti l'empreinte en silicone du master des saisines , après un examen attentif , c'est pas mal , pas top non plus car les saisines ne sont pas bien nettes
Le soucis vient du fait que je n'ai pas pensé à nettoyer l'excédent de cyanoacrylate qui fait des bavouilles et celles ci se retrouvent donc sur le moule .
J'ai donc sorti la Dremel et avec une mèche aiguille et à petite vitesse , j'ai nettoyé tout ça :
Une fois cela fait une nouvelle coulée de silicone époxy est faite
C'est un peu rageant ce genre de boulette mais c'est comme cela que l'on apprend la suite demain ...
@+mathieu
j'ai donc sorti l'empreinte en silicone du master des saisines , après un examen attentif , c'est pas mal , pas top non plus car les saisines ne sont pas bien nettes
Le soucis vient du fait que je n'ai pas pensé à nettoyer l'excédent de cyanoacrylate qui fait des bavouilles et celles ci se retrouvent donc sur le moule .
J'ai donc sorti la Dremel et avec une mèche aiguille et à petite vitesse , j'ai nettoyé tout ça :
Une fois cela fait une nouvelle coulée de silicone époxy est faite
C'est un peu rageant ce genre de boulette mais c'est comme cela que l'on apprend la suite demain ...
@+mathieu
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Beau travail comme même Mathieu, ce serait trop simple si tout fonctionnait la première fois.... Bon courage pour la suite et bravo !!!!
matelot du 17- Membre du Cercle du Forum des Maquettistes
- Messages : 6291
Date d'inscription : 27/11/2017
Age : 58
Localisation : Mortagne 17290
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Salut ;
Antoine
C'est clair si tout marchait du premier coup se serait trop facile
Bon allez je file car faut que j'aille au taf
@+mathieu
matelot du 17 a écrit:Beau travail comme même Mathieu, ce serait trop simple si tout fonctionnait la première fois.... Bon courage pour la suite et bravo !!!!
Antoine
C'est clair si tout marchait du premier coup se serait trop facile
Bon allez je file car faut que j'aille au taf
@+mathieu
Re: 1/48 - Mitsubishi A6M2 model 21 - Eduard 11155 et 84189
Haut les cœurs Mathieu, ça va finir par marcher
capitaine Conan- Membre du Cercle du Forum des Maquettistes
- Messages : 9319
Date d'inscription : 19/07/2015
Age : 52
Localisation : THIERVILLE / MEUSE
Page 6 sur 10 • 1, 2, 3, 4, 5, 6, 7, 8, 9, 10
Sujets similaires
» 1/72 Mitsubishi Zéro A6M2 AIRFIX et A6M5 ACADEMY.
» * 1/48. Zero A6M2 Eduard et A6M5c Tamiya
» 1/48 A6M2-K Reisen le "Trainer" de la Marine Impériale Hasegawa Fini
» 1/72 MITSUBISHI J8M1 MPM
» PHOTOSCOPE MITSUBISHI A6M ZERO
» * 1/48. Zero A6M2 Eduard et A6M5c Tamiya
» 1/48 A6M2-K Reisen le "Trainer" de la Marine Impériale Hasegawa Fini
» 1/72 MITSUBISHI J8M1 MPM
» PHOTOSCOPE MITSUBISHI A6M ZERO
Page 6 sur 10
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
Aujourd'hui à 23:05 par blindaille
» 1/35 Soviet Infantryman - Evolution Miniature EM35215
Aujourd'hui à 23:02 par Pluchon
» j'adore les brocantes
Aujourd'hui à 23:02 par blindaille
» Retour de chez les blouses blanches...
Aujourd'hui à 23:00 par blindaille
» 1/24 FIAT 500F TAMIYA Réf 24169
Aujourd'hui à 22:41 par JEF37
» 1/9 BMW R 1250 GS ADV de chez MENG
Aujourd'hui à 22:36 par Pluchon
» * 1/48 P39 Q Airacobra Eduard
Aujourd'hui à 22:20 par Pluchon
» 1/35 M-29 C Weasel (Crabe) TAKOM
Aujourd'hui à 22:17 par blindaille
» I/48 BF 109 F 2 ZVEZDA
Aujourd'hui à 22:02 par Pluchon
» * 1/24 BMW 2002 ti MONTECARLO 1971 HASEGAWA Edition limitée
Aujourd'hui à 21:58 par Pluchon
» 1/10 - buste de pilote des Tigres Volants - Young Miniatures
Aujourd'hui à 21:50 par Pluchon
» Présentation nouveau membre
Aujourd'hui à 21:49 par Impala54
» Fil Rouge 2024 - 1/24 Autobus Parisien TN6 C2 - Heller
Aujourd'hui à 21:42 par Pluchon
» Fil Rouge 2024 1/35 Guerre d'Hiver Russo Finlandaise en Carélie T-28 L10 Model 1938 Hobby Boss et ICM.
Aujourd'hui à 21:37 par Impala54
» Fil rouge 2024. 1/35° M 31 recovery Takom
Aujourd'hui à 21:28 par Impala54
» 1/35 M10 Afv Club
Aujourd'hui à 21:12 par Pluchon
» 1/12 F1 Renault RE20 Turbo Tamiya
Aujourd'hui à 20:22 par TontonCharli
» 1/35 Campagne Française, quelque part en Normandie mai 1944
Aujourd'hui à 20:20 par TontonCharli
» 1/24 Renault 5 Turbo Renaissance
Aujourd'hui à 19:33 par JEF37
» Bonjour à tous!
Aujourd'hui à 17:43 par fredo18
