Mansyu Ki-98 Fighter (1/72, MENG)

Le méconnu Ki-98 devait être un chasseur d'attaque rapide fabriqué en Mandchourie. De configuration bipoutre propulsif, moteur puissant radial Mitsubishi Ha-211 et armement lourd (1 canon de 37mm + 2 x20mm) une part du premier prototype fut construite avant d'être détruite par les japonais à la fin du conflit, avec ses plans. >> https://en.wikipedia.org/wiki/Mansy%C5%AB_Ki-98

Revue G.B.par Brett Green:
http://www.hyperscale.com/2012/reviews/kits/mengds002reviewbg_1.htm

Une belle boîte:

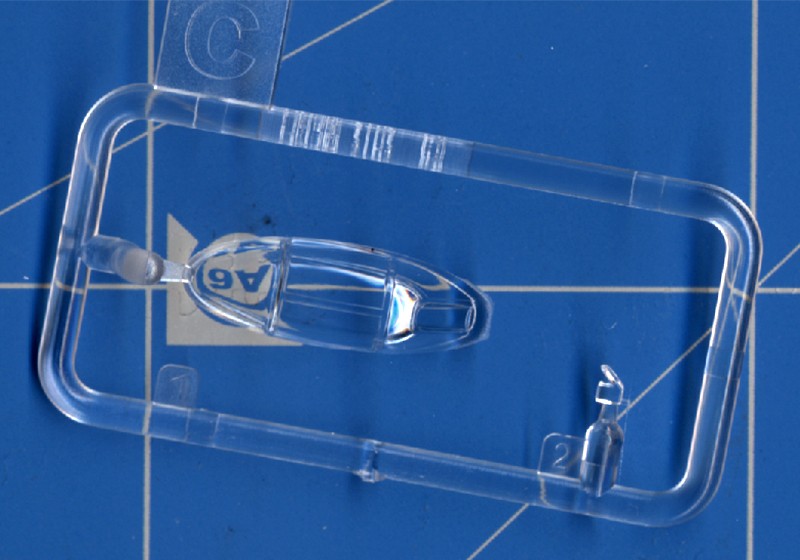

Le kit se présente sous 2 grappes d'un plastique sain, gravure encore un peu lourde mais c'est propre.

En dimensions 1:1 (L=11,40m & Envergure=11,26m) courte en largeur c'est un poil moins large q'un Vampire, et plus long qu'un Saab J-21.


Cockpit a amélioré selon son inspiration, une hélice fine et effilée. Aucune photos dispo du proto.


C'est clair pour l'effet loupe.


3 déco, aussi fictives qu'originales, une japonaise de 1945, une 'toute alu' aux couleurs du Mandchoukouo sous empire nippon (Mandchourie), et une version Thailandaise à l'éléphant:




Autres idées:




Se sera un montage détente pour ma part, pas encore choisi la déco, peut-être un what-if capture USSR.

@+

Olivier

Super Olivier ....
Machine rare en maquette, à la limite du nippon 46'.....
Version soviétique.......hummmmm !!!

Comme Francis un modèle rare ,mais sympa ,moi je serais plus pour le Thaï ,mais le choix est à toi

Super sa donne envie il faudra que je le fasse un jour celui là bon courage!

Je me lance, pour rappel se sera un montage en mode détente, froum the box...ou presque.

Qlqs mini rajouts, manettes des gaz, cadrans, sangles et rivets.


Ne pas oublier le lest dans le pif, pourtant négligé dans la notice Meng.


Couleur cockpit inspiré de Nakajima, un mélange d'interior green US et RAF de Gunze.


Puits de train en alu recouvert d'un voile d'Alclad blue Hotmetal:


Déco Hikoki 46,racer d'après guerre ou butin de guerre, c'est pas finalisé.
Mon premier nippon depuis des années.
Dans tous le cas c'est du what-if  car l'unique proto inachevé a bien été détruit par l'occupant à l'usine en Mandchourie.

@+

Olivier

Jolis débuts .

Jolie machine ne le rate pas

Superbe oiseau que je ne connaissais pas! Les camouflages proposés sont tous magnifiques.

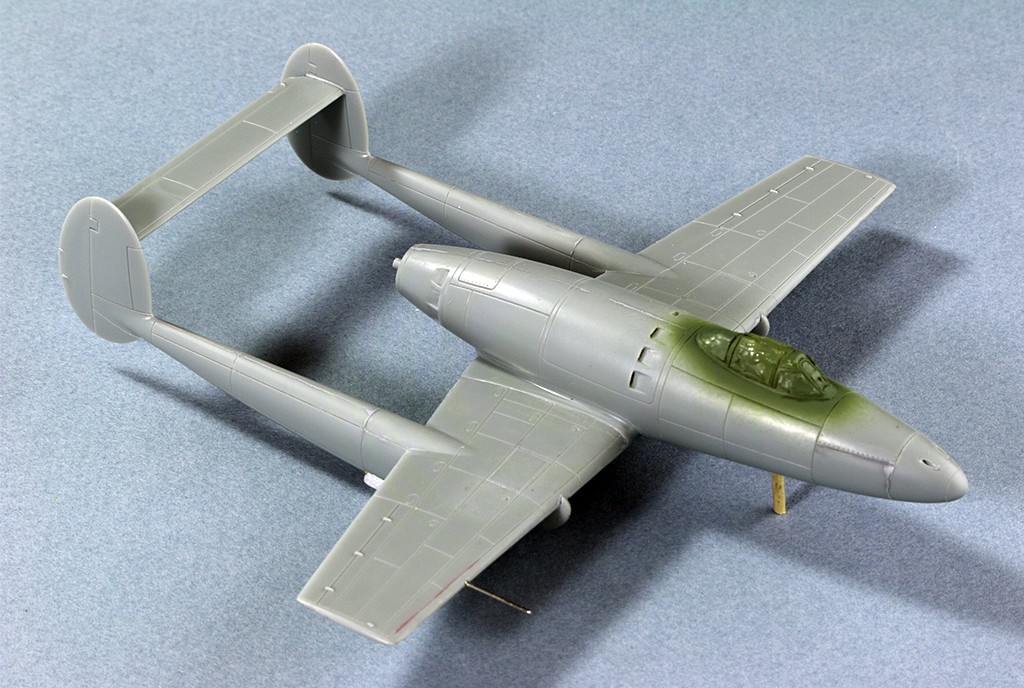

A petits pas...

Un faux air d'engin à réaction, non ?

J'ai creusé un peu les 18 ouies d'aération du moteur.

Je vous présente Robin, mon assistant au travail, spécialiste de la gravure.




Premier constat pour la marque, tout s'assemble au poil.

@+

Olivier

RainbowXF12 a écrit:

Premier constat pour la marque, tout s'assemble au poil.

Au poil, au poil, fait attention à ceux de ton assistant, en parlant de poils...

Blague mise à part, ce petit avion promet d'être beau... :18a:  pour ces super photos Rain !

Bonsoir,

Aaarrrrghhhh, le nouvel objo. Canon macro qui ne pardonne plus

Bonsoir,

Le siège est mis en place:




On referme et un voile de vert pour l'intérieur des arceaux:



Les feux sont en positions, à l'instar du Bv.155 j'ai improvisé de même, découpage du plastique indiquant le feu par une bosse.
J'applique une pointe de couleur en guise de repérage, une goutte 'allongée' de colle Pattex 100% appliquée comme une larme, en dosant au pifomètre avec des doses micrales à la pointe sèche (dans ce cas au 1/72 pas plus de 2mm en longueur pour chaque feux)...
Temps de séchage (1/4 d'heure), la colle emprisonne bien l'acryl mais Aie ! l'effet loupe est mortel.


Je compense par un voile d'Alclad de couleur transparente sur le 'verre' bombé.


Même process pour le vert à tribord:

Un bon entrainement pour le Polikarpov  I-185 adoptant ce même genre de feux minuscule à l'intrados. Sans joué du scalpel et autre ponçage sur des pièces minuscules, transparentes et surtout agaçantes à la manipulation.

L'avantage si on se loupe au 1er coup, on peut reprendre le feu en rajoutant de la colle ou un vernis.

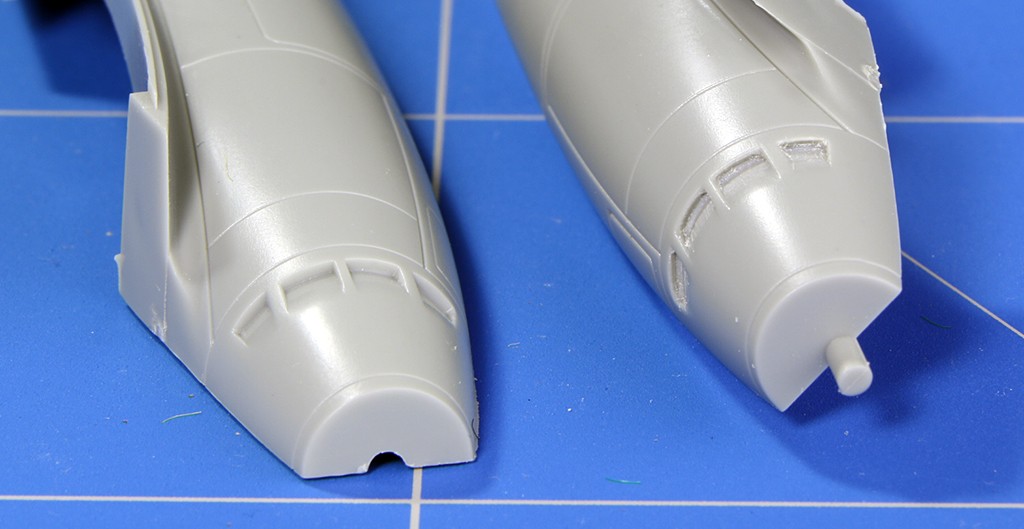

J'avais oublié ces 2 photos mentionnant les ouies d'aération du moteur, j'ai évidés chacune au scriber et au scalpel tant bien que mal, c'est pas bien grand. Elles sont nombreuses, 10 à l'avant et 8 au croupion.
A gauche tel quel, à droite après l'opération:





@+

Olivier

Bonjour,

J'avoue humblement ne pas avoir saisi ta technique pour faire tes feux. Tu emprisonnes une micro goutte de peinture dans un gouttelette de colle. Mais pourquoi peindre le tout ensuite ? De même, pourquoi ne pas avoir peins l'aile en premier lien ?

Merki avec de l'avance

/ Frédéric

l'assistant graveur est haut en couleurs!
Bon courage pour la fin de cet étonnant volatile( je parle de l'avion, bien sur).

sletch a écrit:Bonjour,

J'avoue humblement ne pas avoir saisi ta technique pour faire tes feux. Tu emprisonnes une micro goutte de peinture dans un gouttelette de colle. Mais pourquoi peindre le tout ensuite ? De même, pourquoi ne pas avoir peins l'aile en premier lien  ?

Merki avec de l'avance

 /  Frédéric

D'origine MENG nous propose 2 petits bourrelets en guise de feux, y'a mieux pour figurer une vitre transparente.



Comment faire kekchose de plus correct ?  Pour rappel c'est du miniature pour chaque faux,  entre 1,5 et 2mm de long sur 0.5 de large.

Je vois pour l'instant 3 méthodes:
Solutions 1, acheter des feux tout fait du commerce ou en fabriqué un en poiochant dans les grappes transparentes. Difficile pour ce petit format.
Solutions 2, par goutte, une résine bien transparente, SoliQ se polymérisant aux UV soit une résine acrylique ou encore l'Epoxy.
Deçu par la SoliqUV, j'ai expérimenté, ça se ponçe facilement si besoin est mais ATTENTION si  c'est en relief elle se détache trop facilement sur une surface miniature. De plus j'ai remarqué qu'elle est un poil jaunissante, pas vraiment claire comme le crystal, peut-être l'usure du temps, pourtant mon tube n'a pas plus d'un an.

Ma dernière en date, solution 3, toujours une micro goutte mais avec cette colle magique Pattex.

Expérimentée sur le Bv.155, une variante, j'avais au préalable peint le fond de la cavité du feu en alu.
Et la forme d'après les plans n'est pas affleurante au saumon, mais en léger relief aussi, d'où l'usage de la colle. C'est encore microscopique, autour du 1mm ce feu de saumon; idem pour le feu arrière blanc*.
Puis une pointe de marqueur vert ou rouge (ou de la peinture), la couleur correcte qui va bien selon le côté bien entendu. Je signale car j'ai inversé les couleurs gauche/droite une fois.



*Feu arrière au pied de dérive du Bv.155, sur fond alu:

Limpide !


Avantage, une mise en place facile et c'est très rapide.


Pour en revenir au Mansyu, ayant bien arasé les 2 feux/bourrelets/bosses, je n'avais plus aucun repères.
Donc pour nouveaux repères j'ai juste appliqué une pointe de couleur acrylique directement sur l'aile (se sera de pseudo ampoules de couleurs), c'est vraiment mini, moins de 0.5mm; sur le pourtour j'ai laissé le plastique à nu (un gris neutre) bien propre, pas de fond alu cette fois-ci, pour une bonne accroche de la colle quand même sur cette surface plane. Car pour rappel un collage sur peinture ça tient pas (idem avec les résines).

Application de la colle avec une pointe sèche ou un cure-dent par micro-dose; sous la loupe du bureau, attention faut pas se rater !  La colle est bien visqueuse, c'est pratique pour un effet bien bombé, elle ne s'étale pas, cela ressemble à une silicone sans être 'gras' au touché une fois sec.
Donc l'acryl n'est pas emprisonné mais juste prise en sandwich entre plastique et colle.

Cela sèche relativement vite.

Moyennent satisfait de ce résultat avec l'effet loupe, ça fait une tache difforme.
J'ai camouflé tant soit peu, cela reste donc une option, contrairement au Bv.155 en final j'ai passé une le redhot ou vert transparent Alclad (avec du marqueur de couleur plus simplement ça le fait aussi très bien).

En toute logique avec une ampoule de couleur (l'acryl rouge/vert) j'aurais dû laisser le 'verre' transparent, c'est vrai cela fait doublon de couleur mais bon...it's too late !

@+

Olivier

J'ai trouvé la solution pour les feux......
J'oublie toujours de les faire.......

Merci pour ces précisions Rain'

beau boulot

Oui, beau boulot.

Merci.

Rien de bien nouveau sous les tropiques....

Préparatifs et sous-couche noir Alclad...

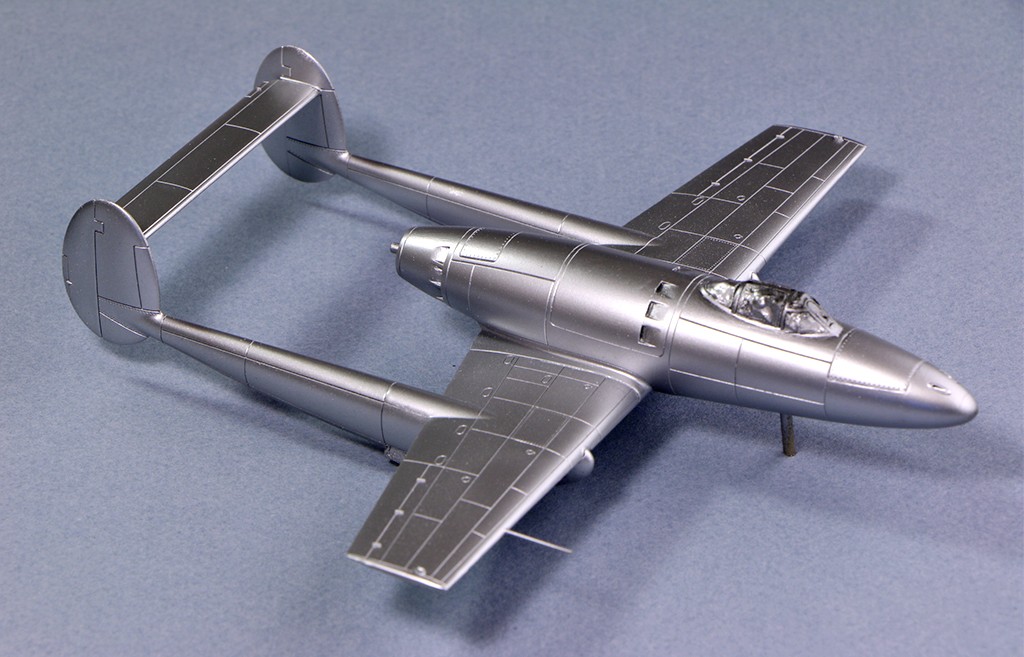

...puis passage au white-alu sur toutes les surfaces



Une déco à définir encore, j'ai hésité avec un tout orange, la couleur habituelle pour les avions expérimentaux.

OU métal naturel à l'intrados et vert uni IJN (ou IJA ?) sur le dessus, classique, déco du boxart avec honimaru sur bande blanche de la défense de la métropole. Déco fictive fin 1945.



Ultime variante avec un vert appliqué par tachounettes ou bandes floues sur métal nu, exemples divers des Hien.





Les montages proposés par MENG:


Manchukuo:


Thailande:







@+

Olivier

Siamois ou Mandchou

La déco thaïlandaise est sympa

Beaucoup de choix... impossible de t'aider sur ce coup-là... c'est comme tu le sens... ou alors, suivant le dio si tu envisages d'en faire un...

Bonsoir,

Celui-là est simple mais très classe :


Sinon, tu peux aussi faire un what-if d'un appareil récupéré par les français à l'issue de la guerre.



/ Frédéric

 J'aime , Pur plaisir à voir !  tes présentations et montages sont du très haut de gamme ! ... j'ai déjà vu pas mal de choses et je te confirme que tu es au TOP

 J'ai raté un train ? ou tu publies quelque part ... et je suis passé à coté ??? ( 2ème demande  )

:arrow:  le Soliq UV , moi aussi , très cher , et très déçu : le mien ne sèche pas ai led violet fourni ! Au voleur !!!

Je te suis ...
