*1/32 - FW 190D-9 - Revell
Salut tout le monde ;
voici un montage express commencé dimanche après midi , ce sera un montage sorti de boite , histoire de me concentré sur la peinture qui va me servir de base pour la création d'un tutoriel pour un groupe FB que je gère avec des amis ( www.facebook.com/groups/401242074281753/ )

Un peu d'histoire :
Avec le Bf 109, le Focke Wulf 190 sera le chasseur standard de la Luftwaffe pendant la Seconde Guerre Mondiale.
L'idée d'utiliser un moteur en étoile sur un chasseur était hardie en Allemagne à l'époque.
Le poids du moteur et la question de son refroidissement retardèrent le développement de l'avion.
Apparu près de 5 ans après leMesserchmitt, il lui est supérieur dans presque tous les compartiments de combat.
Ce fut non seulement un chasseur exceptionnel, mais il pouvait également transporter des charges de bombes et fournir appui tactique fort apprécié.
Sa seule vrai faiblesse était le combat à haute altitude, là où croisaient les vagues de quadrimoteurs alliés qui attaquaient le coeur de l'Allemagne.
Le Long Nez, apparu en 1944 et équipé de moteur en ligne remédiaient à cette faiblesse, mais la qualité décroissante des pilotes allemands et l'absolue supériorité numérique alliée annulèrent ses atouts techniques.
En août 1944, on abandonna l'excellent moteur BMW pour le non moins bon Junkers Jumo 213 de 12 cylindres en V inversé, ce qui donna naissance à la série -D (Dora), ou "long nose" (long nez) pour les alliés.
Le "Dora 9" devint ainsi le chasseur allemand le plus performant, sa vitesse atteignant 700 km/h à 6'400 m, et même 730 km/h avec l'injection d'eau-méthanol.
Construit à environ 750 exemplaires seulement, le D9 fut le précurseur de la version finale de cet excellent chasseur, le Ta-152
Selon la notice du kit Eduard au 1/48 (Réf 8189) , le montage de FW 190 D-9 de dernière génération avec des empennages du Ta 152 ne sont documenté photographiquement que sur deux machines - Black '6', W.Nr.500 645 et Brown '4', W.Nr.500 647. Et sur une seule partir de descriptions écrites seulement, pour le W.Nr.500 648 aurait également pu être équipé de ces surfaces de queue, qui, en tant que jaune « 6 », aurait servi au sein du III./KG(J) 27.
Ces surfaces de queue de Ta 152 ont été installées sur certains Doras apparemment par manque d'empenages standard. Ceux-ci était fabriqués par des sous-traitants et livrés à la ligne d'assemblage finale.
Il est très probable qu'en raison de problèmes de logistique, il se soit développé une pénurie d'empenages standard à l'usine Mimetall (Mitteldeutsche Metallwerke GmbH) à Erfurt.
Pour que la production n'e soit pas interrompu, des empennages destinés au Ta 152 , dont la production était en préparation sur le même site d'Erfurt, ont été montés à la place.
D'après le nombre d'avions qui présentaient cette anomalie, on peut supposer sans risque que la substitution a été de très courte durée, peut être pendant seulement une journée.
La maquette Revell 04725 :
Ce beau kit édité en 2003 est un reboitage du moule Hasegawa sorti un an plus tôt , ce reboitage outre sa baisse de prix se caractérise par l'ajout de la dérive élargie des Ta 152 .

La maquette se compose de :









La planche de décals nous permet trois options de décoration (deux pour la dérive large et une pour la dérive standard) :




Le montage :
Comme dis en début de ce post , c'est un montage express car pas beaucoup de pièces et je vais surtout me concentrer sur la peinture du camouflage et sa légère patine.
Selon mon habitude , je me suis basé sur des vues tirées d'un simulateur pour la mise ne peinture du cockpit



L'ensemble des éléments du cockpit a reçu une couche de fond RLM66 (A-MiG 0218)
Les creux sont rehaussés avec un feutre Warm Grey V 274*** (Faber-Castell Pitt Artist Pen) puis un brossage à sec en Gris Bleu (Humbrol 79) est fait sur tout les éléments pour accentuer les reliefs
Chaque instruments est ensuite repris au pinceau fin en Noir (Lifecolor LC-02) avant de recevoir un brossage à sec en Blanc (Life color LC-01) pour faire ressortir leur graduations et aiguilles .
Certains instruments sont ensuite repris suivant leur fonction avec les couleurs correspondantes suivant les normes RLM (voir Réplic n° 78 de Février 1998 pages 36 à 42)
En fin de conflit beaucoup d'instruments ne recevaient plus cette codification de couleur c'est pourquoi je n'ai marqué que ceux pour l'alimentation en Oxygène (en Bleu) , les indicateurs de danger (en Rouge) .
Une goutte de vernis brillant épais (un vieux pot de Tamiya X-22) est déposé dans les instruments pour simuler le verre des cadrans .



Le cockpit est mis en place , le siège quand à lui le sera à la fin du montage pour pouvoir disposer les harnais d'épaules de chaque côté de l'ahbitacle avec la verrière ouverte

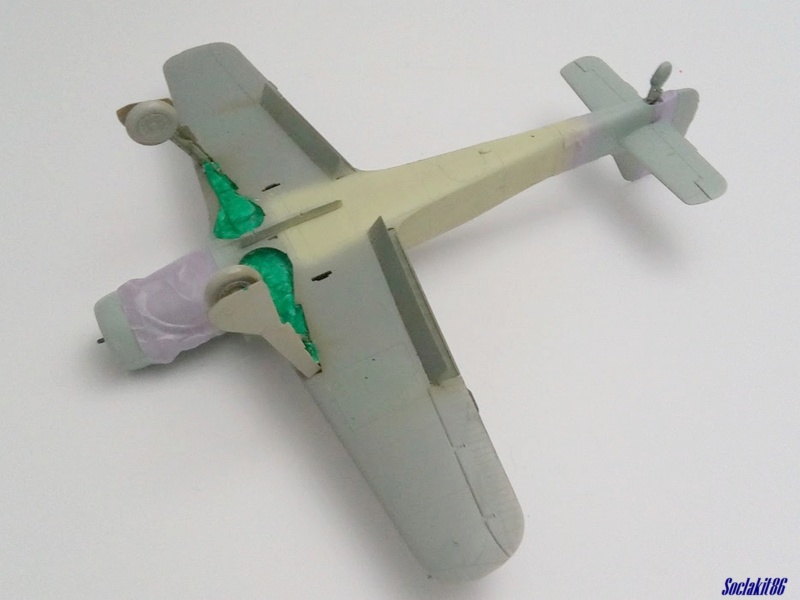

Le fuselage est entièrement monté et prêt à rejoindre la voilure en cour de préparation.

Le moteur est figuré car visible depuis la baie de trains principale.

Les ailes sont assemblées au fuselage (c'est bien l'avion au 1/32 avec une grosse pince , pas une maquette au 1/144)

Pour la mise en peinture du camouflage , je vais me baser sur la notice Revell , celle du kit Eduard , un profil couleurs trouvé sur la toile , le hors série Aéro Journal n°6 et les rares photos du W.Nr. 500647






Les teintes préconisées pour l'intrados sur la notice du kit Eduard au 1/48 me laissent dubitatif en les comparant à la photo de l'avion prise en 1945 notamment pour l'utilisation du RLM66 qui me semble bien trop foncé .
Les parties entoilées des dérives et ailerons seront en RLM-77 Weiss Blau (H-417 + 10% Blanc H-11)
L'extrados sera en RLM-76 (Gunze H-417) et RLM-82 (Gunze H-423)
Le dessus du fuselage sera en RLM-82 de fin guerre (Gunze H-422) avec le capot moteur en RLM-81 de fin de guerre (Gunze H-421)
Les extrados seront quand à eux en RLM-81 de fin de guerre (Gunze H-421) RLM-76b (AK Real Color RC-322) et Alu par endroits (Vallejo Metal Color 77.701)
Les flancs de fuselage , dérive et capot moteur en RLM-76 (Gunze H-417) partie centrale du fuselage en RLM-76b (AK Real Color RC-322)
@+mathieu
voici un montage express commencé dimanche après midi , ce sera un montage sorti de boite , histoire de me concentré sur la peinture qui va me servir de base pour la création d'un tutoriel pour un groupe FB que je gère avec des amis ( www.facebook.com/groups/401242074281753/ )

Un peu d'histoire :
Avec le Bf 109, le Focke Wulf 190 sera le chasseur standard de la Luftwaffe pendant la Seconde Guerre Mondiale.
L'idée d'utiliser un moteur en étoile sur un chasseur était hardie en Allemagne à l'époque.
Le poids du moteur et la question de son refroidissement retardèrent le développement de l'avion.
Apparu près de 5 ans après leMesserchmitt, il lui est supérieur dans presque tous les compartiments de combat.
Ce fut non seulement un chasseur exceptionnel, mais il pouvait également transporter des charges de bombes et fournir appui tactique fort apprécié.
Sa seule vrai faiblesse était le combat à haute altitude, là où croisaient les vagues de quadrimoteurs alliés qui attaquaient le coeur de l'Allemagne.
Le Long Nez, apparu en 1944 et équipé de moteur en ligne remédiaient à cette faiblesse, mais la qualité décroissante des pilotes allemands et l'absolue supériorité numérique alliée annulèrent ses atouts techniques.
En août 1944, on abandonna l'excellent moteur BMW pour le non moins bon Junkers Jumo 213 de 12 cylindres en V inversé, ce qui donna naissance à la série -D (Dora), ou "long nose" (long nez) pour les alliés.
Le "Dora 9" devint ainsi le chasseur allemand le plus performant, sa vitesse atteignant 700 km/h à 6'400 m, et même 730 km/h avec l'injection d'eau-méthanol.
Construit à environ 750 exemplaires seulement, le D9 fut le précurseur de la version finale de cet excellent chasseur, le Ta-152
Selon la notice du kit Eduard au 1/48 (Réf 8189) , le montage de FW 190 D-9 de dernière génération avec des empennages du Ta 152 ne sont documenté photographiquement que sur deux machines - Black '6', W.Nr.500 645 et Brown '4', W.Nr.500 647. Et sur une seule partir de descriptions écrites seulement, pour le W.Nr.500 648 aurait également pu être équipé de ces surfaces de queue, qui, en tant que jaune « 6 », aurait servi au sein du III./KG(J) 27.
Ces surfaces de queue de Ta 152 ont été installées sur certains Doras apparemment par manque d'empenages standard. Ceux-ci était fabriqués par des sous-traitants et livrés à la ligne d'assemblage finale.
Il est très probable qu'en raison de problèmes de logistique, il se soit développé une pénurie d'empenages standard à l'usine Mimetall (Mitteldeutsche Metallwerke GmbH) à Erfurt.
Pour que la production n'e soit pas interrompu, des empennages destinés au Ta 152 , dont la production était en préparation sur le même site d'Erfurt, ont été montés à la place.
D'après le nombre d'avions qui présentaient cette anomalie, on peut supposer sans risque que la substitution a été de très courte durée, peut être pendant seulement une journée.
La maquette Revell 04725 :
Ce beau kit édité en 2003 est un reboitage du moule Hasegawa sorti un an plus tôt , ce reboitage outre sa baisse de prix se caractérise par l'ajout de la dérive élargie des Ta 152 .

La maquette se compose de :

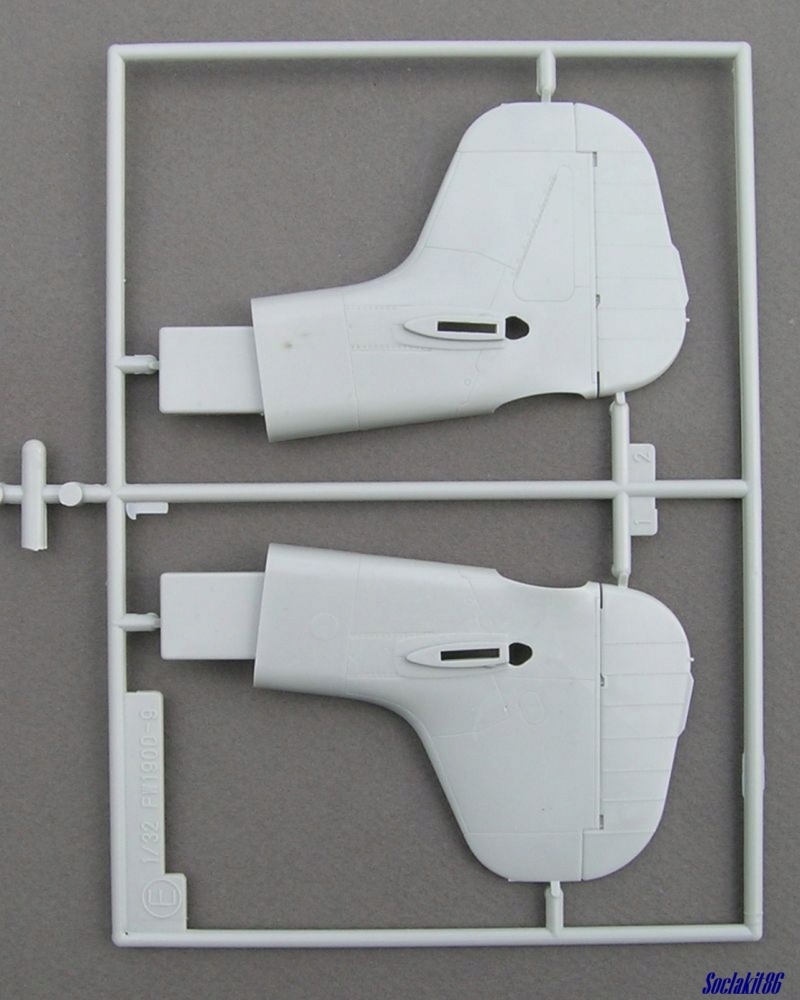

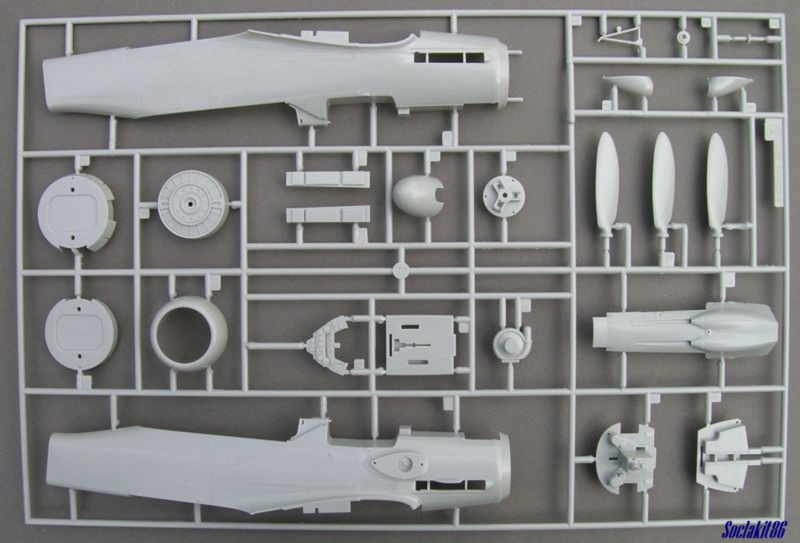

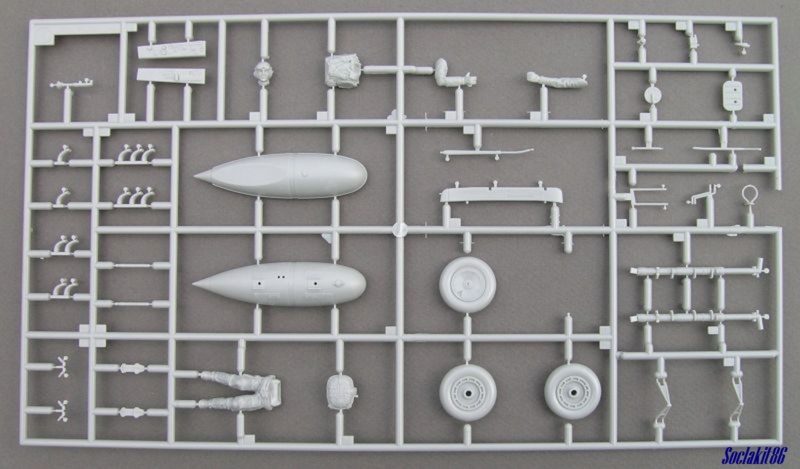

- 7 grappes de plastique gris
- 1 grappe de plastique transparent

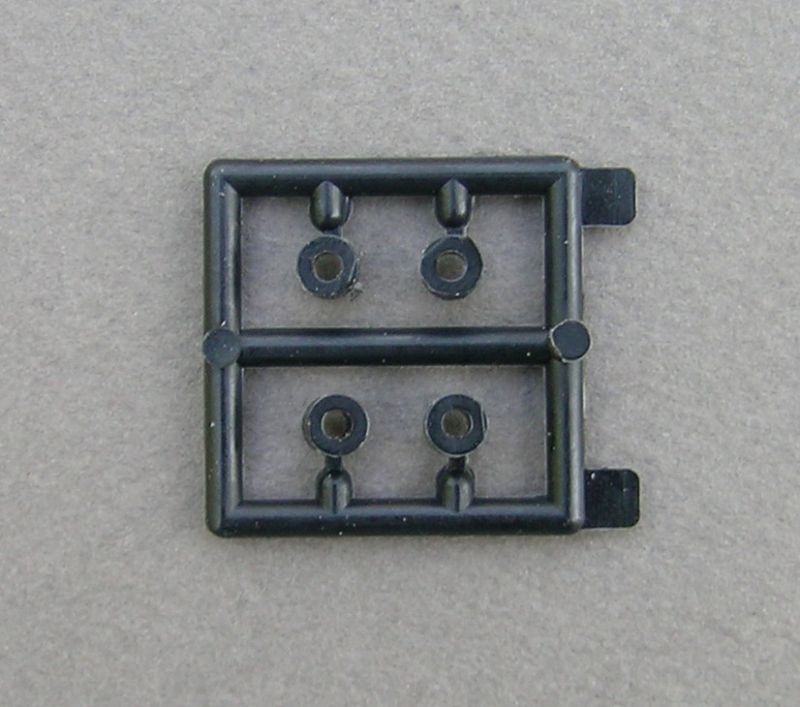

- une grappe de bagues nylon









La planche de décals nous permet trois options de décoration (deux pour la dérive large et une pour la dérive standard) :
- le W.Nr. 500647 machine du VII /JG-26 découverte par les alliés sur le terrain de Hustedt près de la ville de Celle
- le W.Nr. 500645 machine du III / JG-2 découverte détruite par le feu par les alliés sur le terrain de Altenstadt
- le W.Nr. 210955 machine avec la dérive standard en service au sein du IV /JG-26 et pilotée par Obergefreiter (Caporal) Karl Hienz Braunert le 1er Janvier 1945 lors de "Bodenplatte"




Le montage :
Comme dis en début de ce post , c'est un montage express car pas beaucoup de pièces et je vais surtout me concentrer sur la peinture du camouflage et sa légère patine.
Selon mon habitude , je me suis basé sur des vues tirées d'un simulateur pour la mise ne peinture du cockpit



L'ensemble des éléments du cockpit a reçu une couche de fond RLM66 (A-MiG 0218)
Les creux sont rehaussés avec un feutre Warm Grey V 274*** (Faber-Castell Pitt Artist Pen) puis un brossage à sec en Gris Bleu (Humbrol 79) est fait sur tout les éléments pour accentuer les reliefs
Chaque instruments est ensuite repris au pinceau fin en Noir (Lifecolor LC-02) avant de recevoir un brossage à sec en Blanc (Life color LC-01) pour faire ressortir leur graduations et aiguilles .
Certains instruments sont ensuite repris suivant leur fonction avec les couleurs correspondantes suivant les normes RLM (voir Réplic n° 78 de Février 1998 pages 36 à 42)
En fin de conflit beaucoup d'instruments ne recevaient plus cette codification de couleur c'est pourquoi je n'ai marqué que ceux pour l'alimentation en Oxygène (en Bleu) , les indicateurs de danger (en Rouge) .
Une goutte de vernis brillant épais (un vieux pot de Tamiya X-22) est déposé dans les instruments pour simuler le verre des cadrans .



Le cockpit est mis en place , le siège quand à lui le sera à la fin du montage pour pouvoir disposer les harnais d'épaules de chaque côté de l'ahbitacle avec la verrière ouverte

Le fuselage est entièrement monté et prêt à rejoindre la voilure en cour de préparation.

Le moteur est figuré car visible depuis la baie de trains principale.

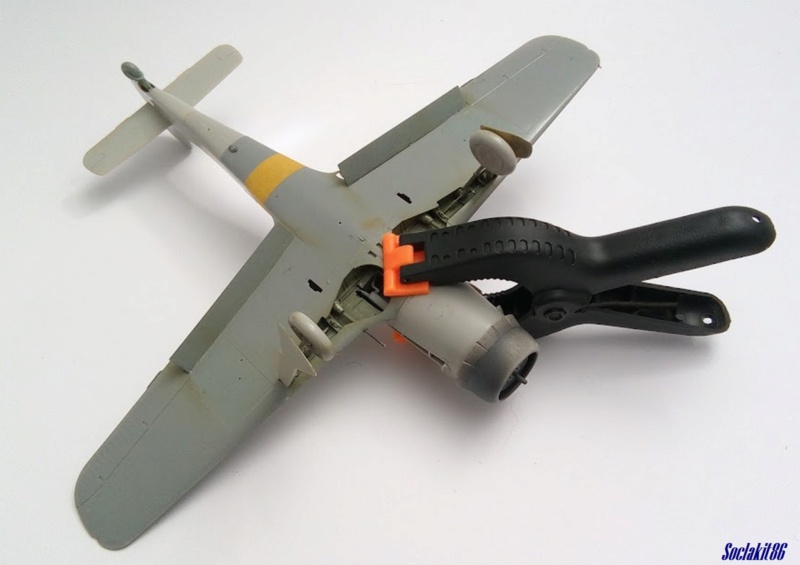

Les ailes sont assemblées au fuselage (c'est bien l'avion au 1/32 avec une grosse pince , pas une maquette au 1/144)

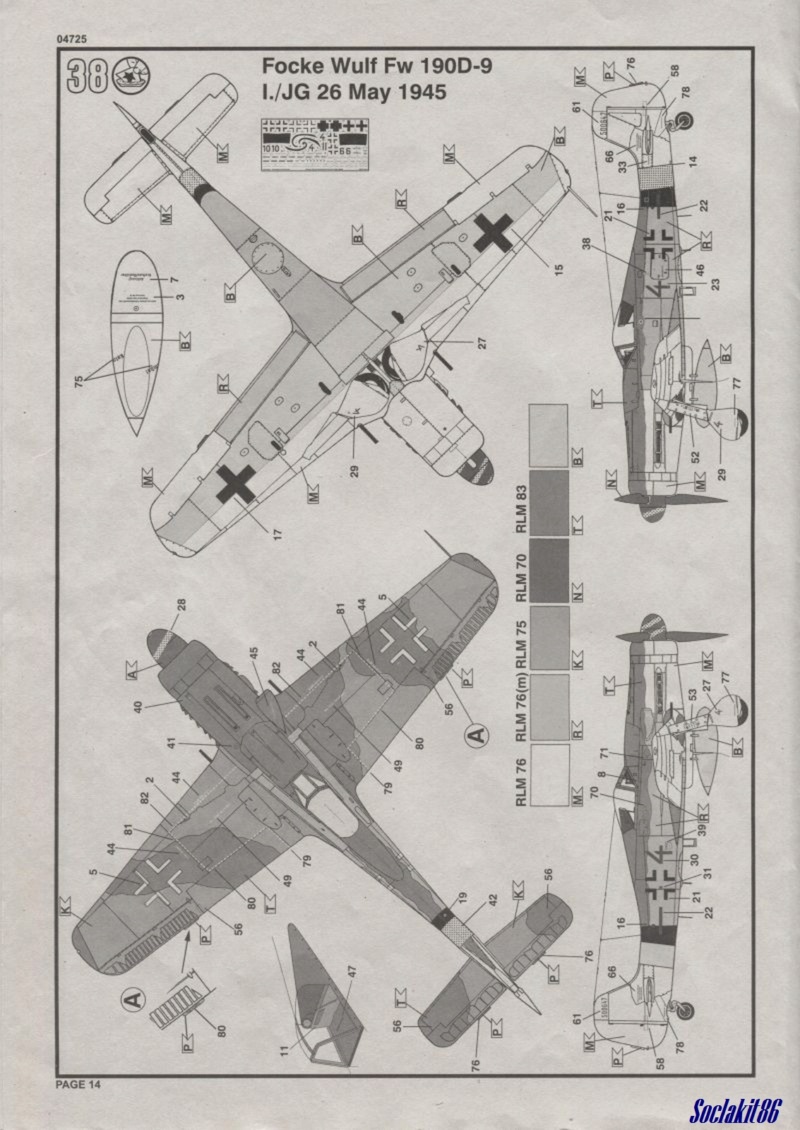

Pour la mise en peinture du camouflage , je vais me baser sur la notice Revell , celle du kit Eduard , un profil couleurs trouvé sur la toile , le hors série Aéro Journal n°6 et les rares photos du W.Nr. 500647






Les teintes préconisées pour l'intrados sur la notice du kit Eduard au 1/48 me laissent dubitatif en les comparant à la photo de l'avion prise en 1945 notamment pour l'utilisation du RLM66 qui me semble bien trop foncé .
Les parties entoilées des dérives et ailerons seront en RLM-77 Weiss Blau (H-417 + 10% Blanc H-11)
L'extrados sera en RLM-76 (Gunze H-417) et RLM-82 (Gunze H-423)
Le dessus du fuselage sera en RLM-82 de fin guerre (Gunze H-422) avec le capot moteur en RLM-81 de fin de guerre (Gunze H-421)
Les extrados seront quand à eux en RLM-81 de fin de guerre (Gunze H-421) RLM-76b (AK Real Color RC-322) et Alu par endroits (Vallejo Metal Color 77.701)
Les flancs de fuselage , dérive et capot moteur en RLM-76 (Gunze H-417) partie centrale du fuselage en RLM-76b (AK Real Color RC-322)
@+mathieu
Dernière édition par Soclakit86 le Lun 10 Oct 2022 - 12:59, édité 3 fois
Re: *1/32 - FW 190D-9 - Revell
Ce doit être une grosse bête au 1/32
ALAIN1956- Messages : 1505
Date d'inscription : 08/05/2020
Age : 67
Localisation : departement du cher 18
Re: *1/32 - FW 190D-9 - Revell
Salut Alain;
pas tant que ça , environ 32 cm dans les deux axes .
@+mathieu
ALAIN1956 a écrit:Ce doit être une grosse bête au 1/32
pas tant que ça , environ 32 cm dans les deux axes .
@+mathieu
Re: *1/32 - FW 190D-9 - Revell

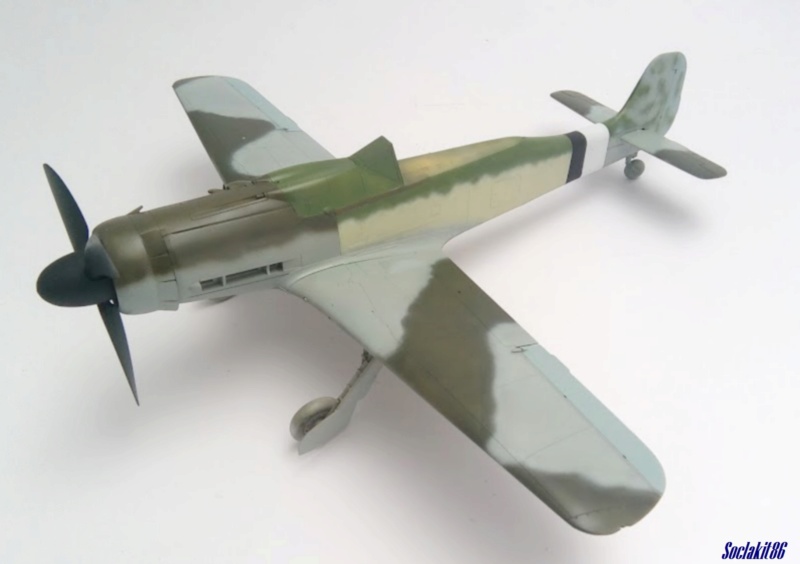

Salut tout le monde;

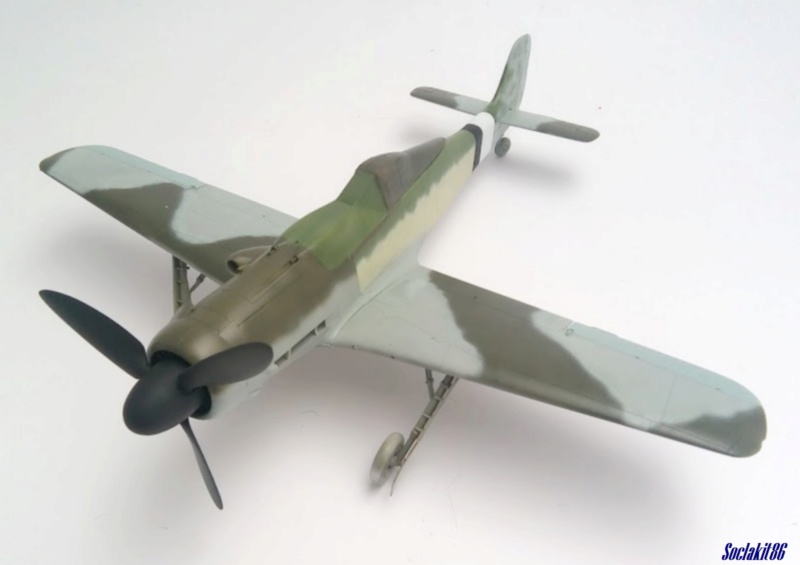

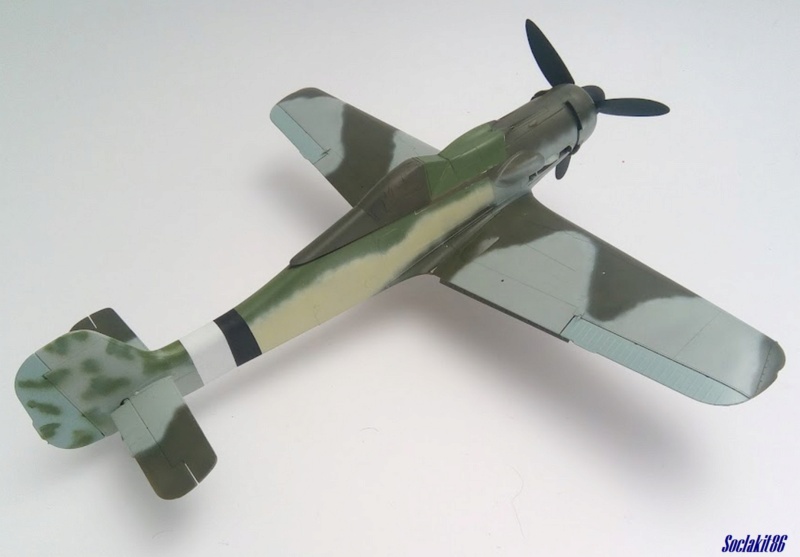

le plus gros de la mise ne peinture est faite avec les teintes indiqué plus haut .
J'y ai passé l'après midi entre les masquage , les phases de peinture , le re masquage pour avoir certaines séparations de teintes bien nette .









Demain , j'attaque la patine des teintes pour donner un peu de vie à tout ça .
Viendra ensuite une couche de vernis brillant , masquage et peinture des croix et équerres , puis pose des décals après demain une fois le vernis bien sec à cœur.
Patine au feutre et crayons aquarelle Vendredi .
Samedi soir il devrait être terminé
@+mathieu
le plus gros de la mise ne peinture est faite avec les teintes indiqué plus haut .
J'y ai passé l'après midi entre les masquage , les phases de peinture , le re masquage pour avoir certaines séparations de teintes bien nette .









Demain , j'attaque la patine des teintes pour donner un peu de vie à tout ça .
Viendra ensuite une couche de vernis brillant , masquage et peinture des croix et équerres , puis pose des décals après demain une fois le vernis bien sec à cœur.
Patine au feutre et crayons aquarelle Vendredi .
Samedi soir il devrait être terminé

@+mathieu
Dernière édition par Soclakit86 le Mer 25 Aoû 2021 - 14:24, édité 1 fois
Re: *1/32 - FW 190D-9 - Revell
Là tu as de quoi t'amuser

blindaille- Messages : 5464
Date d'inscription : 10/11/2017
Age : 64
Localisation : Châlons / Champagne 51
Allwings- Messages : 9341
Date d'inscription : 14/11/2013
Age : 64
Localisation : France
Re: *1/32 - FW 190D-9 - Revell
Pas si vite!!!!!!!!!!!!!!!!!!!!!
ALAIN1956- Messages : 1505
Date d'inscription : 08/05/2020
Age : 67
Localisation : departement du cher 18
Re: *1/32 - FW 190D-9 - Revell
Super la peinture

toto51- Messages : 966
Date d'inscription : 28/04/2018
Localisation : Mourmelon le grand
Re: *1/32 - FW 190D-9 - Revell
salut sa chôme pas ici


dakota59- Messages : 4770
Date d'inscription : 18/01/2018
Age : 59
Localisation : halluin 59250
Re: *1/32 - FW 190D-9 - Revell
c'est peut-être express, mais c'est aussi vraiment bien
bonne suite

bonne suite
fredo18- Messages : 5500
Date d'inscription : 11/08/2019
Age : 59
Localisation : Ménétréol-sous-Sancerre (18)
Re: *1/32 - FW 190D-9 - Revell
Bon montage,
même si il est déjà bien commencé et de belle manière

Impala54- Messages : 7366
Date d'inscription : 24/03/2019
Age : 64
Localisation : toulois
Re: *1/32 - FW 190D-9 - Revell
Salut tout le monde;
pour vos commentaires
Plus je compares la maquette à la photo de la machine réelle , plus je me dis que cela ne va pas .



Je ne suis pas satisfait du rendu de l'intrados , je trouve que ma teinte est trop foncée , je vais plutôt reprendre cela avec un gris moyen
De plus mon panneau alu sous l'aile est trop long , je vais donc le réduire.
@+mathieu





Plus je compares la maquette à la photo de la machine réelle , plus je me dis que cela ne va pas .



Je ne suis pas satisfait du rendu de l'intrados , je trouve que ma teinte est trop foncée , je vais plutôt reprendre cela avec un gris moyen
De plus mon panneau alu sous l'aile est trop long , je vais donc le réduire.
@+mathieu
Dernière édition par Soclakit86 le Mer 25 Aoû 2021 - 14:26, édité 1 fois
Re: *1/32 - FW 190D-9 - Revell
Mathieu est le speedy gonzales de la maquette, rapide comme l'éclair et toujours aussi performant... Je te suis pour la suite!!! Bravo pour le taf accompli


matelot du 17- Messages : 5357
Date d'inscription : 27/11/2017
Age : 57
Localisation : Mortagne 17290
Re: *1/32 - FW 190D-9 - Revell
Salut tout le monde;
pour vos commentaires

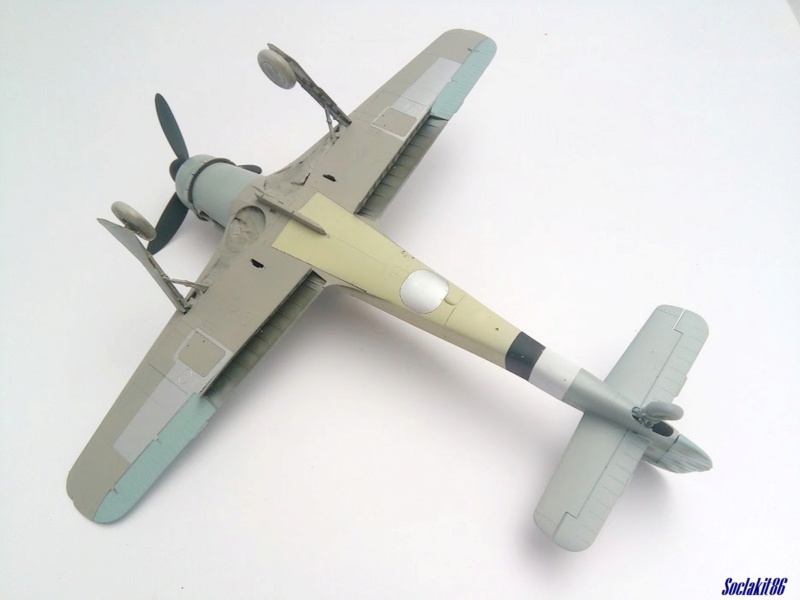

J'ai donc repris la teinte du dessous des ailes que je trouvais trop contrastée .
Je suis donc parti sur un gris que j'ai fais en me basant sur le nuancier du HS Aéro Journal N°6 en effectuant des mélanges à hautes valeurs pifométriques .






En comparant avec la photo d'origine , cela me plais bien plus

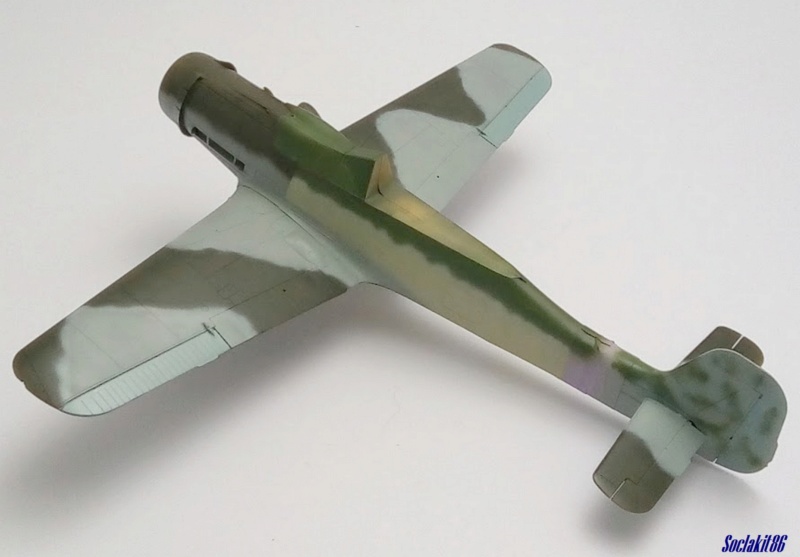

_ La première version :

_ La photo me servant de modèle :

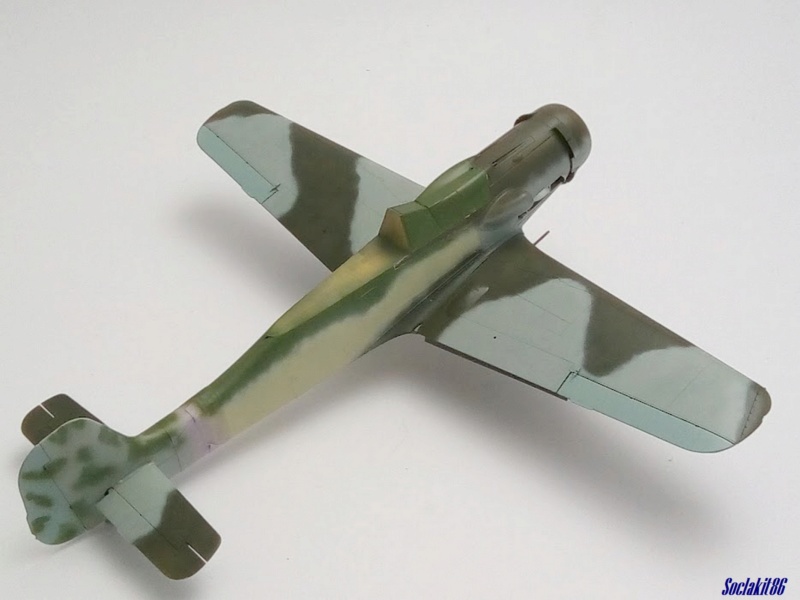

_ La deuxième version :

@+mathieu





J'ai donc repris la teinte du dessous des ailes que je trouvais trop contrastée .
Je suis donc parti sur un gris que j'ai fais en me basant sur le nuancier du HS Aéro Journal N°6 en effectuant des mélanges à hautes valeurs pifométriques .






En comparant avec la photo d'origine , cela me plais bien plus


_ La première version :

_ La photo me servant de modèle :

_ La deuxième version :

@+mathieu
Dernière édition par Soclakit86 le Mer 25 Aoû 2021 - 14:28, édité 1 fois
Re: *1/32 - FW 190D-9 - Revell
du très bon boulot Mat




dakota59- Messages : 4770
Date d'inscription : 18/01/2018
Age : 59
Localisation : halluin 59250
Re: *1/32 - FW 190D-9 - Revell
Salut ;
Denis
bon maintenant c'est RLM-76b que je trouve pas terrible terrible car trop jaunâtre à mon gout
@+mathieu
dakota59 a écrit:du très bon boulot Mat![]()
![]()
![]()
![]()




bon maintenant c'est RLM-76b que je trouve pas terrible terrible car trop jaunâtre à mon gout


@+mathieu
Re: *1/32 - FW 190D-9 - Revell
Punaise j'ai du mal à te suivre Mathieu !
C'est beau un " Langnasen " !
Mais c'est gros au 1/32.
Bonne continuation.
C'est beau un " Langnasen " !
Mais c'est gros au 1/32.
Bonne continuation.
Longstreet- Messages : 13438
Date d'inscription : 25/05/2014
Age : 62
Localisation : Pontgouin ( 28 )
Re: *1/32 - FW 190D-9 - Revell
joli! J'ai le boitage rudel avec des décals jaunis par contre
sgeorges4- Messages : 195
Date d'inscription : 17/01/2021
Bonjour
Bravo pour le taf le mien ce sentira moins seul

charret patrick- Messages : 4533
Date d'inscription : 29/02/2016
Age : 63
Re: *1/32 - FW 190D-9 - Revell
Salut tout le monde;
pour vos commentaires
Je suis content qu'il vous plaise , finalement , j'ai décidé de laisser le RLM-76b comme il est , je vais juste me contenter de faire le marbrage de toutes les teintes .
@+mathieu





Je suis content qu'il vous plaise , finalement , j'ai décidé de laisser le RLM-76b comme il est , je vais juste me contenter de faire le marbrage de toutes les teintes .
@+mathieu
Re: *1/32 - FW 190D-9 - Revell
Nom de dieu qu'il est beau, et il n'est pas fini en plus




Invité- Invité
Page 1 sur 6 • 1, 2, 3, 4, 5, 6

» FW 190 F 8 REVELL 1/72
» 1/72.B 17 G Revell
» Sd.Kfz 251/1 [Revell 1/76e]
» B-17 F revell au 1/48 en vol...
» 1/35 - ZIL-131 - Revell 03245
» 1/72.B 17 G Revell
» Sd.Kfz 251/1 [Revell 1/76e]
» B-17 F revell au 1/48 en vol...
» 1/35 - ZIL-131 - Revell 03245
Page 1 sur 6
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
» Les achats de chacun.....
» 1/72 Westland Lysander MK.II PAVLA
» Ca m'a bien fait rigoler...
» 1/24 LOTUS Super 7 Série II Tamiya.
» 1/48 Bugatti 100 Special Hobby
» 1/35 DUKW 353 italeri
» Passage au musée de Saumur .05.2023. Suite . 2
» 1/32 starfighter f104 N? A? Italeri
» *1/32 Heinkel HE100 Azur
» * 1/48 Mirage 2000 H Heller
» * 1/72 M-26 Pershing Trumpeter
» 1/48 - Mirage 2000 N,B,C,D - Heller, Kinetic, Eduard
» 1/35 Schwimmwagen Hero
» 1/24 Peugeot 405T16 GR DAKAR 1989 Tamiya pour les 10 ans du forum
» * 1/8 CITROËN TRACTION AVANT 15/6 HELLER Réf 80799
» 1/144 - MITSUBISHI A6M2b ZERO - SWEET - MONTAGE
» 1/12 Fiat SB4"Mefistofele" Italeri ref 4701
» cherche a faire imprimer des carbu en 3d
» 1/35 Somua S-35 12éme RCA 1943 Tamiya
