1/48 - Piasecki H-21C Shawnee "Banane Volante" - Italeri 2733

Salut tout le monde;

dans la série on termine les "en cours"  voici ma prochaine victime  , la Banane Volante de chez Italeri au 1/48



Pour la documentation , je suis tombé par hasard sur ce site : https://www.alat.fr/

A cette page vous trouverez une étude complète de 243 pages en PDF sur le H-21 C avec l'historique de chaque machine ayant servie sous nos belles cocardes : https://drive.google.com/file/d/1LgTD44av-tQlqNzz2ESjKGTdCYZkXEYf/view?usp=sharing

J'utiliserai aussi les Réplic n°97 et Wing Master 19 dont les articles bien que portant sur le montage au 1/72 du kit Italeri comportent quelques détails intéressant.

Je vous en avait fais l'ouvre boite il y a quelques années :

https://www.lesmaquettistes.com/t3621-vertol-h-21-c-banane-volante-italeri-1-48

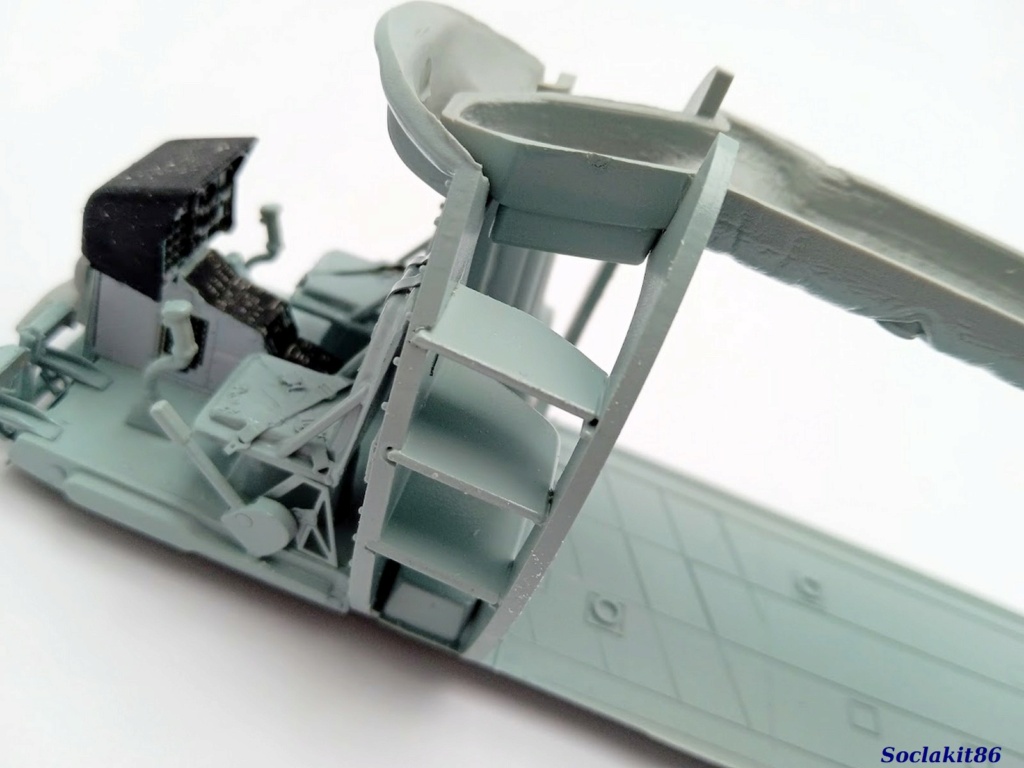

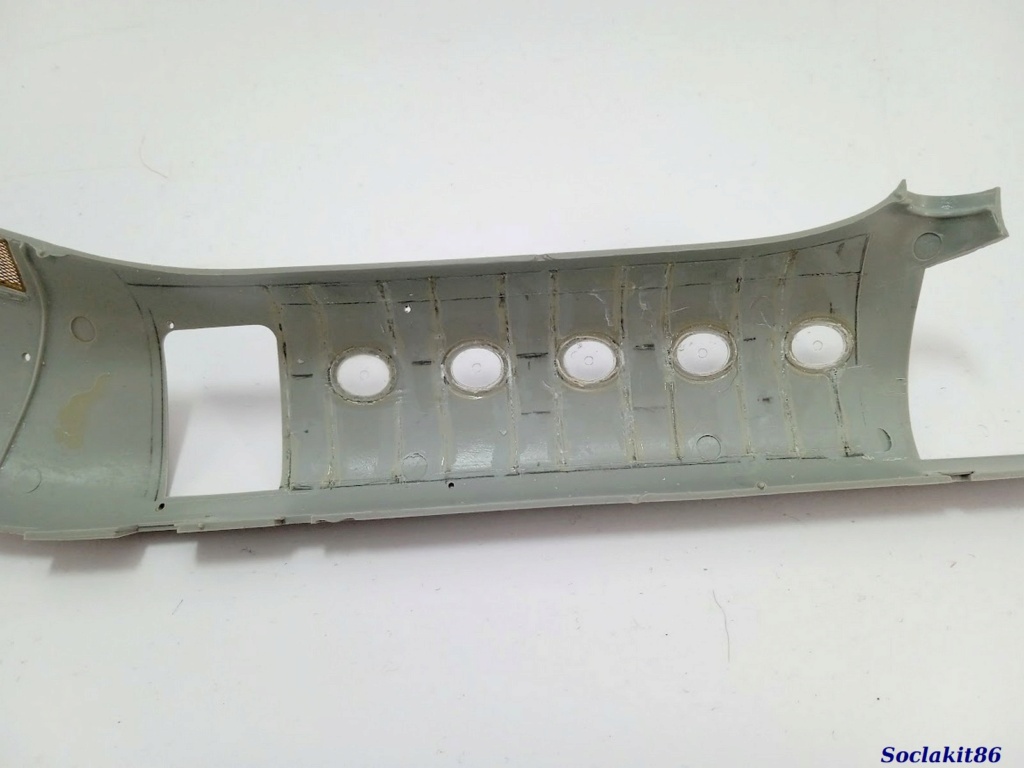

j'avais commencé le montage en 2018 avec une tentative de réalisation de la structure interne en scratch :





















Avant de m'apercevoir que si j'ajoute la structure , je ne peux plus mettre les banquettes à poste dégouté de cette bourde , la boite était retournée au placard

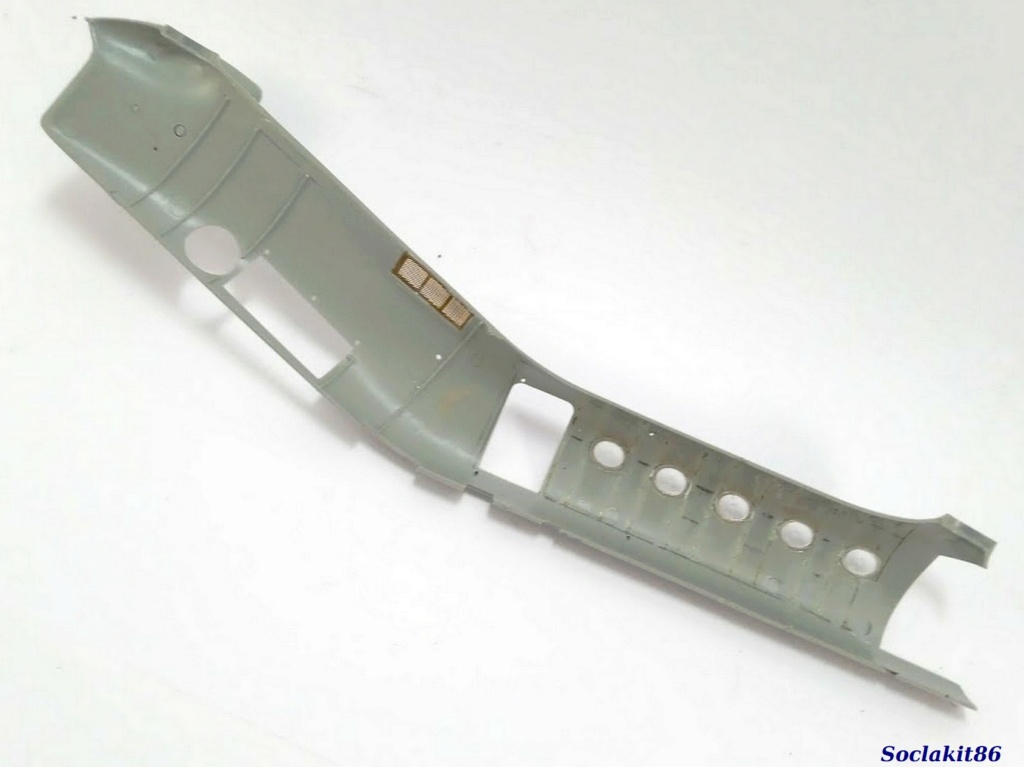

Premier boulot pour cette reprise , enlever toute la structure interne réalisée précédemment :

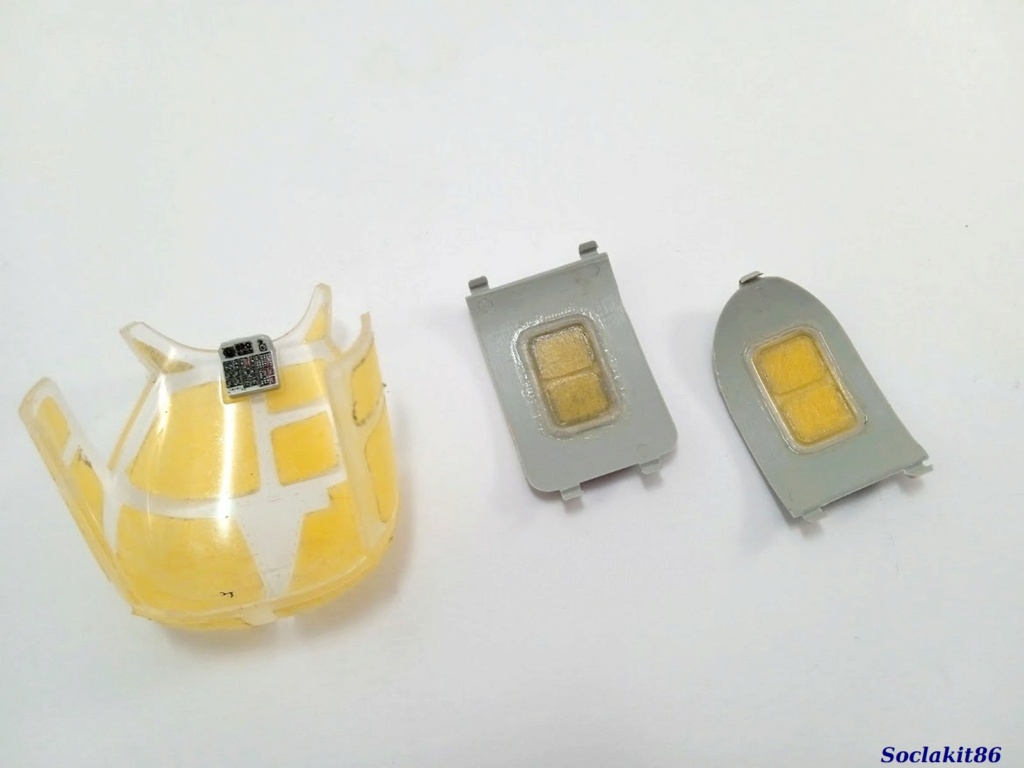

J'ai ensuite refais le masquage des vitres de la bulle avant et et des portes :

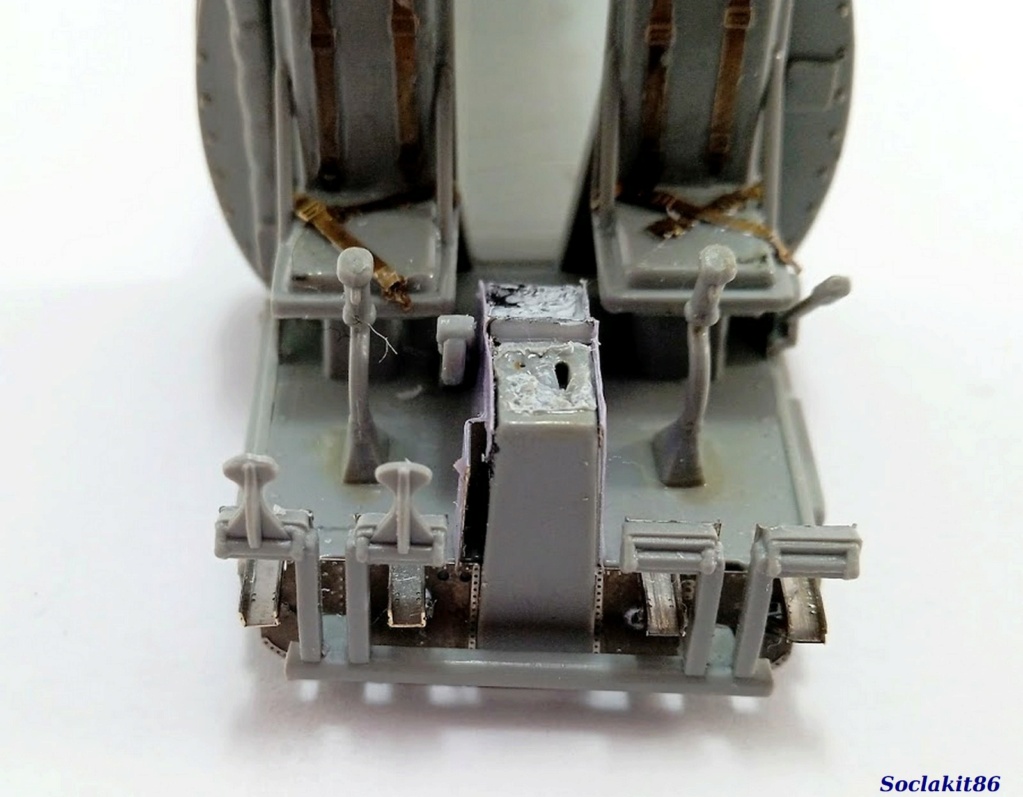

Puis ai attaqué le détaillage du poste de pilotage avec la planche Eduard Zoom :









Pour la console centrale , il a fallu ajouter des morceaux de carte plastique sur la pièce pour qu'elle corresponde à la forme des deux pièces Eduard allant sur les côtés et que celle qui ira par dessus repose sur une base solide pour assurer un bon collage.

Les flanc de la console centrale sont masqués pour la mise en peinture , le dessus de la console et la casquette ne sont pas mis en place pour faciliter la peinture.

Je me suis aperçu par hasard que le collage des ^petites pièces avec de la colle à maquette extra fluide et plus solide qu'un collage à la cyanoacrylate

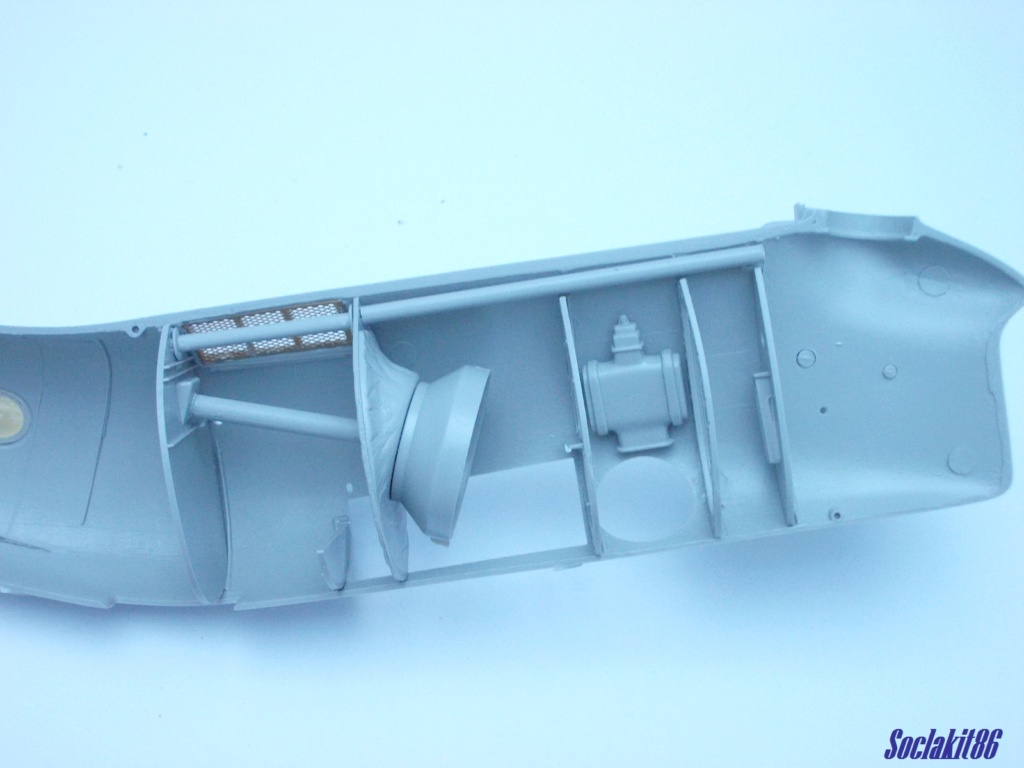

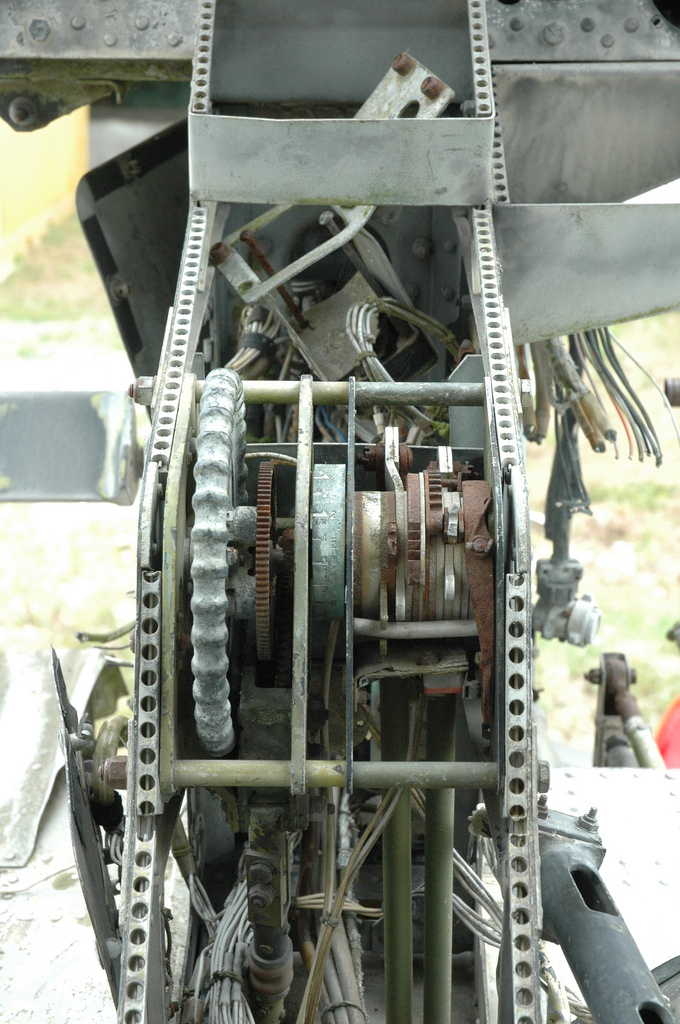

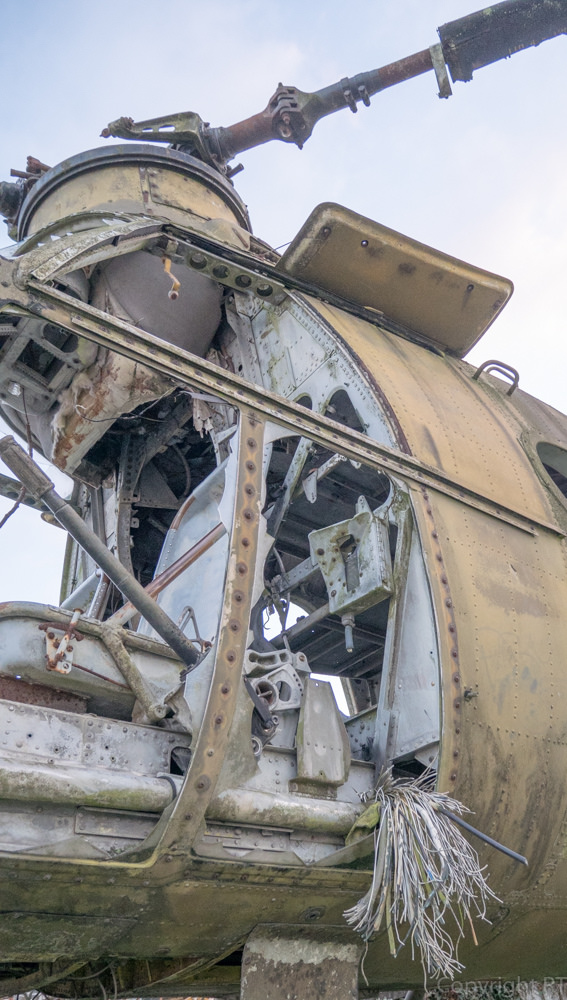

Pour la soute de l'appareil , je vais voir pour réaliser le capitonnage et le peu de renfort de structure visible entre les panneaux se qui du fait de leur fine épaisseur  me permettra tout de même de placer les banquettes.

Pour la décoration , je vais sans doute réaliser cette machine :

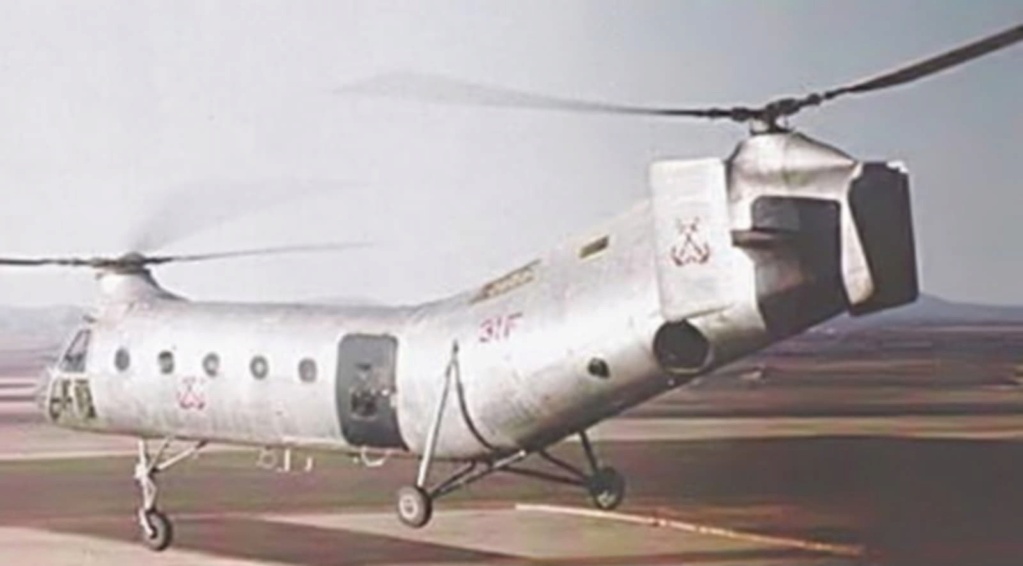

Source image : https://maquettes-missiles.blogspot.com/2016/12/les-helicopteres-de-frank-n-piasecki.html

La légende cette photo est en partie fausse car ce ne fut pas la seule machine de la 31F qui reçut une finition aluminium .

La légende et les marquages , nous indiques outre l'appartenance à la 31F qu'il s'agit d'une photo prise après un entretien majeur de l'appareil (hélico décapé avec porte arrière peinte peut être en bleu marine ) et lors de son transfert à la marine par le GH-2 hors il n'y a pas eu de H-21C n°001 mais plutôt FR01 et cette machine ne fut jamais affectée à la 31F .

Il s'agirait plutôt de la machine FR07 /B154 (numéro d'ordre chez le constructeur Vertol) qui à la base servait au sein du GH-2 de l'ALAT et qui fut à sa sortie d'un entretien majeur au sein d'Héli-Service à Alger Maison Blanche le 13 Septembre 1959 , reversé à la 31F le 14 Septembre 1959 avant d'être reversé au GH-2  de l'ALAT le 3 Avril 1960

La 31F était rattaché au GH-2 , qui était basé à Sidi-bel-Abbès dans la banlieue d'Oran

Le FR-07 / B154  portait une livrée Aluminium à sa première réception par le GH-2 en Juin 1956  avec le  numéro 154 et code AG peint en noir sur la  dérive ( voir décoration planche Berna  et photos prisent dans le Constantinois
dans la région du col de Selma le 27 Aout 1956)


Source image :  https://imagesdefense.gouv.fr/fr/decollage-d-helicopteres-piasecki-lors-d-une-operation-menee-dans-la-region-du-col-de-selma-2.html


Source image : https://imagesdefense.gouv.fr/fr/decollage-d-helicopteres-piasecki-lors-d-une-operation-menee-dans-la-region-du-col-de-selma.html


source image : https://imagesdefense.gouv.fr/fr/des-helicopteres-piasecki-prets-a-decoller.html

En janvier 1957 il fut codé AAG et toujours porteur de la livré Aluminium qu'il avait lors de sa réception par le GH-2

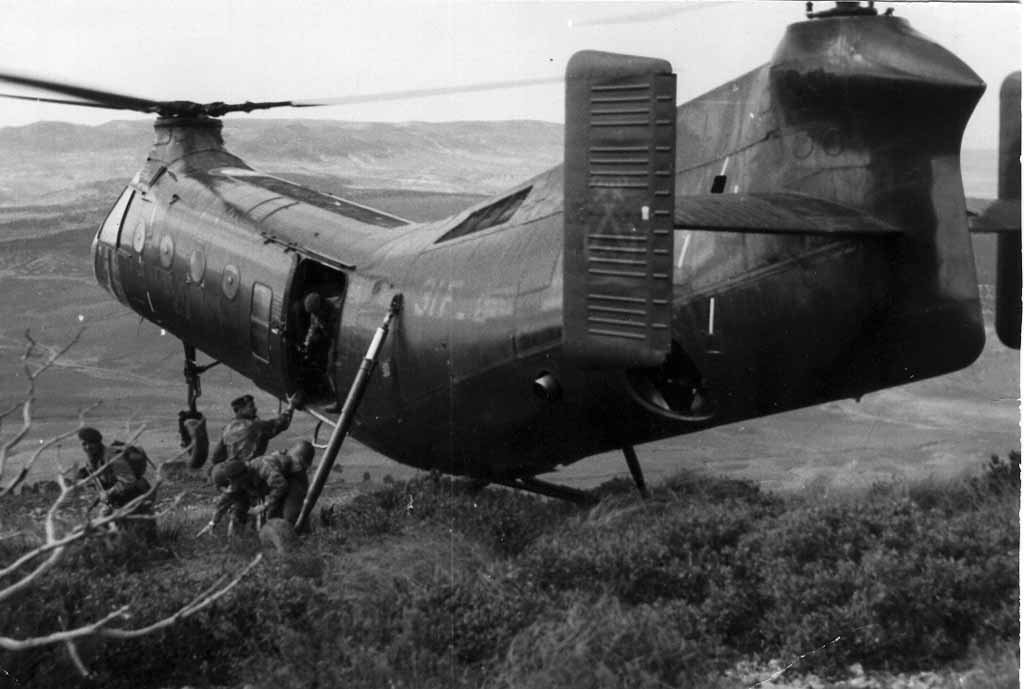

Lors de son pansage à la 31F il reçu le code 31F2  et fut peint en Bleu Marine


Source image :  http://www.frenchwings.net/navy/gallery/displayimage.php?album=53&pid=1130#top_display_media

@+mathieu

Bon montage
