Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par pierrot Dim 20 Sep 2020 - 23:13

....il avance bien ton projet.... ça commence à prendre forme . Bravo .
Cordialement . Pierrot .

pierrot

Messages : 3370
Date d'inscription : 06/05/2020

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Allwings Lun 21 Sep 2020 - 11:04

Ton inspiration de la photo paye! Beaucoup plus réaliste que ce qui est proposé dans la boite. Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 3149818297 Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 3149818297

_________________
A bientôt.
AlainCouzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Fond_b20
Allwings
Allwings

Messages : 10039
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par RainbowXF12 Sam 26 Sep 2020 - 17:38

Bonjour,

Merci les friends.

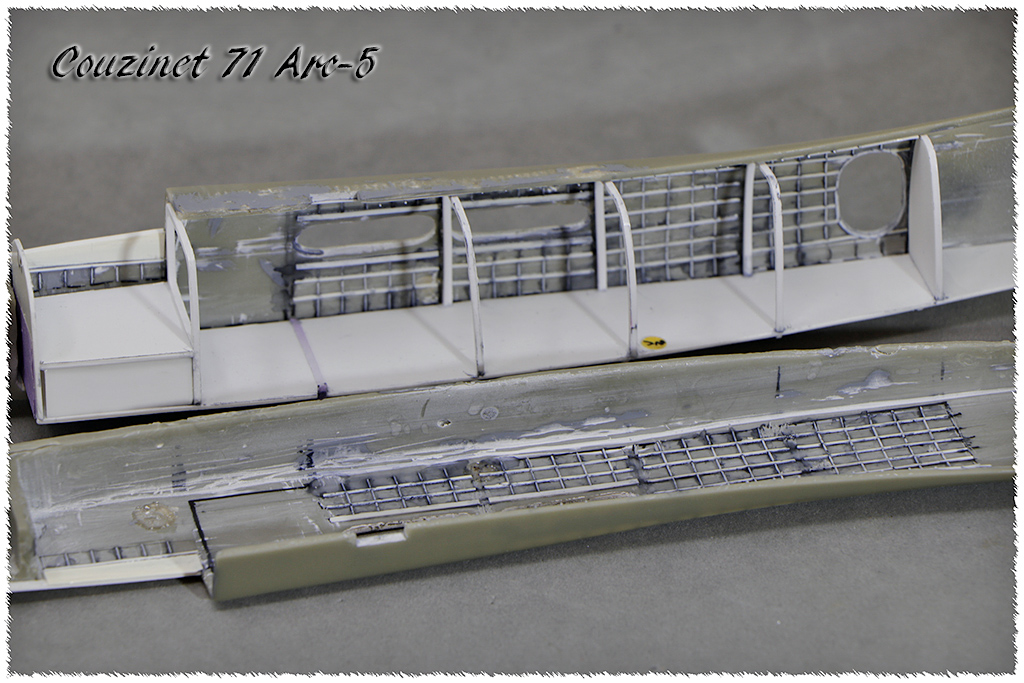

La mise à jour du WE, petite avancée dans le fuselage, le quadrillage structure est terminé.
J'ai jonglé avec des nervures en CP de 0,2 à 0,3mm d'épaisseur. Il faut une certaine patience, le collage à la MIG extra-fluide facilite quand même la chose.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0030

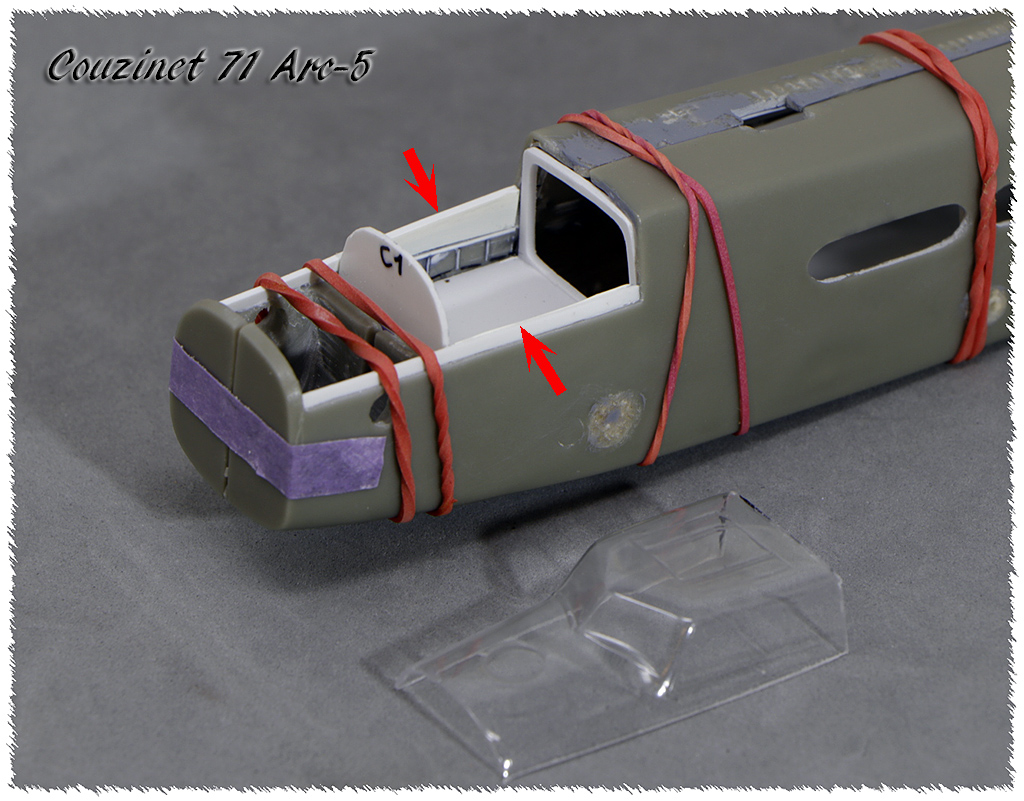

Pour se détendre (ou pas) on s'occupe de l'avant

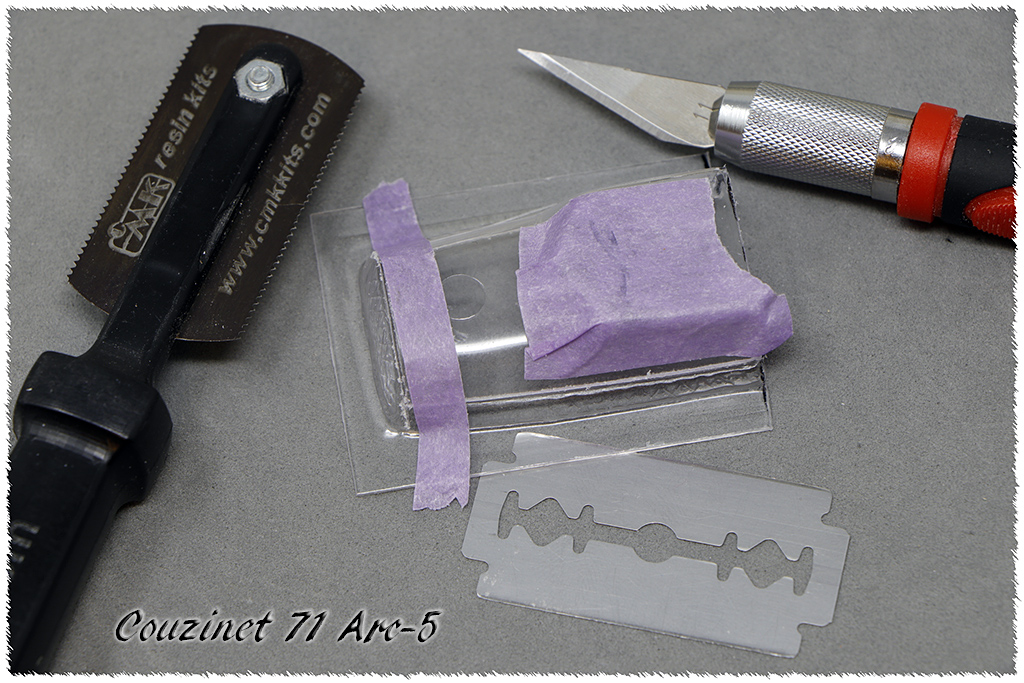

Découpage délicat dans ce plastique souple dans une grande pièce, il faut bien se caler (pâte à modeler par exemple) et surtout sans riper sur les vitrages.
Il s'ajuste tout juste, avec la souplesse c'est le genre collage qui s'annonce difficile.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0032

Je vais peut-être tout reprendre en carte plastique blanche et transparente, un costard scratché sur-mesure.

Comme base de travail j'ai déjà disposé un guide rigide en CP.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0035

Bref pas grand chose à se mettre sous la dent.

Travaux à venir, une fois scellé passer le tout sous une couche d'apprêt.
Il faut songer aux tenons des ailes, bien costauds ils seront.
Du côté grandes fenêtres je reste dubitatif, elles seront peut-être aussi de nouvelles factures.

@+

Rainbow
avatar
RainbowXF12

Messages : 767
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Impala54 Sam 26 Sep 2020 - 17:48

Super travail, Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 2980943186
Impala54
Impala54

Messages : 7957
Date d'inscription : 24/03/2019
Age : 64
Localisation : toulois

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par pierrot Sam 26 Sep 2020 - 17:59

....quel boulot , bravo ça avance bien.
Cordialement . Pierrot .
pierrot
pierrot

Messages : 3370
Date d'inscription : 06/05/2020
Age : 76
Localisation : 74/77/79

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Allwings Dim 27 Sep 2020 - 12:15

Un boulot plein de minutie. Bravo sunny Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 2980943186

_________________
A bientôt.
AlainCouzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Fond_b20
Allwings
Allwings

Messages : 10039
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Invité Dim 27 Sep 2020 - 13:24

C'est du superbe boulot bravo Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 2893506684
avatar
Invité
Invité


Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par RainbowXF12 Jeu 1 Oct 2020 - 17:34

Bonjour,

Merci les collègues.


Touche pause sur l'aménagement intérieur, on se soulage (ou pas c'est selon  What a Face )avec le pré-placement des ailes, les plots de centrage résine sont découpés (disgracieux dans le fuselage) mais à moment donné il faut bien les remplacer. J'en profite pour mettre du costaud (les ailes sont lourdes, 65 grammes), tiges et tubes métalliques feront l'affaire.

Premièrement j'ai posé un faux plancher courbé (improvisé, partie pas claire sur les photo/plan) cachant ainsi le dit tube juste derrière la cloison du poste radio. D'ailleurs ce ne sera visible que par la petite porte de la dites cloison.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0038

De l'extérieur, les tubes traversent résine et plastique de part en part:
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0036

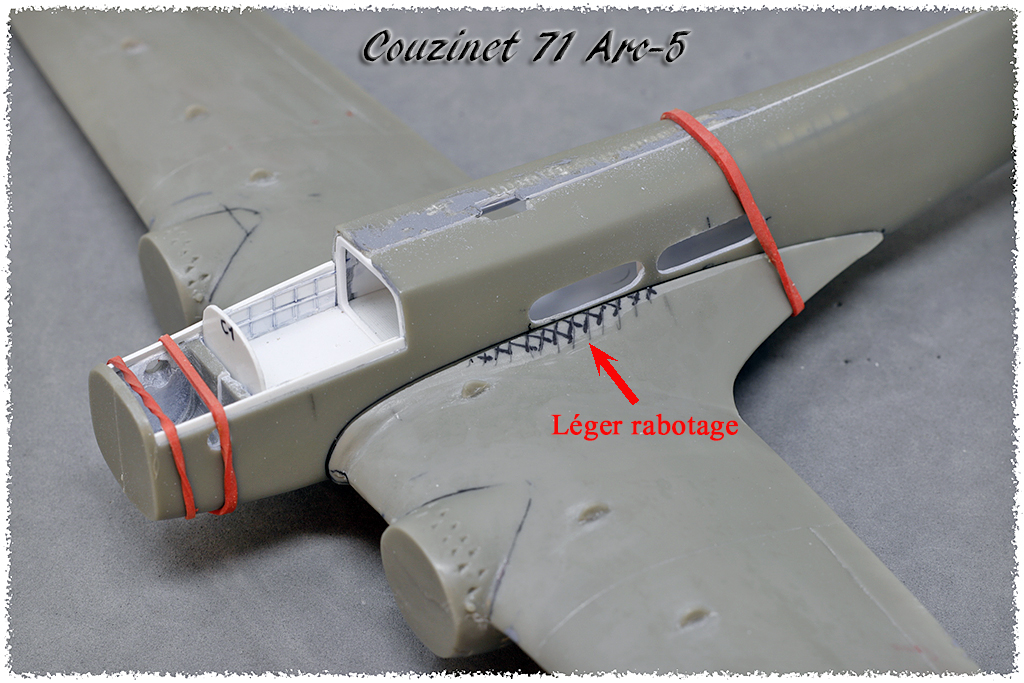

Mise en place des ailes, faut bien se repérer sur les axes à raz du fuselage à l'intrados (comme premiers repères il reste les traces des trous rebouchés sur le fuselage), juste sous les fenêtres à l'extrados et surtout équilibrer entre les 2 ailes.
Cela nécessite un tout petit rabotage sous les fenêtres.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0039

....par contre à l'intrados c'est moins jojo, ça baille de partout sur la petite courbure au fuselage, il faudra s'adapter. Et cela ne facilite point le dièdre, dans le principe l'extrados des ailes doit se retrouver aligné à plat.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0041

Hier soir j'ai inauguré un rebouchage sans cyano/talc ni mastic. Puisque le plastique adhère bien sur cette résine, j'use des chutes et du plastoc fondus.
Le but du jeu étant de redonner une courbure sur ces tranches d'ailes surtout avec ses grands karman, le tout épousant au plus près du fuselage avant collage. Gage de facilité et de solidité, enfin ça c'est la théorie.   Very Happy
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0040

Voili, voilou.

Rain'
avatar
RainbowXF12

Messages : 767
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Invité Jeu 1 Oct 2020 - 19:01

Sacré chantier l'ami mais tu vas nous sortir une pépite Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 2893506684
avatar
Invité
Invité


Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Longstreet Jeu 1 Oct 2020 - 19:23

C'est fou le travail déjà effectué !
Et c'est vraiment dommage que l'intérieur soit ci peut visible à la fin
Longstreet
Longstreet

Messages : 14229
Date d'inscription : 25/05/2014
Age : 62
Localisation : Pontgouin ( 28 )

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Pat One Jeu 1 Oct 2020 - 20:15

Merci pour le petit cour de géographie, je ne me rappelais plus de cette carte
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 2421845689 pour le travail accompli, bonne continuation
Pat One
Pat One

Messages : 4007
Date d'inscription : 06/11/2017
Age : 50
Localisation : Mourmelon Le Grand 51

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Sukhoi-88 Ven 2 Oct 2020 - 11:31

Sacré chantier de gros oeuvre ! Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 2421845689
Sukhoi-88
Sukhoi-88

Messages : 3865
Date d'inscription : 06/03/2018
Age : 52
Localisation : Vosges-88

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Impala54 Ven 2 Oct 2020 - 14:40

Travail de romain ça, gravure
Impala54
Impala54

Messages : 7957
Date d'inscription : 24/03/2019
Age : 64
Localisation : toulois

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par PASCAL4192 Ven 2 Oct 2020 - 21:41

magnifique ! on part d un moulage pas facile avec un interieur qui demande pas mal de boulot mais ça avance bien !
bravo , je vais suivre le montage !
PASCAL4192
PASCAL4192

Messages : 173
Date d'inscription : 23/04/2017
Localisation : clichy la garenne

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Allwings Sam 3 Oct 2020 - 7:51

Quelle motivation... et quel talent ! Bravo pour ce travail minutieux à cette petite échelle. Tu tiens le bon bout! cheers

_________________
A bientôt.
AlainCouzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Fond_b20
Allwings
Allwings

Messages : 10039
Date d'inscription : 14/11/2013
Age : 65
Localisation : France

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par fredo18 Sam 3 Oct 2020 - 9:14

un sacré beau travail déjà réalisé sur ce kit ! un grand bravo, courage pour la suite Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 2893506684
fredo18
fredo18

Messages : 5672
Date d'inscription : 11/08/2019
Age : 60
Localisation : Ménétréol-sous-Sancerre (18)

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par RainbowXF12 Mar 6 Oct 2020 - 21:45

Bonsoir,

Un grand merci les aminches.

Retour sur l'aménagement du fuselage, début de confection du tableau de bord et de la cloison n°5:

Pour ce Tbd j'ai innové en collant des cadrans directement sur un 'vitrage'; les instruments dans taillés dans la carte en 0,13mm, le transparent c'est de l'Evergreen en 0,35mm.
Pas de perçage au foret cette fois, c'est juste poinçonné à l'emporte-pièce/tubes de seringue affutés, les trous/cadrans sont 'calqués/centrés' à partir d'un imprimé à l'échelle collé par dessus.
L'originale en résine dans le médaillon à droite est plus rectangulaire adaptée à la pièce thermoformé.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0048

1er jet, c'est loin d'être parfait, de nombreuses imperfections mais tout est déjà collé.
Le verso sera peint au noir, gratté pour un peu de vie dans les cadrans puis le tout scellé sur fond blanc. Seul avantage plus besoin de vernis brillant  (ou colle transparente) pour les cadrans.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0047
Les sources pour le poste du Couzinet 71:
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 C_71_a10Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 1583-a10
Différences du C.70 ARC-3:
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Tbd_ar10

La cloison n°5 placée amont de la porte d'accès, d'ailleurs c'est une cloison inexistante dans le kit. Et la n°3 déjà présentée plus haut à côté de l'originale.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0046
Nota, entre l'originale et la nouvelle cloison on remarque bien l'espace gagné dans la résine du fuselage.

Les ailes sont +ou- préparées à l'intrados:
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0049

@+

Rain'


Dernière édition par RainbowXF12 le Mar 6 Oct 2020 - 23:19, édité 1 fois
avatar
RainbowXF12

Messages : 767
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Chticumulus Mar 6 Oct 2020 - 21:47

Shocked impressionnant et superbe cheers


Pierre
Chticumulus
Chticumulus

Messages : 1313
Date d'inscription : 27/01/2017
Age : 63
Localisation : Cosmos/Super amas galactique/Groupe local/Voie Lactée/Système Solaire/Terre/Europe/France/Hauts-de-France / DOUAI

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Invité Mar 6 Oct 2020 - 22:22

Terrible Shocked Shocked

J'y avais jamais pensé aux seringues pour percer les cadrans
avatar
Invité
Invité


Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par RainbowXF12 Lun 12 Oct 2020 - 21:55

Bonsoir,

Merci, les seringues faut penser à bien les affuter, des emporte-pièces tout simple à-pas-cher.  Wink

Petite avancée sur les vitrages du fuselage, j'abandonne vite les pièces thermoformées fournies dans le kit, le décrochage en escalier au milieu ça le fait moyen.
Je commence donc un petit essai avec une carte plastique Evergreen, efficace, vite taillée mais trop fine, ça ploie sous l'effort de la résine.
2ème essai, un plastique transparent de récupération d'une boîte de chocolat, c'est pas mal mais le plastique est plus cassant.
Pas vraiment satisfait, je me suis rappelé une  vieille plaque épaisse Raboesh que j'avais récupéré au magasin de Carcassonne (désormais fermé). C'est radical, du costaud d'1,5mm, bien plat (pas d'effet optique de bombage) bien protégé par des films plastique donc aucune rayures de départ et c'est peu ou prou l'épaisseur de résine qui me reste du fuselage.

Taillé sur mesure et c'est rentré à force, normalement ça ne bouge pas. Collage s'il y'a besoin se fera à la colle extra fluide ou la Extra Glue du MIG nouvellement reçue.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0051

Coup de macro, pour l'instant c'est limpide et ça tient en place tout seul, pourvu ksa dur !
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0050

La délimitation au milieu des vitres se fera avec du scotch alu ou autres Tamiya.

Le côté délicat de la chose ça va être le travail du joint du raccord d'aile très très proche de la vitre avant, un écart minimal. Chaud bouillant sans tout ruiner, j'en tremble d'avance !

@ plouche.

Rain'


Dernière édition par RainbowXF12 le Lun 12 Oct 2020 - 22:22, édité 4 fois
avatar
RainbowXF12

Messages : 767
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Invité Lun 12 Oct 2020 - 21:59

Bien joué les vitre bravo Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 2893506684
avatar
Invité
Invité


Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par pierrot Lun 12 Oct 2020 - 22:25

....travail chirurgical... bravo pour ta persévérance .. .. du beau travail. Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 1716895525
Cordialement. Pierrot .
pierrot
pierrot

Messages : 3370
Date d'inscription : 06/05/2020
Age : 76
Localisation : 74/77/79

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par fredo18 Mar 13 Oct 2020 - 8:45

encore du beau travail ! Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 1716895525 il faut de la patience mais surtout de bons yeux !!!
merci pour ces astuces
fredo18
fredo18

Messages : 5672
Date d'inscription : 11/08/2019
Age : 60
Localisation : Ménétréol-sous-Sancerre (18)

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Chticumulus Mar 13 Oct 2020 - 9:06

Shocked Shocked Shocked très chaud tout ça !!!

Bonne suite Wink


Pierre
Chticumulus
Chticumulus

Messages : 1313
Date d'inscription : 27/01/2017
Age : 63
Localisation : Cosmos/Super amas galactique/Groupe local/Voie Lactée/Système Solaire/Terre/Europe/France/Hauts-de-France / DOUAI

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par Impala54 Mar 13 Oct 2020 - 14:29

beau travail Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 2980943186
Impala54
Impala54

Messages : 7957
Date d'inscription : 24/03/2019
Age : 64
Localisation : toulois

Revenir en haut Aller en bas

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Empty Re: Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Message par RainbowXF12 Jeu 15 Oct 2020 - 21:25

Bonsoir,

Un grand merci.


Ce soir faisons un p'tit tour du côté du plancher, alors dans au moins 2 parties de la cabine il y'a cette mystérieuse bande longitudinale au sol, plaques métalliques (d'où les rivets, sur une plaque antidérapante ?), ou encore un plancher bois d'une essence différente ou bien serait-ce une grille (Cf. 2ème photo) ?

D'abord le rappel de ce curieux raccord:
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Cabine14
Sur ce 2ème cliché la bande à plus un aspect métalliqueCouzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 Cloiso10

Au final j'ai opté pour une fine bandelette non moletée (cette fois) mais rainurée à la main avec le scriber Tamiya, un quadrillage losange à 30°, attention faut faire attention à l'appui car c'est du CP en 0,13mm (bandelette à 3mm de large).
Puis à la Rosie je lui adjoint un léger rivetage positif côté verso, côté recto les rivets apparaissent en relief dû à la faible épaisseur de la carte, du négatif aussi; d'un pseudo aspect tôle de sécurité mais quasi invisible au final.
Et ne pas oublier la remise à niveau du reste du plancher, toujours à l'Evergreen 0.13mm.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0052

Mise en place à froid de 2 grands coffres:
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0054

Cela restera un compromis 'tôle'.....
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0055

....en guise d'une grille j'aurai pu employé une bandelette de tulle (reste d'un grillage de diorama). Joli mais cela ne correspondrai plus à la 1ère photo de la cabine.
C'est du tulle que le retrouve à Cultura, il est noir à la base, ici juste peint argenté. Le maillage le plus fin que j'avais trouvé à l'époque pour reproduire un grillage de clôture au 72.

Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0058

Un peu de gaieté dans ce morne blanc avec un début de coloration bois clair sur le fuselage, un mix d'acryl blanc/sable/jaune Pébéo bien dilué.
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0053

Puis sur cette cloison un essai brossage à sec d'un ton caramel Marabu sur fond clair Pébéo, pas de vernis pas d'huile juste acryl sur acryl:
Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model) - Page 2 _mg_0057

Voilà c'est tout pour ce soir.

Rainbow


Dernière édition par RainbowXF12 le Jeu 15 Oct 2020 - 21:32, édité 1 fois
avatar
RainbowXF12

Messages : 767
Date d'inscription : 01/04/2015

Revenir en haut Aller en bas

Page 2 sur 5 • Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires

les MAQUETTISTES :: LES VITRINES :: LA VITRINE DES COPAINS :: AVIATION


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
