3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par MISF Jeu 17 Nov 2022 - 19:56

Voici la suite.

Comme je l'ai déjà indiqué, cette présentation est un exercice. Il a pour but de faire connaître le logiciel. C'est la raison pour laquelle je ne suis pas avare en manipulations. D'autres solutions plus rapides existent pour obtenir le même résultat, mais ce n'est pas le but.

Une plaque d'égout doit posséder une base et une fermeture. Si la base possède un trou identique à la pièce fermeture, cela ne sert à rien.

Nous allons créer l'épaulement sur la plaque carrée.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Dessin58

On choisit l'objet "Cylindre"

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu216

Le nombre de côtés passe de 24 à 64, le nombre de segments à 10.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu233

La côté initiale est de 20x20.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu220

Elle passe de 61X61 mm

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu219

Maintenant les deux formes vont être alignées.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu217

Au passage de la souris, sur le rond de centrage, celui-ci devient rouge. En cliquant sur celui-ci, les formes se centrent, sur l'axe sélectionné.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu232

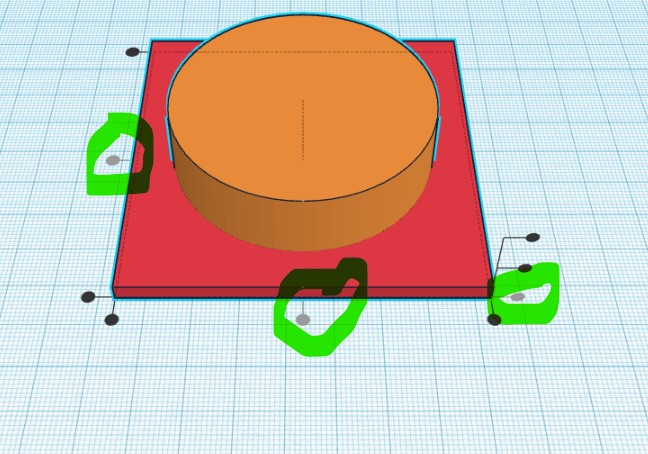

Lorsque les formes sont bien centrées, les ronds deviennent gris.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu226

Ensuite, on va dupliquer la forme centrale cylindrique (il ne faut sélectionner que celle-ci)

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu224

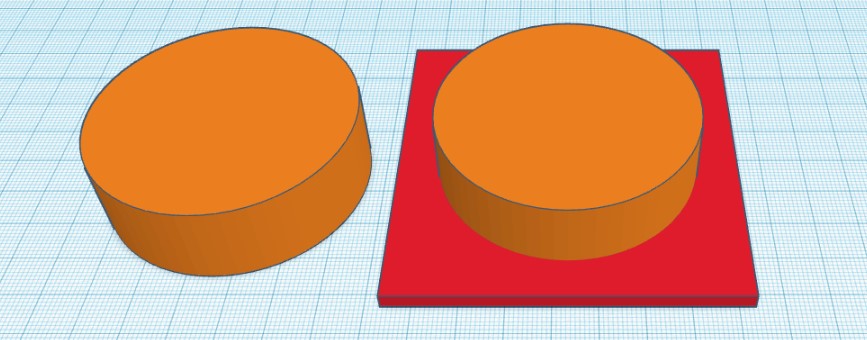

On s'extrait de la forme initiale.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu225

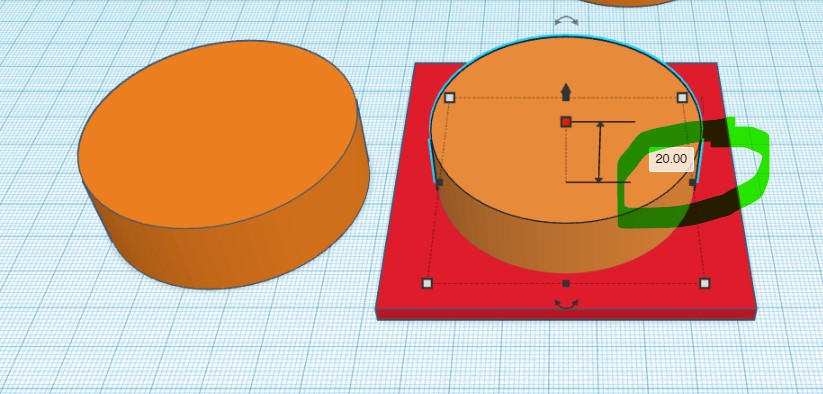

Nous allons diminuer la hauteur de la forme cylindrique de 20 mm

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu227

à 1,75 mm.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu228

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu229

On travaille ensuite avec la forme dupliquée.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu231

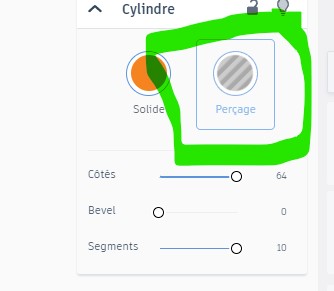

On va la rendre translucide avec la fonction "perçage"

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu230

les côtes de 61x61 mm

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu237

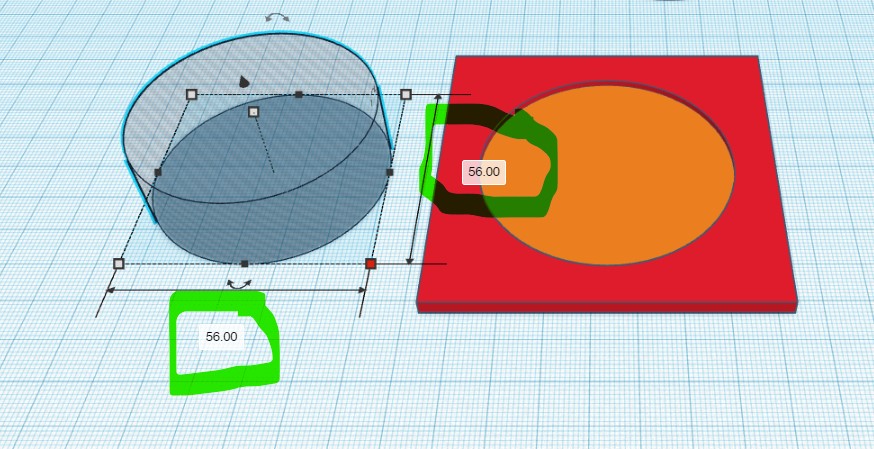

vont passer de 56x56 mm

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu239

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu236

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu235

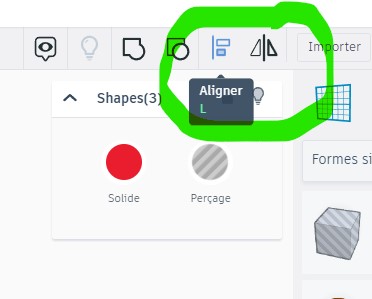

On sélectionne la fonction "aligner"

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu234

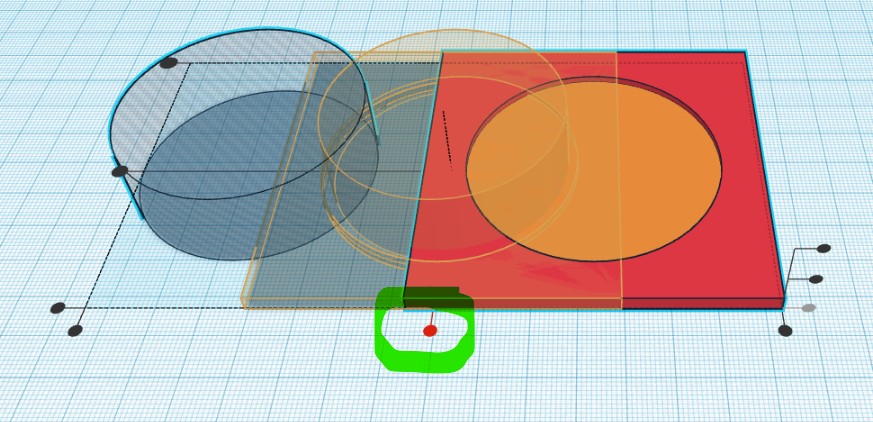

On retrouve le même scénario précédent sur l'alignement des formes.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu238

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu247

Une fois centrée, la  forme translucide va être portée de la hauteur 20 mm à 1,75 mm

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu245

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu242

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu241

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu240

On va créer le vide. Pour cela, on sélectionne la fonction "regrouper"

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu244

On obtient notre plaque percée, avec un épaulement

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu248

Nous allons changer la couleur de l'objet.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu243

En cliquant sur rouge opaque, un tableau de différentes couleurs s'ouvre.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu250

On choisit une couleur "crème"

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu246

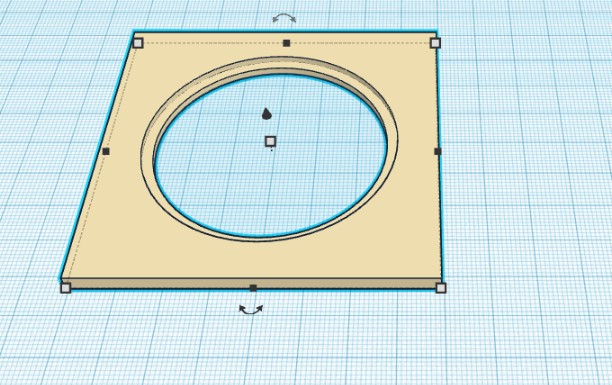

La pièce change de couleur.

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu249

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captu251

Bonne 3D
Eric Very Happy Very Happy Very Happy Very Happy Very Happy


Dernière édition par MISF le Dim 4 Déc 2022 - 19:30, édité 1 fois
MISF
MISF

Messages : 4592
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par JEF37 Jeu 17 Nov 2022 - 23:58

Merci Eric pour ce nouvel exercice !
JEF37
JEF37

Messages : 1828
Date d'inscription : 24/10/2022
Age : 56
Localisation : Fondettes ( 37 )

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par JLD Ven 18 Nov 2022 - 9:47

merci Éric

sa se corse ordi pale
JLD
JLD

Messages : 2202
Date d'inscription : 03/04/2022
Age : 66
Localisation : Alpes Maritimes

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par JLD Sam 26 Nov 2022 - 16:55

je m'y suis repris à plusieurs fois  pale
mais j'y suis arrivé  3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 2671436298 avec du mal scratch

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur31

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur30

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur29

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur34

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur33

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur32

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur37

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur36

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur35

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Captur38
JLD
JLD

Messages : 2202
Date d'inscription : 03/04/2022
Age : 66
Localisation : Alpes Maritimes

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par MISF Sam 26 Nov 2022 - 17:22

Bonsoir Jean-Luc.
Je ne peux que te féliciter pour le travail que tu as accompli.
Désormais, il te faut faire et refaire les exercices. Dans quelque temps, tu anticiperas tes conceptions.
Cela va venir.
Bravo à toi pour ton opiniâtreté.
A plus.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF

Messages : 4592
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par polnagaillot Sam 26 Nov 2022 - 17:43

@ Jean Luc.... magnifique magnifique
Là, je suis scotché......Tu vas devenir un créateur en 3D, et sur les conseils d'Eric !

_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Fond_b27

Plastiquement Votre -----------3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Dm_23411

Fr@ncis
polnagaillot
polnagaillot

Messages : 14889
Date d'inscription : 13/11/2013
Age : 67
Localisation : Dans une datcha entourée de neige

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par JLD Sam 26 Nov 2022 - 17:50

MISF a écrit:Bonsoir Jean-Luc.
Je ne peux que te féliciter pour le travail que tu as accompli.
Désormais, il te faut faire et refaire les exercices. Dans quelque temps, tu anticiperas tes conceptions.
Cela va venir.
Bravo à toi pour ton opiniâtreté.
A plus.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy

merci beaucoup Eric Embarassed
le plus difficile c’est de bien retenir les différentes manipulations
il y a encore et encore du boulot 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 57617962
JLD
JLD

Messages : 2202
Date d'inscription : 03/04/2022
Age : 66
Localisation : Alpes Maritimes

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par JLD Sam 26 Nov 2022 - 17:54

polnagaillot a écrit:@ Jean Luc.... magnifique magnifique
Là, je suis scotché......Tu vas devenir un créateur en 3D, et sur les conseils d'Eric !

merci beaucoup Francis Embarassed
comme dit à Éric

je suis très loin de maîtriser
il va falloir que je potasse pour essayer de tout retenir

si tout rentre bien et surtout que je retienne j’achèterai peut-être un imprimante 3D
mais sa sera vraiment beaucoup plus tard
JLD
JLD

Messages : 2202
Date d'inscription : 03/04/2022
Age : 66
Localisation : Alpes Maritimes

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par fourneau Dim 27 Nov 2022 - 9:56

Shocked scratch 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 2980943186
fourneau
fourneau

Messages : 2202
Date d'inscription : 02/01/2017
Age : 62
Localisation : Courchelettes (à côté de Douai )

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par MISF Sam 3 Déc 2022 - 21:46

polnagaillot a écrit:@ Jean Luc.... magnifique magnifique
Là, je suis scotché......Tu vas devenir un créateur en 3D, et sur les conseils d'Eric !

Bonsoir Francis.
Ce que Jean-Luc fait, tu dois pouvoir le faire, et tu n'es pas le seul.

Merci à Jean-Luc de suivre et mettre en pratique les exercices.

A plus.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF

Messages : 4592
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3 Empty Re: 3D - CONCEPTION LOGICIELLE - PLAQUE D EGOUT - PHASE 3

Message par MISF Sam 3 Déc 2022 - 21:48

Merci Jean-Luc pour tes retours sur ton expérience personnelle et merci Pierre pour son appréciation.
A plus.
Eric Very Happy Very Happy Very Happy Very Happy Very Happy
MISF
MISF

Messages : 4592
Date d'inscription : 03/01/2020
Localisation : SIX FOURS LES PLAGES

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
