Echelles diverses FIL ROUGE 2023 - CUISINE ROULANTE MODELE 1917 3D + SCRATCH

Ouah! Il y a quelque temps que je n'étais pas passé. Quel boulot, elle va être "plus vraie que la vraie"
Pour la roue, si elle n'est pas trop abîmée, tu pourrais peut être t'en servir dans un "dio" sur un champ de bataille...
Bonne continuation Eric.

Merci pour tes explications sur ce qui c'est passé sur le fond du bac à résine, même si pour moi ça reste très abstrait.
Et bonne continuation avec ta louche.

allwings a écrit:Depuis mon dernier passage, le 13/02, tu n'as pas perdu de temps!
les roues sont superbes. Tout autant que le "coffre" et la louche. Et j'imagone que l'écumoire sera du même tonneau. Quelle finesse!

Bonsoir Alain.
Merci pour ton message.
Cela avance, dans la douleur parfois, mais c'est constructif.
Aujourd'hui, je me suis attelé au système de blocage de roue. Le retour sur expérience est intéressant.
A plus.
Eric

fouga53 a écrit:Ouah! Il y a quelque temps que je n'étais pas passé. Quel boulot, elle va être "plus vraie que la vraie"
Pour la roue, si elle n'est pas trop abîmée, tu pourrais peut être t'en servir dans un "dio" sur un champ de bataille...
Bonne continuation Eric.

Bonsoir Olivier.
Merci pour ta visite et ton commentaire.
Plus vraie que la vraie, j'en doute, mais je pense que le résultat final sera très fin. Nous serons loin d'un modèle en plastique injecté. Mais, il faut le juste milieu entre le dessin à l'échelle et les capacités du matériel.
Le frein fait cette après-midi est intéressant pour cela. Les erreurs aident à construire.
A plus.
Eric

christophe41 a écrit:Merci pour tes explications sur ce qui c'est passé sur le fond du bac à résine, même si pour moi ça reste très abstrait.
Et bonne continuation avec ta louche.

Bonjour Christophe.
Merci pour ta visite et ton commentaire.
Désolé si ce que j'explique est abstrait. Pour faire simple, si les uv ne passent pas, la résine ne durcit pas. S'il y a un obstacle présent au fond du bac, entre la source de lumière et la résine, rien ne se passe.
A plus.
Eric

Comme je l'ai indiqué, je me suis intéressé au système de blocage de la roue gauche.

Pour rappel, voici le dessin.



Nous sommes en présence de pièces très fines, à peine liées les unes aux autres, il y a de la tringlerie et de très petites pièces.

En regardant ce dessin, les problèmes possibles vont apparaitre sur la tringlerie, la manivelle de serrage et éventuellement sur le patin de serrage.

Au résultat, les deux premiers cas se sont révélés vrais. Pour le dernier, cela a fonctionné.
Un problème est apparu au niveau de la chape de la tringlerie. Il s'agit d'un problème de support mal étudié.











Au niveau paramètre d'impression, je suis dans les extrêmes. Une couche épaisse de 0.05 mm et un temps d'exposition rapide de 2 secondes.

Solutions possibles :
Épaissir le diamètre des cônes supports de pièce.
Légèrement augmenter le diamètre de la tringlerie et y ajouter des supports.
Renforcer l'épaisseur de la chape.
Diminuer l'épaisseur de couche.
Revoir le positionnement de certains supports.

Bonnes maquettes.
Eric

Bravo Eric

malgré les aléas, le reste est superbe !

Il faut autant de persévérance que pour du scratch " à l'ancienne"
ça me parait quand même super compliqué tout ça !

JEF37 a écrit:Bravo Eric

malgré les aléas, le reste est superbe !

Merci Jean-François pour ta visite et ton commentaire.
Malgré les déconvenues, comme tu l'indiques, il y a du positif dans ce premier essai.
A plus.
Eric

polnagaillot a écrit:Il faut autant de persévérance que pour du scratch " à l'ancienne"
ça me parait quand même super compliqué tout ça !

Bonsoir Francis.

Merci pour cette nouvelle visite et ta remarque.

Tu as en partie raison, pour cette période de première impression. C'est assez long, contraignant et parfois rageant.

Je vais t'expliquer pourquoi.
Dans le cas présent, nous ne sommes plus dans le cadre d'impressions 3D traditionnelles, mais dans le très petit.
Ce que je présente, le scratch ne peut le faire sous cette forme.

Une fois que tu as obtenu le bon réglage au niveau de l'impression et du sujet, tu en obtiens autant que tu veux.
Actuellement, je dois avoir une quinzaine de roues de charrette. J'ai eu des loupés, mais ensuite cela tourne.

Si je travaillais des sujets plus gros, je n'aurais pas toutes ces difficultés. En effet, je pourrais choisir des supports de pièces épais, avec des cônes larges et pénétrants. C'est plus facile à imprimer et à avoir un résultat positif.
Là, c'est très fin, donc tout est très fin, comme les supports.

Le plus agréable est lorsque tu travailles sur un projet et que celui-ci fonctionne dès la première impression. C'est le cas de la louche.

Ensuite, il faut rester honnête. Faire croire que tout réussi tout le temps, ce n'est pas dans ma mentalité.
Lorsque j'ai des loupés, il faut le faire connaître aux autres membres qui sont intéressés par cette technique. Ainsi, ils ne seront pas pris au dépourvu.

Puis, il faut analyser un autre facteur qui m'anime. Je ne fais pas du dessin 3D, de l'impression 3D que pour obtenir quelque chose de matériellement joli ou un élément technique intéressant, je fais cela pour me faire plaisir. Celui qui veut faire de la 3D et ne pas accepter l'échec, ce n'est pas la peine qu'il commence. Il économisera du temps et de l'argent.

J'ai bien compris que tu n'es pas prêt à passer à l'impression 3D.
A plus.
Eric:D

Eric tu va trop vite, je n'arrive plus à suivre. heureusement qu'il y a des loupés pour te ralentir

C'est super pointu (je ne parle pas des pièces, mais de la technique). Les paramètres de chaque essai restent enregistrés et tu peux les retrouver et les réutiliser sans difficulté où tu es obligé de les ressaisir à chaque impression ?

Pat One a écrit:Eric tu va trop vite, je n'arrive plus à suivre. heureusement qu'il y a des loupés pour te ralentir

Merci Christophe pour ta visite et ton commentaire.
J'espère que ce montage te fera franchir le pas pour la 3D;
A plus.
Eric

christophe41 a écrit:C'est super pointu (je ne parle pas des pièces, mais de la technique). Les paramètres de chaque essai restent enregistrés et tu peux les retrouver et les réutiliser sans difficulté où tu es obligé de les ressaisir à chaque impression ?

Bonsoir Christophe.
Merci pour ton passage et ta remarque.
Ce que je relate n'est qu'une partie de ce que je n'ai pas encore décrypté du logiciel de découpage. J'essaye de faire simple dans ma petite tête.

Je ne travaille qu'avec les deux premiers critères.



Pour les paramètres, ils sont liés au fichier. C'est-à-dire qu'ils sont inscrits informatiquement dans le fichier. Tu peux les retrouver à l'écran de contrôle de l'imprimante. C'est un peu logique, car ce sont ces données qui permettent à l'imprimante de faire son travail, en épaisseur et en temps.

Tu as également la possibilité de sauvegarder ton projet, de le retravailler et de changer les paramètres comme tu l'entends. Ce n'est pas un gros souci.

Pour mes fichiers, comme j'en ai plusieurs pour le même projet, ils sont enregistrés d'une telle façon que je peux le retrouver facilement. De plus, en terminaison, afin de les reconnaitre, ils reçoivent les mentions de l'épaisseur de couche et du temps d'exposition.

En espérant avoir répondu à tes questions.
A plus.
Eric:D

Merci de ta réponse.

bravos pour le travail 3d

Merci Patrick pour ton passage sur ce montage et ton commentaire.

Te connaissant, je peux te faire la version au 1/32ème.
A plus.
Eric

Ce soir, analyse sur une autre partie de la cuisine. Il s'agit de l'attelage de la partie arrière au niveau popote.

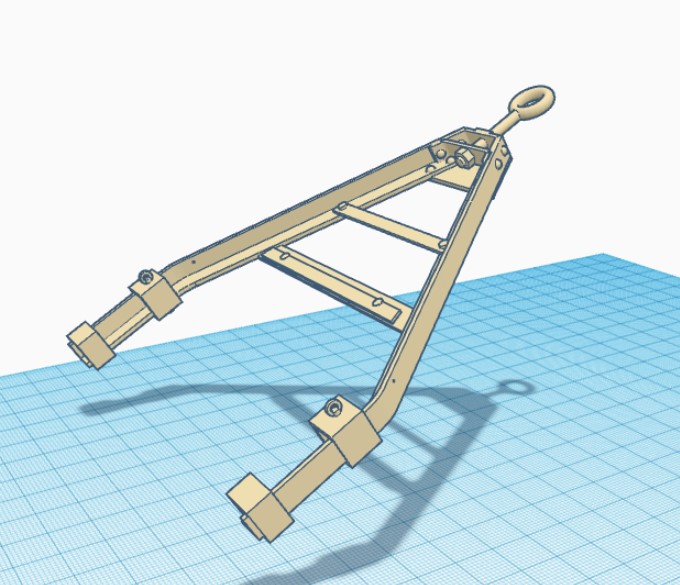

Pour rappel, la pièce dessinée.

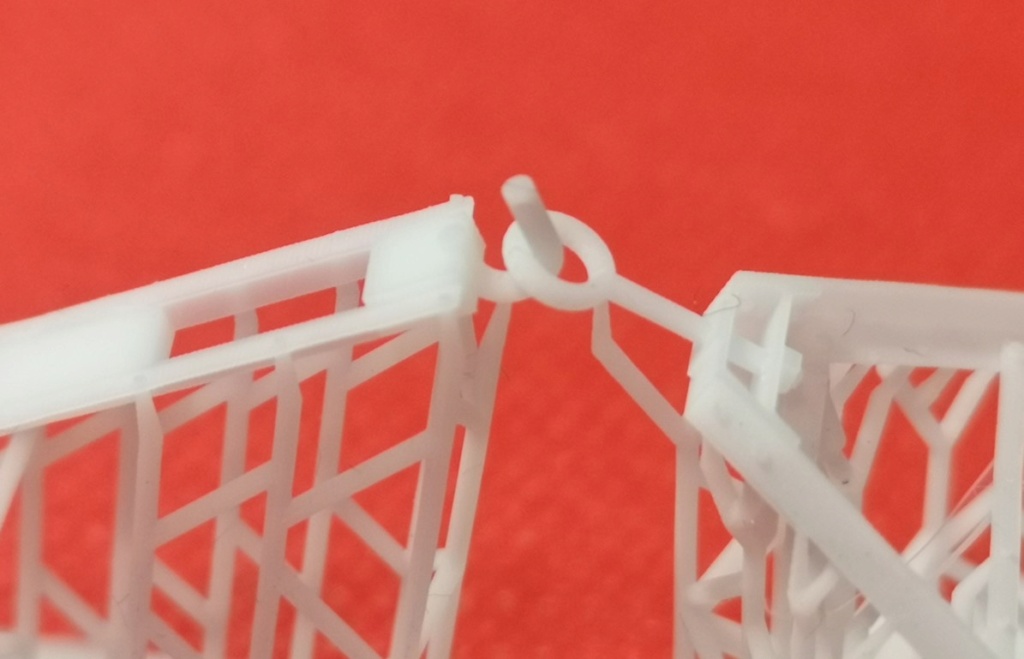

Voici ce que cela donne en impression au 1/35ème.

J'ai pris l'option création des supports automatiques.
Le temps de durcissement est de 2 secondes.
L'épaisseur des couches est de 0.05 mm.





Les boucles goupilles sont très bien restituées. Elle doivent faire 0,2 mm de diamètre. Attention fragile.





Cette fois-ci la pièce est bonne.

Bonnes maquettes.
Eric

superbe belle pièces

dakota59 a écrit:superbe belle pièces

Merci Denis pour ton passage et ton appréciation.
A plus.
Eric

chapeau pour ton travail,

Impala54 a écrit:chapeau pour ton travail,

Bonsoir Eric.
Merci pour ta visite et ton commentaire.
A plus.
Eric

Bonsoir, la suite des impressions.

Cette fois-ci, il s'agit du support de cabine avant et de son système d'accrochage pour la partie arrière.

La pièce dessinée.


La pièce imprimée.





Il n'y a pas eu de difficulté particulière. Le perçage pour la goupille est bien reproduit.

Au niveau des paramètres, ce sont toujours les mêmes pour l'instant.
Epaisseur de couche : 0.05 mm
Temps d'exposition : 2 secondes

Bonnes maquettes.
Eric

très chouette boulot

Bravo Eric, c'est sympa de voir que toutes ces heures passées à dessiner prendre enfin vie !!!
Bel accouchement !
C'est d'une finesse extraordinaire !

Bonne suite !
