Re: Hughes XF-11 (1/72, Anigrand)
Merci, à toi aussi, et bonnes maquettes...
Fogg2- Membre du Cercle du Forum des Maquettistes
- Messages : 819
Date d'inscription : 16/01/2015
Re: Hughes XF-11 (1/72, Anigrand)
Ce mec est Dingue ! mais bon dieu c'est splendide quel boulot de fou !
Longstreet- Membre du Cercle du Forum des Maquettistes
- Messages : 15808
Date d'inscription : 25/05/2014
Age : 63
Localisation : Pontgouin ( 28 )
Re: Hughes XF-11 (1/72, Anigrand)
Merki.
Les derniers petits avant fermeture de la coquille.
Une simple ceinture abdominale pour le pilote. J'ai refait le volant du manche aussi, avec 3 branches plus fines.
Sur ma lancée j'ai finalement opté pour des 'semblants' de blocs photo, 1 gros appareil vertical et 2 obliques.
La clé USB jaune c'est le paquetage du dinghy.
Sur Lockheed F-5:
[
@+
Olivier
Les derniers petits avant fermeture de la coquille.
Une simple ceinture abdominale pour le pilote. J'ai refait le volant du manche aussi, avec 3 branches plus fines.
Sur ma lancée j'ai finalement opté pour des 'semblants' de blocs photo, 1 gros appareil vertical et 2 obliques.
La clé USB jaune c'est le paquetage du dinghy.
Sur Lockheed F-5:
[
@+
Olivier
Dernière édition par RainbowXF12 le Dim 3 Jan 2016 - 11:57, édité 1 fois
RainbowXF12- Les copains du forum
- Messages : 785
Date d'inscription : 01/04/2015
Re: Hughes XF-11 (1/72, Anigrand)
plein les yeux.....
_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !
Plastiquement Votre -----------
Fr@ncis
polnagaillot- Membre du Cercle du Forum des Maquettistes
- Messages : 19323
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne
Re: Hughes XF-11 (1/72, Anigrand)
Comme toujours: impressionnant dans le détail!
Allwings- Membre du Cercle du Forum des Maquettistes
- Messages : 12546
Date d'inscription : 14/11/2013
Age : 66
Localisation : France
Re: Hughes XF-11 (1/72, Anigrand)
Hello,
Un travail toujours aussi fin et bien réalisé, on a beau s'y attendre, tes montages sont toujours fabuleux.
Vivement la suite
Un travail toujours aussi fin et bien réalisé, on a beau s'y attendre, tes montages sont toujours fabuleux.
Vivement la suite
Invité- Invité
Re: Hughes XF-11 (1/72, Anigrand)
Merki.

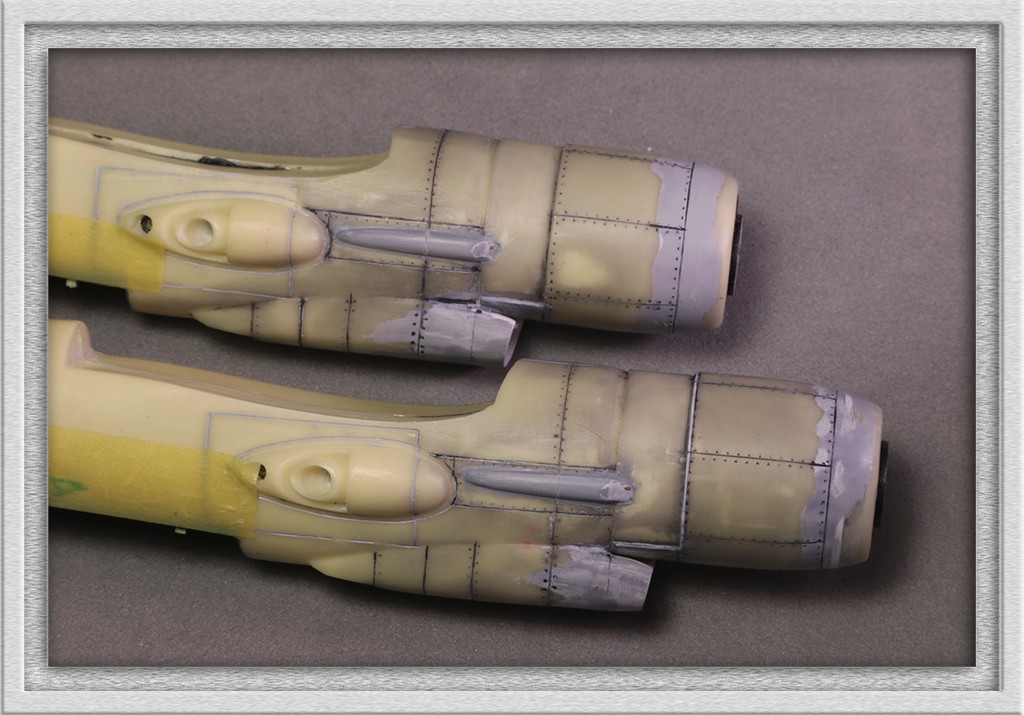

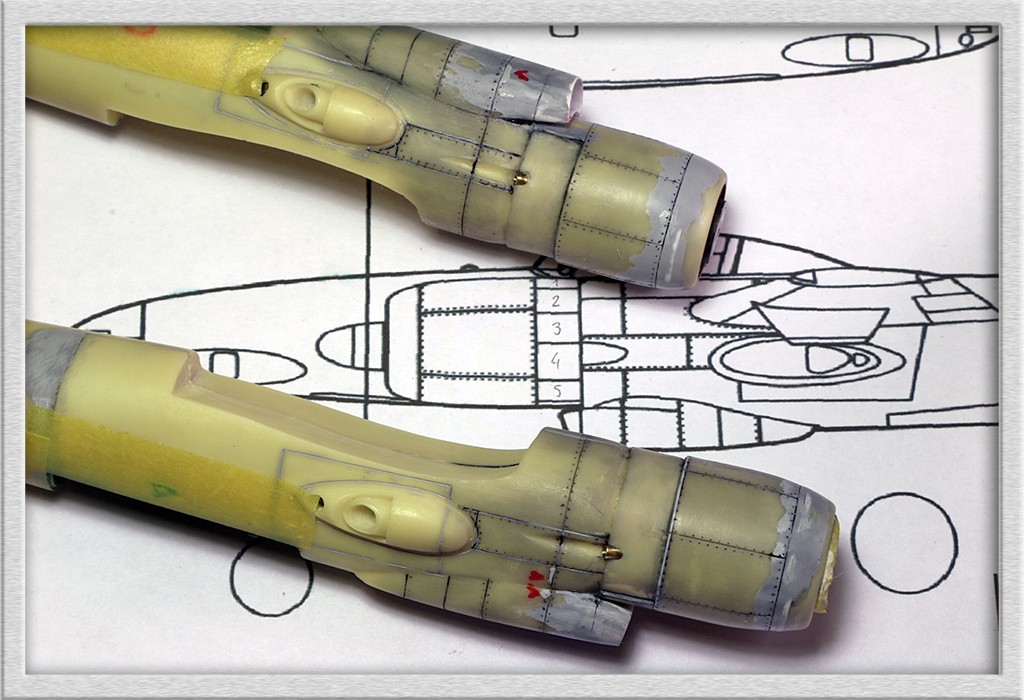

La coquille du fuselage étant fermée, je reprends qlqs gravures sur les capots et pose de derniers rivets.
Traçage d'après les plans et photos; par contre il y'a un capotage différent sur la grosse tubulure sortant des volets (les gaz pour le turbocompresseur ?).
C'est concave (en creux) sur le kit et bien convexe en réalité, une erreur du moulage ?? Damned, bullshit ! Perso j'avais juste rajouté un bout de tube laiton, visiblement c'est à revoir.
Demain mise en croix, maybe.
La coquille du fuselage étant fermée, je reprends qlqs gravures sur les capots et pose de derniers rivets.
Traçage d'après les plans et photos; par contre il y'a un capotage différent sur la grosse tubulure sortant des volets (les gaz pour le turbocompresseur ?).
C'est concave (en creux) sur le kit et bien convexe en réalité, une erreur du moulage ?? Damned, bullshit ! Perso j'avais juste rajouté un bout de tube laiton, visiblement c'est à revoir.
Demain mise en croix, maybe.
RainbowXF12- Les copains du forum
- Messages : 785
Date d'inscription : 01/04/2015
Re: Hughes XF-11 (1/72, Anigrand)
Bonjour,
Plus clair sur ces angles de vue, le gros tuyau (collecteur d'échappement acheminant les gaz au turbo ?) à nu puis recouvert de son capotage, c'est donc bien du relief, convexe.
L'ombre du 'bossage' est explicite.
Tout faux Anigrand sur ce point.
Un autre délire, dans AVIATOR c'est plus allongé mais toujours en relief; à noter les différence dans les teintes, c'est moins métal à nu dans le film:
Le rectificatif sur le kit est en cours, en essayant de ne plus ruiner les rivets.
@+
Plus clair sur ces angles de vue, le gros tuyau (collecteur d'échappement acheminant les gaz au turbo ?) à nu puis recouvert de son capotage, c'est donc bien du relief, convexe.
L'ombre du 'bossage' est explicite.
Tout faux Anigrand sur ce point.
Un autre délire, dans AVIATOR c'est plus allongé mais toujours en relief; à noter les différence dans les teintes, c'est moins métal à nu dans le film:
Le rectificatif sur le kit est en cours, en essayant de ne plus ruiner les rivets.
@+
RainbowXF12- Les copains du forum
- Messages : 785
Date d'inscription : 01/04/2015
Re: Hughes XF-11 (1/72, Anigrand)
C'est fabuleux ce montage...
fouga53- Membre du Cercle du Forum des Maquettistes
- Messages : 9459
Date d'inscription : 23/11/2013
Age : 71
Localisation : Saint ARNAC - 66220
Re: Hughes XF-11 (1/72, Anigrand)
Ah oui, les rivets... et il nous dit cela comme si de rien n'était... Impressionnant!...
Fogg2- Membre du Cercle du Forum des Maquettistes
- Messages : 819
Date d'inscription : 16/01/2015
Age : 72
Localisation : Monnaie (Indre et Loire)
Re: Hughes XF-11 (1/72, Anigrand)
Bonsoir,
Mes tout premiers thermo-aspiro-moulage de remplacement, le nez transparent d'origine étant trop petit et pas assez limpide (le plus petit en avant sur la photo).
J'obtiens des résultats divers suivant le type et l'épaisseur de plastique de récup.
Et pendant ce temps-là du côté de la tuyauterie....
Rebouchage des trous d'origine; confections & installations des nouvelles carènes en relief, finalement j'ai opté au plus simple avec un fuseau tourné puis tranché en 2:
@+
Mes tout premiers thermo-aspiro-moulage de remplacement, le nez transparent d'origine étant trop petit et pas assez limpide (le plus petit en avant sur la photo).
J'obtiens des résultats divers suivant le type et l'épaisseur de plastique de récup.
Et pendant ce temps-là du côté de la tuyauterie....
Rebouchage des trous d'origine; confections & installations des nouvelles carènes en relief, finalement j'ai opté au plus simple avec un fuseau tourné puis tranché en 2:
@+
RainbowXF12- Les copains du forum
- Messages : 785
Date d'inscription : 01/04/2015
Re: Hughes XF-11 (1/72, Anigrand)
Et bien, mon bon Rain', on va bientôt manquer de superlatifs...si ce n'est pas déjà fait......
_________________
Lorsque je monte une maquette......je vois rouge,..enfin , une étoile rouge !
Plastiquement Votre -----------
Fr@ncis
polnagaillot- Membre du Cercle du Forum des Maquettistes
- Messages : 19323
Date d'inscription : 13/11/2013
Age : 68
Localisation : Une Datcha en Argonne
Re: Hughes XF-11 (1/72, Anigrand)
C'est vrai, les mots me manquent...
fouga53- Membre du Cercle du Forum des Maquettistes
- Messages : 9459
Date d'inscription : 23/11/2013
Age : 71
Localisation : Saint ARNAC - 66220
Re: Hughes XF-11 (1/72, Anigrand)
Merci.

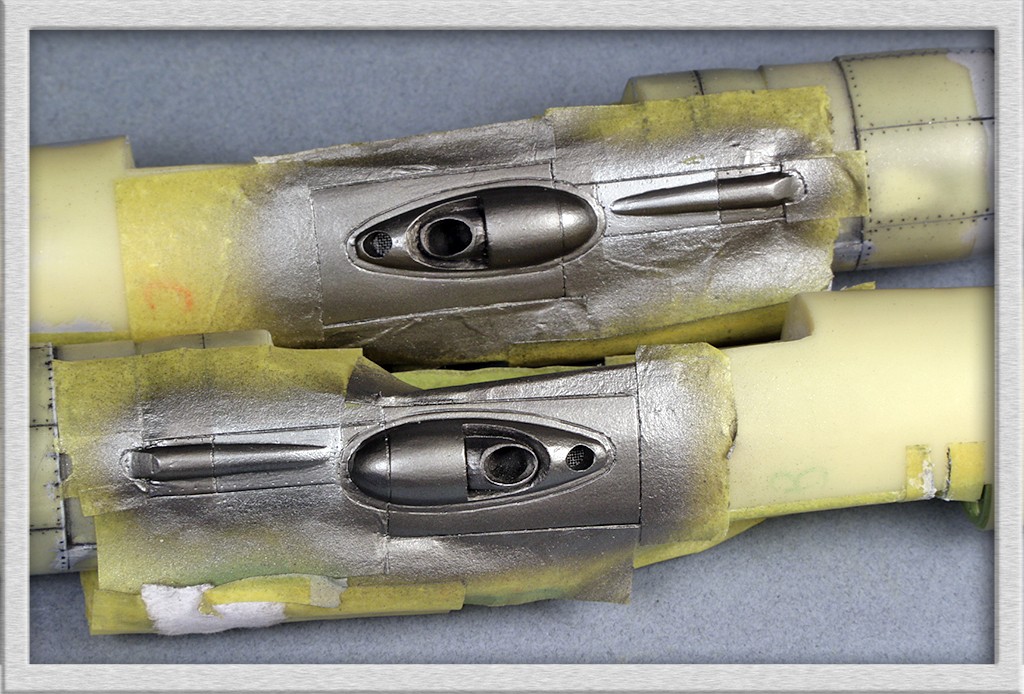

Dernières couches d'Alclad sur les turbo; parties plus délicates saillantes à la peinture alu avant les manipulations pour la mise en croix. Pas super clean en surface mais ça le fera comme ça .
Du plus clair Dark alu (ALC-103) sur la carène avant au plus foncé Gunze Dark iron sur la sortie, en passant par du magnesium et du steel (ALC-111 & 112).
Le bazar de plastique de récup. pour mes essais.
Divers épaisseurs, du 0.18 à 0.5mm (+ épais pour le plastique acryl rigide et plexiglass), qualité et teintes, blister d'emballage, couvercle de la dernière caisse d'huîtres , enfin bref des plastoques de tout types, accumulés ou directement ressortis de la poubelle.
Je me répète, pour l'instant je débute dans ce domaine, pour l'instant premier constat, le plastique acrylique (rigide) le plus épais est plus délicat, il se déchire facilement en ramollissant.
Un site VPC pas mal pour du PVC transparent ou coloré, ou encore du polystyrène blanc classique (feuilles A3 dispo) >> http://www.cap-maquettes.com/contents/fr/d265_materiaux_plastique_modelisme.html
Dernières couches d'Alclad sur les turbo; parties plus délicates saillantes à la peinture alu avant les manipulations pour la mise en croix. Pas super clean en surface mais ça le fera comme ça .
Du plus clair Dark alu (ALC-103) sur la carène avant au plus foncé Gunze Dark iron sur la sortie, en passant par du magnesium et du steel (ALC-111 & 112).
Le bazar de plastique de récup. pour mes essais.
Divers épaisseurs, du 0.18 à 0.5mm (+ épais pour le plastique acryl rigide et plexiglass), qualité et teintes, blister d'emballage, couvercle de la dernière caisse d'huîtres , enfin bref des plastoques de tout types, accumulés ou directement ressortis de la poubelle.
Je me répète, pour l'instant je débute dans ce domaine, pour l'instant premier constat, le plastique acrylique (rigide) le plus épais est plus délicat, il se déchire facilement en ramollissant.
Un site VPC pas mal pour du PVC transparent ou coloré, ou encore du polystyrène blanc classique (feuilles A3 dispo) >> http://www.cap-maquettes.com/contents/fr/d265_materiaux_plastique_modelisme.html
RainbowXF12- Les copains du forum
- Messages : 785
Date d'inscription : 01/04/2015
Re: Hughes XF-11 (1/72, Anigrand)
Enfin il prend forme le 'bouffeur de mastic' demon4
C'est pas une mince affaire, les poutres étant légèrement décalées et tordues, équerrage du tout à revoir plusieurs fois. Le dièdre de l'aile (d'une seule pièce) avait avec une tendance à une bascule vers la gauche j'ai du couper celle-ci en deux d'où nouveaux renforts en tenons métal......Enfin ce fut un bon après-midi pour les multiples ajustements et le juste équilibre entre les défauts et l'esthétique.
Les dérives gênantes se poseront à la fin du gros boulot de mastico/ponçage.
Dans l'ensemble collage avec une ennième nouvelle colle forte, marque Loctite, la"60 secondes" universelle, c'est une cyano en gel, séchage rapide (mais pas trop) comme son nom l'indique. A la différence de la Pattex 100% elle se ponce plus facilement mais elle reste très dure, donc peut faire office de mastico-rapido, pour les jointures peu accessibles par exemple. J'ai utilisé aussi une époxy bi-composant rapide pour d'autres parties.
Aparté sur le thermoformage:
Pour mes premiers essais j'avais utilisé l'aspirateur, le dispositif consistant a créer un phénomène de succion grâce à la boîte à vide sur laquelle est posé la pièce (un master tourné dans du chêne dans mon petit cas) à 'thermomoulé' (vacuformé dans le jargon), essais peu satisfaisant car pour l'instant l'étanchéité plastique/grille n'est encore pas faite. Faut que je bricole encore.
Donc j'ai recommencé mes moulages sans aspiration, du tout manuel pour ces cônes, faut doser son effort sur le plastique, vraiment rudimentaire.
Pour le 'ramollissement' du plastique j'ai joué du décapeur thermique, attention pas trop chaud le décapeur. Un simple passage au four peut se faire aussi mais faut être rapide dans les manipulation d'aspiration afin que le plastique fondu ne 'redurcisse' trop vite.
Ce principe simple:
Mon 'bidule' proto #1 pour le thermoformage, récupération d'une grille de haut parleur agrafé sur une boîte à mouchoir achetée chez Cultura, juste un trou en plus pour l'aspirateur:
Par l'image c'est plus simple, le principe de base avec une exemple de boîte à vide plus grande que mon modèle. L'on peut observer le tuyau d'aspirateur en haut à gauche de la boîte.
http://www.reve-de-pierre.fr/fr/technique-thermoformage-plastique-sous-vide.php
Modèle avec une résistance intégrée > http://www.reve-de-pierre.fr/fr/fichiers/MoulageEtThermoformagePlastiqueSousVide-LDSLNTx-extrac.pdf
Un exemple concret bien expliqué pour l'aéro-modélisme > http://papykilowatt.free.fr/html/Flamant7.htm
Avec un passage au four dans cette 2ème video:
https://fr.wikipedia.org/wiki/Thermoformage
On utilise pour le thermoformage des matières thermoplastiques qui se déforment en chauffant, contrairement aux matières thermodurcissables qui, une fois mises en œuvre, ne peuvent plus être « fondues ».
Cependant, tous les matériaux thermoplastiques ne sont pas thermoformables. Il s'agit de polymères amorphes ou semi-cristallins à faibles taux de cristallinité (plus ce taux sera élevé, plus il faudra chauffer).
Les polymères les plus couramment utilisés sont les suivants :
polystyrène (PS)
polyéthylène (PE)
polypropylène (PP)
polycarbonate (PC)
acrylonitrile butadiène styrène (ABS)
polychlorure de vinyle (PVC)
polyméthacrylate de méthyle (PMMA)
polystyrène choc (SB).
@+
C'est pas une mince affaire, les poutres étant légèrement décalées et tordues, équerrage du tout à revoir plusieurs fois. Le dièdre de l'aile (d'une seule pièce) avait avec une tendance à une bascule vers la gauche j'ai du couper celle-ci en deux d'où nouveaux renforts en tenons métal......Enfin ce fut un bon après-midi pour les multiples ajustements et le juste équilibre entre les défauts et l'esthétique.
Les dérives gênantes se poseront à la fin du gros boulot de mastico/ponçage.
Dans l'ensemble collage avec une ennième nouvelle colle forte, marque Loctite, la"60 secondes" universelle, c'est une cyano en gel, séchage rapide (mais pas trop) comme son nom l'indique. A la différence de la Pattex 100% elle se ponce plus facilement mais elle reste très dure, donc peut faire office de mastico-rapido, pour les jointures peu accessibles par exemple. J'ai utilisé aussi une époxy bi-composant rapide pour d'autres parties.
Aparté sur le thermoformage:
Pour mes premiers essais j'avais utilisé l'aspirateur, le dispositif consistant a créer un phénomène de succion grâce à la boîte à vide sur laquelle est posé la pièce (un master tourné dans du chêne dans mon petit cas) à 'thermomoulé' (vacuformé dans le jargon), essais peu satisfaisant car pour l'instant l'étanchéité plastique/grille n'est encore pas faite. Faut que je bricole encore.
Donc j'ai recommencé mes moulages sans aspiration, du tout manuel pour ces cônes, faut doser son effort sur le plastique, vraiment rudimentaire.
Pour le 'ramollissement' du plastique j'ai joué du décapeur thermique, attention pas trop chaud le décapeur. Un simple passage au four peut se faire aussi mais faut être rapide dans les manipulation d'aspiration afin que le plastique fondu ne 'redurcisse' trop vite.
Ce principe simple:
Mon 'bidule' proto #1 pour le thermoformage, récupération d'une grille de haut parleur agrafé sur une boîte à mouchoir achetée chez Cultura, juste un trou en plus pour l'aspirateur:
Par l'image c'est plus simple, le principe de base avec une exemple de boîte à vide plus grande que mon modèle. L'on peut observer le tuyau d'aspirateur en haut à gauche de la boîte.
http://www.reve-de-pierre.fr/fr/technique-thermoformage-plastique-sous-vide.php
Modèle avec une résistance intégrée > http://www.reve-de-pierre.fr/fr/fichiers/MoulageEtThermoformagePlastiqueSousVide-LDSLNTx-extrac.pdf
Un exemple concret bien expliqué pour l'aéro-modélisme > http://papykilowatt.free.fr/html/Flamant7.htm
Avec un passage au four dans cette 2ème video:
https://fr.wikipedia.org/wiki/Thermoformage
On utilise pour le thermoformage des matières thermoplastiques qui se déforment en chauffant, contrairement aux matières thermodurcissables qui, une fois mises en œuvre, ne peuvent plus être « fondues ».
Cependant, tous les matériaux thermoplastiques ne sont pas thermoformables. Il s'agit de polymères amorphes ou semi-cristallins à faibles taux de cristallinité (plus ce taux sera élevé, plus il faudra chauffer).
Les polymères les plus couramment utilisés sont les suivants :
polystyrène (PS)
polyéthylène (PE)
polypropylène (PP)
polycarbonate (PC)
acrylonitrile butadiène styrène (ABS)
polychlorure de vinyle (PVC)
polyméthacrylate de méthyle (PMMA)
polystyrène choc (SB).
@+
RainbowXF12- Les copains du forum
- Messages : 785
Date d'inscription : 01/04/2015
Page 3 sur 3 • 1, 2, 3
Sujets similaires
» 1/72 - CHANCE VOUGHT XF8U3 CRUSADER III V-401 - ANIGRAND - EN COURS
» Hughes H-1B Racer "Short wing version" (Planet Models)
» Hughes H-4 Hercules "Spruce goose" (1/200ème - Minicraft Model Kits)
» 1/72 - REPUBLIC XF103 XF-103 THUNDERWARRIOR - ANIGRAND -
» Votre avis: Broplan vs Anigrand
» Hughes H-1B Racer "Short wing version" (Planet Models)
» Hughes H-4 Hercules "Spruce goose" (1/200ème - Minicraft Model Kits)
» 1/72 - REPUBLIC XF103 XF-103 THUNDERWARRIOR - ANIGRAND -
» Votre avis: Broplan vs Anigrand
Page 3 sur 3
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
Aujourd'hui à 18:10 par TontonCharli
» 1/35 M41 WALKER BULLDOG Tamiya
Aujourd'hui à 18:02 par MISF
» Absence momentané
Aujourd'hui à 17:27 par loutch
» *1/72 GRUMMAN F6F HELLCAT - kit matchbox rénovation
Aujourd'hui à 17:20 par polnagaillot
» bientôt de retour.....
Aujourd'hui à 17:14 par blindaille
» La Nouvelle Orleans vers 1860
Aujourd'hui à 17:00 par blindaille
» 1/35 - Bienvenue Mr Yankee - WarFront
Aujourd'hui à 16:47 par blindaille
» 1/72 - DIORAMA MESSERSCHMITT ME262 - SCHWALBE ALLEMAGNE 1945 - EN COURS
Aujourd'hui à 16:38 par jean-sé
» La petite maison sous le sapin
Aujourd'hui à 16:35 par blindaille
» 1/32 - reprise de réalisations anciennes - Historex/Nemrod
Aujourd'hui à 16:31 par blindaille
» 1/25 - DIORAMA GRANGE USA SCRATCH
Aujourd'hui à 14:26 par lucsimonsaive
» 1/72 GMC HELLER
Aujourd'hui à 14:22 par pierrot
» 1/1200 Cuirassé HMS King Georges V Revell
Aujourd'hui à 14:04 par matelot du 17
» 1/48 - MARCEL BLOCH MB 155 C.1 - DORA WINGS - MONTAGE EN COURS
Aujourd'hui à 14:02 par matelot du 17
» 1/1200 cuirassé Bismarck Revell
Aujourd'hui à 13:56 par matelot du 17
» 1/24-Duesenberg SJ Torpédo Phaéton 1934-Monogram
Aujourd'hui à 13:49 par matelot du 17
» présentation
Aujourd'hui à 13:41 par matelot du 17
» Petit nouveau du pays des rillettes
Aujourd'hui à 13:37 par matelot du 17
» Bonjour à tous,
Aujourd'hui à 13:35 par matelot du 17
» 1/24 combi vw T2 bus .Revell
Aujourd'hui à 5:58 par algeor
